Anbaugeräte
Adapterschaft CARTER HOLLOW ROLLER , ⌀ 15,8 mm (5/8"), L = 101,6 mm
Bitte wählen Sie den für Ihre Drechselbank passenden Adapterschaft.Bei anderen Fabrikaten als den unten aufgeführten: Bitte wählen Sie den korrekten Durchmesser lt. Ihrer vorhandenen Handauflage, gegebenenfalls muss der Adapterschaft entsprechend gekürzt werden.DimensionDrechselbank15,8 mm (5/8"), L = 101,6 mmBänke mit 15,8 mm Zapfen25 mm, L = 152,4 mmBänke mit 25 mm Zapfen25,4 mm (1"), L = 114,3 mmBänke mit 25,4 mm Zapfen und Spitzenhöhe bis ca. 200 mm25,4 mm (1"), L = 152,4 mmBänke mit 25,4 mm Zapfen und Spitzenhöhe ab ca. 230 mm30 mm, L = 152,4 mmBänke mit 30 mm Zapfen Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

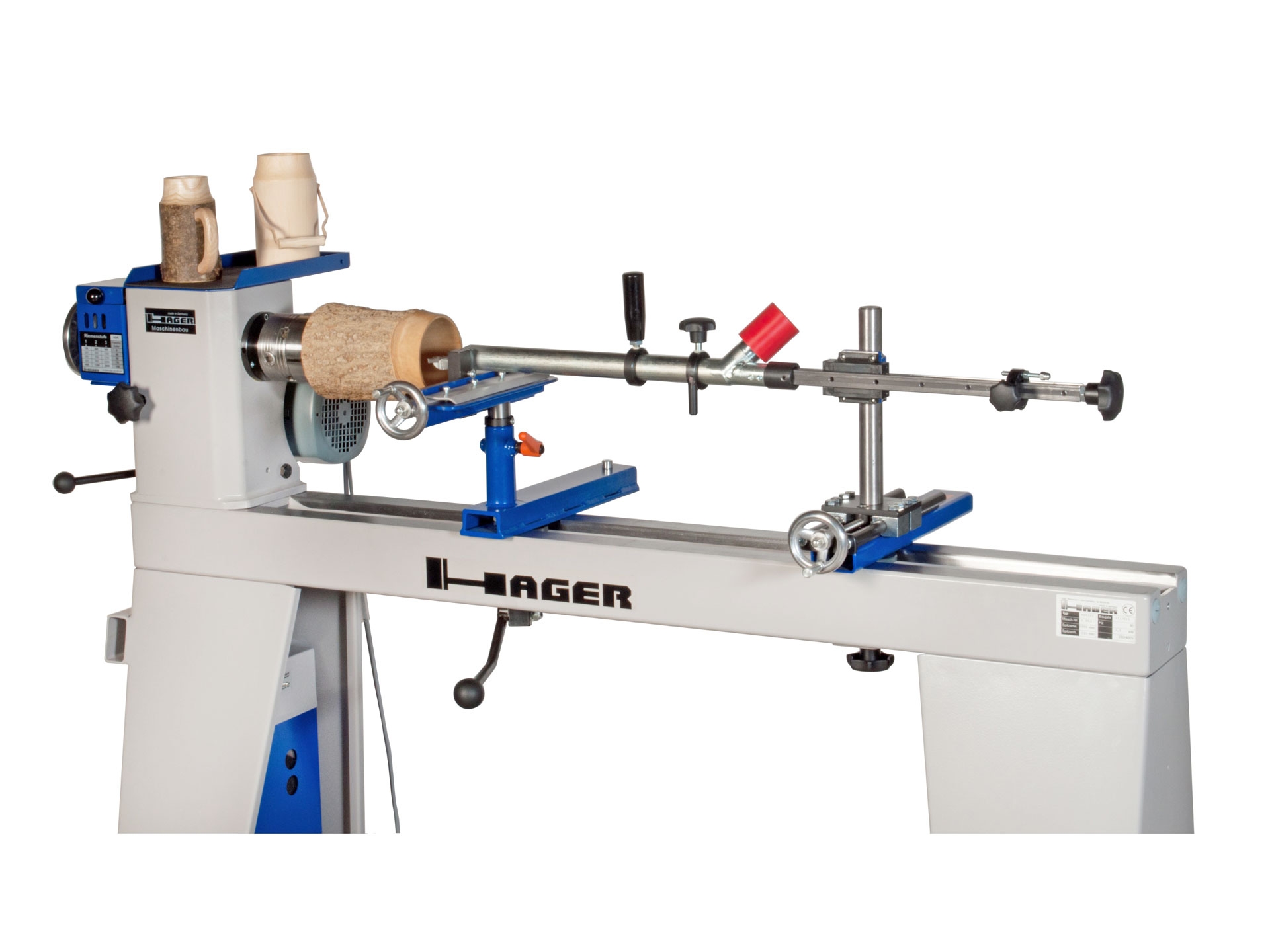

AG28 für HAGER Fabrikate
Mit diesem Zusatzgerät können fliegend eingespannte Werkstücke bis zu einer Tiefe von ca. 280 mm sicher und einfach ausgehöhlt werden.Mit diesem Zusatzgerät können fliegend eingespannte Werkstücke bis zu einer Tiefe von ca. 280 mm sicher und einfach ausgehöhlt werden. Die Innenbearbeitung kann gerade oder durch Abtastung einer Schablone erfolgen. Über eine spezielle Rohrkonstruktion mit einer eingespannten Hartmetallwendeplatte wird das Holz bearbeitet, abfallenden Späne können direkt abgesaugt werden.Die Befestigung auf der Drechselbank erfolgt durch zwei Handauflagenunterteile inklusive Spindeln mit Feineinstellung und Handrad für das Nachsetzen am Werkstück. Das Aushöhlen erfolgt über zwei Griffe, zusätzliche verstellbare Tiefenanschläge begrenzen den Arbeitsbereich.Grundausstattung: Handauflagenwelle D=30 mm mit Zustelleinheit und SchablonenhalterSupport feineinstellbar über Handrad mit Kugelführungsschiene, Schlitten, Welle, Sterngriff und Endanschlagabgewinkeltes Rohr mit integrierter SpezialwendeplattenhalterungHartmetallwendeplatte AGW1Absaugadapter mit Aussendurchmesser 50 mm PVC(Preis ohne Spannfutter!)Es stehen zwei Varianten zur Auswahl:Für HAGER FabrikateFür Fremdfabrikate z.B. DRECHSELMEISTER, TEKNATOOL oder JET DrechselbänkeBei Bestellung bitte das Fabrikat/Type der Drechselmaschine angeben sowie Spitzenhöhe, Bettmasse und Aufnahme-Durchmesser für die Handauflage!

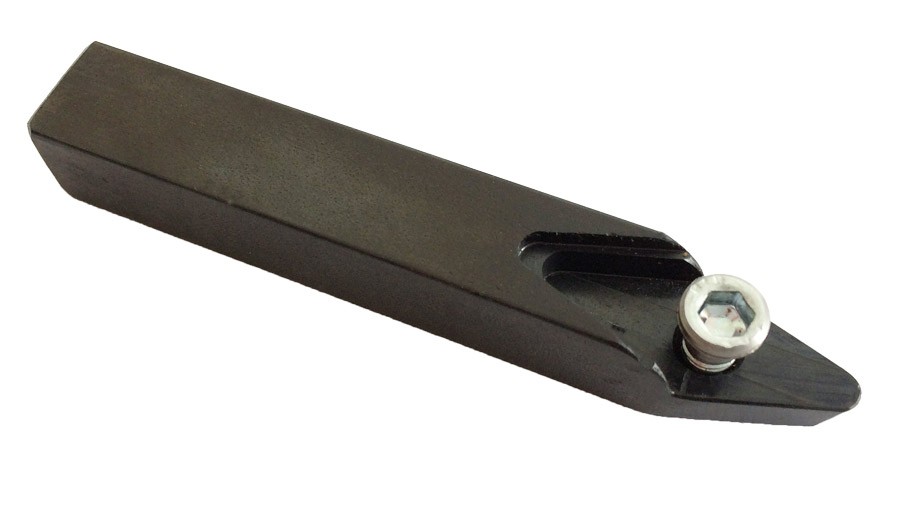

AGW1 Wendeplatte | 12 x 12 x 80 mm

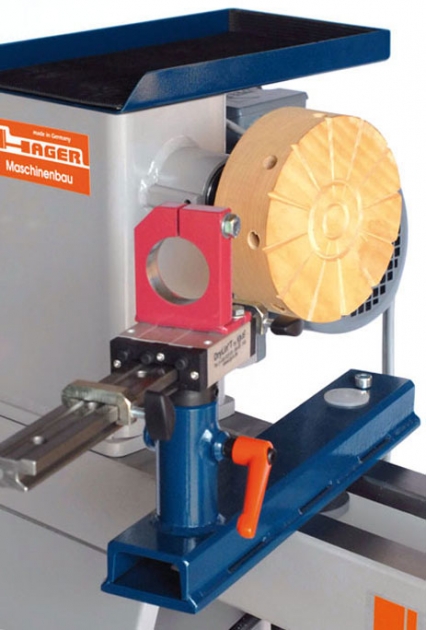

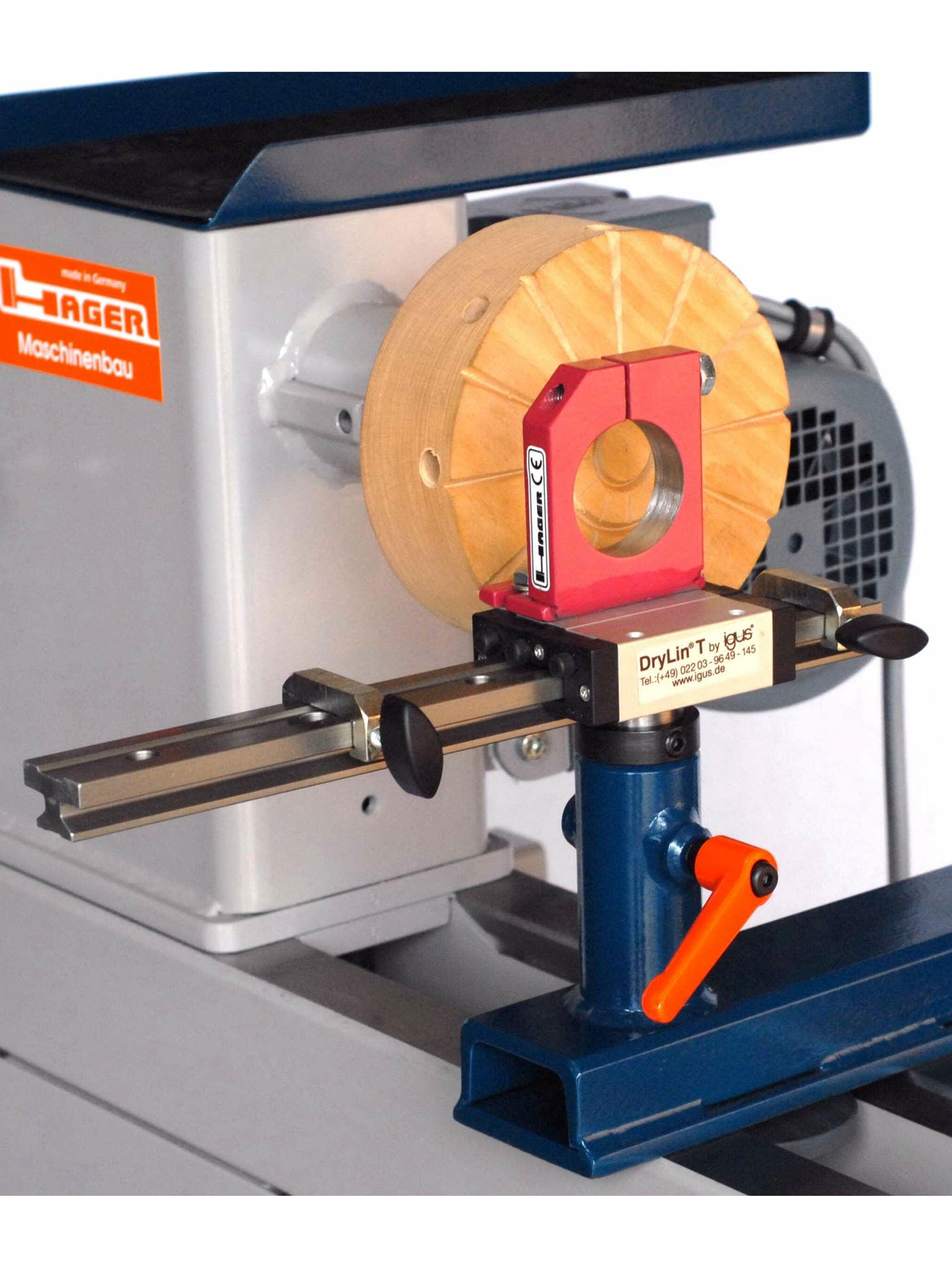

Bohr- und Fräseinrichtung DB 190, Länge 190 mm, Zapfen 30 mm
Die Einrichtung wird in das Handauflagenunterteil gesteckt. Es kann damit gebohrt oder durch Schrägstellen der oberen Einheit gefräst werden. Mit diesem Gerät ist man unabhängig von Bohrhülsenträgern. Wir empfehlen dazu eine 24-Schritt-Teileinrichtung.Grundausstattung:Beidseitiger verstellbarer EndanschlagHöheneinstellringMit eingefräster VerdrehsicherungOhne Handauflagenunterteil, ohne Oberfräse!Erhältliche Varianten:Zapfendurchmesser 30 mm oder 25,4 mmSonderlänge 390 mm Technische Daten Zapfendurchmesser 30 mm oder 25,4 mmVerfahrweg 190 mmEURO-Aufnahme Ø 43 mmBeidseitiger verstellbarer EndanschlagHöheneinstellringMit eingefräster Verdrehsicherung

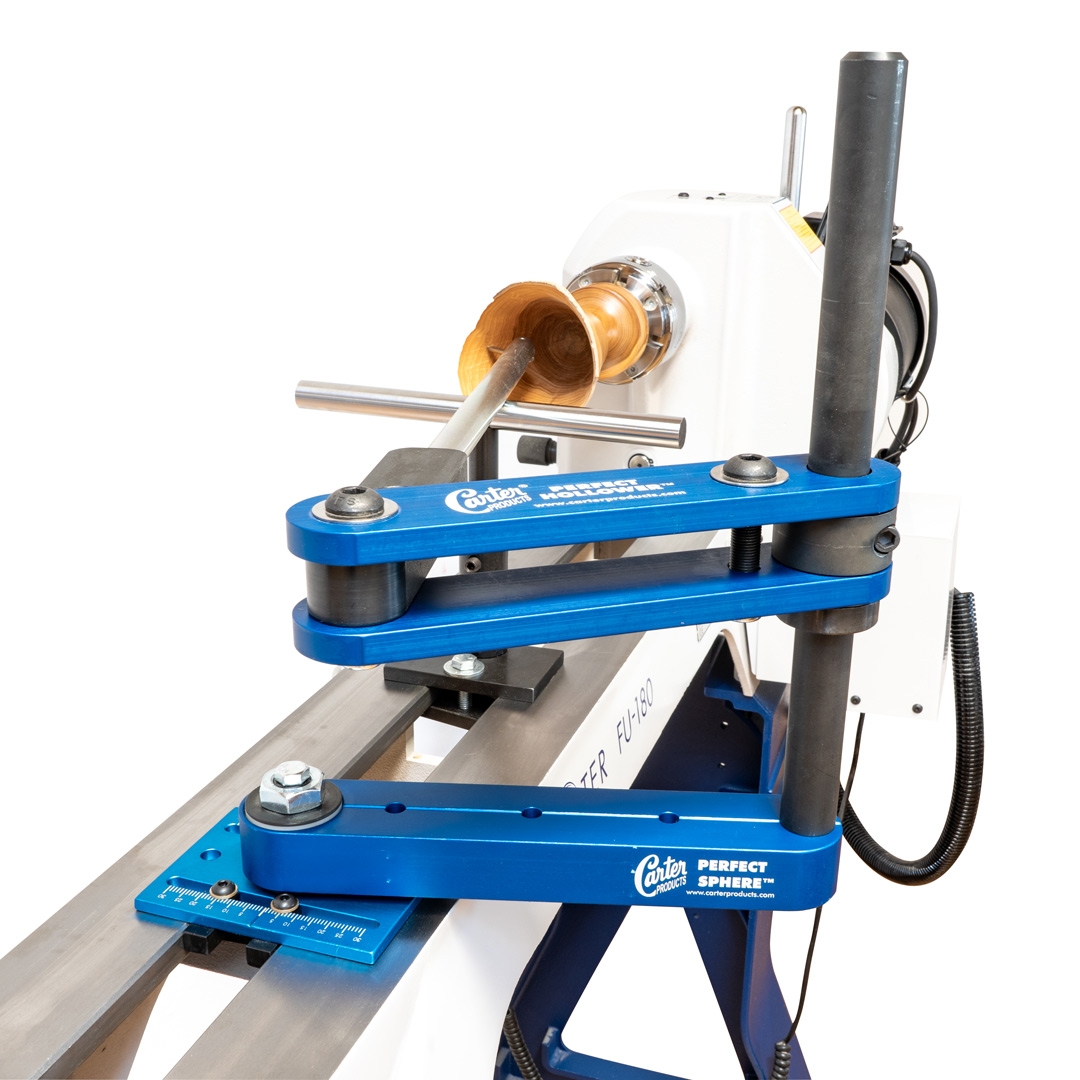

CARTER Arm Perfect Hollower
Der Perfect Hollower™ ist das neueste Mitglied in der Carter Drechsel-Produktpalette. Der Perfect Hollower ist ein mehrfach gelagertes Gelenkarmsystem zum sicheren Drehen und Aushöhlen von Hohlformen und Schalen.Konzentrieren Sie sich auf Ihre Arbeit und widmen Sie sich voll und ganz Ihrem Werkstück, anstatt sich mit einem komplexen Ausdrehsystem zu beschäftigen.Der Perfect Hollower verfügt über reibungslos rotierende gekapselte Lager, die den Widerstand bei der Drehung eliminieren und somit sanfte, fließende Werkzeugbewegungen ermöglichen. Dadurch erhalten Sie mehr Kontrolle und Gefühl beim Drechseln Ihres Werkstücks. Das System ist ideal für Projekte mit einer Tiefe von bis zu 20 cm.Vorteile des Perfect Hollowers:Sicherer als herkömmliche bewegliche AusdrehsystemeEinfach einzurichten auf den meisten Drechselbänken und ohne zusätzliche Aufnahmen einstellbarSchnell und einfach zu entfernen und wieder anzubringenSehr belastbarPerfekt geeignet sowohl für Anfänger als auch für erfahrene DrechslerKompatibel mit allen Drechselbänken, ob klein oder groß, so dass Sie kein neues System kaufen müssen, nur weil Sie auf eine andere Drechselbank wechselnMit dem Komplettsystem in dieser Konfiguration können Sie, nach einer kurzen Einrichtung auf Ihrer Drechselbank, sofort mit dem Aushöhlen beginnen.Im Lieferumfang enthalten sind: das Perfect Hollower Armsystem, der Perfect Sphere Unterarm, die Schneidstange und der HSS-Schaber.Ein Lasermodul für dieses System ist separat erhältlich.Das Perfect Hollower System ist kompatibel mit der Kugeldrehvorrichtung Perfect Sphere.Falls Sie die Kugeldrehvorrichtung Perfect Sphere bereits besitzen, können Sie den Perfect Hollower Arm auch einzeln erwerben. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

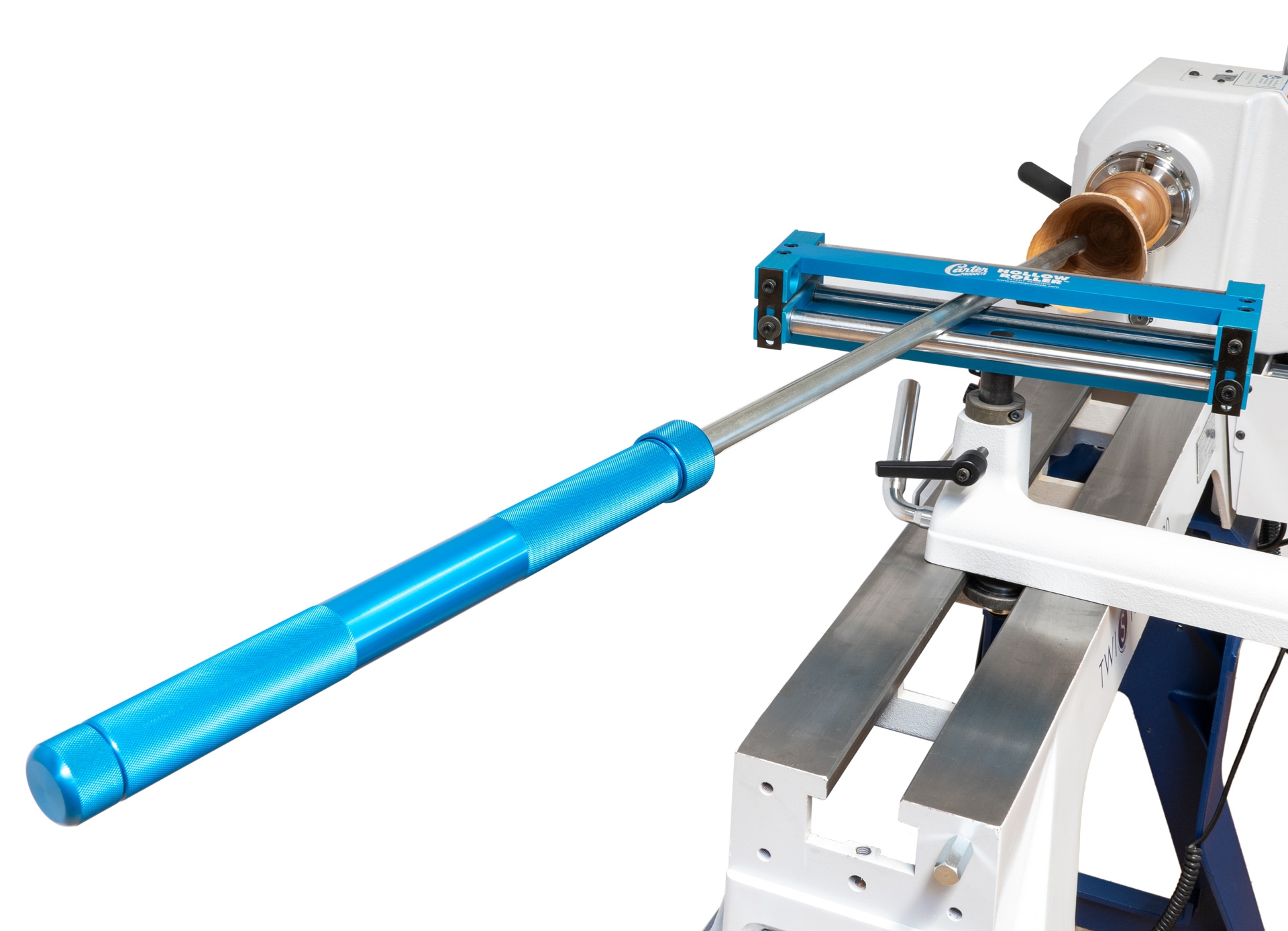

CARTER Aushöhlgerät HOLLOW ROLLER
Dieses (zum Patent angemeldete) System ermöglicht das sichere Ausdrehen von Objekten wie Vasen oder Schüsseln.Durch die feste Fixierung des Ausdrehwerkzeuges (dieses wird über gelagerte Rollen geführt) erhält man viel Kontrolle und Feingefühl beim Arbeiten und der Anwender kann sich voll auf das Werkstück konzentrieren.Das HOLLOW ROLLER Aushöhlgerät lässt sich schnell und einfach auf viele Maschinentypen montieren. Es wird unter Verwendung des passenden Adapterschaftes in das jeweils vorhandene Handauflagenunterteil montiert. Das System eignet sich für Werkstücke mit bis zu 200 mm Tiefe (bzw. bis zu ca. 350 mm mit dem optionalen langen Schaft).System besteht aus:HOLLOW ROLLER AufbaugerätZusätzliche, höhenverstellbare AuflageHOLLOW ROLLER Aushöhlwerkzeug (Schaft mit Handgriff)HSS KlingeBitte wählen Sie den für Ihre Drechselbank passenden Adapterschaft. Bei anderen Fabrikaten als den unten aufgeführten: Bitte wählen Sie den korrekten Durchmesser lt. Ihrer vorhandenen Handauflage, gegebenenfalls muss der Adapterschaft entsprechend gekürzt werden. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

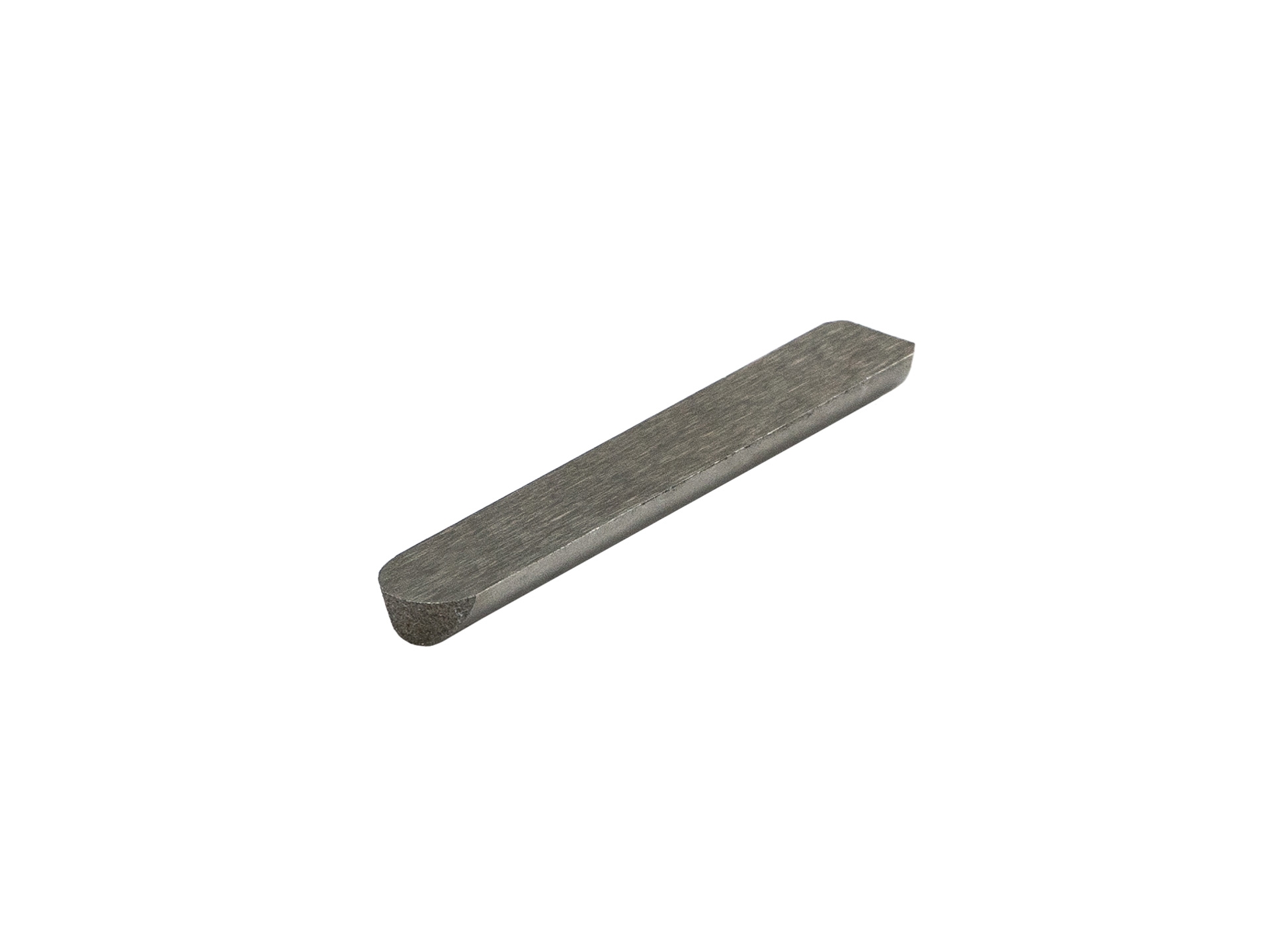

CARTER Ersatzschneide HSS HOLLOW ROLLER, Standard
Ersatzschneide für das Aushöhlgerät HOLLOW ROLLER - erhältlich in verschiedenen Ausführungen:Standard-Ersatzschneide HSSHSS Schneide rund - nachschärfbarHunter Karbid-Schneide - inkl. Adapter. Für extreme Standzeit. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

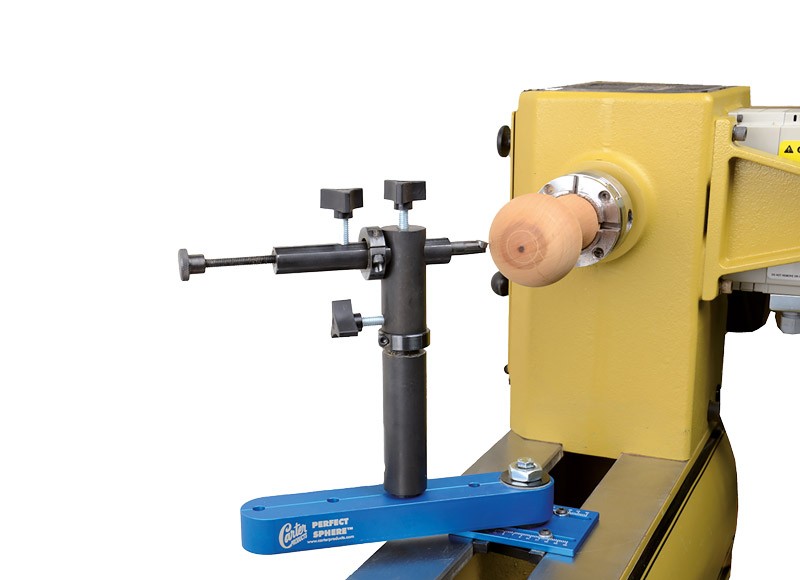

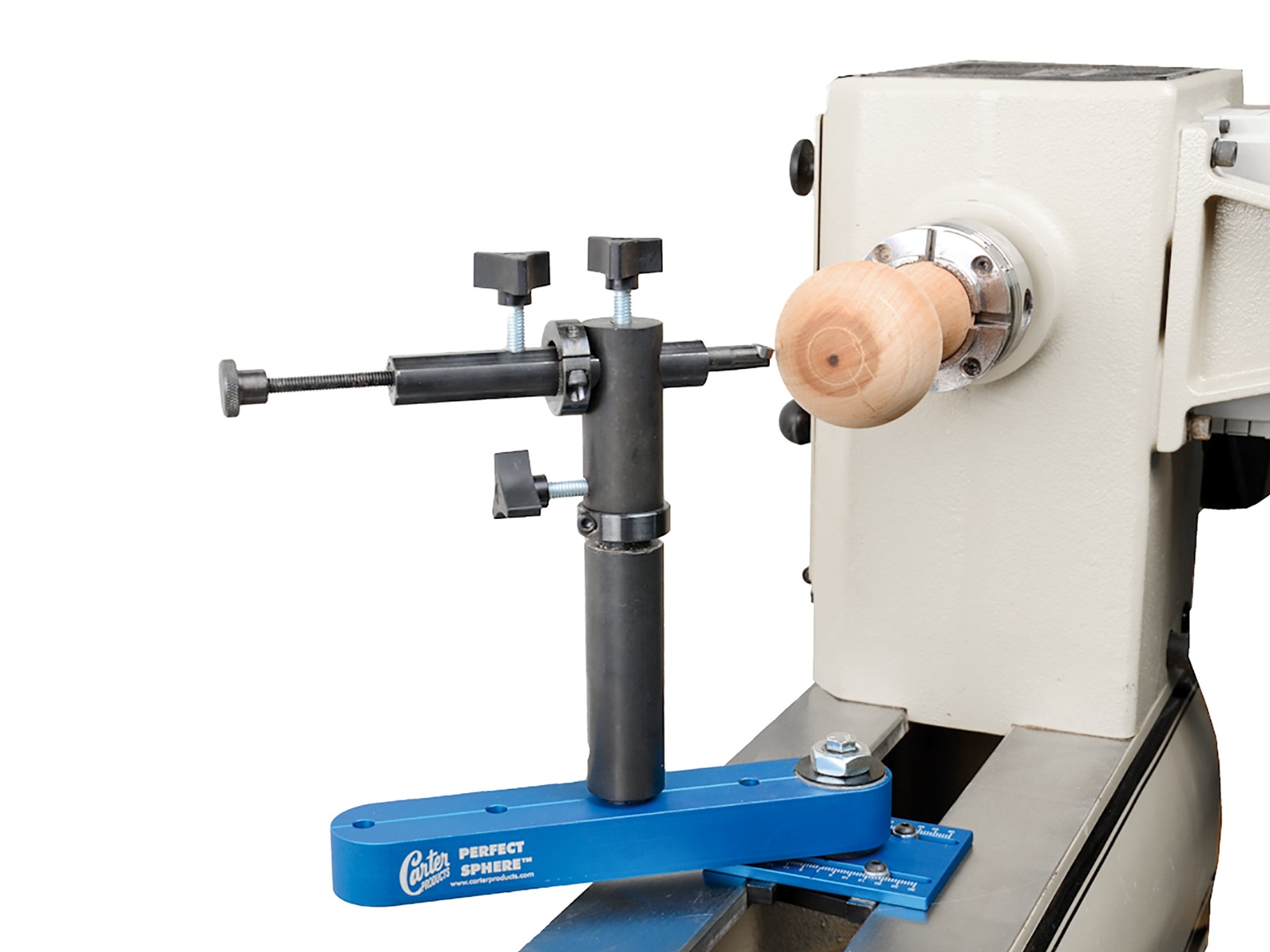

CARTER Kugeldrehvorrichtung PERFECT SPHERE, 125 mm | ca. 200 mm | MINITEC
Speziell geeignet für Maschinen mit einem Bankbett aus Guss (DRECHSELMEISTER, JET und vergleichbare Drechselbänke mit Gussbankbett...)Sehr hochwertig ausgeführte Vorrichtung, erzeugt in den USA. Mit dieser Vorrichtung können sowohl Kugeln, als auch konkave Formen gedrechselt werden.Für das Herstellen von Kugeln mit Durchmessern von ca. 25 mm bis 350 mm.Der max. mögliche Kugeldurchmesser ist der Drehdurchmesser der Maschine abzüglich 51 mm.Die jeweilige Spitzenhöhe der geeigneten Maschinen finden Sie in der Spalte an erster Stelle, den max. Drehdurchmesser (der Kugel) an zweiter Stelle. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

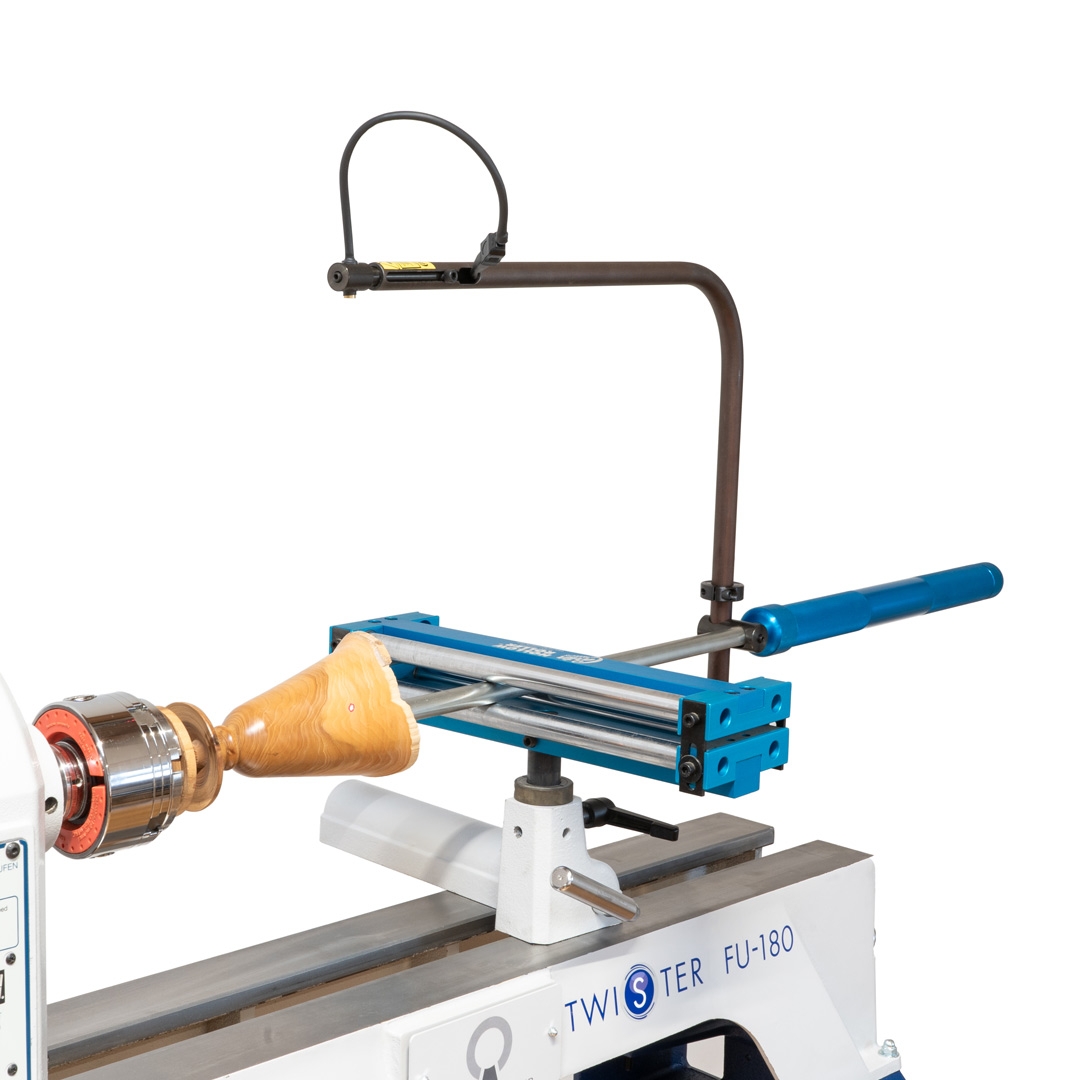

CARTER Laser Guide
Diese Laser-Führung wird auf dem Schaft des Werkzeuges montiert und ermöglicht ein genaues Einschätzen der Arbeitstiefe bzw. verbleibende Wandstärke des Werkstückes.Bei Verwendung des langen Schafts verwenden Sie bitte die Erweiterung für den Laser Guide. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

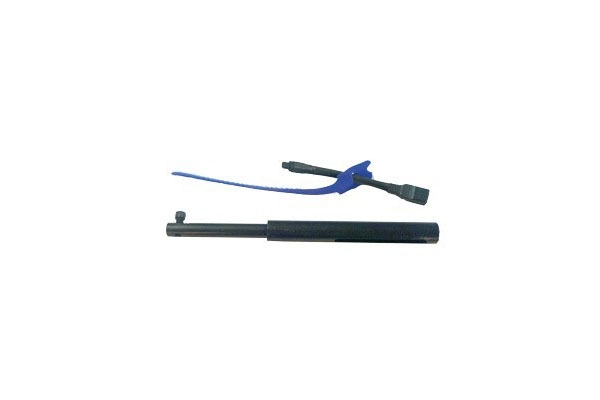

CARTER Laser Guide - Erweiterung
Erweiterung (Verlängerung) für den CARTER Laser Guide bei Verwendung des langen Schafts. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

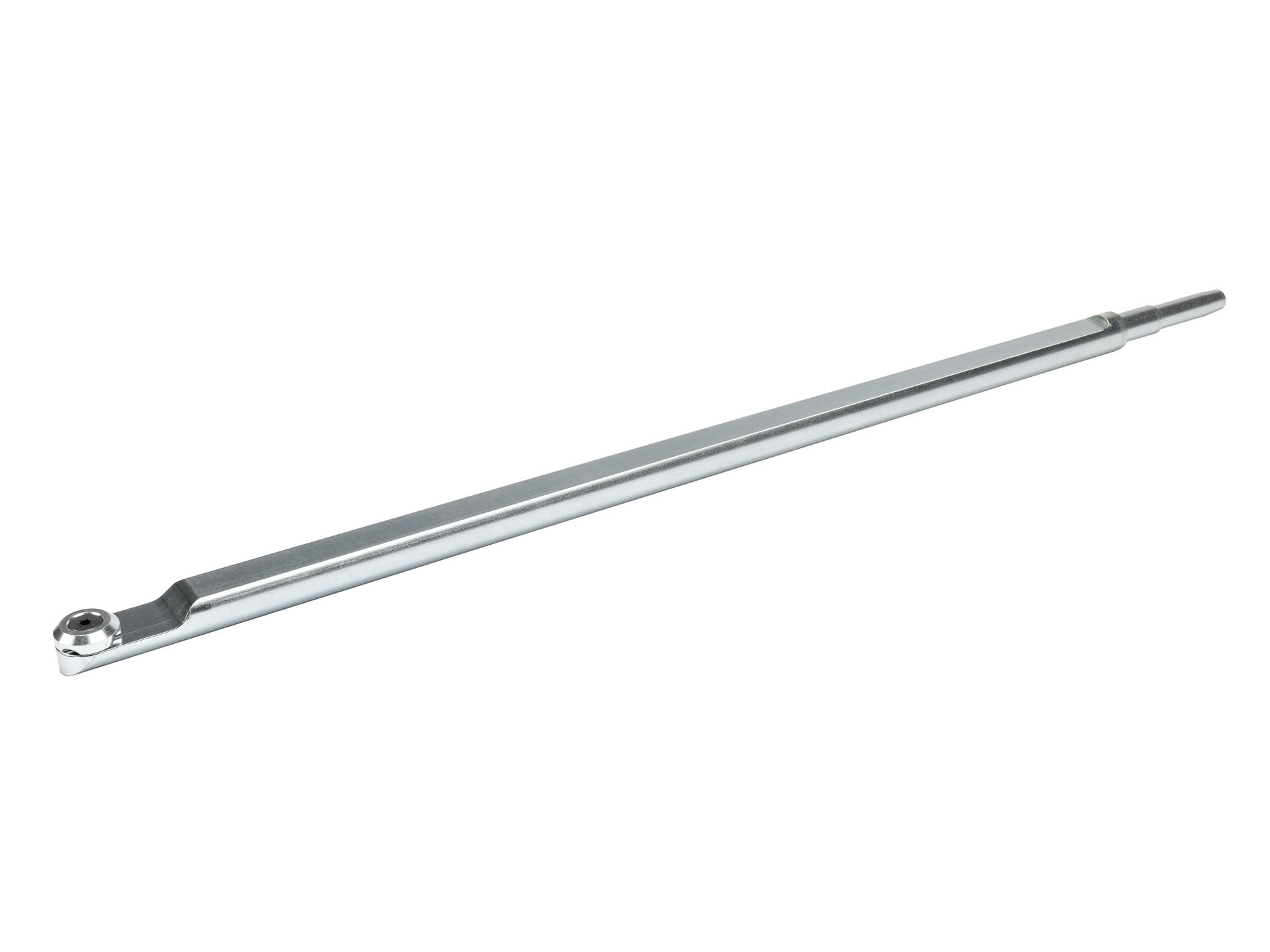

CARTER Schaft HOLLOW ROLLER lang
Ermöglicht ein tieferes Arbeiten (bis ca. 350 mm). Schaftstärke 25,4 mm. (Ohne Schneide.) Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

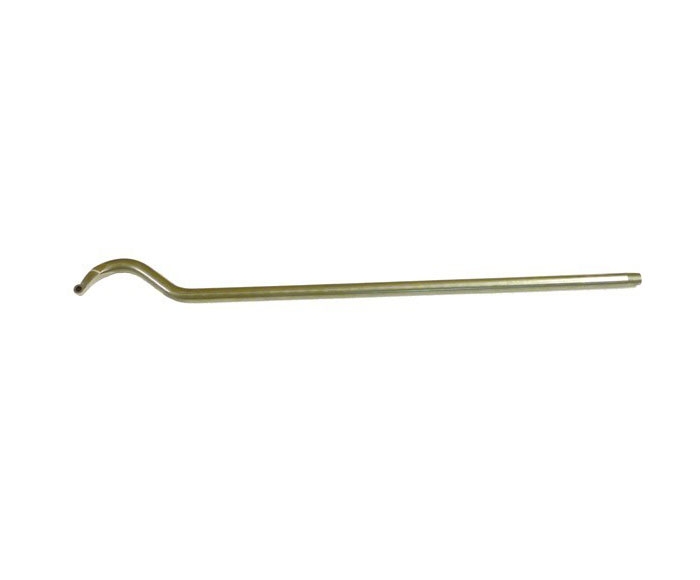

CARTER Schwanenhals-Schaft HOLLOW ROLLER
Schaftstärke 16 mm. (Ohne Schneide) Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

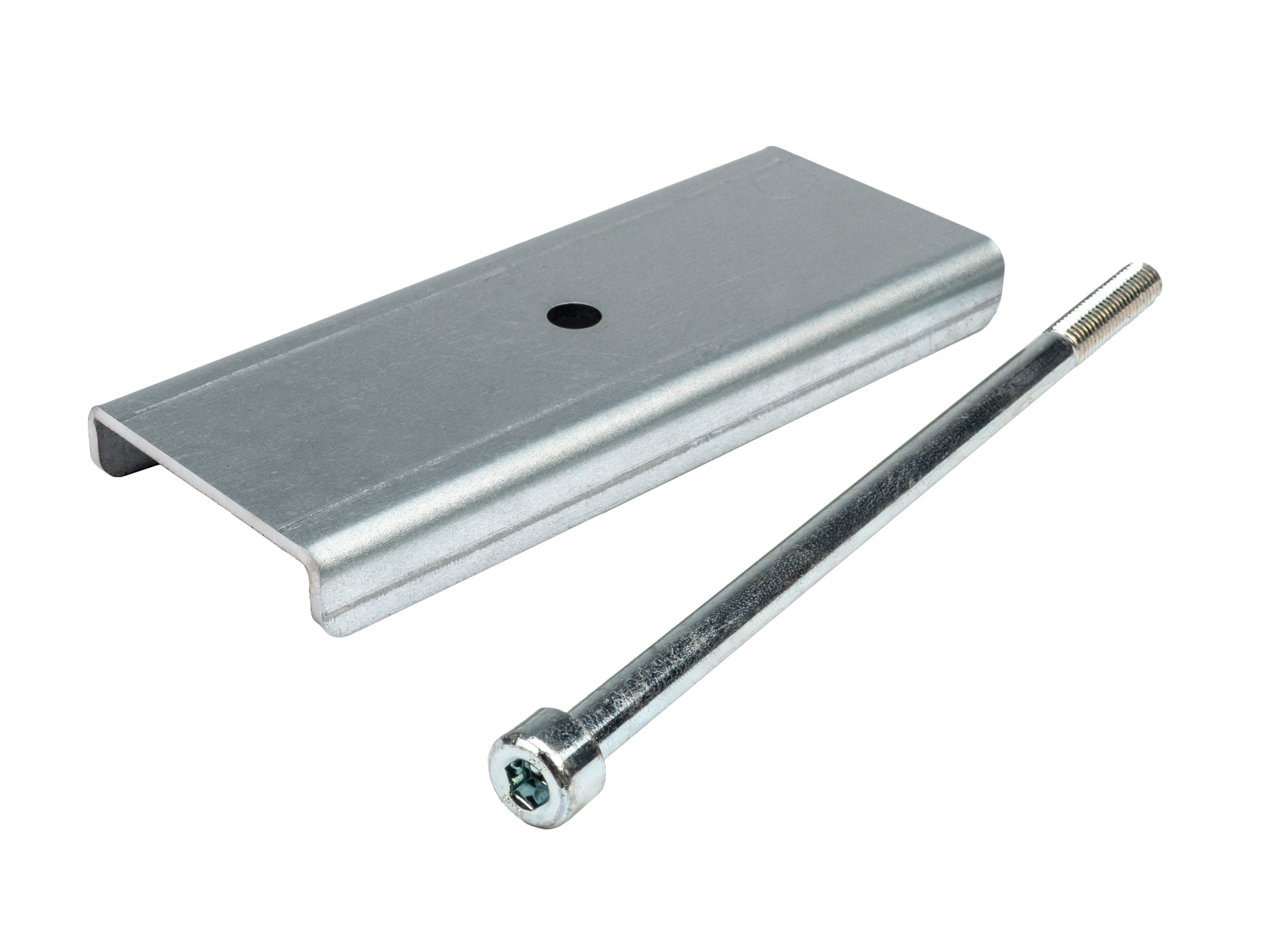

DRECHSELMEISTER Befestigungsplatte für Maschinen mit hohem Bankbett
Spezialhalterung zur Befestigung von DRECHSELMEISTER Aufsatzgeräten für Maschinen mit hohem Bankbett (z.B. HAGER).Passend für folgende Ausatzgeräte:DRECHSELMEISTER Stehlünette Spezial (Art.: DDZ-3662)DRECHSELMEISTER Schnitzgerät GZ-450 (Art.: DDZ-3665)DRECHSELMEISTER Absaugvorrichtung Universal (Art.: DDZ-3749)DRECHSELMEISTER Teileinrichtung 72 / 48 / 40-Schritt (Art.: DDZ-3944)DRECHSELMEISTER Teileinrichtung 24-Schritt (Art.: DDZ-3945)DRECHSELMEISTER Holzgewinde-Schneidgerät (Art.: DDZ-4077)
DRECHSELMEISTER Bohr- und Fräsvorrichtung
Hochwertige Vorrichtung für Fräs- und Bohrarbeiten auf der Drechselbank. Das Gerät wird in Verbindung mit dem Handauflagenunterteil der Drechselbank verwendet. DieHalterung mit 43 mm Aufnahme kann entsprechend umpositioniert werden.Vorbereitet für gängige Fräsmaschinen bzw. Bohrmaschinen (Eurobund 43 mm). Ideal für die Verwendung in Verbindung mit einer Teileinrichtung.Technische Daten:Zapfen-Ø 16 mm (entsprechende Adapter erhältlich!)Verstellung 170 mmSchwenkbar 0 - 90 GradEURO-Aufnahme Ø 43 mm Technische Daten Zapfen-Ø 16 mm (entsprechende Adapter erhältlich!)Verstellung 170 mmSchwenkbar 0 - 90 GradEURO-Aufnahme Ø 43 mm

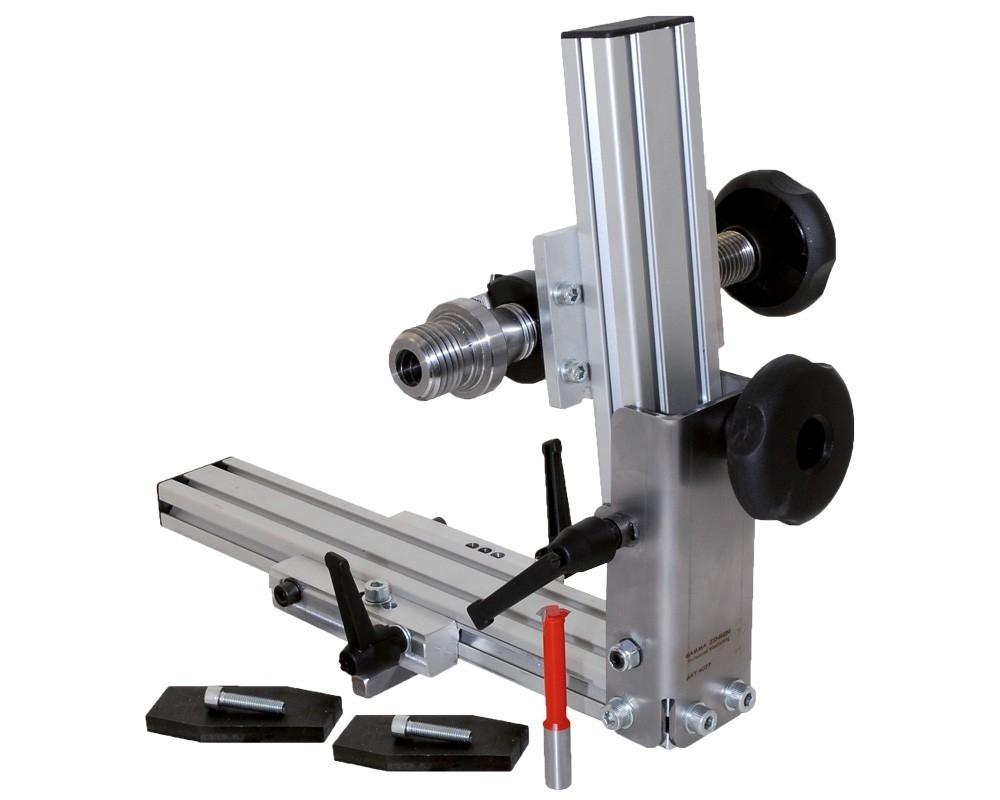

DRECHSELMEISTER Holzgewinde-Schneidgerät GZ 4077
Innovatives System zum Schneiden von Innen- und Außengewinden mit 2,5 mm Steigung!Für Drechselmaschinen mit Spitzenhöhe 150 - 300 mm geeignet! Stabile Konstruktion, die an das Maschinenbett montiert wird. Das Gerät kann quer und parallel zur Spannfutterachse eingestellt werden.Bei Anschlussgewinde M33 x 3,5 kann das Spannfutter, wo das Werkstück schon aufgespannt ist, direkt montiert werden. Mit dem gelieferten Fräser (Schaft 14 mm) und Zubehör fertigt man metrische Spitzgewinde mit Steigung 2,5 mm (optional 3,5 mm) bis zu 50 mm Länge in Holz.Es wird empfohlen den Fräser mittels des optional erhältlichen Spannzangenfutters ER25 (Art. 009631) und Spannzange 14 mm (Art. 495298-13) einzuspannen!Das Holzgewinde-Schneidgerät ist nur auf Maschinen mit Gussbett montierbar!

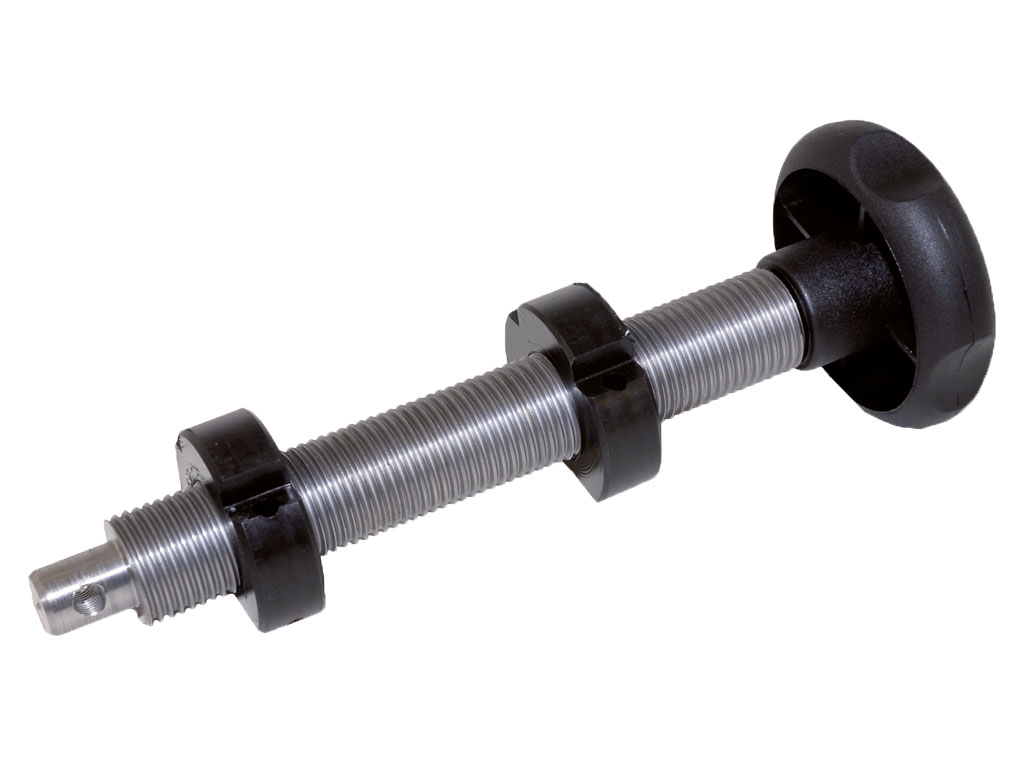

DRECHSELMEISTER Muttergewinde für Steigung 3,5 mm
Zusätzliches Muttergewinde, um mit dem Holzgewinde-Schneidgerät DRECHSELMEISTER GZ 4077 Spitzgewinde mit einer Steigung von 3,5 mm zu schneiden.

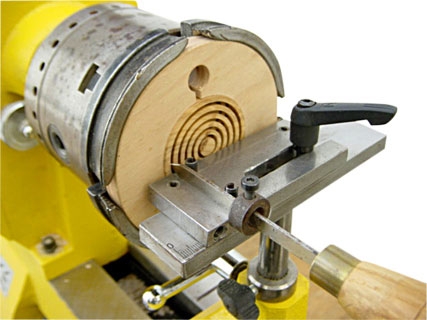

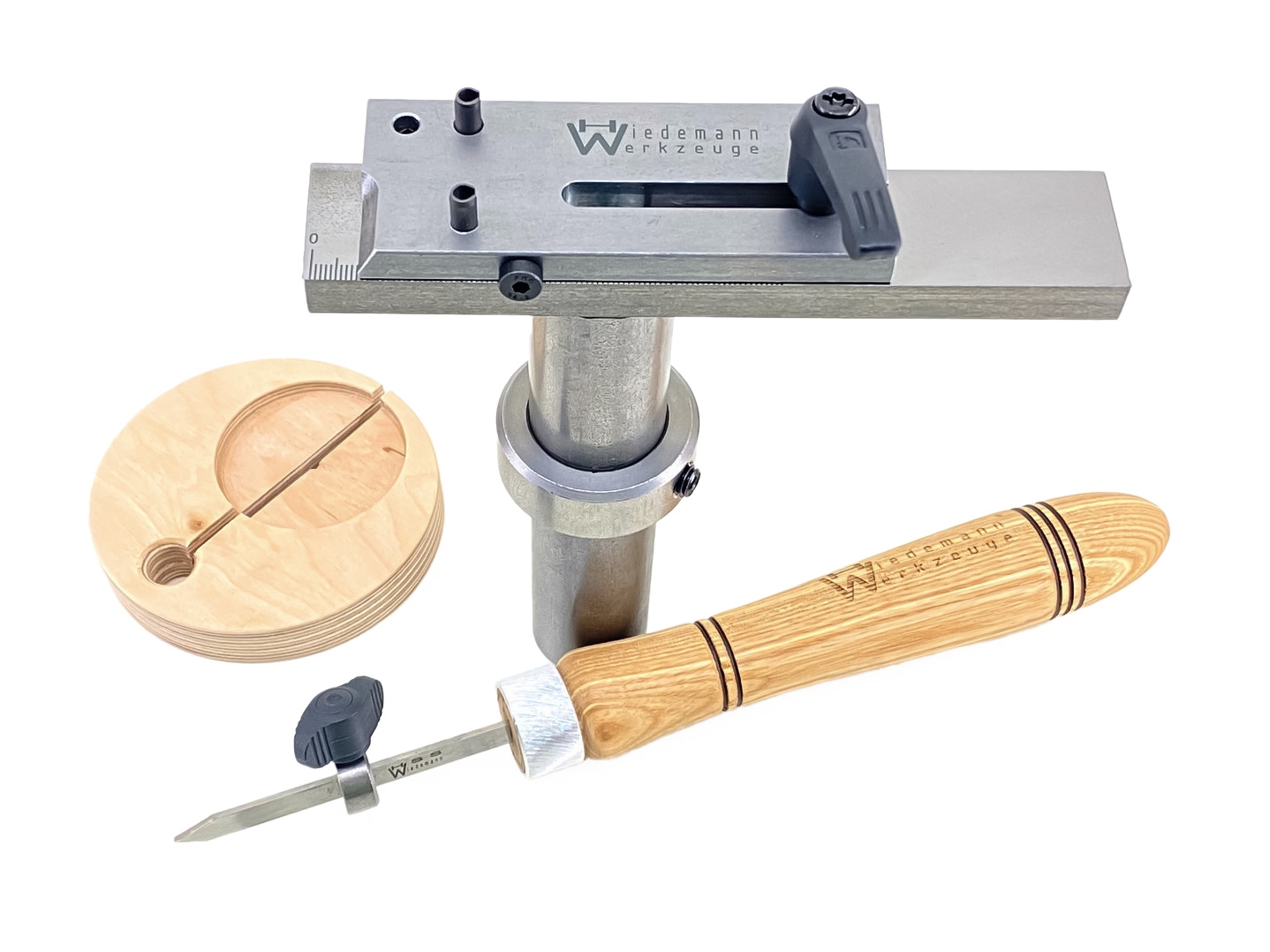

DRECHSELMEISTER Spezialvorrichtung DT100, 16 mm
Vorrichtung für durchbrochene Technik. Mit diesem Set können Sie die durchbrochene Technik beim Drechseln einfach und sicher anwenden.Set bestehend aus:Einstecher 2 mm mit Griff 165 mmStellring für EinstecherAuflage mit SkalaWahlweise mit Zapfen 16mm, 1" (25,4 mm) oder 30 mm#Stellring für HöheneinstellungKlemmhebelSchiebeschlitten mit 2 Anlege- bzw. Führungsstiften1 Spannplatte aus Multiplex beidseitigBei Bestellung bitte Zapfendurchmesser angeben! ▶ Video ansehen

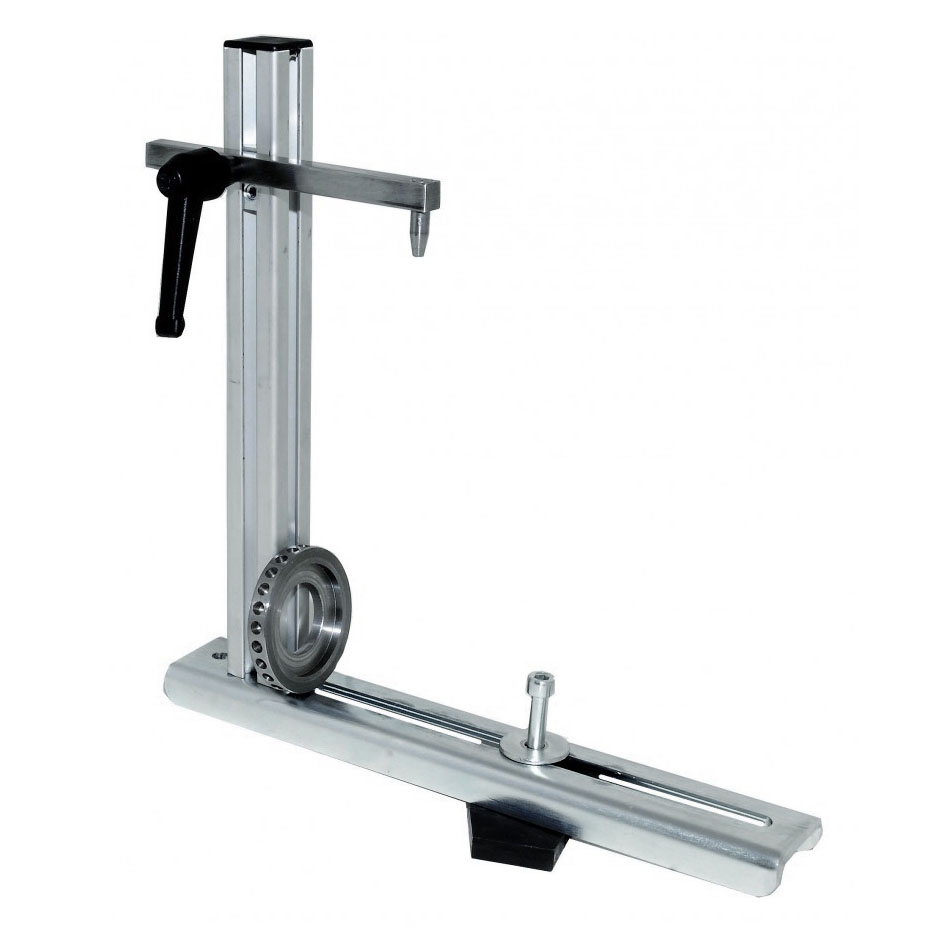

DRECHSELMEISTER Teileinrichtung 24-Schritt
Diese hochwertig gefertigte Teileinrichtung passt dank der universellen Bankbett-Klemmscheibe auf praktisch alle gängigen Drechselbänke.Bei einem Anschlussgewinde M33 x 3,5 und 34 mm Zentrierbund kann die Teilscheibe direkt montiert werden. Bei anderen Gewinden wird ein Adapter auf M33 benötigt. Im Lieferumfang ist eine 24-Schritt Teilscheibe enthalten (Fixierung alle 15°). Die Fixierung der Scheibe erfolgt durch die Montage eines Spannfutters (nicht im Lieferumfang enthalten).Zusätzlich erhältlich:Teilscheibe 72/48 (Art. 009059)
DRECHSELMEISTER Teileinrichtung 72/48/40-Schritt
Diese massive Teilscheibe mit 200 mm Durchmesser bietet eine 72-Schritt, sowie eine 48-Schritt und 40-Schritt Teilung (Fixierung alle 5° | 7,5° | 9°).Dies eröffnet unzählige Möglichkeiten bei der Bearbeitung von gedrechselten Werkstücken.Für Gewinde M33 x 3,5 (mit 34 mm Zentrierbund), bzw. wird bei anderen Gewinden ein entsprechender Adapter benötigt.Lieferung ohne Spannfutter.Die Teilscheibenfixierung wird auf dem Bankbett montiert und ist universell auf verschiedenen Drechselbänken mit unterschiedlichen Spitzenhöhen verwendbar.

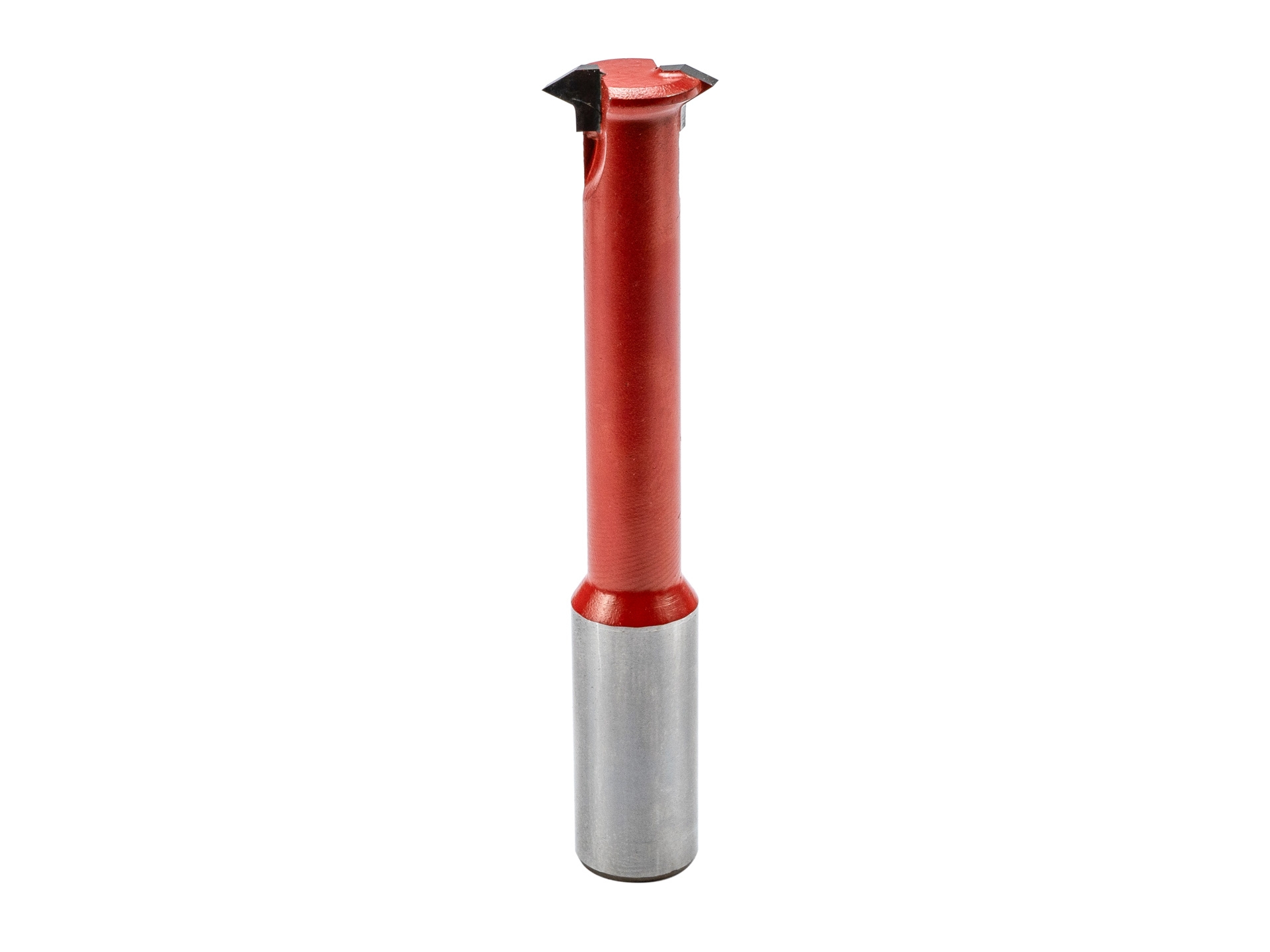

Ersatzfräser für GZ 4077
Ersatzfräser für das DRECHSELMEISTER Holzgewinde-Schneidgerät GZ 4077!

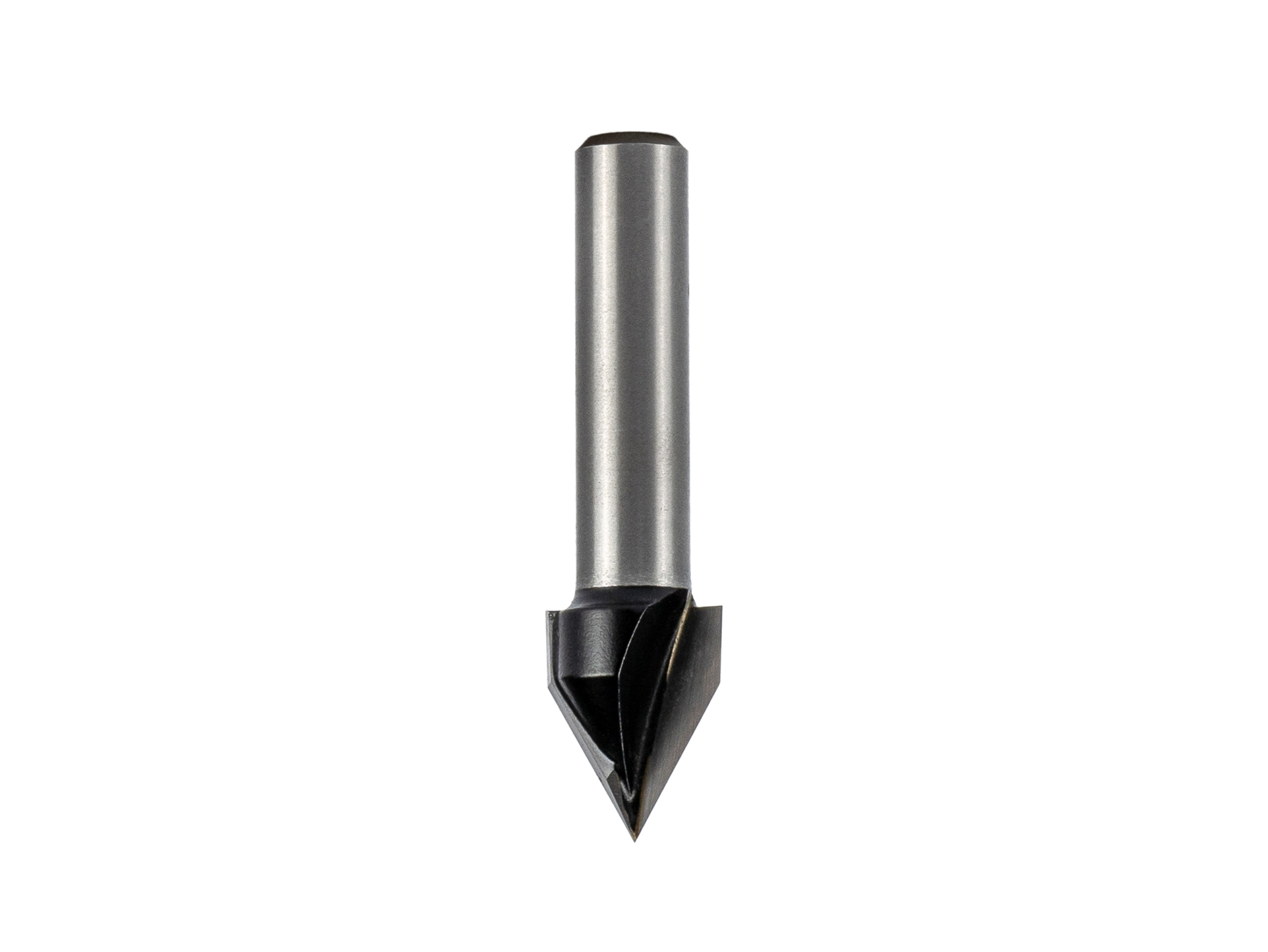

Gewindefräser - HSS-Spitzfräser 60°
Als passendes Zubehör für das HAGER Gewindefräsgerät GF400A

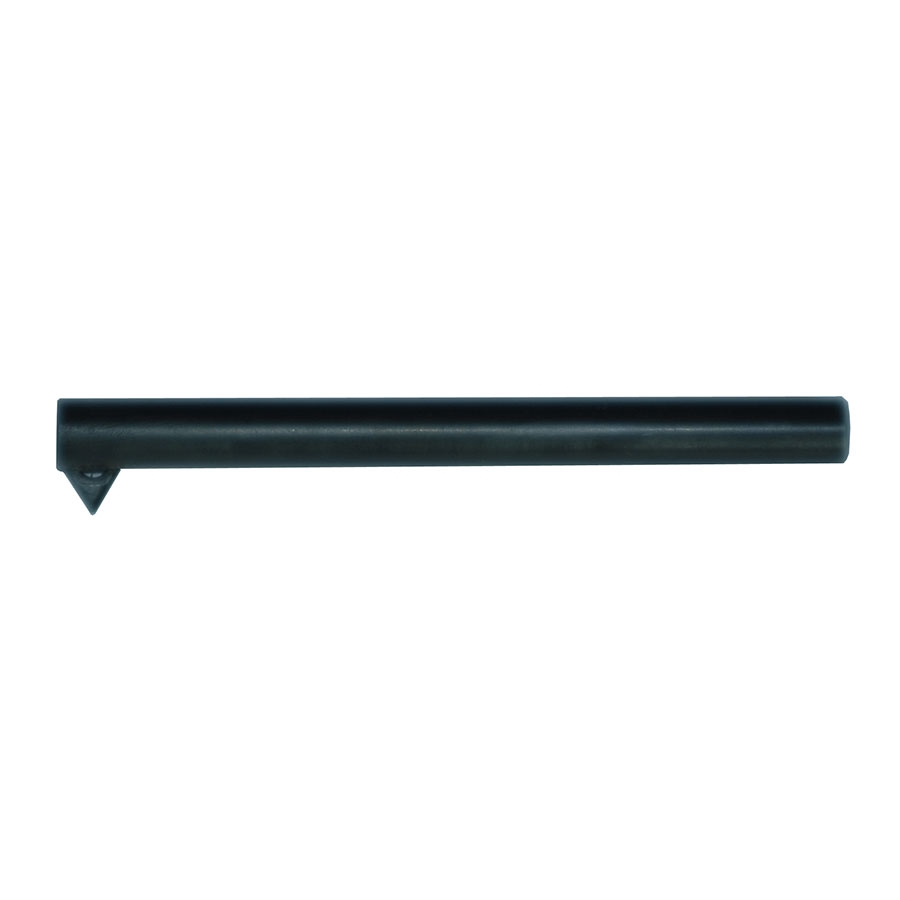

Gewindefräser Hartmetell für Innen und Außen - 60° - 105mm lang
Gewindefräser Hartmetell für Innen und Außen - 60° - 105mm langPassend für das Gewindefräsgerät GF400A

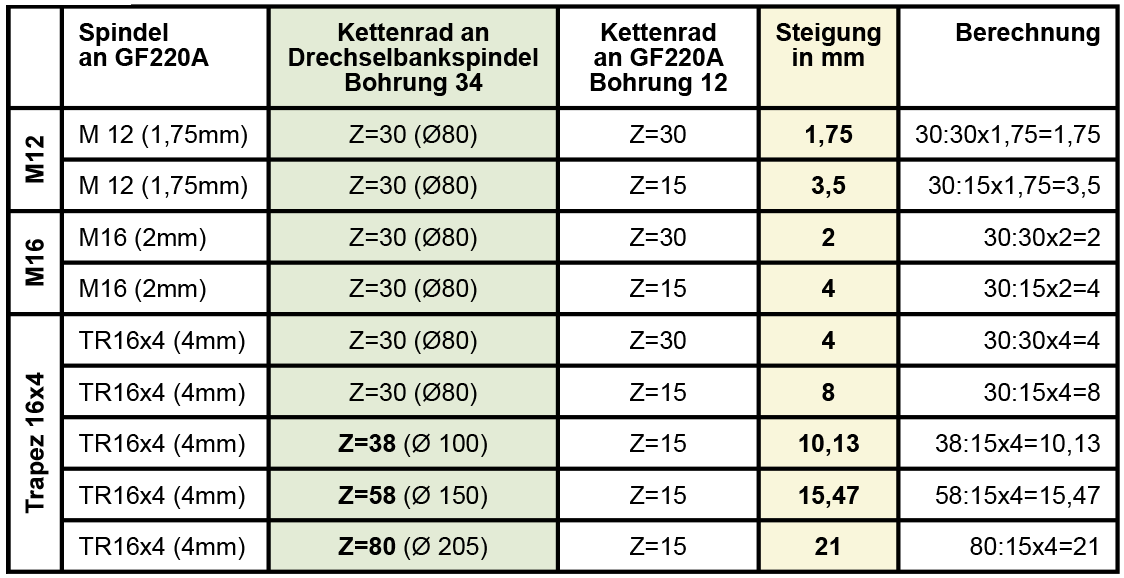

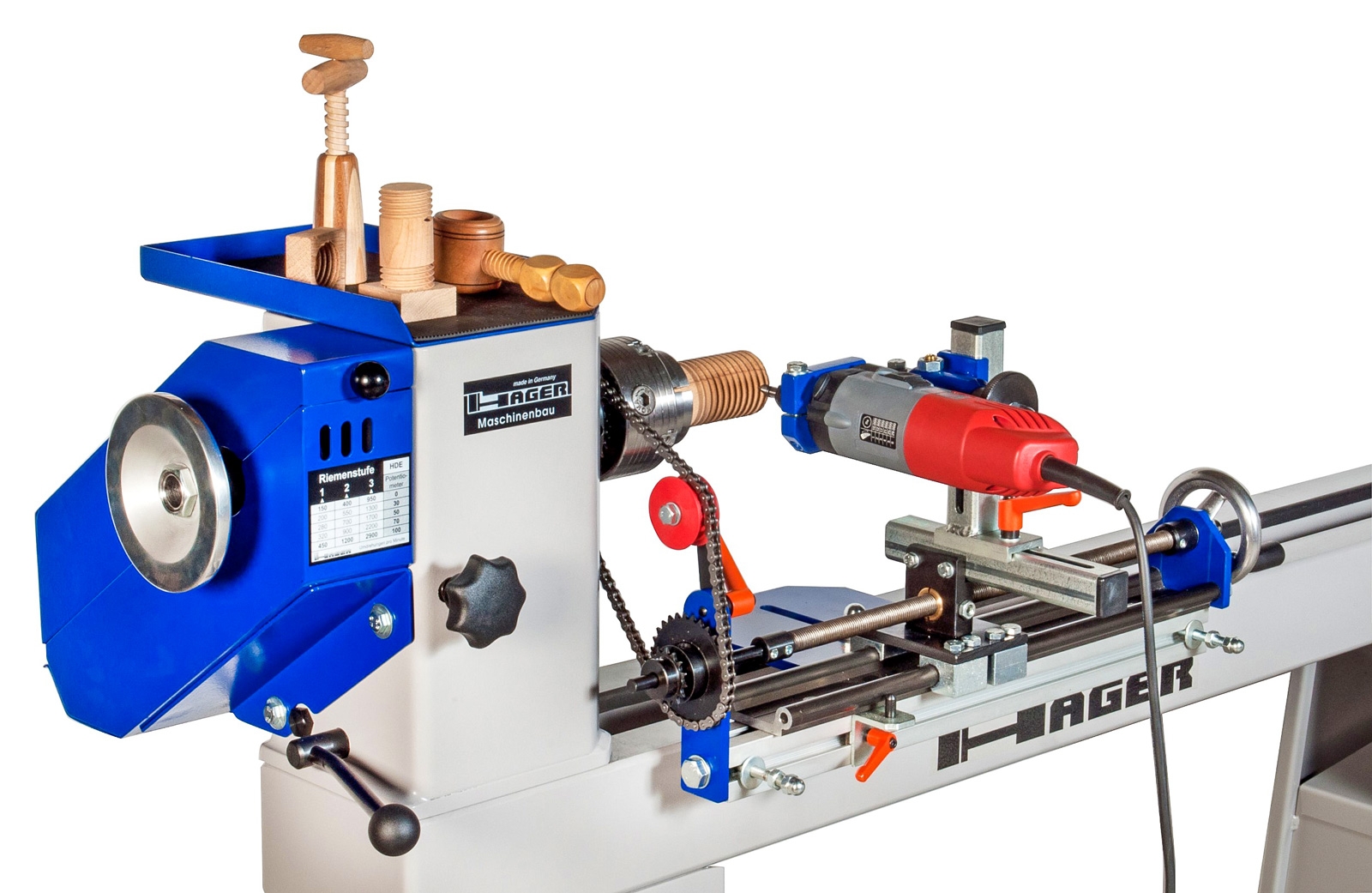

GF400A Gewindefräsgerät mit 400mm Verfahrweg
Gewindefräsgerät GF400AAufbaugerät zum Fräsen von Innen- und Außengewinden in beliebiger Größe und Steigung. Ersetzt das Vorgängermodell HAGER GF220A. Die Bearbeitung erfolgt bei ausgeschalteter Drechselbank, durch Drehen am Handrad, mittels Oberfräsbearbeitung. Die Oberfräshalterung ist für lange Gewinde um 90° drehbar. Die Steigungen sind über Zahnrad und Spindel wechselbar.Technische Daten:Verfahrweg 400 mmStandardsteigungen 1,75 / 2 / 3,5 / 4 / 8 mmGewicht 11 kgLieferumfang:Führungsuntergestell mit Klemmung für MaschinenbettOberfräshalterung mit Eurobund 43 mm, feinzustellbar mit SkalenringKettenrad Z30 passend auf Spindelgewinde M33 mit Bohrung 34 mmKlemmmutter M33, 1 Kette, 1 Tiefenanschlag,Spindeln M12 / M16 / TR16x4 mit MessingmutterKettenrad Z15 und Kettenrad Z30 für verschiedene SteigungenArbeitsprinzip:Der Fräser wird auf Spitzenhöhenmitte eingestellt und geklemmt.Kettenrad auf Spindel M33 aufsetzen und mit Futter oder Mutter klemmen.Gewindefräsgerät exakt auf parallele Kette positionieren und klemmen.Die orange Kuststoffscheibe dient als Kettenspanner.Um eine exakte parallele Einstellung herstellen zu können, befinden sich links und rechts zusätzliche Gewindespindelanschläge mit Kontermutter, die auch beim Lösen der Schraube zwischen dem Drehbankbett eine gleichbleibende Verschiebung ermöglicht.Der Tiefenanschlag ist stufenlos verstellbar.Die Halterung oben ist nach vorne stufenlos grobverschiebbar und zusätzlich mittels Sterngriff und verstellbarer Skala feinverstellbar.Der Oberfräshalter lässt sich in 2 Stellungen befestigen. Um 180° gedreht ist somit Innen- und Außenbearbeitung möglich.Die Kettenverbindung lässt sich zusätzlich auf der Welle Ø 8mm seitlich verstellen.Die Grundführungsschiene ist auf einem Aluprofil befestigt. Löst man die 3 Schrauben und die Kettenradschraube, lässt sich die Führung zusätzlich verschieben.Schnellaustausch Gewindespindel: Die Gewindespindel ist beidseitig in Hülsen mit Schrauben befestigt. Achtung: Ist die Maschinenspindel mit dem GF400 mittels der Kette verbunden, darf die Hauptspindel der Drechselbank nicht eingeschaltet werden. Lieferumfang Führungsuntergestell mit Klemmung für MaschinenbettOberfräshalterung mit Eurobund 43 mm, feinzustellbar mit SkalenringKettenrad Z30 passend auf Spindelgewinde M33 mit Bohrung 34 mmKlemmmutter M33, 1 Kette, 1 Tiefenanschlag,Spindeln M12 / M16 / TR16x4 mit MessingmutterKettenrad Z15 und Kettenrad Z30 für verschiedene SteigungenLieferung ohne Oberfräse (z.B. Art. MAF9M0001) und ohne Spannfutter! Technische Daten Verfahrweg 400 mmStandardsteigungen 1,75 / 2 / 3,5 / 4 / 8 mmGewicht 11 kg

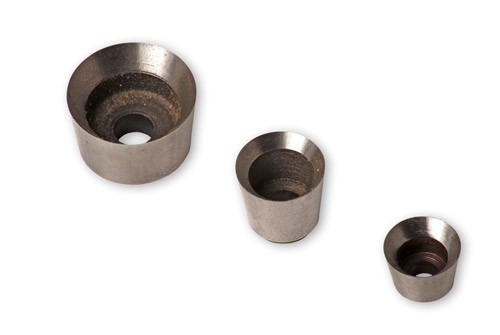

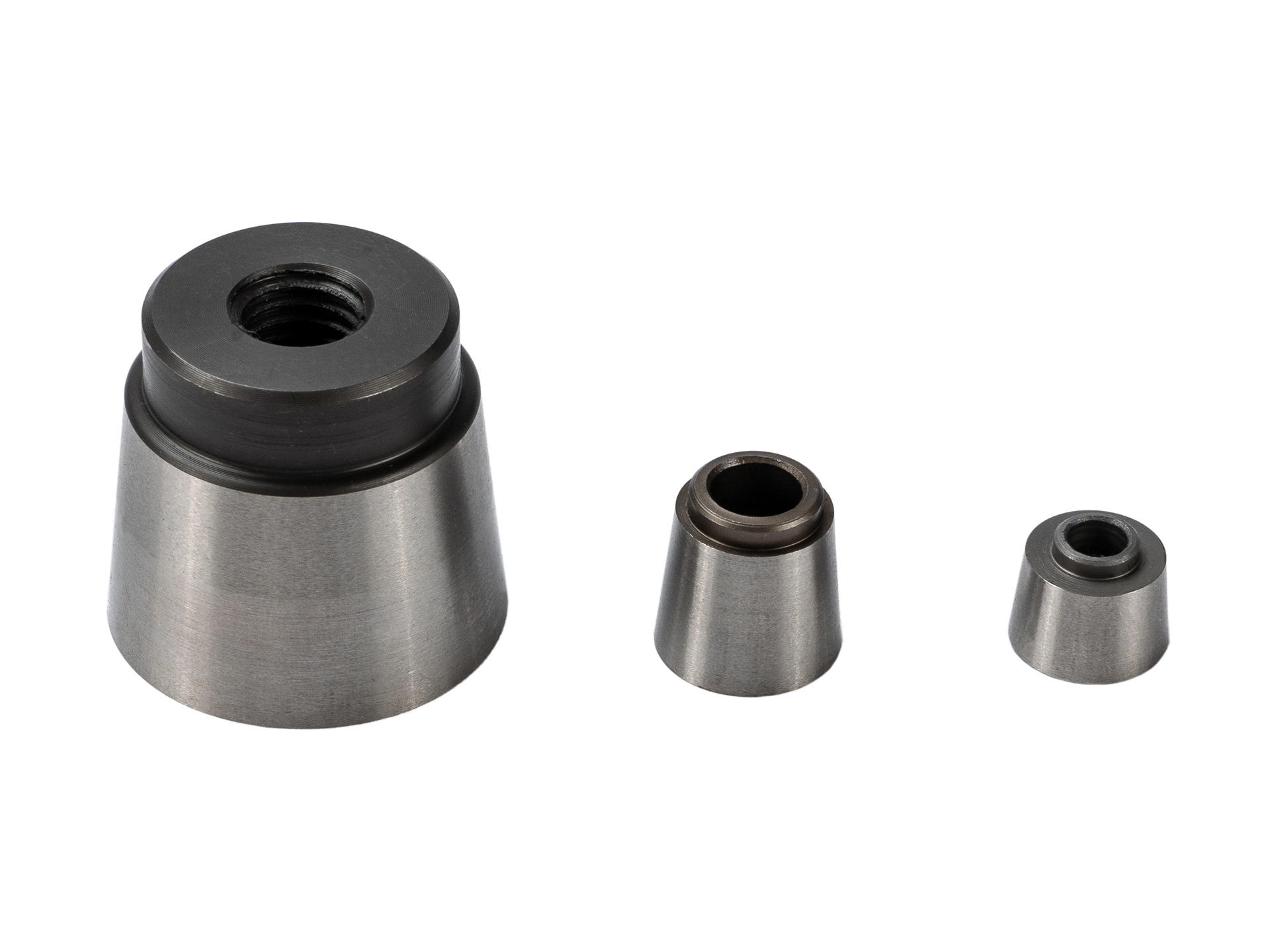

Glockenmesser / Tassenstähle HSS, 12 mm | 1 Stk.
Diese Glockenmesser erzeugen eine sehr saubere Oberfläche und haben eine lange Standzeit. Das Nachschleifen erfolgt innen.
