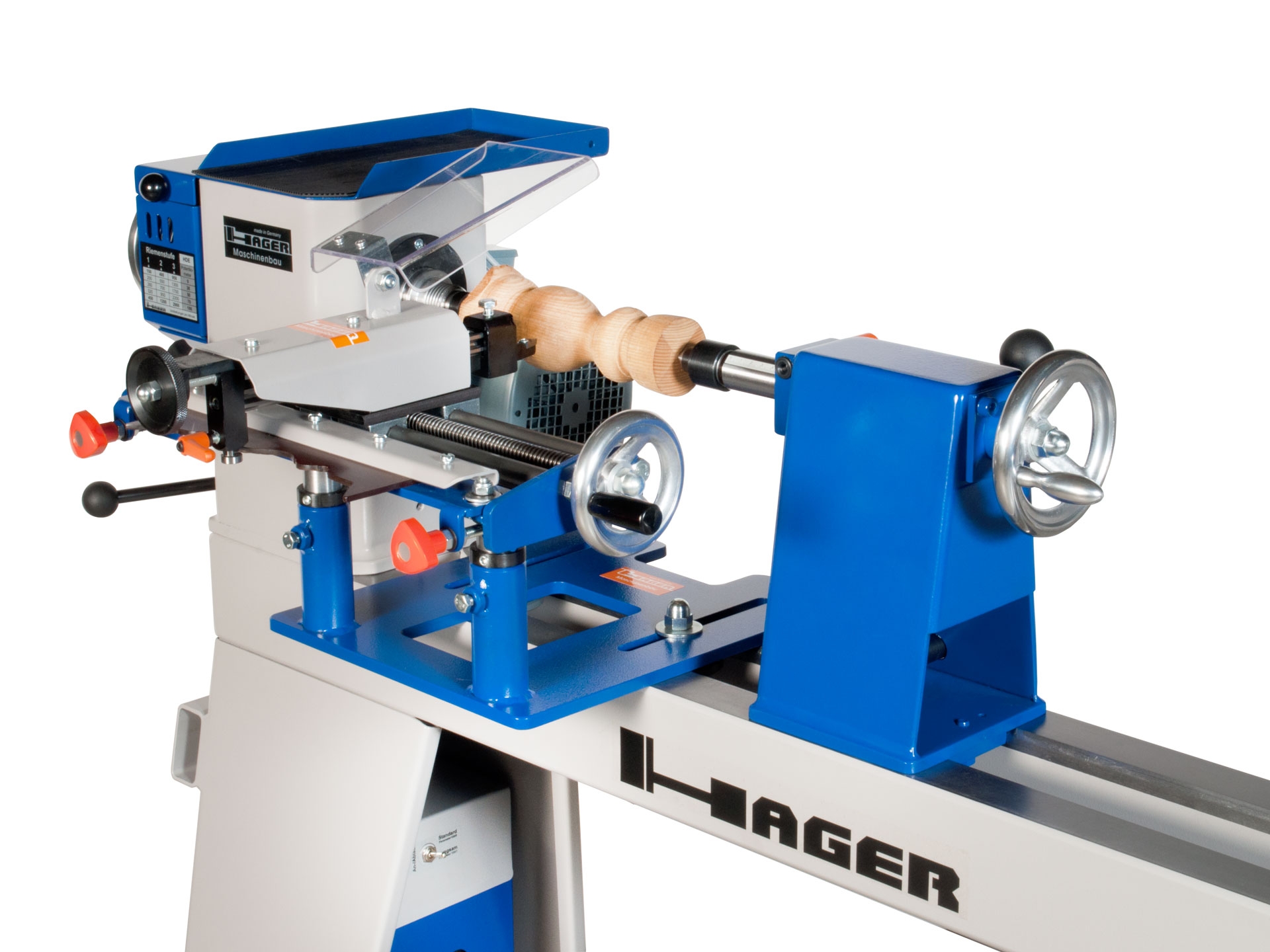

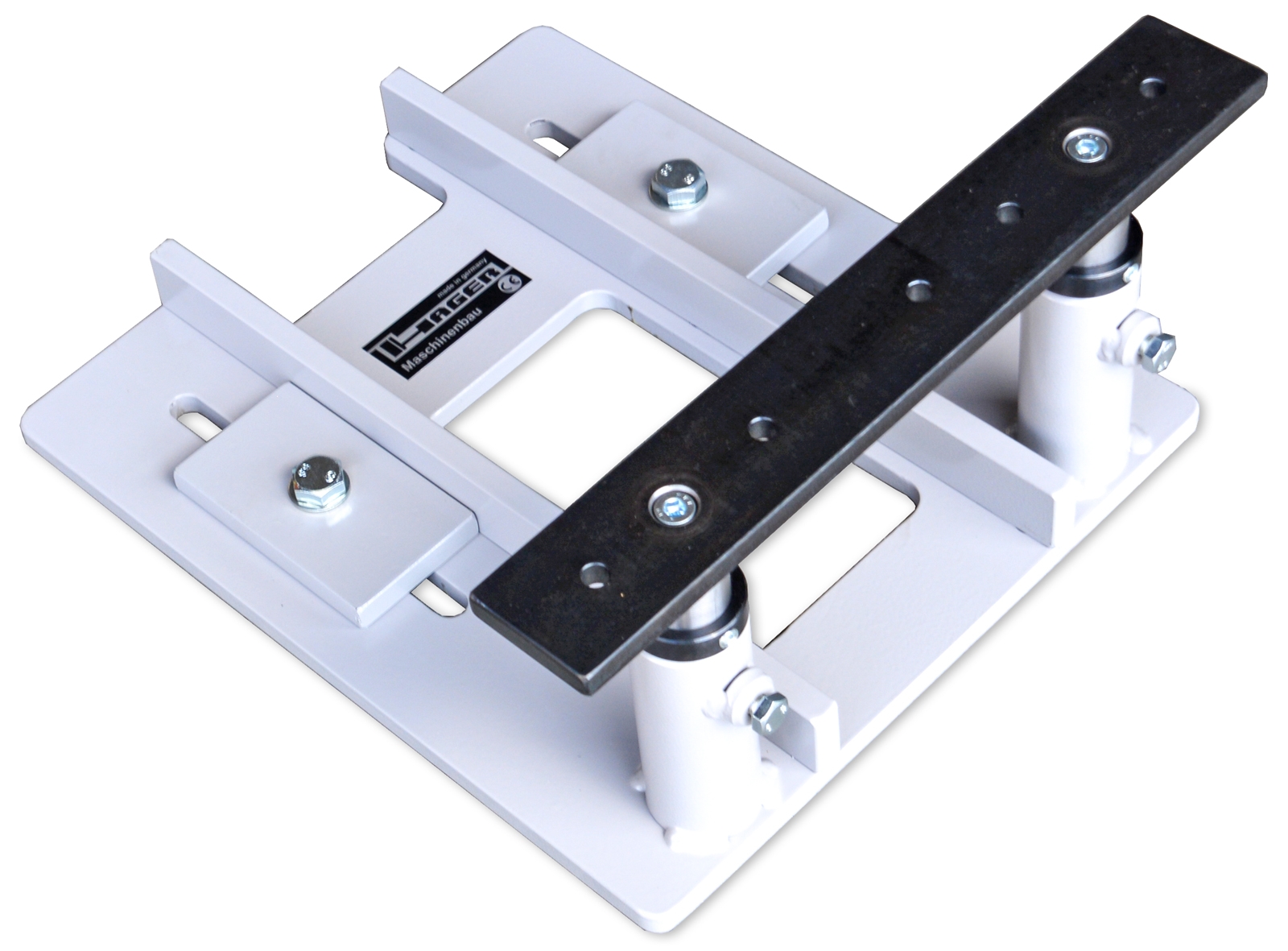

Unterbauverstärkung solo LP320-F für HAGER Fabrikate
Nur Unterbaukonstruktion - OHNE KOPIERWERK! Nachrüstbar für Kopiergerät LP320-F. Beim Längsdrehen exakte Einstellung auf 90° zum Bankbett über Anschlagwinkel möglich. Beim Plandrehen ohne Höhenverlust über Umdrehen der Vorrichtung.GrundausstattungMit 2 Bolzen für Längs- und QueraufbauUnterbau über 2 Wellen D = 30 mm höhenverstellbarStahlplatte mit 2 Rohren und Befestigungsschrauben2 Höheneinstellringe (Bohrung 30 mm)Grundplatte mit zwei angeschraubten Wellen2 Klemmplatten mit Gewindestangen und PVC-Abstandhalter für HAGER ModelleGewicht ca. 9,5 kgWICHTIG bei Bestellung! Bitte immer Fabrikat / Type und Spitzenhöhe angeben!

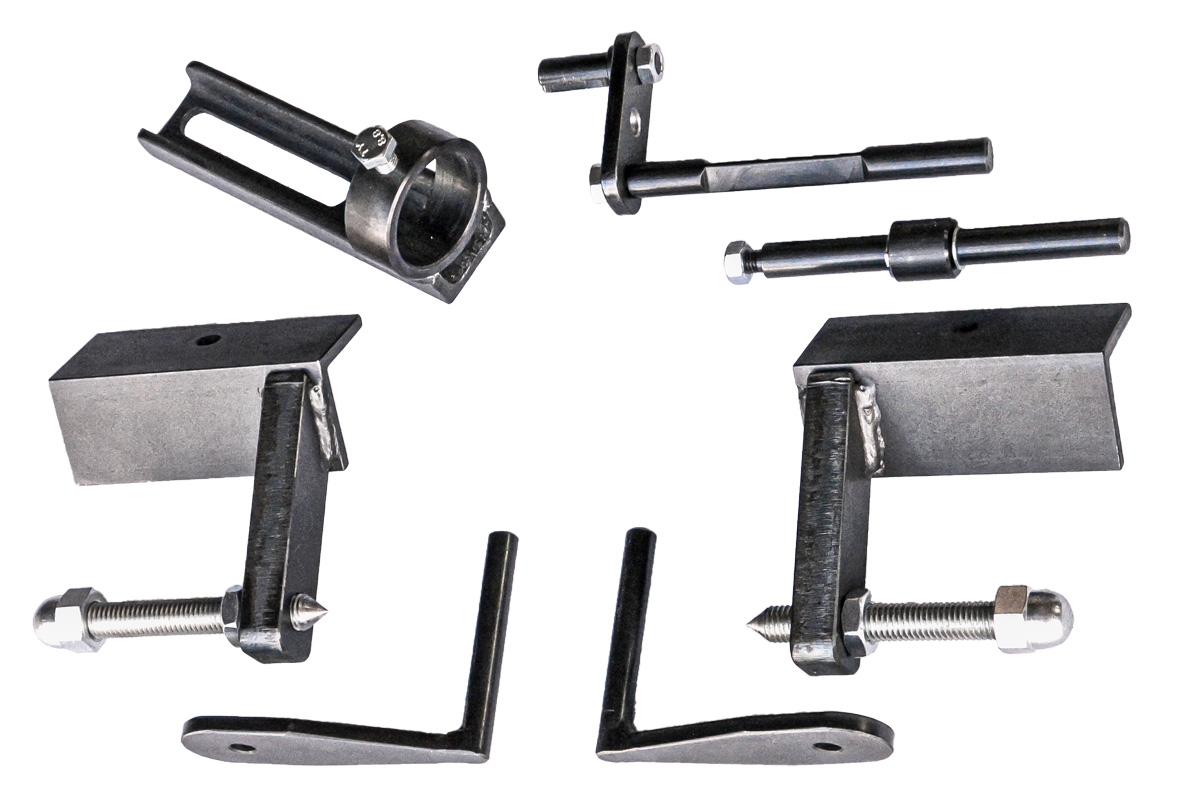

HAGER Originalabtastung HL 100-Z
Optionale Originalabtastvorrichtung zu HAGER Längkopierwerk HL 100-Z.

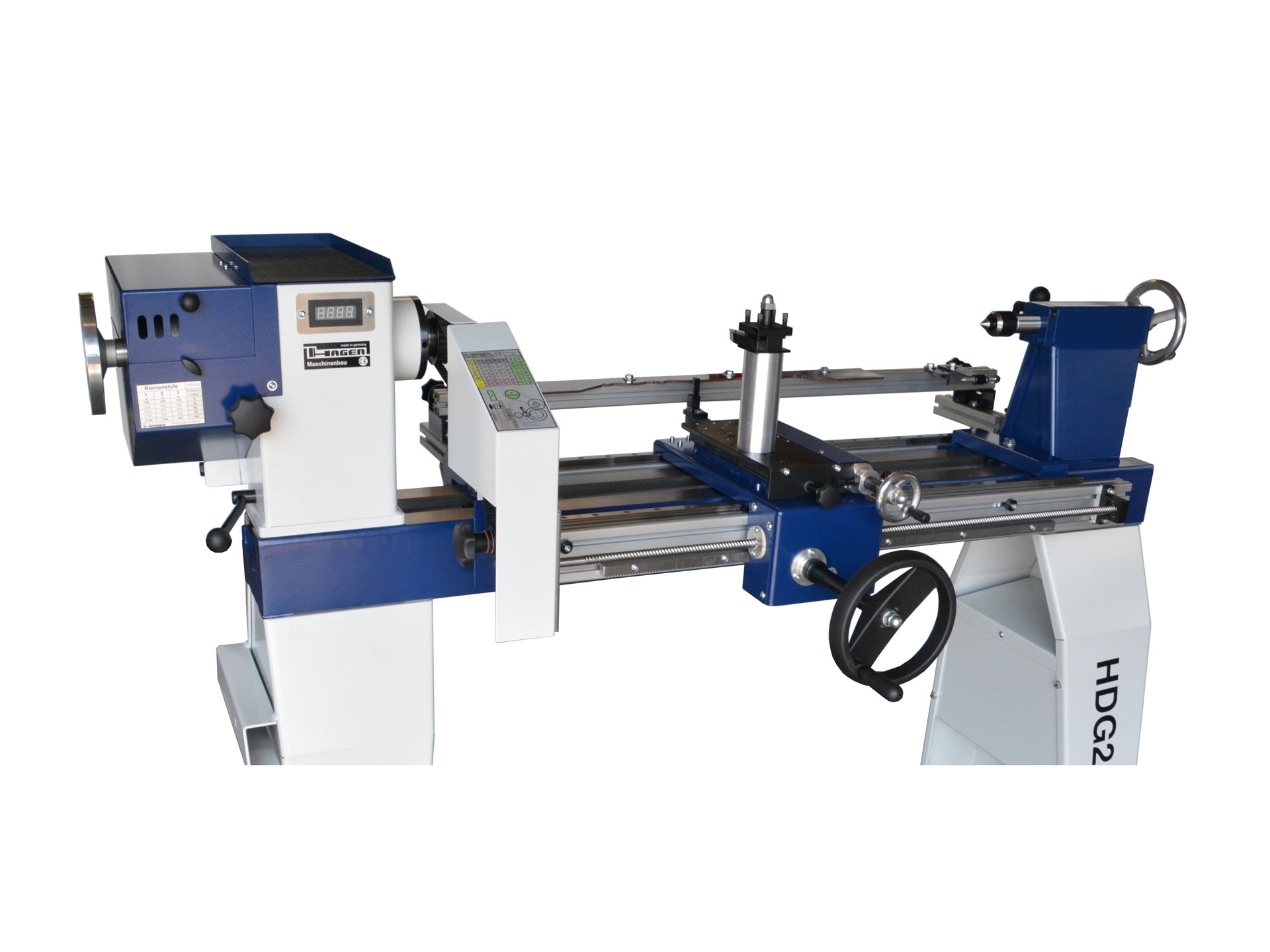

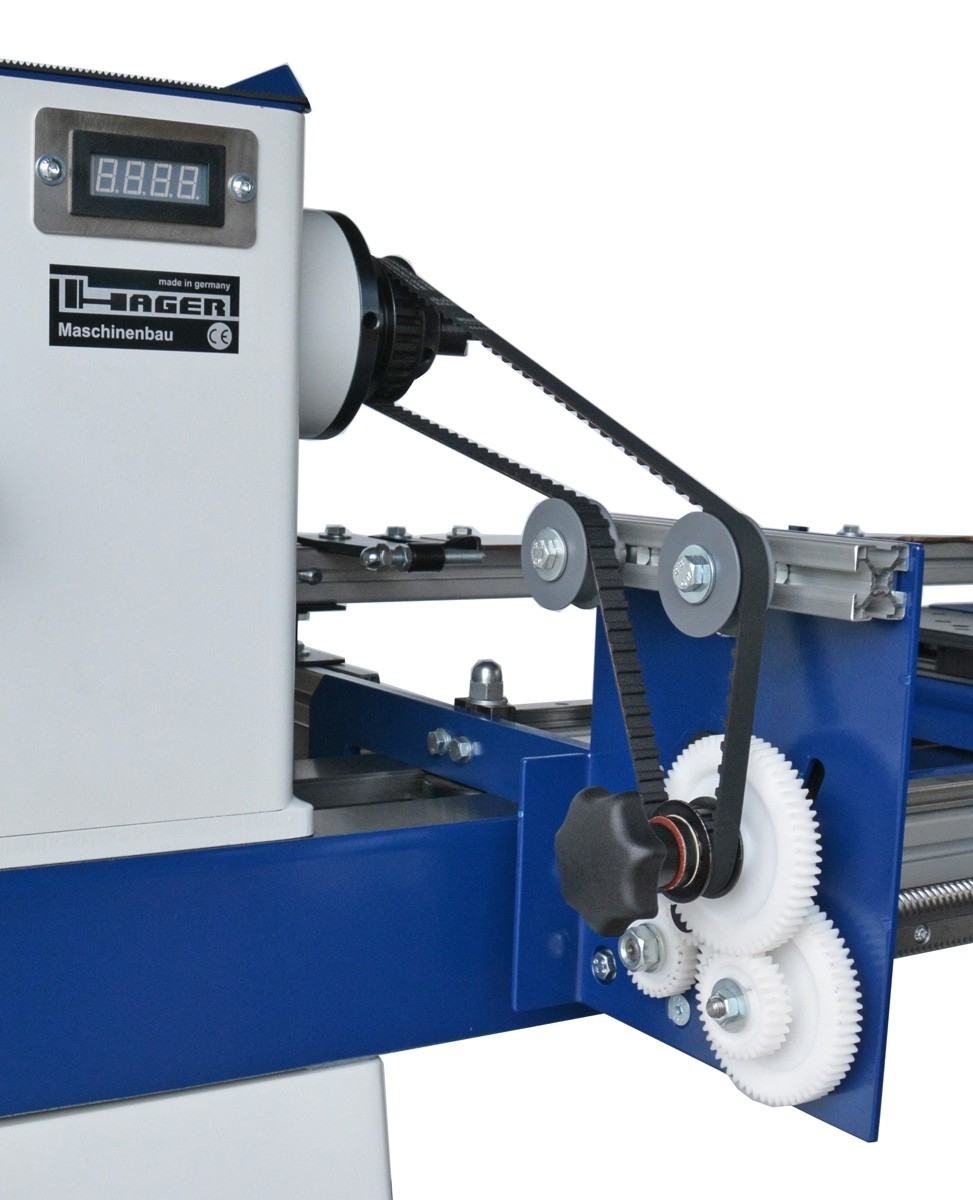

HAGER Anbausatz HWK800
In der Grundausstattung können mit dem HAGER Kopierwerk HLK800 bzw. HLK1200 unterschiedliche Formen auf ein Drechselobjekt kopiert werden. Kopiert wird von einer Schablone oder einem Musterstück, welches an der Hinterseite eingespannt wird. Mit dem Anbausatz HWK800, bzw. HWK1200 kann das Kopierwerk zum Winden und Kannelieren nachgerüstet werden.Das Kopierwerk überzeugt HAGER typisch mit einer sehr soliden und durchdachten Bauart. Bei einer geringen Aufbauhöhe wird eine sehr stabile Konstruktion erreicht.HLK800 & HLK1200 mit Anbausatz HWK800 & HWK 1200 zum Winden und Kannelieren:Der Anbausatz HWK wird mit einer Oberfräsenhalterung (Euro 43 mm Aufnahme) geliefert, optional kann auch eine Winkelschleifer-Halterung nachgerüstet werden.Der Vortrieb wird mittels getriebeuntersetzen Handradantrieb auf einer spielfreien Zahnstange ermöglicht. Die synchrone Übertragung auf die Haupt-Spindel erfolgt mittels einer hochwertigen Kugelumlaufführung, einer Zahnrad-Übersetzung und einem vorgespannten Riemen. Durch diese hochwertige Bauweise wird eine spielfreie und gleichzeitig leichtgängige Übertragung zwischen Werkstück und Fräser-Halterung ermöglicht.Beim Winden und Kannelieren erfolgt die Bearbeitung durch eine Oberfräse. Da beim Winden die Bearbeitung in mehreren Arbeitstiefen erfolgt, muss die Verbindung von Werkstück zu Fräser absolut spielfrei sein. Alle Bedienungsmöglichkeiten sind einfach zu erreichen und in Sekundenschnelle umzustellen. Zum exakten Teilen für mehrgängige Fräsungen wird eine Teileinrichtung benötigt. Lieferumfang Anbausatz HWK800:Kugelrollspindel mit MutterKugelrollspindelabdichtung mit Deckel u. SchraubenStahlzahnscheibe 24er mit Bohrung 34/50 mmStahlzahnscheibe 24er mit Bohrung 12 mmStahlzahnscheibe 12er mit Bohrung 12 mmHPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mmHPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm VerbindungslöcherZahnriemen L050 Länge je nach Spitzenhöhe Technische Daten Steigungen: 10 / 20 / 40 / 80 / 160 mmLinks- /Rechtsdrall über ZusatzradOberschlitten auskuppelbar zum AbtastenOberschlitten feineinstellbar mit SterngriffRiemenspäneschutzmagnetische AbdeckungOberfräshalterung mit Eurobund 43mmStahlrändelmutter mit Innengewinde M33 DIN 800

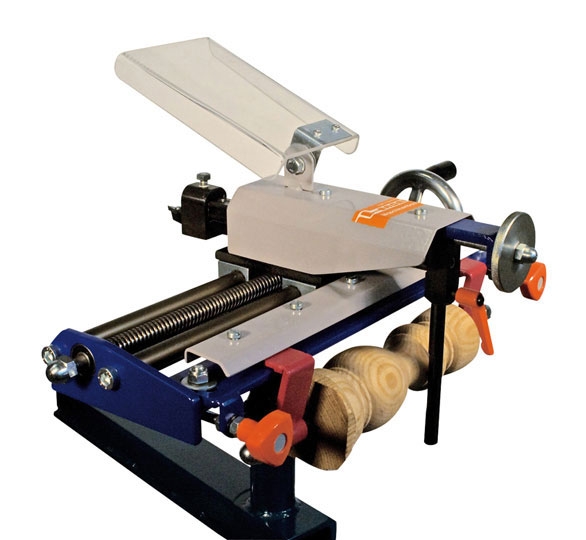

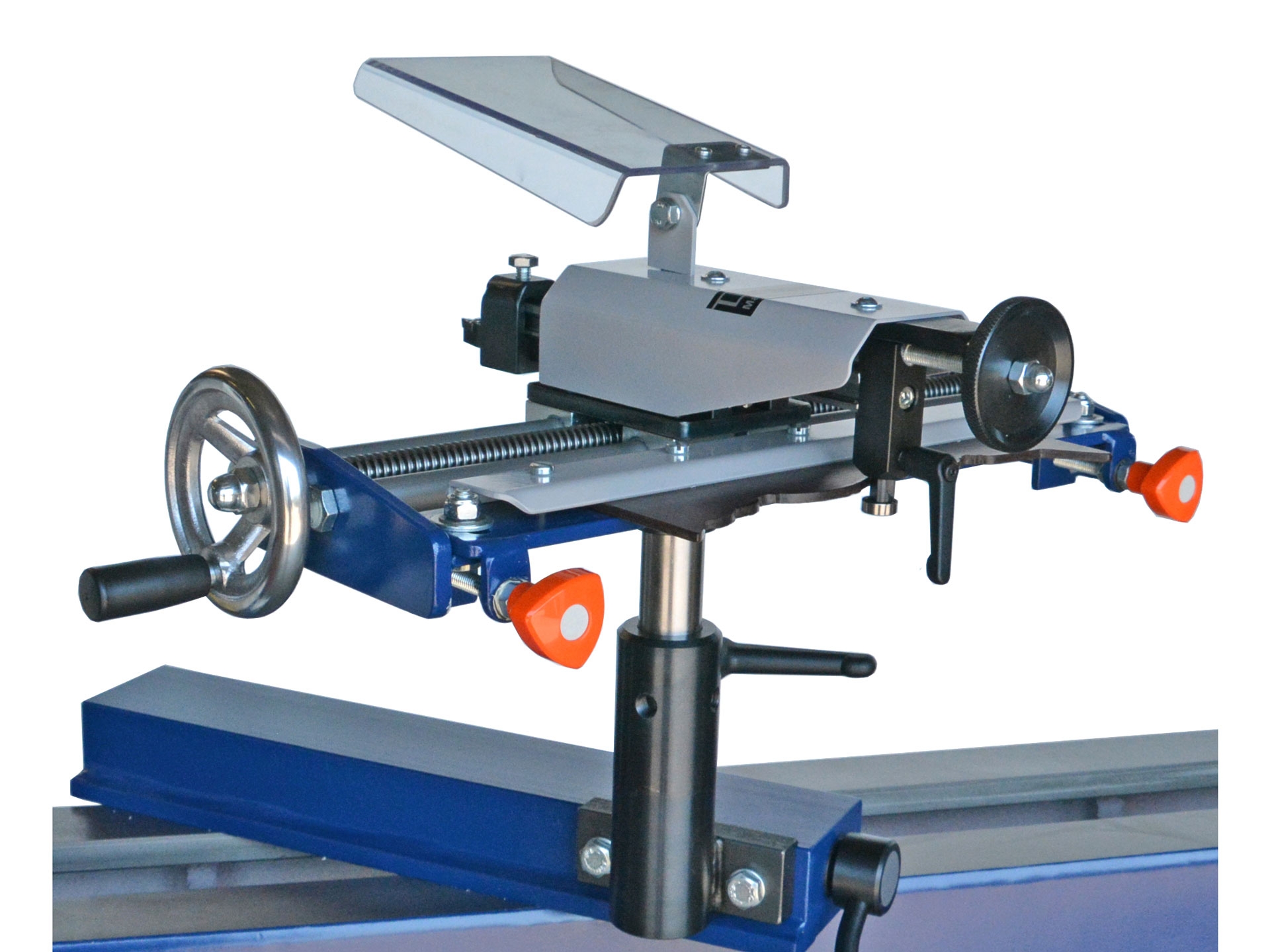

Längs- und Plankopierwerk LP320F, Kopierwerk
Zum Kopieren und Plandrehen! Für viele Fabrikate lieferbar!Das Längs- und Plankopierwerk wird in die Handauflage eingesteckt. Somit kann es sekundenschnell montiert werden. Die Abtastung erfolgt über einen Doppeltaster für Rund- und Spitzstahl. Eine beidseitige Feinzustellung erleichtert das Einstellen und dient auch als Zustellung auf den Werkstückdurchmesser. Das Handrad kann beidseitig montiert werden.Schaft Ø 30 mm oder 25,4 mm (1'')Bedienseite beidseitigOptional: Originalabtastung für LP320-FGrundausstattung:HöheneinstellringDoppeltaster für Rund- und SpitzstahlHartmetall-wendeplatte mit HalterGlockenmesser HSS Ø 14 mm mit Halterverstellbarer Plexiglasschutz1 Schablonenrohling 75 x 4 x 330 mmOriginalabtastung (Art.Nr. DH90282) max D=100mm (siehe Abbildung 2)Technische Daten:Kopierlänge 320 mmProfiltiefe 62 mmGewicht ca.10,5 kg ▶ Video ansehen

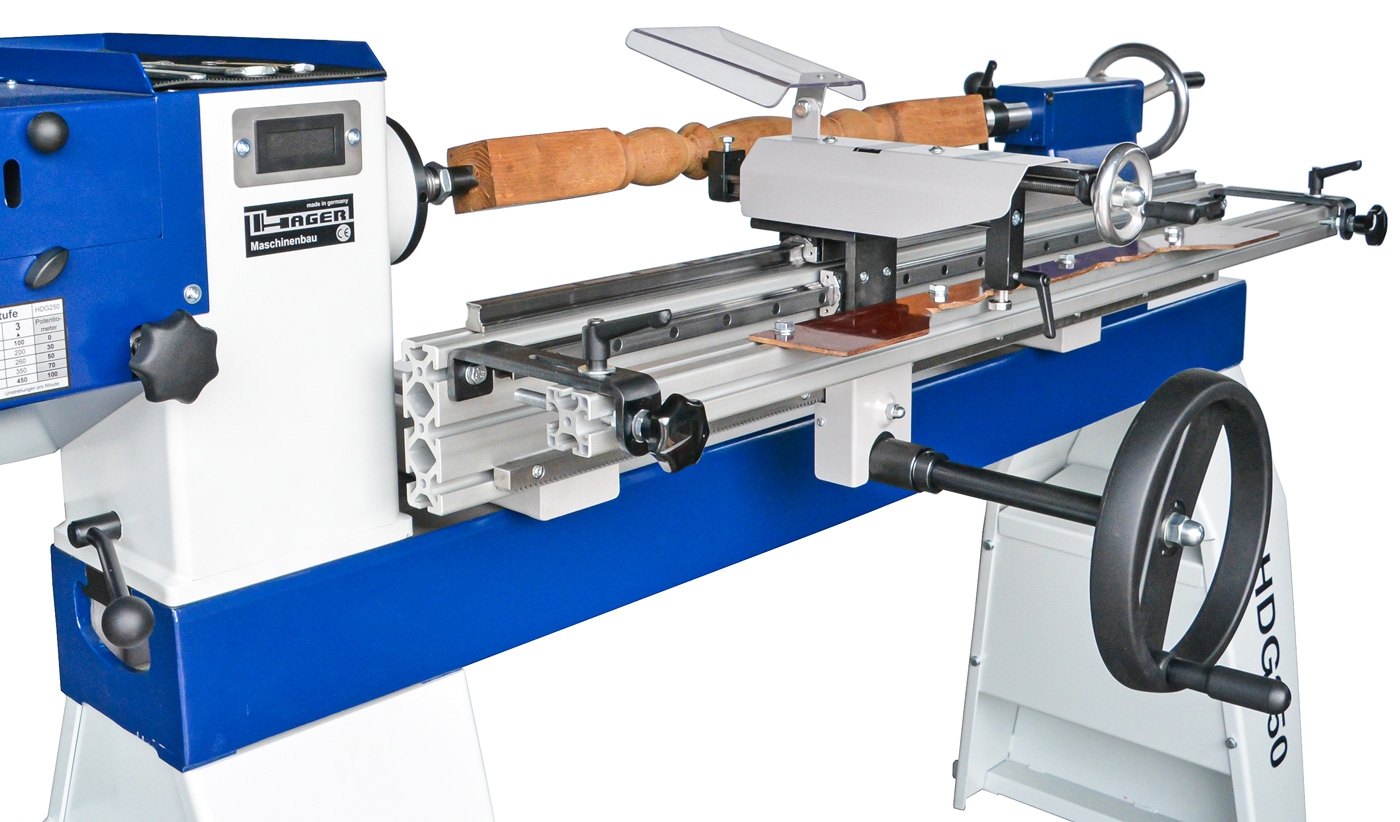

HAGER Längskopierwerk HL 100-Z Hagerfabrikate
Das Kopierwerk mit dem Revolverkopf!Mit dem Revolverkopf kann sekundenschnell auf Spitzstahl oder Glockenmesser umgestellt werden. Für eine maßstabsgetreue Kopie von der Schablone besitzt das Gerät einen Doppeltaster mit runder und spitzer Abtastung. Der Schablonenhalter hat eine Feinzustellung. Zusätzlich lässt sich der hintere Haltearm in einem Längsschlitz verschieben. Beim Montieren des Gerätes müssen die Haltearme nur über die selbsthaltenden Klemmpratzen gesetzt und festgezogen werden. Bei langen, dünnen Teilen sollte das Werkstück mit einer Lünette gehalten werden.Optional: Originalabtastvorrichtung HL-100FGrundausstattung: Doppeltaster für Rund- und Spitzstahl1 Glockenmesser HSS Ø 20 mmStahlhalter für Glockenmesser1 Spitzstahl HSS 12 x 12 mm " beidseitig verstellbarer Plexiglasschutz1 Schablonenrohling 85 x 4 x 1.000 mmTechnische Daten:Kopierlänge 990 mmProfiltiefe 65 mmGewicht ca. 43 kgFür HAGER Fabrikate.WICHTIG bei Bestellung! Bitte immer Fabrikat / Type und Spitzenhöhe der Drechselbank angeben! Lieferumfang Grundausstattung:Schablonenrohling 85x4x1000mmGlockenmesser 20mm HSS mit gekröpften HalterHartmetallwendeplatte HW08 mit Stahlhalter 12x12mmUnterlegblech für exakte Einstellung auf Spitzenhöheschwenkbarer PlexiglasschutzBedienungsanleitungOptional: Originalabtastvorrichtung HL 100-Z

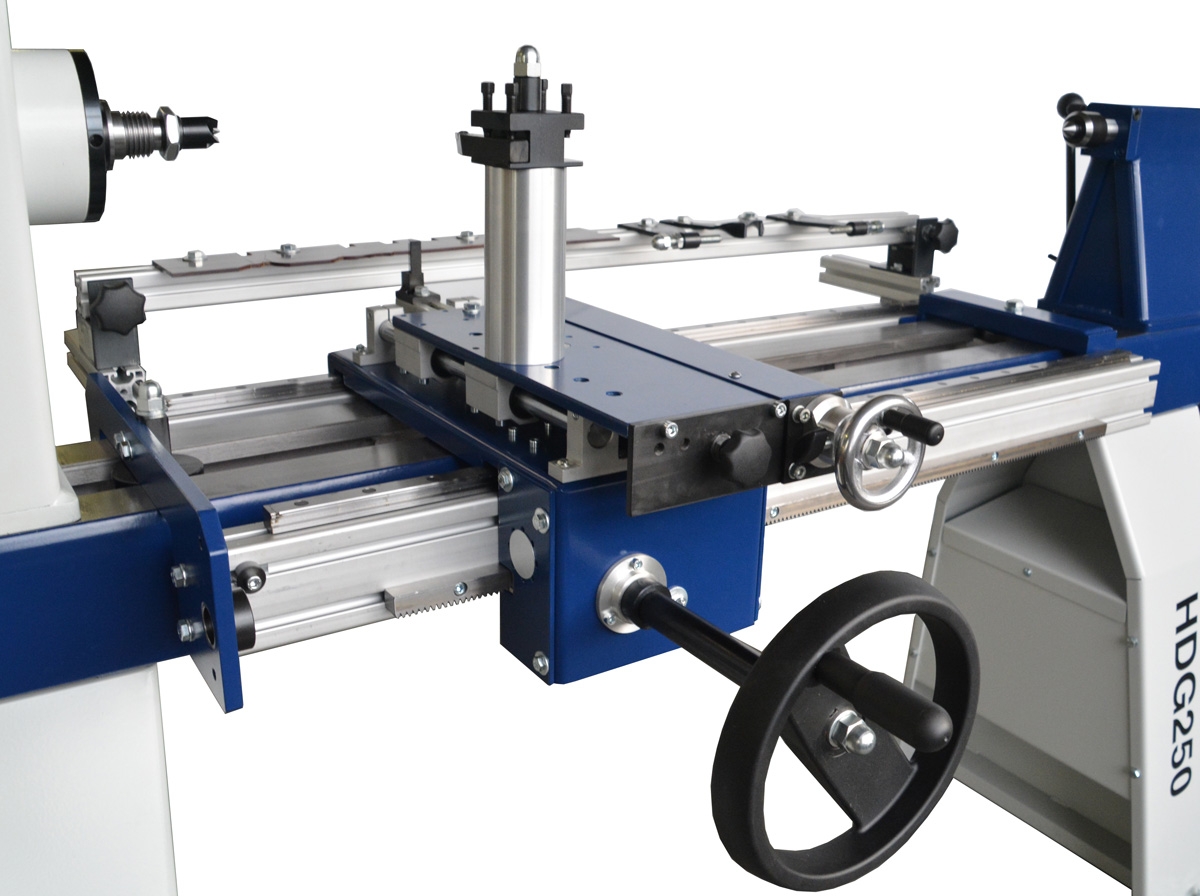

HAGER Kopierwerk HLK800 (für HAGER Fabrikate)
In der Grundausstattung können mit dem HAGER Kopierwerk HLK800 bzw. HLK1200 unterschiedliche Formen auf ein Drechselobjekt kopiert werden. Kopiert wird von einer Schablone oder einem Musterstück, welches an der Hinterseite eingespannt wird. Mit dem Anbausatz HWK800, bzw. HWK1200 kann das Kopierwerk zum Winden und Kannelieren nachgerüstet werden.Das Kopierwerk überzeugt HAGER typisch mit einer sehr soliden und durchdachten Bauart. Bei einer geringen Aufbauhöhe wird eine sehr stabile Konstruktion erreicht.HLK800 & HLK1200 als Kopiervorrichtung:Die Abtastung erfolgt über einen Federzug. Die Bewegung erfolgt auf spielfreien Hochleistungsführungen. Der Antrieb erfolgt mit Handrad über einen untersetzten Zahnstangenantrieb. Bei allen Arbeitsvorgängen ist eine leichtgängige, spielfreie Bewegung von Abtaster und Stahlhalter zu Antriebshandrad ausschlaggebend.Die Bearbeitung des Werkstücks erfolgt mittels Stahlhalter und Wendeplatte. Es können Stahlhalter bis zu 16 x 16 mm eingespannt werden. Lieferumfang HLK800:KopierwerkStahlhalter 16x16mmHartmetallwendeplatte HW08Schablonenrohling 85x4x1000 mm mit Nuten Technische Daten Arbeitslänge HLK800 800 mmAufbauverlusthöhe 79 mm über Drehbankbettrechter Haltearm verschiebbarStahlhalteraufnahme bis Vierkant 16x16 mmTiefenanschlag über Gewindespindelverstellbarer Endanschlag beidseitigAbtastung von Schablone und OriginalteilAbmessungen HLK800 (LxBxH) 1.290 mm x 725 mm x 440 mmGewicht 46 kg
