HAGER Anbausatz HWK800
HWK800 und HWK 1200: Anbausatz für HAGER HLK zum Winden und Kannelieren
683,95 €
% 719,95 € (5% gespart)Produktinformationen "HAGER Anbausatz HWK800"

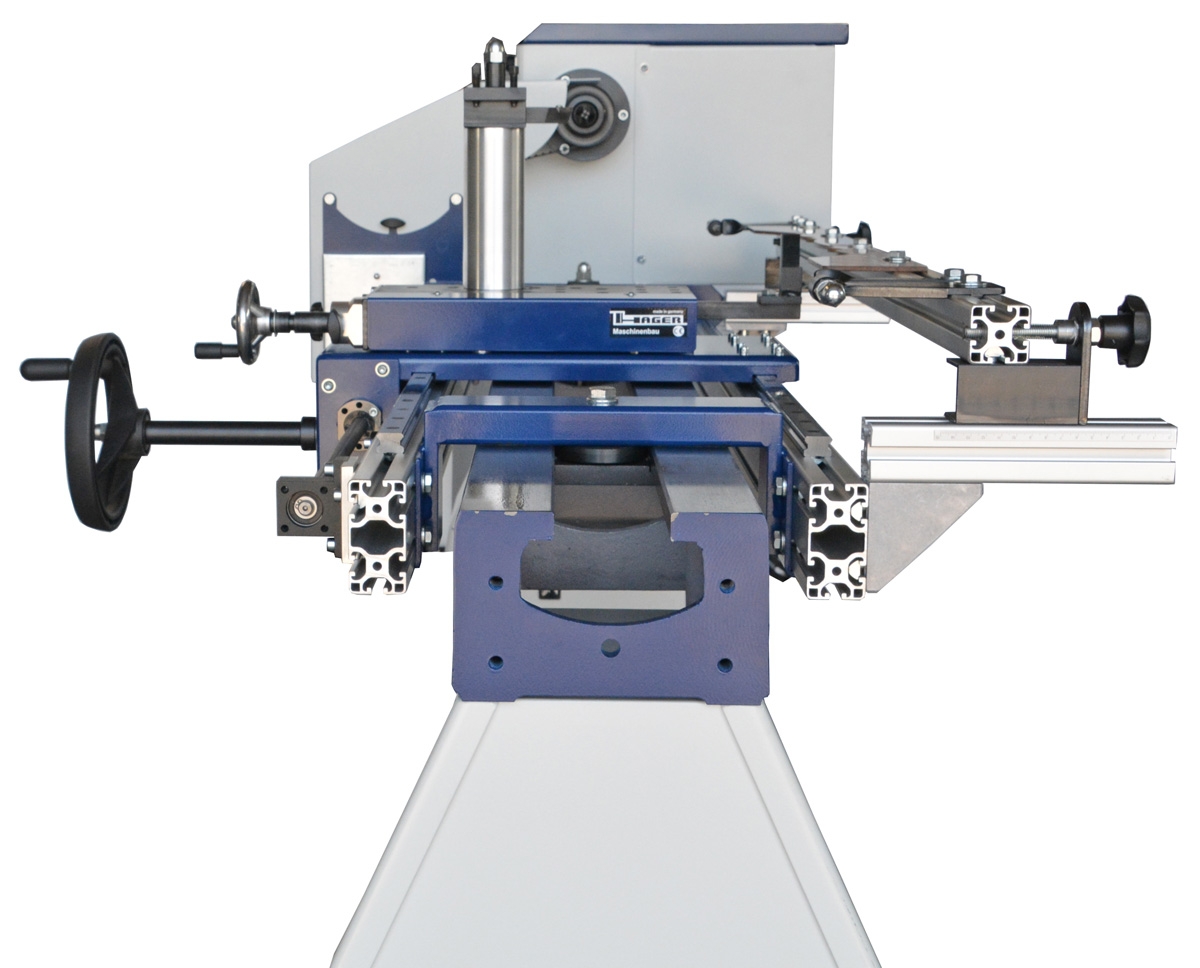

In der Grundausstattung können mit dem HAGER Kopierwerk HLK800 bzw. HLK1200 unterschiedliche Formen auf ein Drechselobjekt kopiert werden. Kopiert wird von einer Schablone oder einem Musterstück, welches an der Hinterseite eingespannt wird. Mit dem Anbausatz HWK800, bzw. HWK1200 kann das Kopierwerk zum Winden und Kannelieren nachgerüstet werden.
Das Kopierwerk überzeugt HAGER typisch mit einer sehr soliden und durchdachten Bauart. Bei einer geringen Aufbauhöhe wird eine sehr stabile Konstruktion erreicht.
HLK800 & HLK1200 mit Anbausatz HWK800 & HWK 1200 zum Winden und Kannelieren:
Der Anbausatz HWK wird mit einer Oberfräsenhalterung (Euro 43 mm Aufnahme) geliefert, optional kann auch eine Winkelschleifer-Halterung nachgerüstet werden.

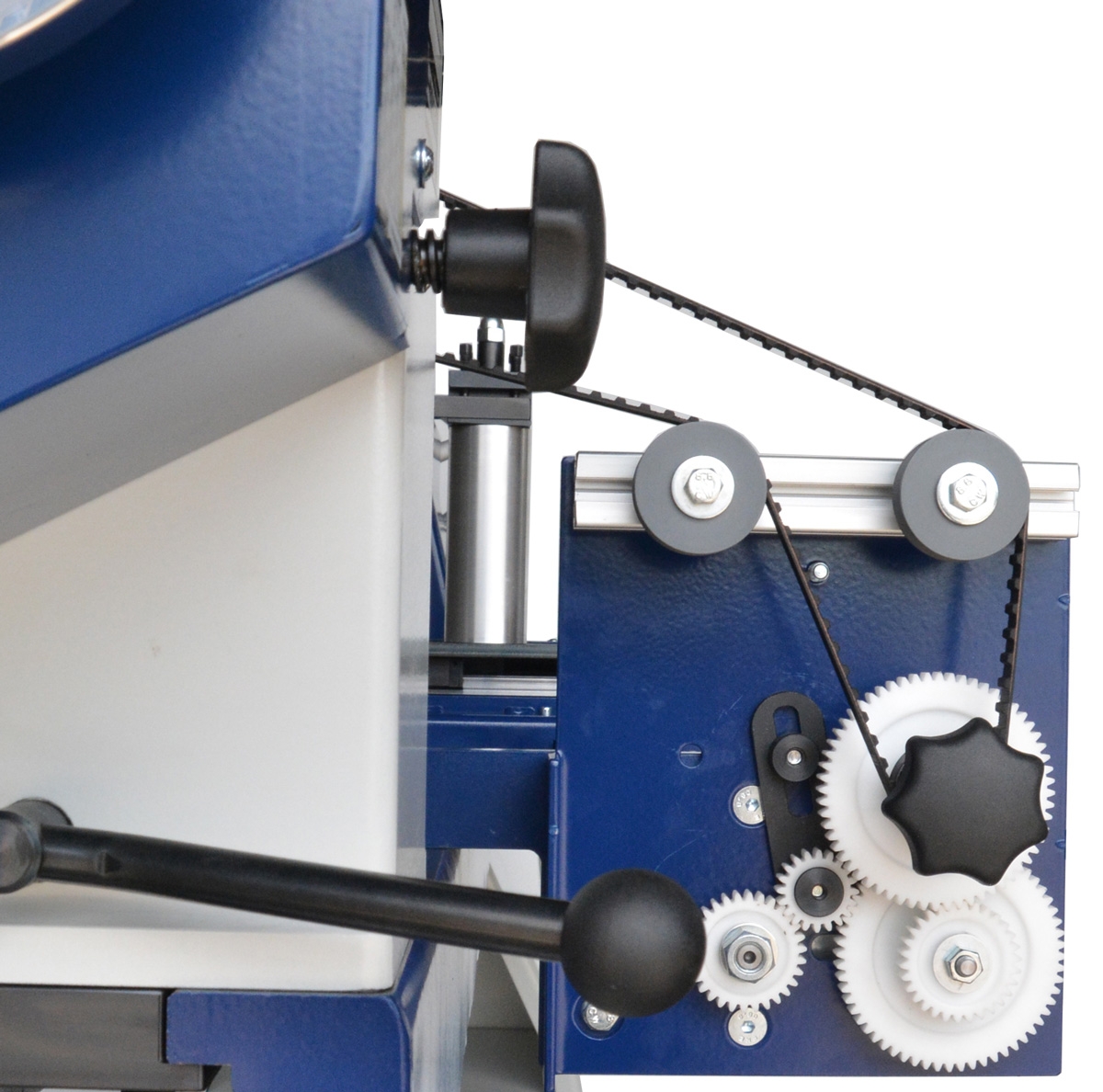

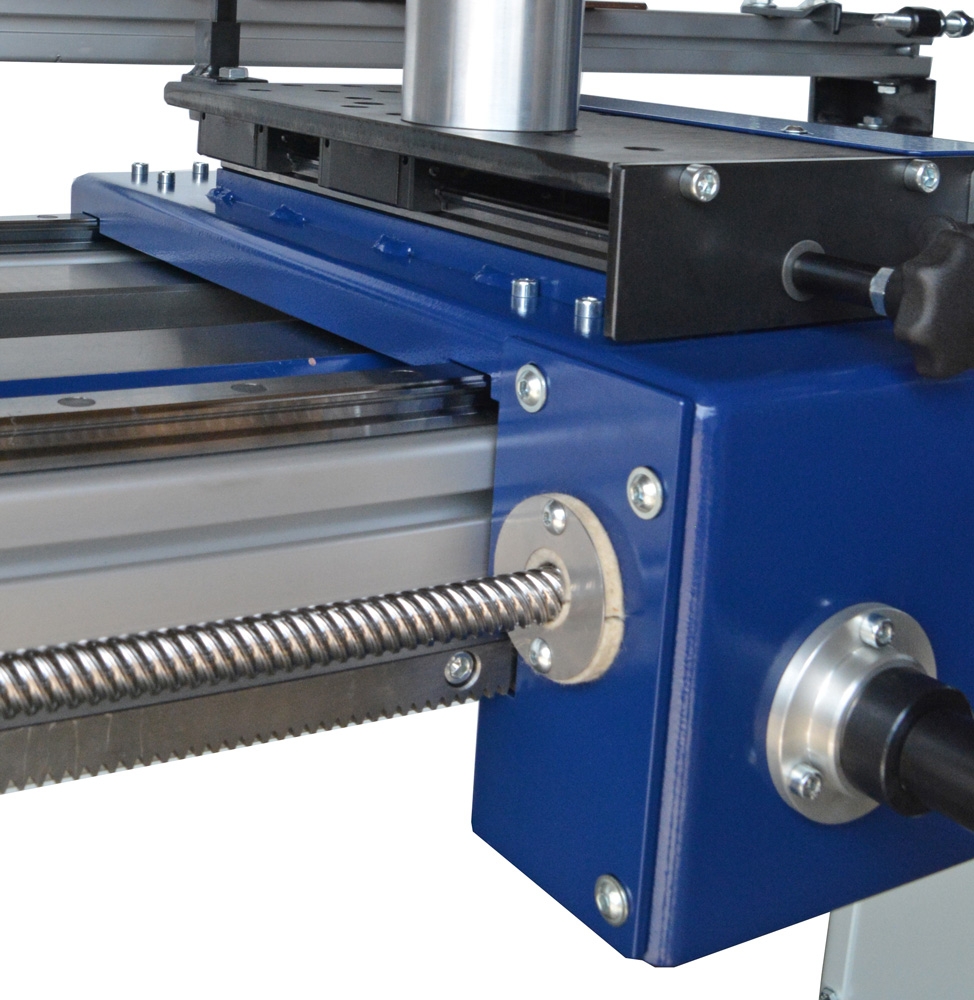

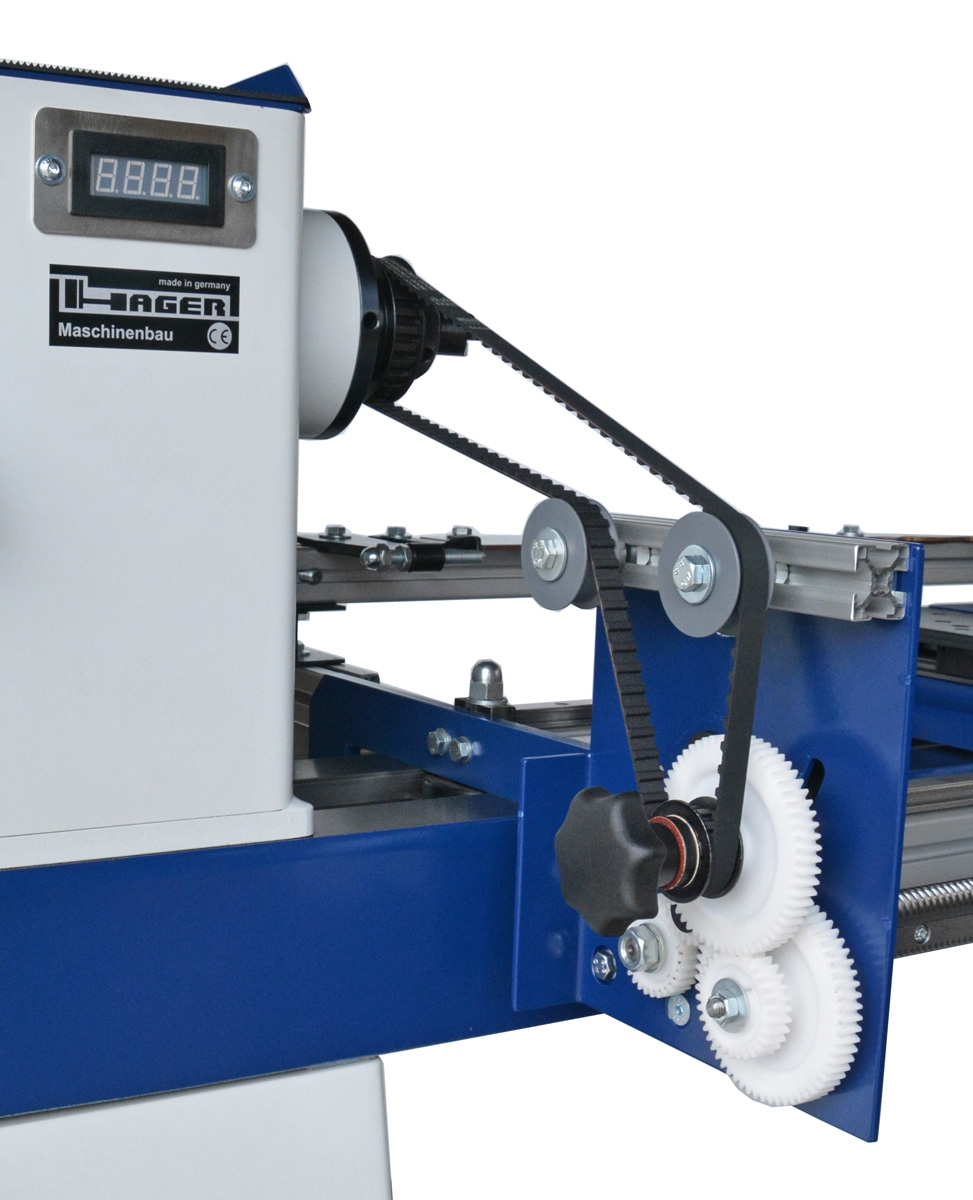

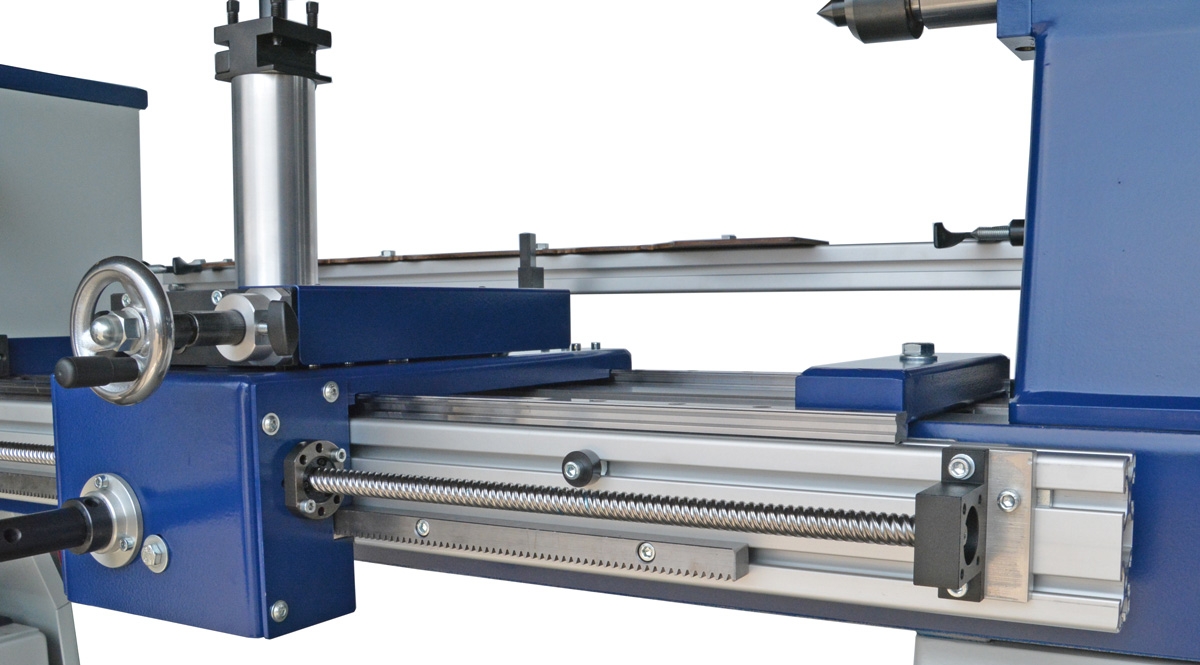

Der Vortrieb wird mittels getriebeuntersetzen Handradantrieb auf einer spielfreien Zahnstange ermöglicht. Die synchrone Übertragung auf die Haupt-Spindel erfolgt mittels einer hochwertigen Kugelumlaufführung, einer Zahnrad-Übersetzung und einem vorgespannten Riemen. Durch diese hochwertige Bauweise wird eine spielfreie und gleichzeitig leichtgängige Übertragung zwischen Werkstück und Fräser-Halterung ermöglicht.
Beim Winden und Kannelieren erfolgt die Bearbeitung durch eine Oberfräse. Da beim Winden die Bearbeitung in mehreren Arbeitstiefen erfolgt, muss die Verbindung von Werkstück zu Fräser absolut spielfrei sein. Alle Bedienungsmöglichkeiten sind einfach zu erreichen und in Sekundenschnelle umzustellen. Zum exakten Teilen für mehrgängige Fräsungen wird eine Teileinrichtung benötigt.

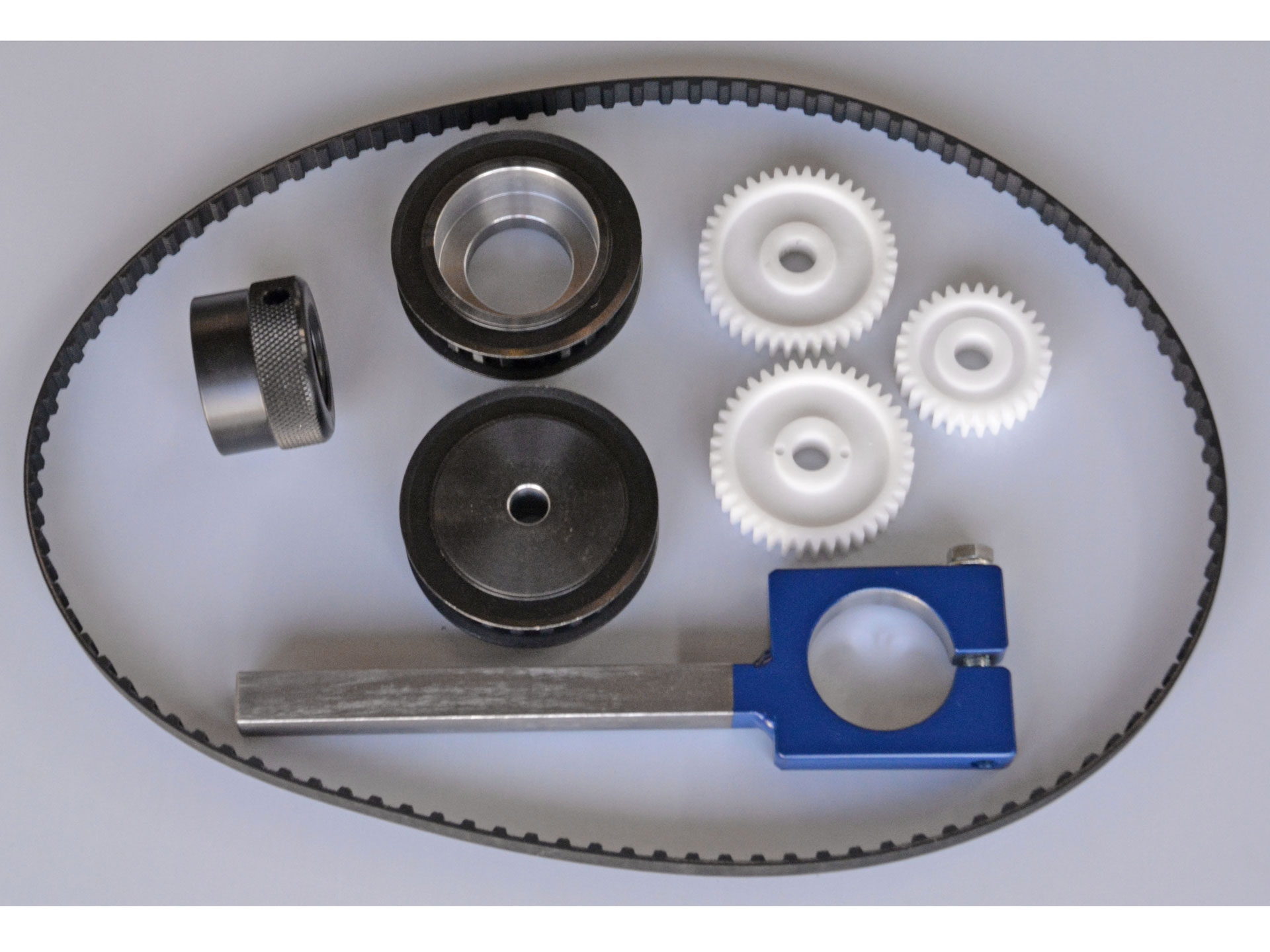

Lieferumfang
Anbausatz HWK800:
- Kugelrollspindel mit Mutter
- Kugelrollspindelabdichtung mit Deckel u. Schrauben
- Stahlzahnscheibe 24er mit Bohrung 34/50 mm
- Stahlzahnscheibe 24er mit Bohrung 12 mm
- Stahlzahnscheibe 12er mit Bohrung 12 mm
- HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm
- HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm Verbindungslöcher
- Zahnriemen L050 Länge je nach Spitzenhöhe
Technische Daten
- Steigungen: 10 / 20 / 40 / 80 / 160 mm
- Links- /Rechtsdrall über Zusatzrad
- Oberschlitten auskuppelbar zum Abtasten
- Oberschlitten feineinstellbar mit Sterngriff
- Riemenspäneschutz
- magnetische Abdeckung
- Oberfräshalterung mit Eurobund 43mm
- Stahlrändelmutter mit Innengewinde M33 DIN 800
