HAGER Originalabtastung HL 100-Z

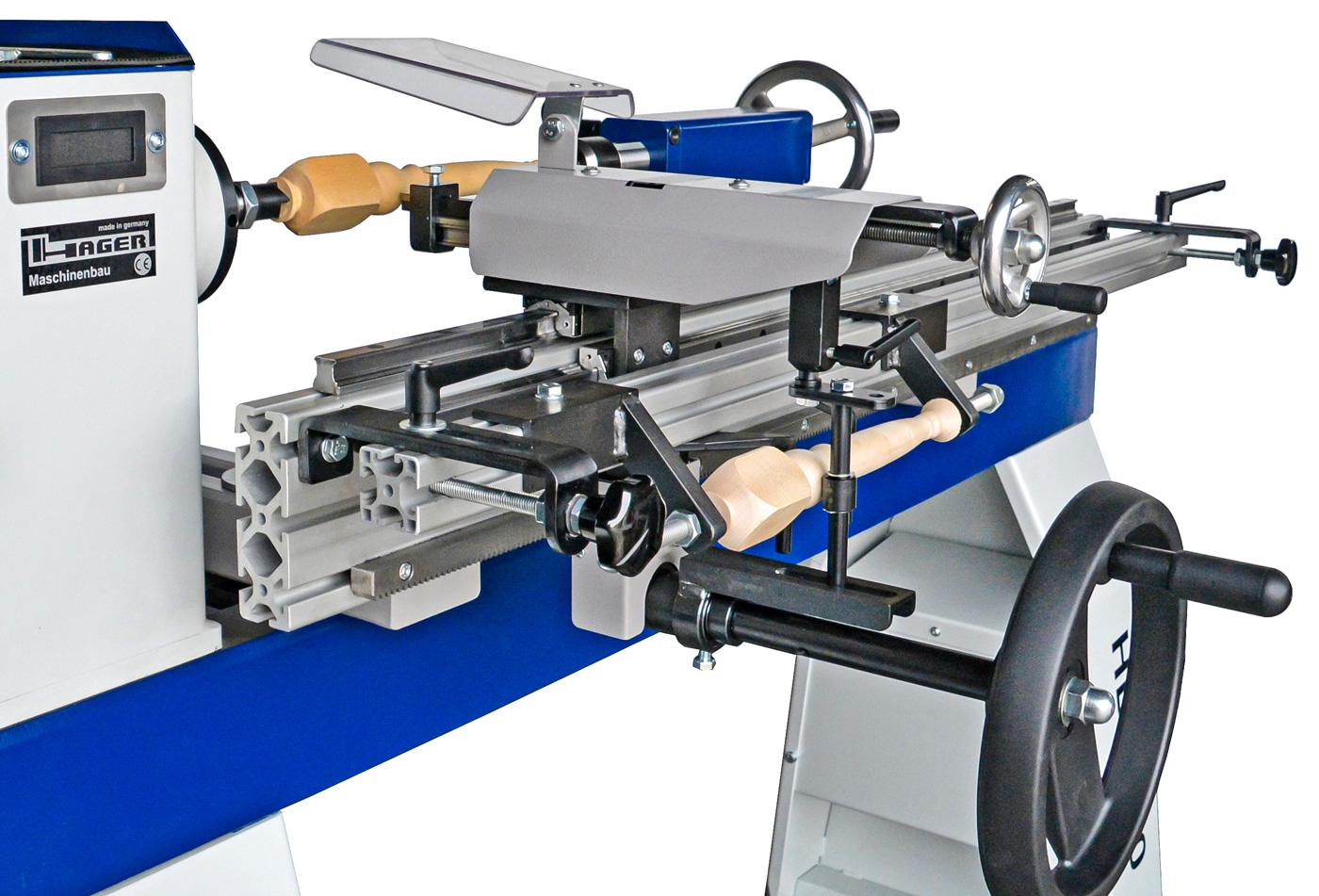

Optionale Originalabtastvorrichtung zu HAGER Längkopierwerk HL 100-Z.
282,62 €
% 297,50 € (5% gespart)Produktinformationen "HAGER Originalabtastung HL 100-Z"
Optionale Originalabtastvorrichtung zu HAGER Längkopierwerk HL 100-Z.
Zubehoer

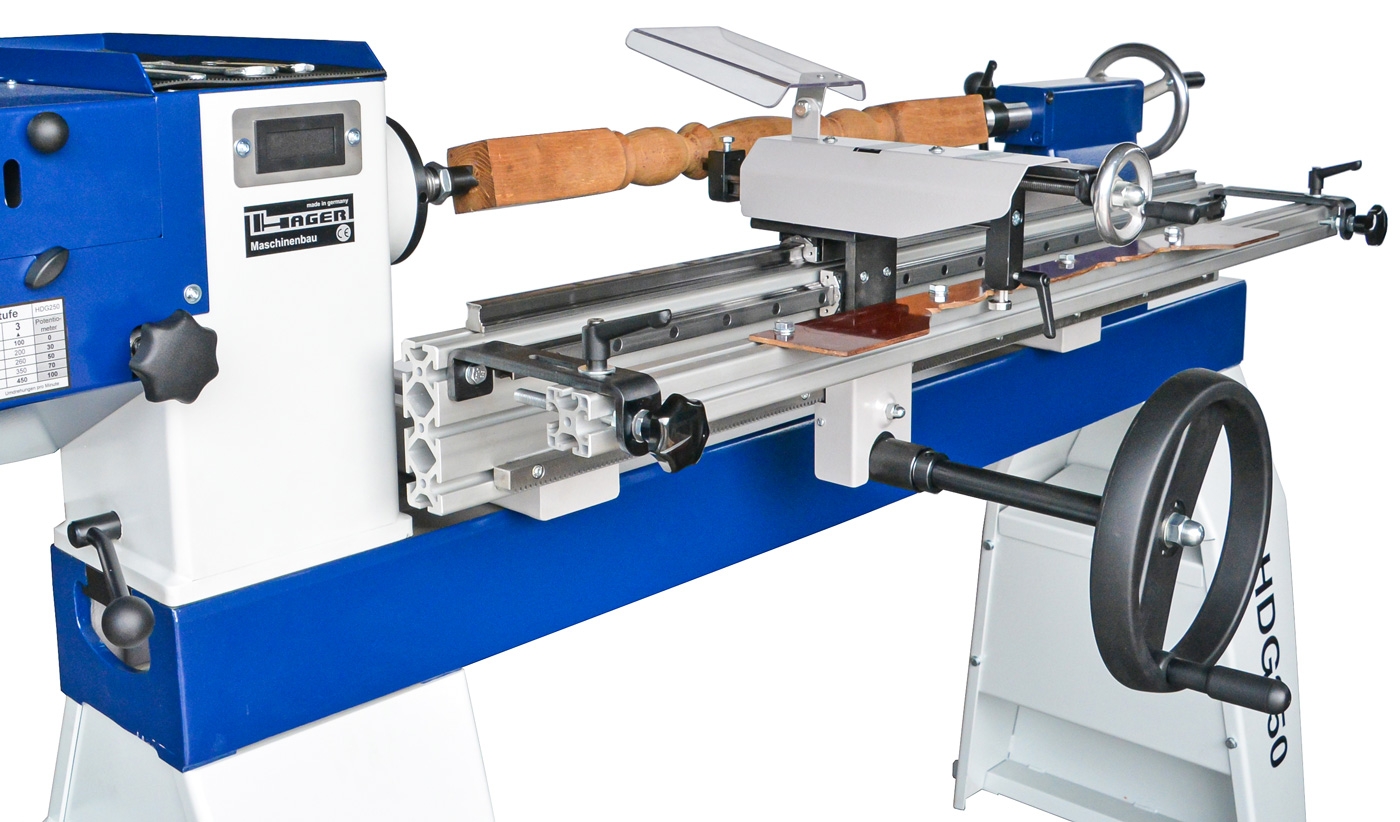

Das Längskopierwerk mit stabilem Doppelführungssystem!Die Bewegung erfolgt über eine Zahnstange mit Untersetzungsgetriebe und einem großen Handrad mit 250 mm Durchmesser. Für eine maßstabsgetreue Kopie von der Schablone besitzt das Gerät eigene Taster für Rund- und Spitzstahl.Die obere Stahlhalterführung wurde mit wartungsfreien Hochleistungs-Kugelumlaufrollenführungen ausgeführt. Zudem verfügt das Längskopierwerk über ein spielfreies, leichtgängiges Doppelführungssystem. Die Endanschläge sind einstellbar.Bei langen, dünnen Teilen sollte das Werkstück mit einer Lünette gehalten werden. Die empfohlene Mindestleistung der Drechselbank ist 1,1 kW.Vorteile des neuen Modells HL 100-Z gegenüber Vorgängermodell HL 100-F (X):Stabileres DoppelführungssystemMehr Profiltiefe (110 mm) mit großen SchabloneneinstellwegStahl direkt auf Führung mit neuem einfachem Klemmsystem (näher an der Führung)Beide Haltearme hinten stufenlos verschiebbarFür HAGER und Fremdfabrikate (DRECHSELMEISTER, ... ) bestellbar.WICHTIG bei Bestellung! Bitte immer Fabrikat / Type und Spitzenhöhe der Drechselbank angeben! Lieferumfang Grundausstattung:Schablonenrohling 85 x 4 x 1.000 mmGlockenmesser 20mm HSS mit gekröpften HalterHartmetallwendeplatte HW08 mit Stahlhalter 12 x 12 mmUnterlegblech für exakte Einstellung auf SpitzenhöheSchwenkbarer PlexiglasschutzBedienungsanleitungOptional: Originalabtastvorrichtung HL 100-Z Technische Daten Kopierlänge 1.040 mmProfiltiefe 110 mmAbmessungen Länge x Tiefe 1.200 mm x 760 mmVerfügbare Haltearme für Spitzenhöhen 200 / 225 / 250 / 300 mmStahlaufnahme 12 x 12 mmGewicht ca. 42 kg
