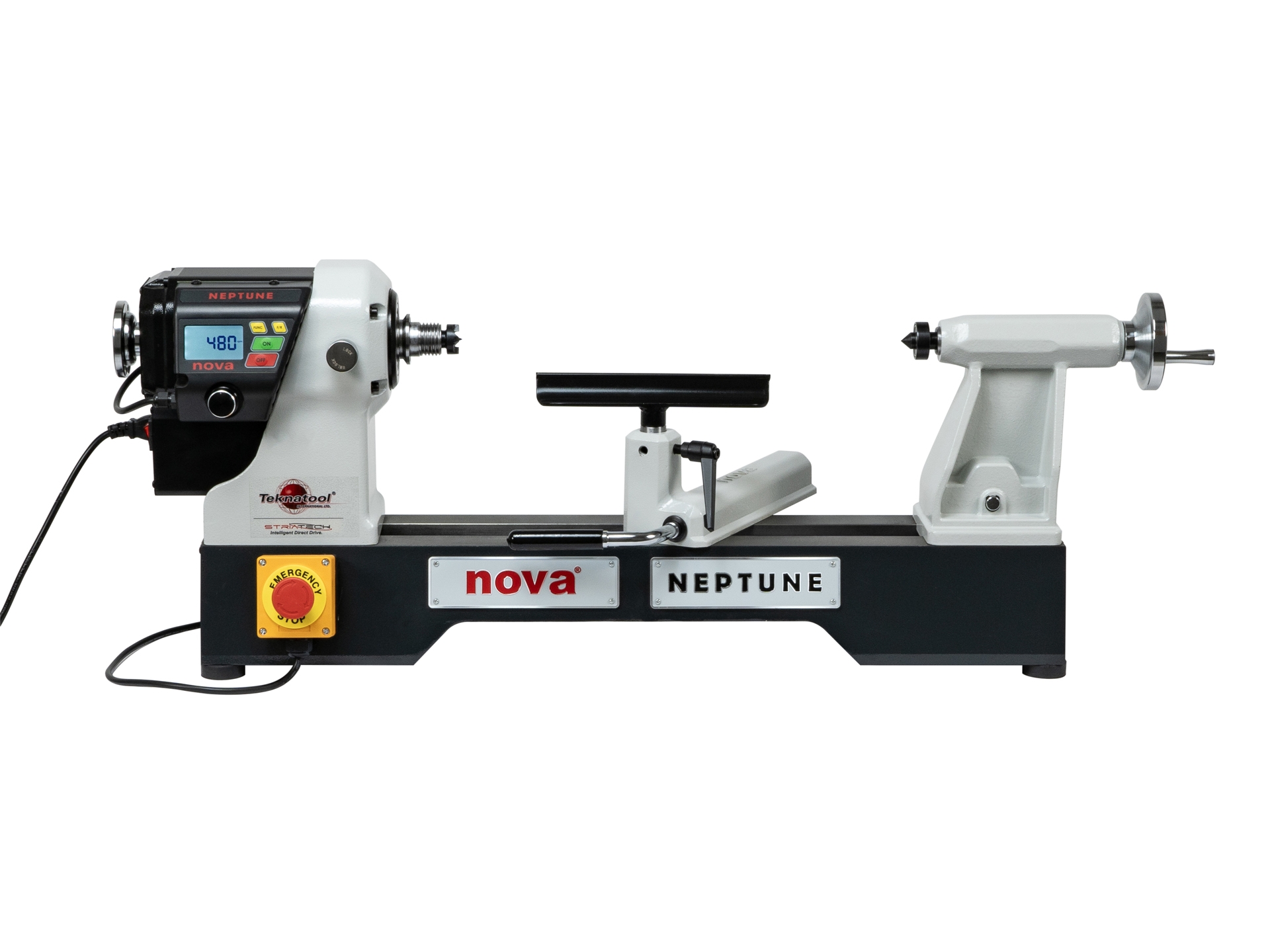

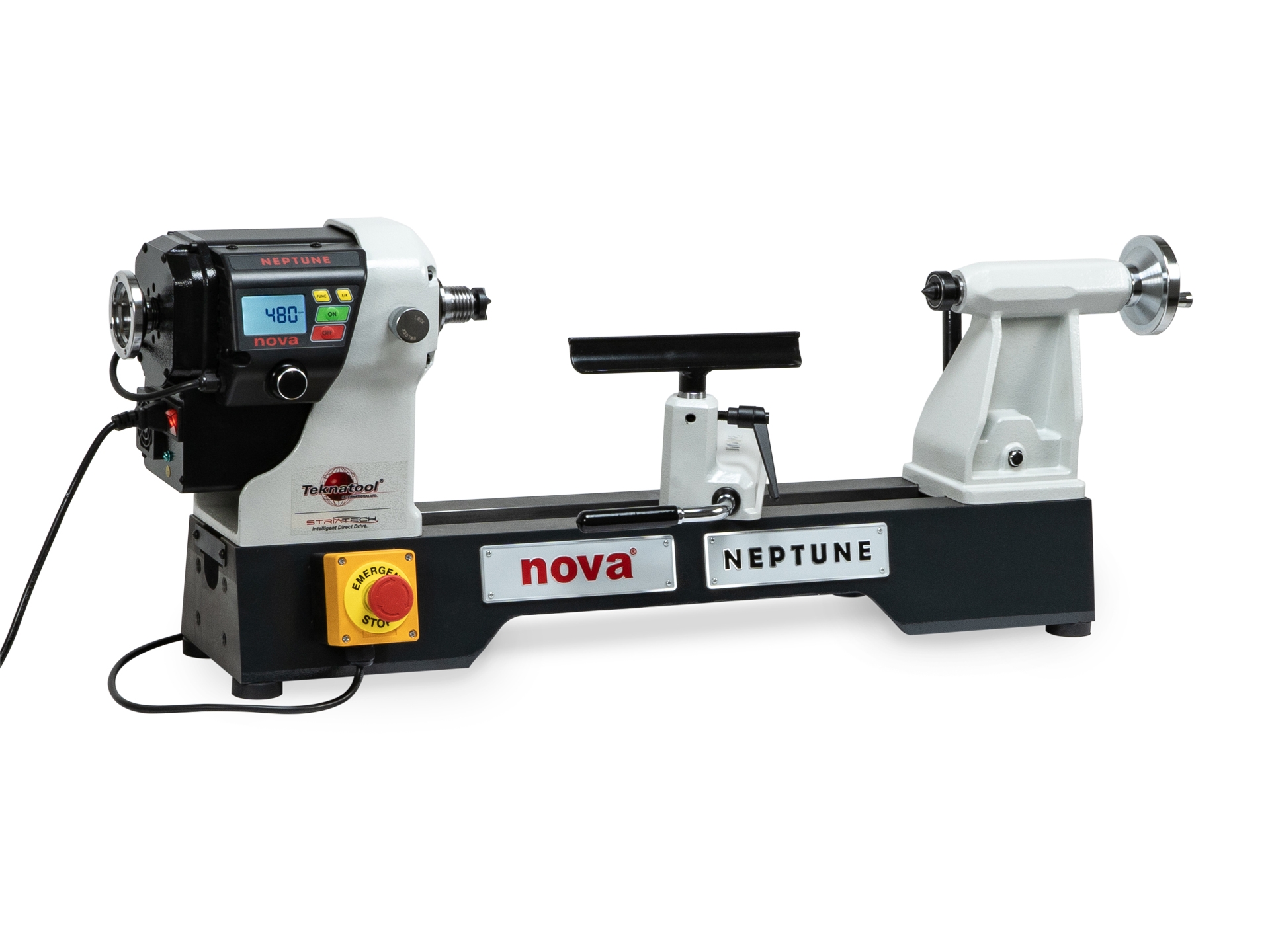

NOVA NEPTUNE 190 DVR Tischdrechselbank
Kein Riemenumlegen! Die neue, kompakte TEKNATOOL Drechselmaschine mit DVR Direktantrieb!
1.386,35 €
% 1.486,51 € (6.74% gespart)Produktinformationen "NOVA NEPTUNE 190 DVR Tischdrechselbank"
Kein Riemenumlegen! Die neue, kompakte TEKNATOOL Drechselmaschine mit DVR Direktantrieb!
Erleben Sie alle Funktionen einer vollwertigen DVR-Maschine mit Direktantrieb auf einer Tischdrechselmaschine. Die NEPTUNE ist eine 1,5 PS starke Drechselbank mit intelligentem Digitalmotor mit Direktantrieb und definiert die Möglichkeiten in der MIDI-Maschineklasse völlig neu.
Über den Drehzahlregelknopf kann die Drehzahl von 50 U/min bis zu 4.000 U/min eingestellt werden, ohne dass das Drehmoment darunter leidet.
Zu den herausragenden Merkmalen und Spezifikationen der NEPTUNE gehören ein um 360 Grad schwenkbarer und verschiebbarer Spindelkopf, ein Drehdurchmesser von ca. 380 mm über dem Bankbett und ca. 457 mm Spitzenweite.
Egal, ob Sie große oder kleine Projekte drechseln möchten, die unvergleichliche, intelligente Motortechnologie der NEPTUNE verfügt über eine einfach zu bedienende, intelligente Softwaresteuerung und bietet eine reibungslose Leistung und viel Kraft auch unter Last.
Highlights:
- Intelligente Motortechnologie für einen sanften und leistungsstarken Direktantrieb, ohne Riemenumlegen. Fortlaufende Überwachung der Spindelposition für optimale Spindelgeschwindigkeit. Automatische Erhöhung der Leistung bei Erkennen zusätzlicher Belastung

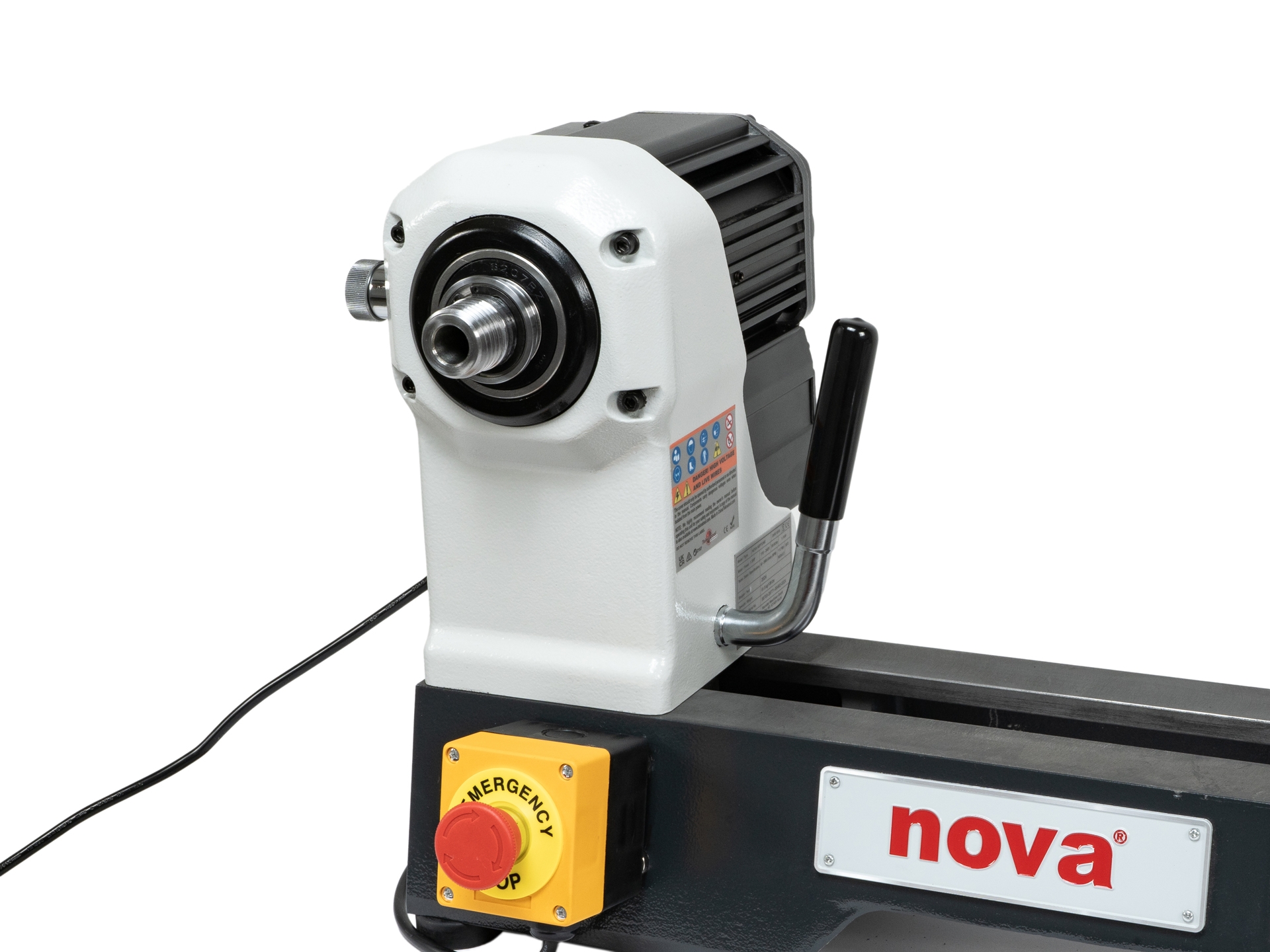

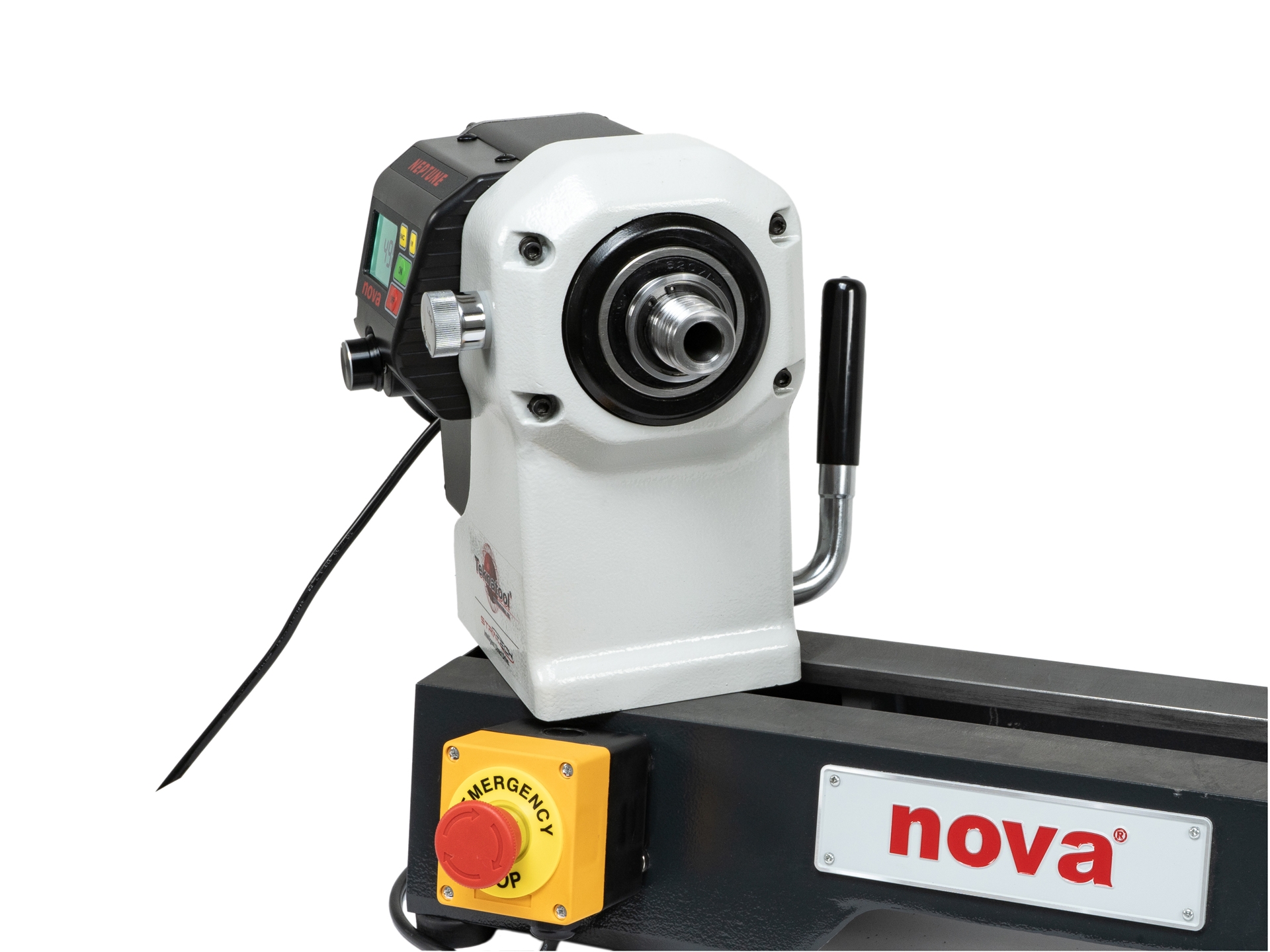

- Der um 360° schwenkbare und verschiebbare Spindelstock lässt sich in jeder Position arretieren und verfügt über Rastpunkte bei 0°, 22,5°, 45°, 90° und 180°
- Die Spindel ist mit einem M33x3,5 Spindelanschluss mit MK2 Konus und einer ASR-(Euro-)Ablaufsicherungsnut* ausgestattet

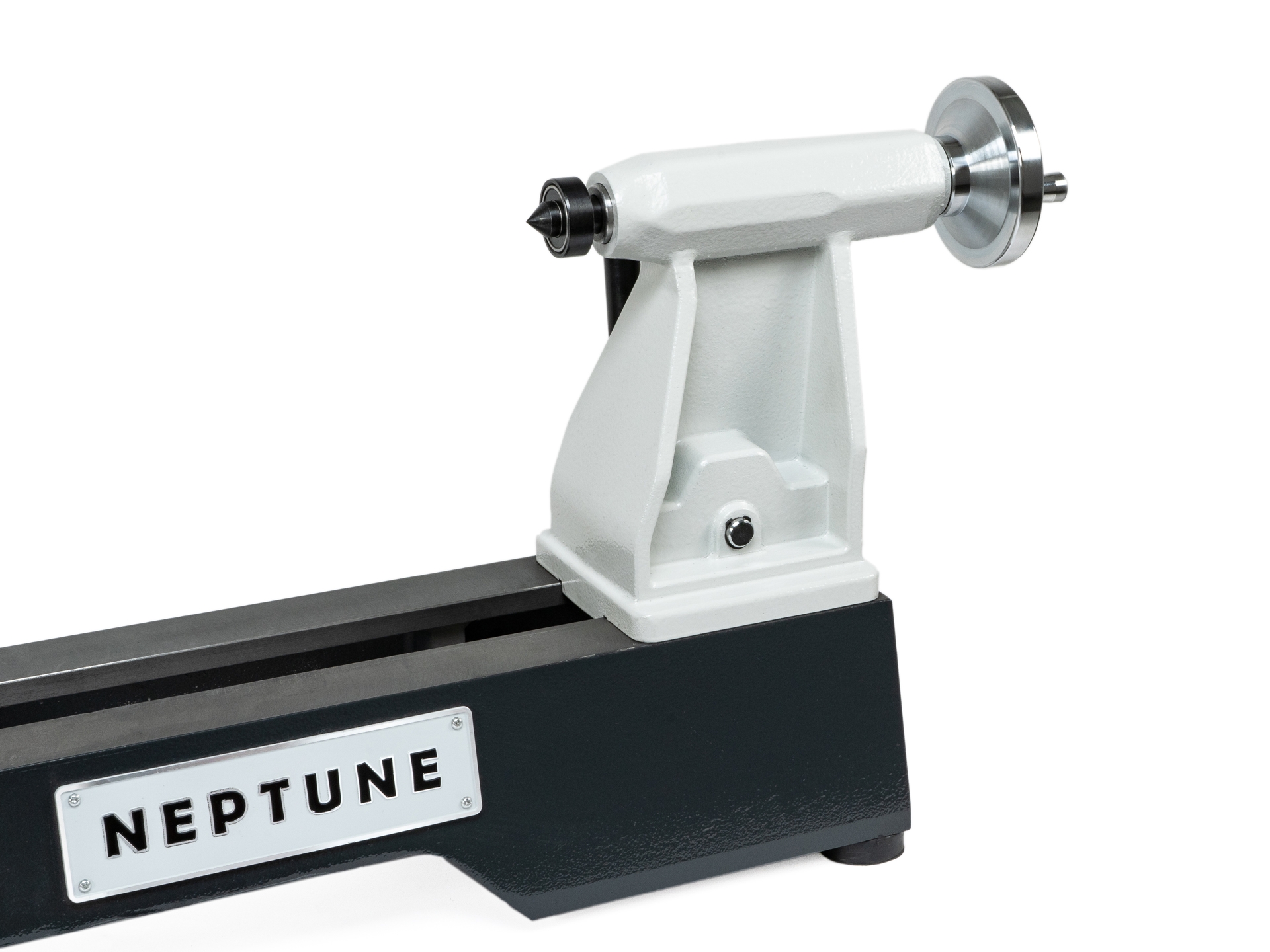

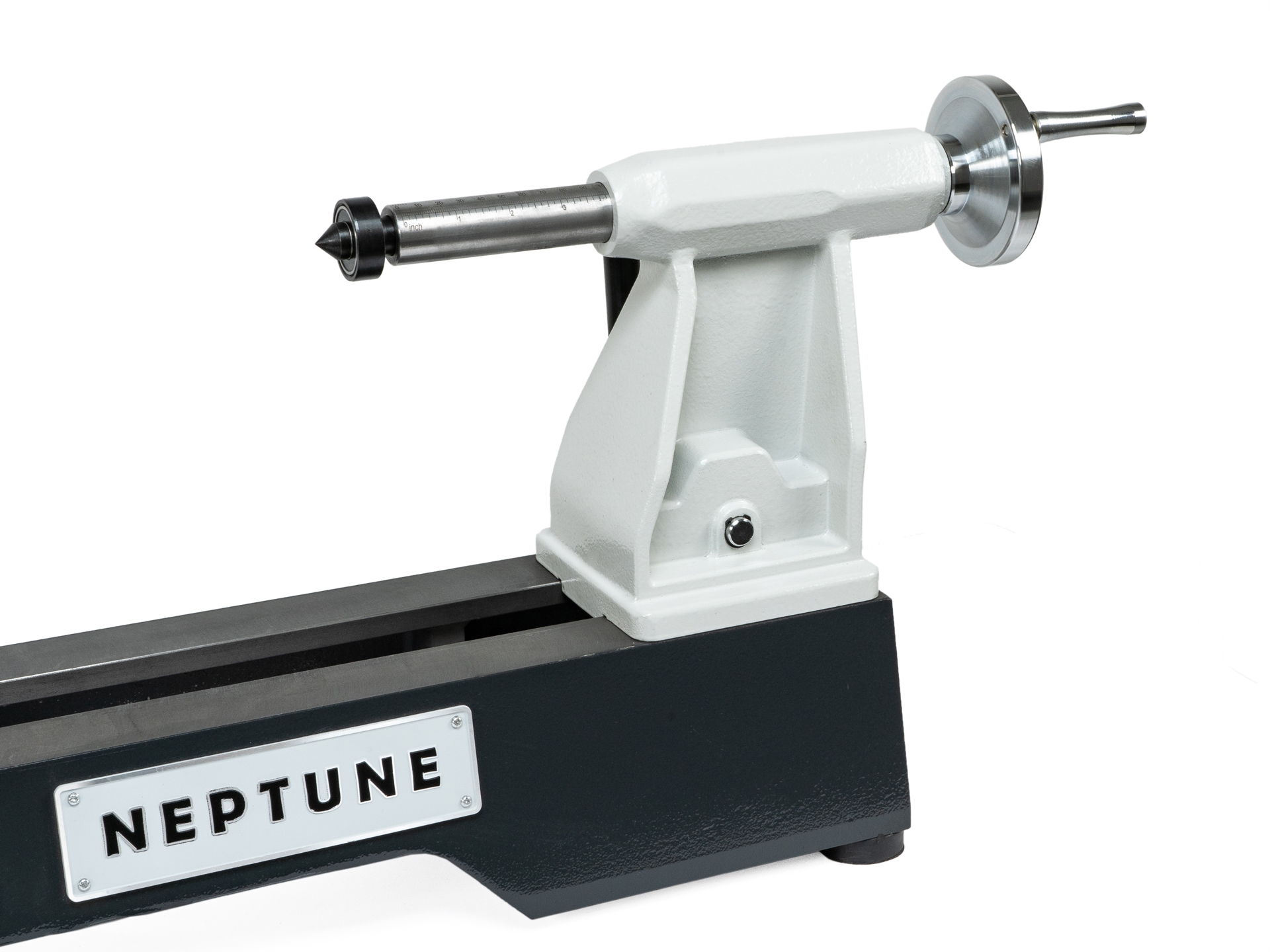

- Der Reitstock hat eine Pinole mit MK2 Konus und 100 mm Verfahrweg (selbstauswerfend)

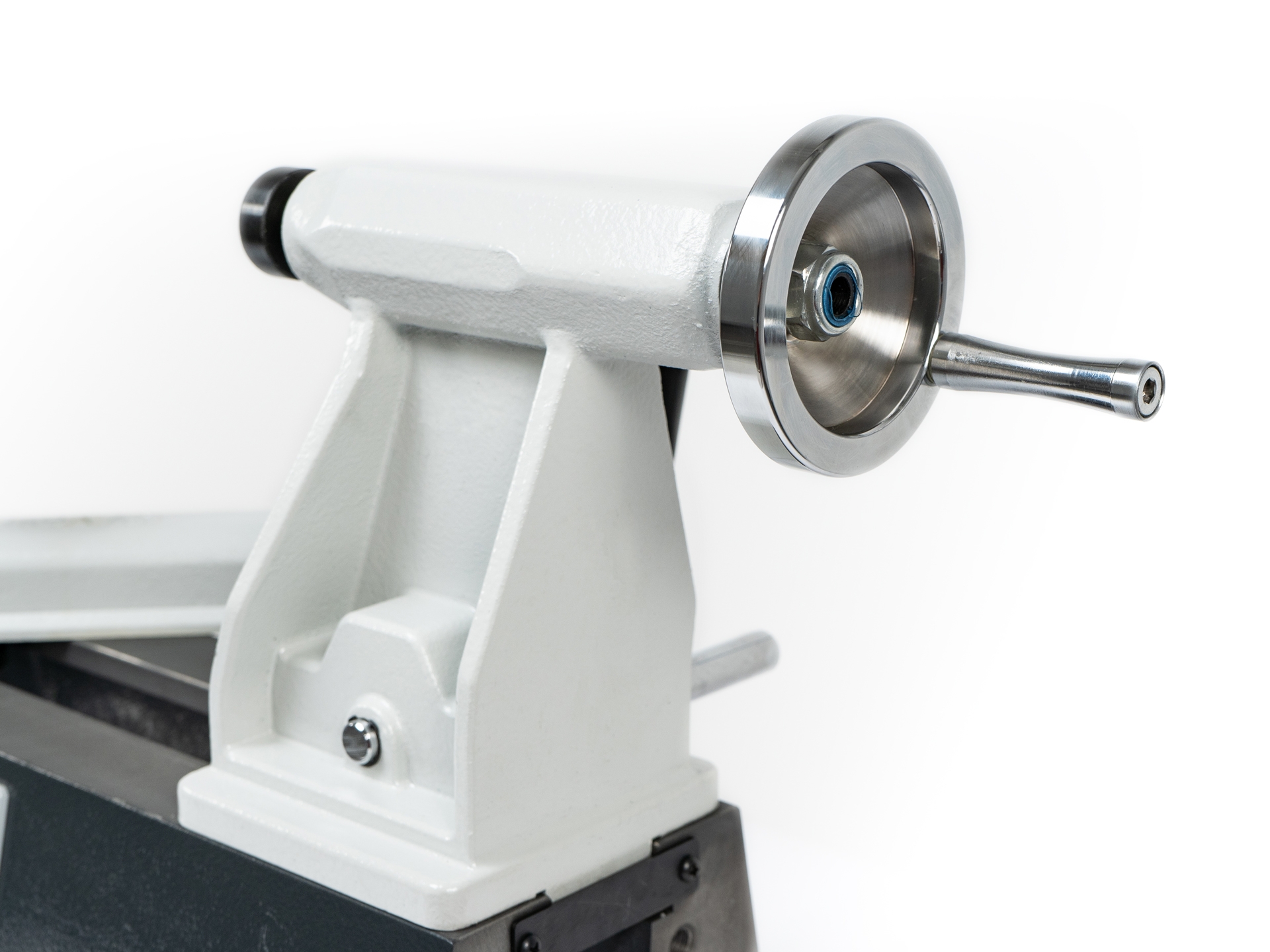

- Handrad am Reitstock mit gelagerter Kurbel

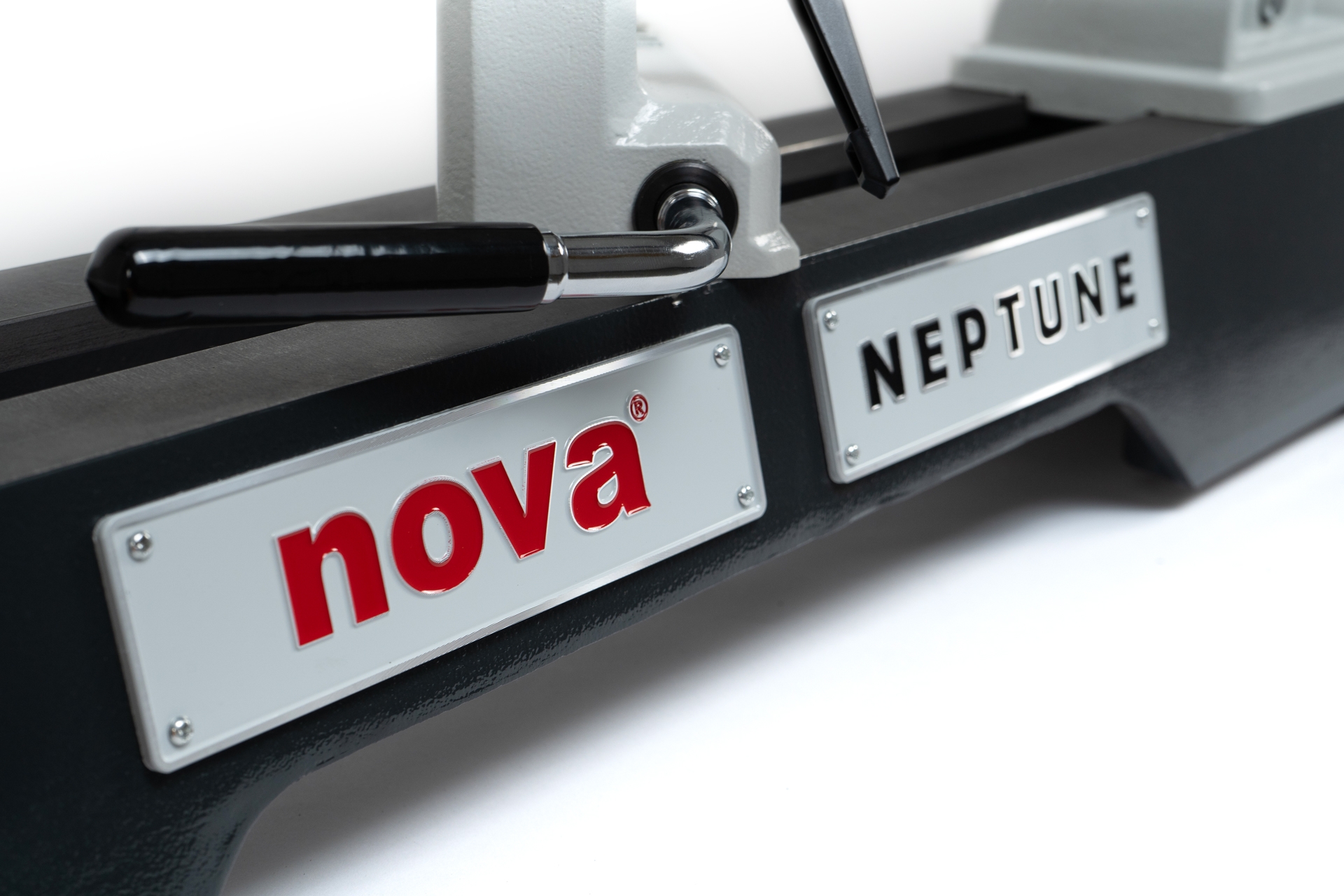

- Bankbett aus Grauguss: die spezielle Rippenstruktur zur Absorption von Vibrationen über das gesamte Bankbett garantiert eine außergewöhnliche Festigkeit
- Drehmomentstarker 1,5 PS Digitalmotor mit Direktantrieb
- 190 mm Spitzenhöhe (Drehdurchmesser 380 mm über dem Bankbett)
- 457 mm Spitzenweite (optional erweiterbar mit Zusatzbett)

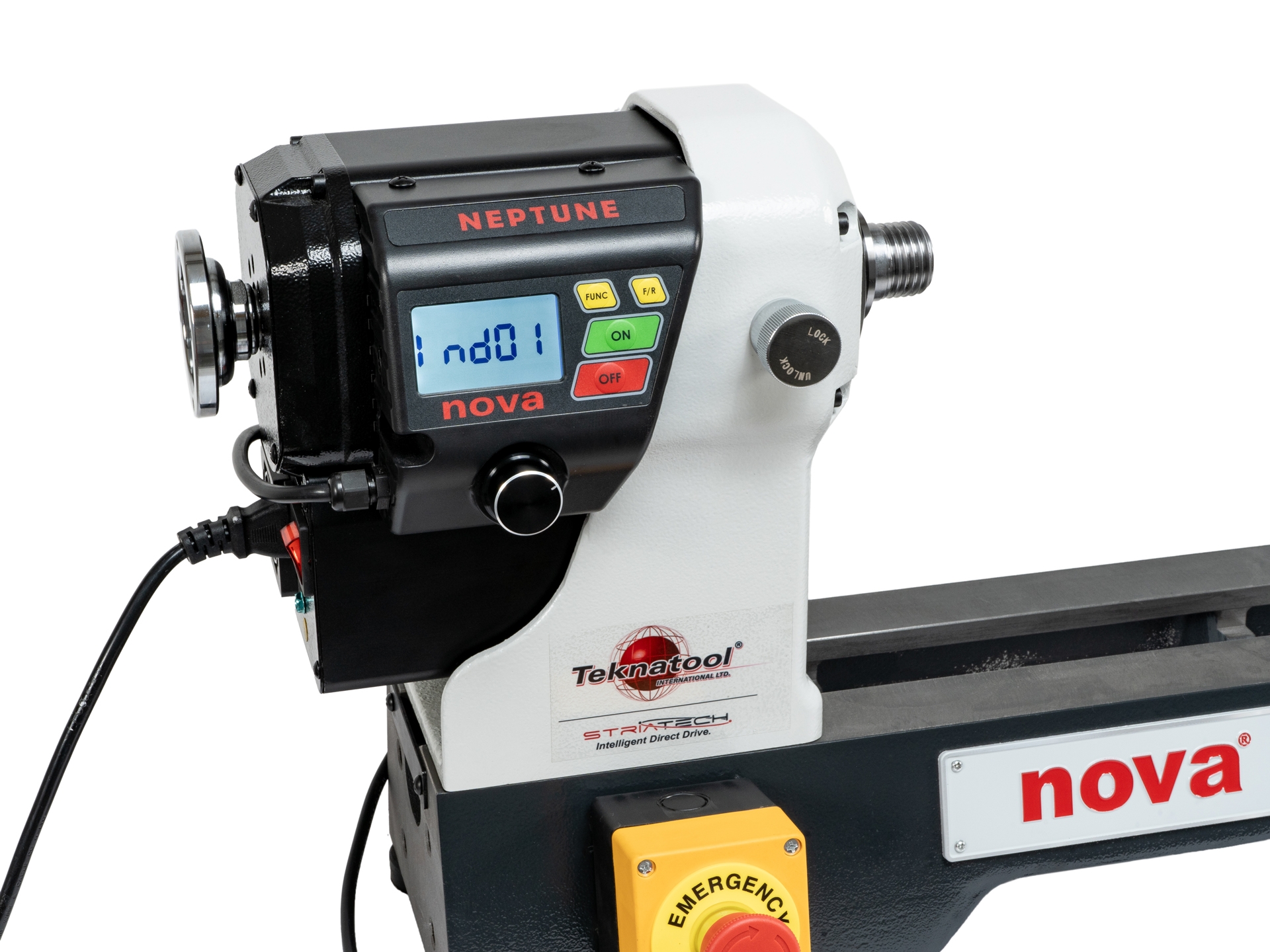

- 24-teilige digitale Indexierung (24-Schritt Teileinrichtung) auf dem Bildschirm
- Handauflagenoberteil 230 mm (Zapfen 25,4 mm) mit Rundstahlauflage

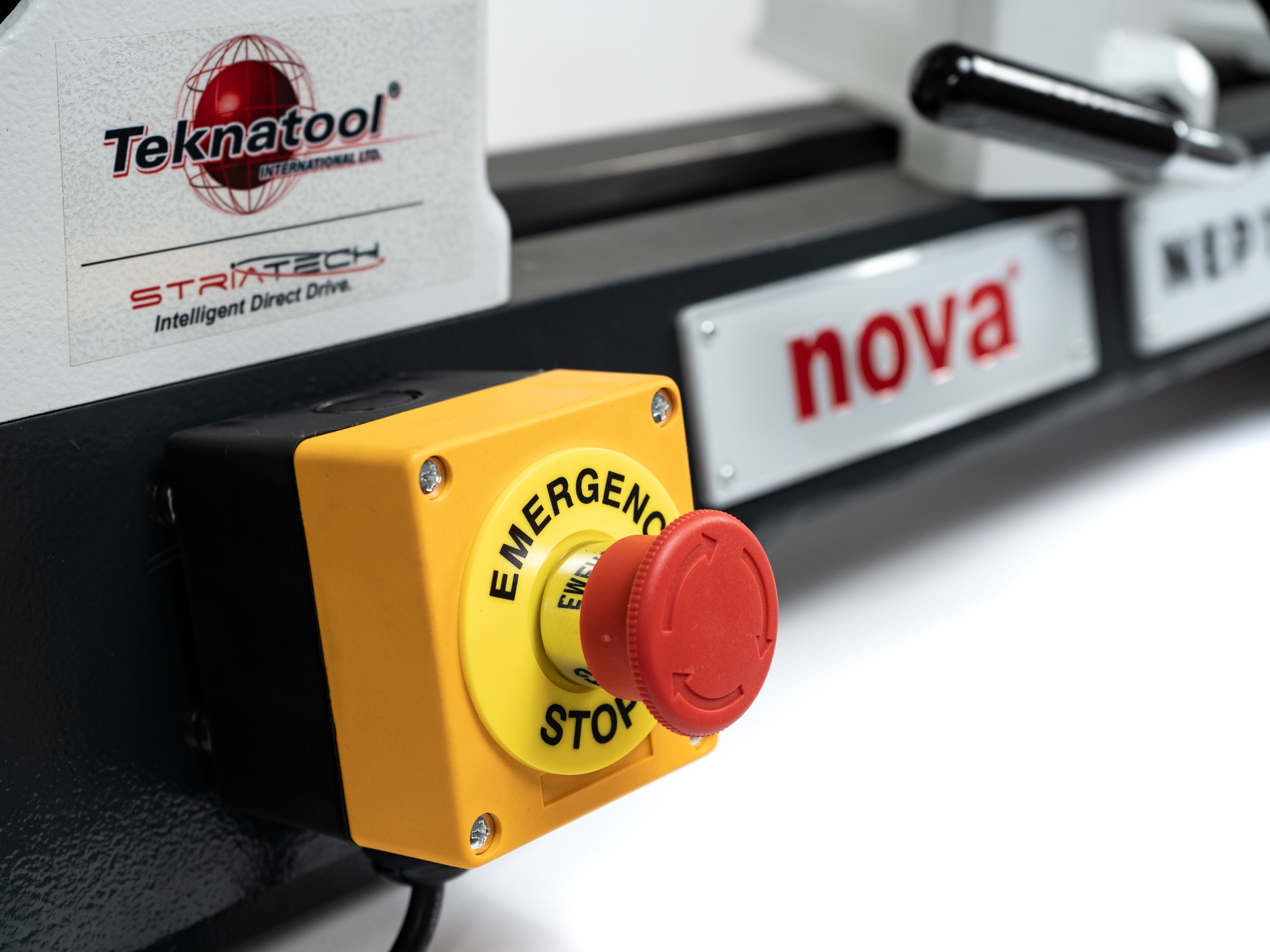

- Mobiler Not-Halt-Schalter mit Magnetfunktion
- Inklusive Mitnehmer MK2, Mitlaufkörner MK2, Planscheibe 80 mm, Doppelkonus (zum einfachen Ausrichten der Spindelflucht), Bedienwerkzeug
- Garantie:
- 10 Jahre auf Motor (Lager und Sensoren ausgenommen)
- 5 Jahre auf mechanische Teile und Elektronik (Verschleißteile ausgenommen)
Die Details:

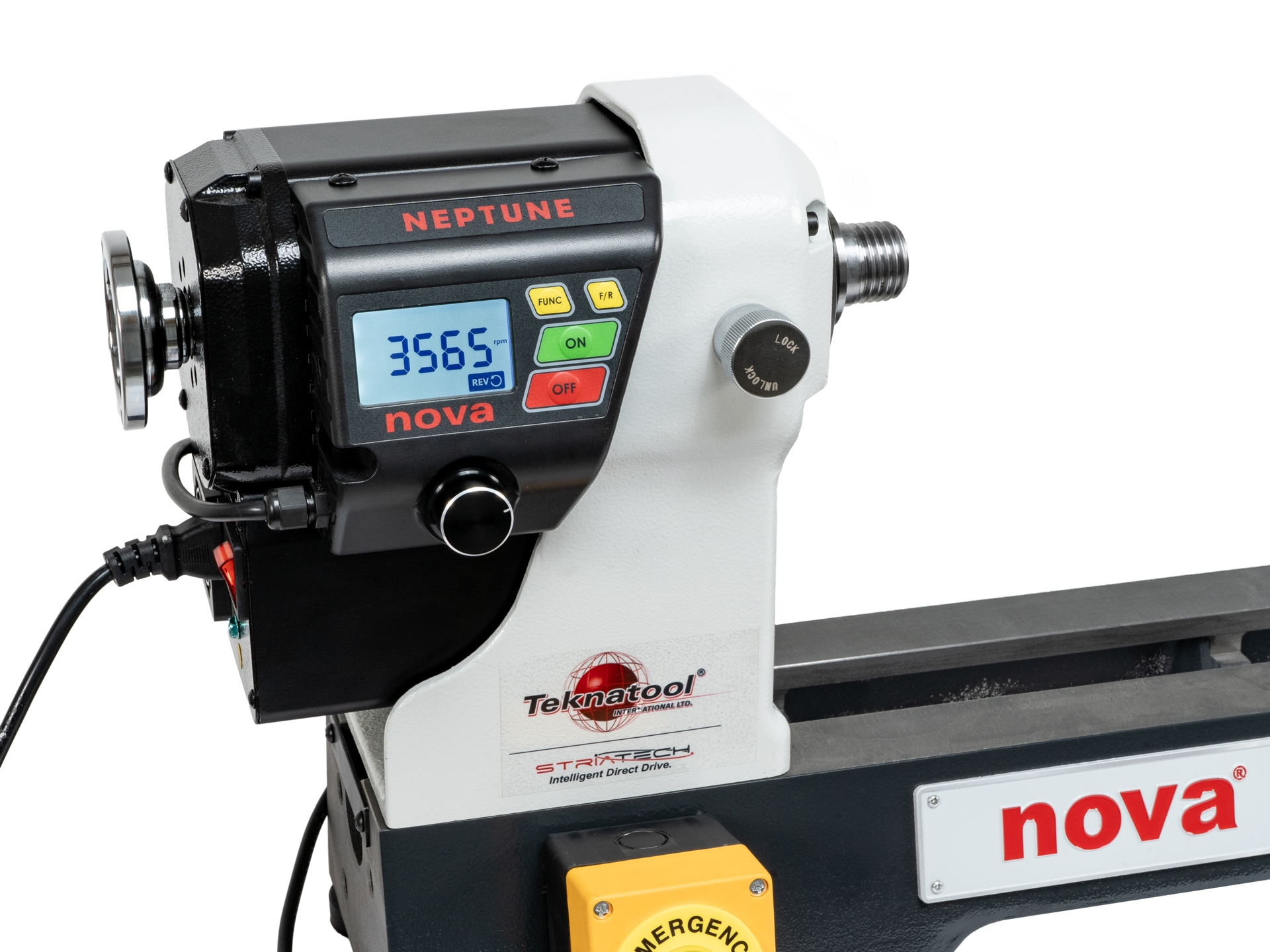

Intelligenter Direktantrieb:
Ohne Riemen oder Riemenscheiben wählen Sie einfach Ihr Material, nehmen Ihren Meißel in die Hand und machen sich an die Arbeit. Die Drehbankspindel ist der Rotor des intelligenten, direktangetriebenen Digitalmotors: Er hat mehr als genug Leistung (Spitzenleistung 1,5 PS) - und ein hohes Drehmoment bei niedrigen Drehzahlen - mit einem einfach einstellbaren, großzügigen Drehzahlbereich.
Geschwindigkeitseinstellung ohne Riemenumlegen:
Es gibt 4 vorprogrammierte (und anpassbare) Geschwindigkeitseinstellungen. Diese sind praktisch für die Voreinstellung Ihrer bevorzugten Drehgeschwindigkeiten, oder für das Abspeichern spezifischer Projektgeschwindigkeiten (von Grob-, Form-, Fein- und Endbearbeitung).
XL/Unwucht-Modus:
Die NEPTUNE verfügt über zwei Geschwindigkeits-Modi, die im Menü angepasst werden können:
- Normaler Modus: Mit normalem Geschwindigkeitsanstieg - geeignet für die meisten Anwendungen
- Unwucht Modus (XL-Modus): Für ein langsames Hochfahren auf die eingestellte Geschwindigkeit - ideal für größere und schwerere, oder unwuchte Werkstücke
Elektronische Bremse:
Ein grundlegender Bestandteil des Drechselns ist das Anhalten eines sich bewegenden Werkstückes, um den Schnitt- und Drechselfortschritt zu überprüfen.
Ein zügiges Anhalten der Drechselbank spart Zeit und ist sicher; der Anwender wird dadurch nicht dazu verführt, mit dem Handrad „mitzubremsen“.
Mit der elektronischen Bremse der NEPTUNE werden Werkstücke schnell und zuverlässig abgebremst.
Energieeinsparung:
Die NEPTUNE hat das Potenzial, bis zu 80 % des Stromverbrauchs im Vergleich zu herkömmlichen AC/DC-betriebenen Drechselmaschinen einzusparen. Es wird nur so viel Leistung wie benötigt gezogen: der leistungsstarke, computergesteuerte Digitalmotor des NEPTUNE überwacht auch die Motorbedingungen und stellt die richtige Leistung zur Verfügung, um die eingestellte Geschwindigkeit beizubehalten, wenn unterschiedliche Lasten (z. B. Meißelschneidkraft) auf das Werkstück einwirken. Wenn die Schnittkraft variiert, nimmt der Computer nur so viel Leistung auf, wie für die jeweilige Situation und die Aufrechterhaltung der Geschwindigkeit erforderlich ist.
Sicherheits-Sensorik:
Automatische Erkennung von Einrichtungsfehlern und Sicherheitsproblemen (z.B. gefangenes Werkzeug, Spindelverriegelung aktiv) und intelligente Abschaltung der Spindel.
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
Lieferumfang
- Spindelstock, Reitstock und Bankbett aus Grauguss (alles separat transportierbar für z.B. Märkte)
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Messerauflage 230 mm (Zapfen 25,4 mm)
- Reitstock mit MK2 Pinole 100 mm
- 24-Schritt-Teileinrichtung (am Bildschirm ablesbar)
- Beweglicher, magnetischer Not-Halt-Schalter

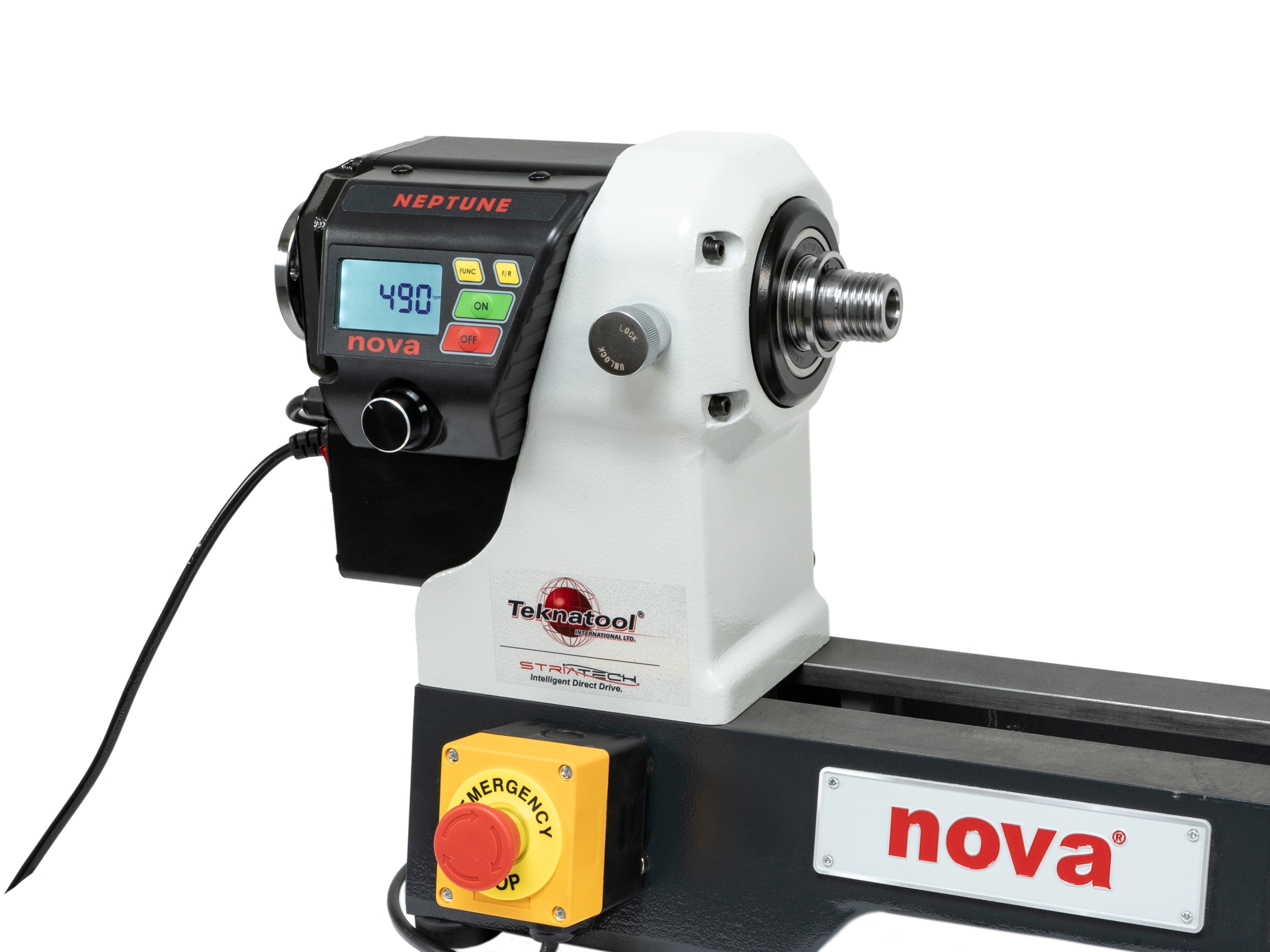

- Digitale Geschwindigkeitsanzeige
- Vorwärts-/Rückwärtslauf
- Doppelkonus MK2 (zum Justieren der Spindelflucht)
- Planscheibe D = 80 mm mit ASR-(Euro-)Ablaufsicherungsnut

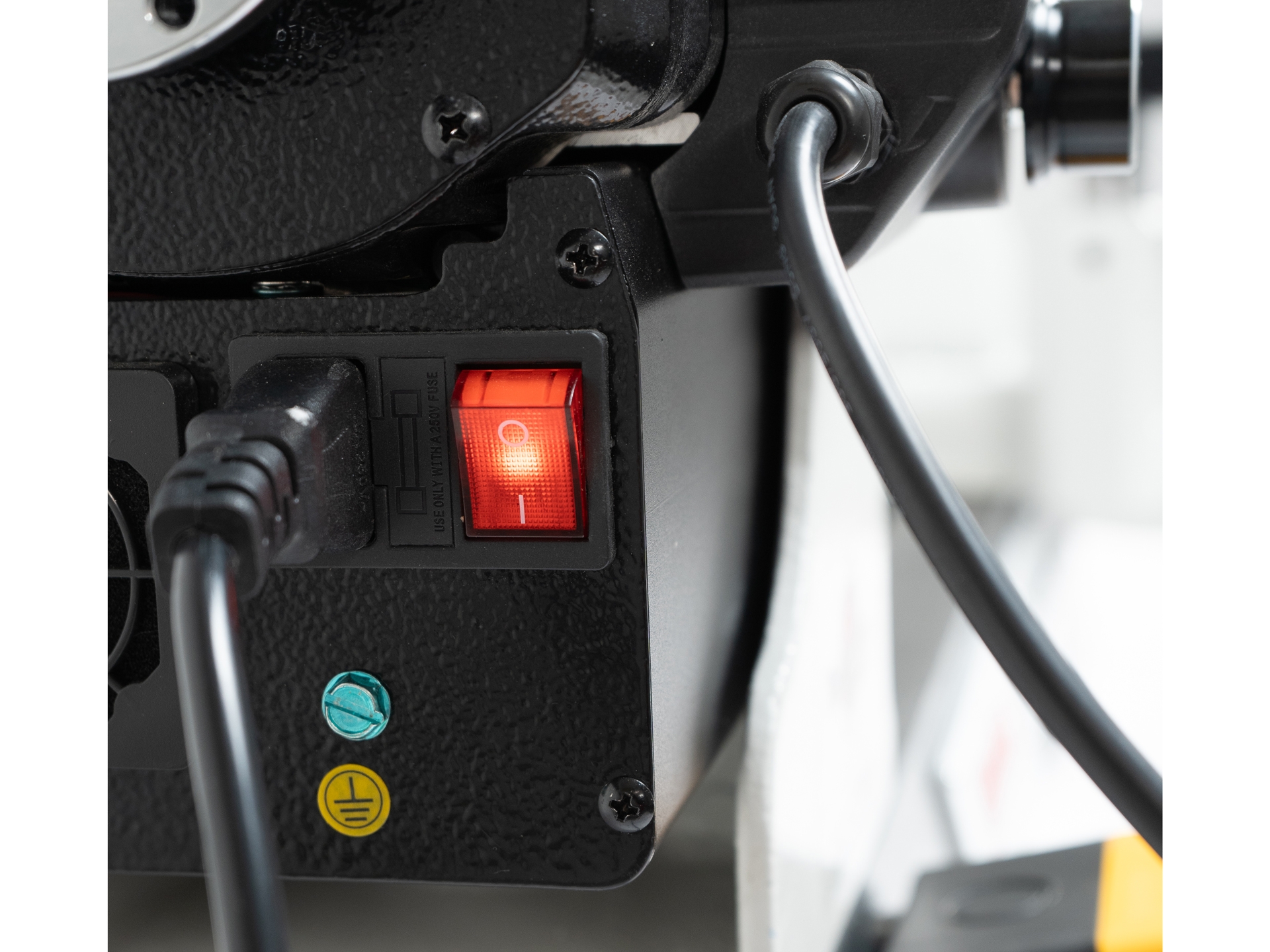

- Mit Hauptschalter (zum stromlos Schalten der Maschine)
Technische Daten
- Spitzenhöhe ca. 190 mm
- Spitzenweite max. 457 mm (optional erweiterbar!)
- Spindelanschluss M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut*
- Spindel und Reitstock Konus MK2
- Drehzahl stufenlos (Direktantrieb): 50 – 4.000 U/min
- 24-Schritt-Teileinrichtung am Bildschirm
- Motor 1,5 PS (230 V) mit Vor- und Rückwärtslauf
- Reitstock Pinolenweg 100 mm (mit Skala und Handrad mit gelagerter Kurbel)
- Vierzackmitnehmer, Mitlaufkörner und Doppelkonus MK2
- Messerauflage (Handauflagenoberteil) ca. 230 mm (mit Zapfen 25,4 mm)
- Planscheibe 80 mm mit ASR-(Euro-)Ablaufsicherungsnut*
- Gewicht Maschine zusammengebaut ca. 60 kg
- Gewicht der Einzelteile (für einfachen Transport, z.B. zu Märkten):
- Spindelstock 24 kg
- Bankbett 22 kg
- Reitstock 9,3 kg
- Handauflage komplett 4,8 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
Marke / Hersteller / Produktverantwortlicher:
TEKNATOOL INTERN. LTD
7D Dallan Place, Rosedale, 0632 Auckland/New Zealand
Neuseeland
Zubehoer
Passend für Drechselmaschinen und Zubehör mit Ablaufsicherungsnut.Eine Drechselmaschine mit M33 x 3,5 Spindelanschluss MIT ABLAUFSICHERUNGSNUT, sowie ein Zubehör (Spannfutter, Planscheibe, etc.) EBENFALLS MIT ABLAUFSICHERUNGSNUT sind die Voraussetzungen für die Verwendung des Ablaufsicherungsringes! (Lieferung ohne Innensechskantschlüssel.)Funktionsweise:Durch die Montage des Ablaufsicherungsringes auf der Nut der Spindel und auf der Nut des Zubehörs wird ein mögliches "Ablaufen" des Zubehörs (z.B. Spannfutter, Planscheibe, etc.) im laufenden Betrieb bzw. beim Abbremsen verhindert. Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Dieser klappbare ASR-(Euro-)Ablaufsicherungsring verfügt über eine präzisionsgefräste Oberfläche und ermöglicht eine sichere Verbindung von geeigneten Drechselzubehörteilen und Ihrer Drechselbank. Die hochwertige Verarbeitung sorgt für einen optimalen Rundlauf und die schlanke Bauform macht ihn passend für eine Vielzahl von Drechselbänken und Zubehörteilen. Mit dem praktischen Klappmechanismus sparen Sie wertvolle Zeit beim An- und Ablegen des Ringes.Voraussetzung:Voraussetzung für die Verwendung des Ablaufsicherungsringes ist eine Drechselbank mit M33 x 3,5 Spindelanschluss MIT ASR ABLAUFSICHERUNGSNUT, sowie ein Zubehör (Spannfutter, Planscheibe, etc.) EBENFALLS MIT ASR ABLAUFSICHERUNGSNUT! Funktionsweise:Durch die Montage des Ablaufsicherungsringes auf der Nut der Spindel und auf der Nut des Zubehörs wird ein mögliches "Ablaufen" des Zubehörs (z.B. Spannfutter, Planscheibe, etc.) im laufenden Betrieb bzw. beim Abbremsen verhindert.Montage:Öffnen Sie den Ablaufsicherungsring und setzen Sie ihn von unten auf die Nut der ASR-Spindel und ASR-ZubehörSchließen Sie den Ring und klappen Sie den Bügel in die dafür vorgesehen AusnehmungKlappen Sie die Schraube in den oberen Teil des ASR und ziehen Sie diese mit Hilfe eines Innensechskantschlüssels an Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Passend für die NEPTUNE 190 DVR und NEPTUNE MAX 190 DVR Drechselmaschinen.Massives Zusatzbett aus Grauguss, passend für die NOVA NEPTUNE Drechselbänke. Damit lässt sich die Spitzenweite der NEPTUNE Maschinen um 405 mm erweitern. Sie ist sowohl rechts als auch links am NEPTUNE Bankbett montierbar. Technische Daten Länge 405 mmGewicht ca. 12,8 kgHöhe 114 mm Marke / Hersteller / Produktverantwortlicher:TEKNATOOL INTERN. LTD7D Dallan Place, Rosedale, 0632 Auckland/New ZealandNeuseeland
Passend für die NOVA NEPTUNE und NOVA NEPTUNE MAX Drechselbänke.Diese Außendrehvorrichtung ermöglicht das Bearbeiten von Werkstücken bis zu einem Durchmesser von ca. 500 mm (abhängig vom Werkstück). Lieferung ohne Handauflage! Technische Daten Gewicht ca. 14 kg Marke / Hersteller / Produktverantwortlicher:TEKNATOOL INTERN. LTD7D Dallan Place, Rosedale, 0632 Auckland/New ZealandNeuseeland

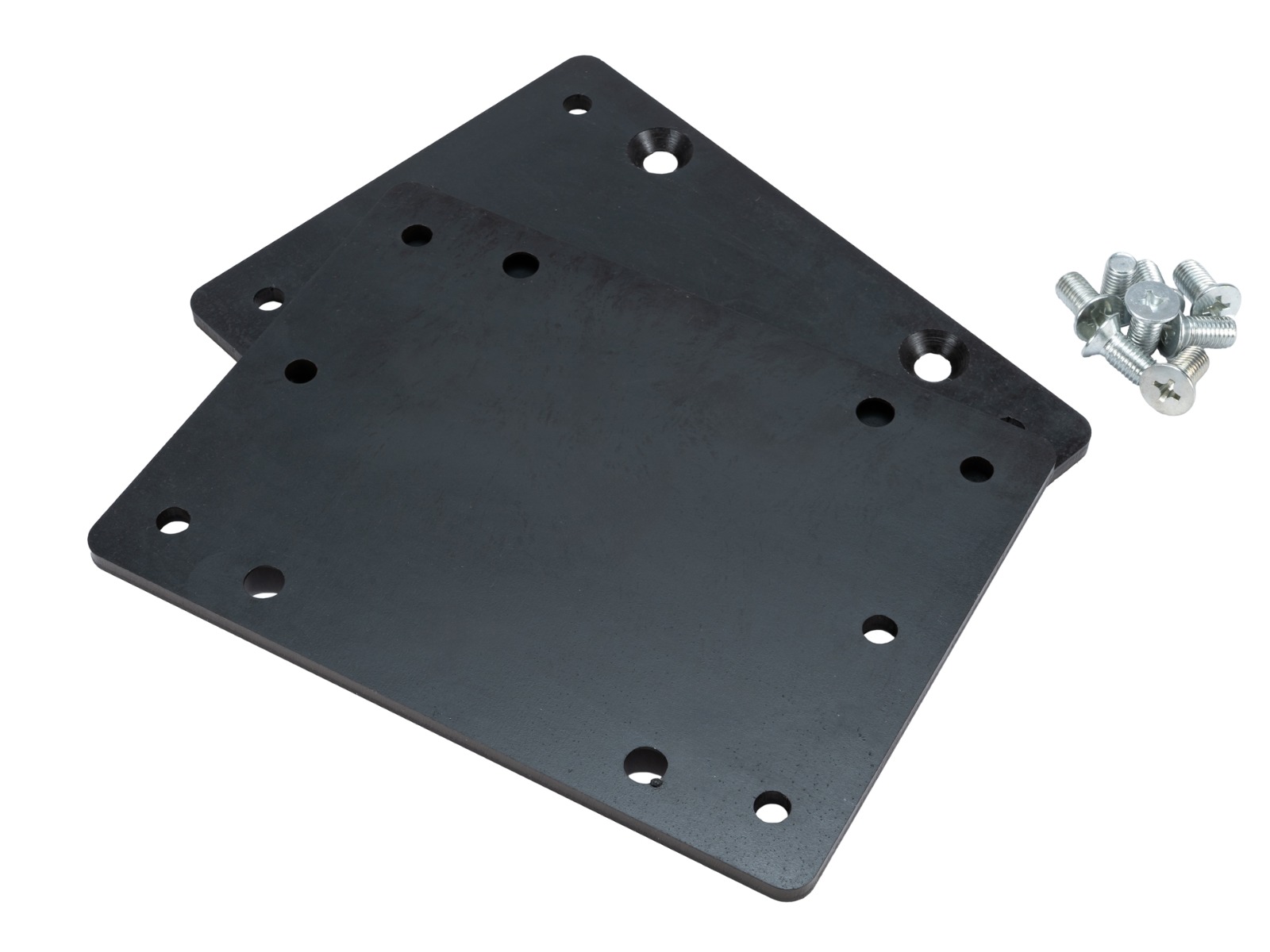

Die Auflageplatte für Drechselbänke Teknatool NOVA NEPTUNE und NEPTUNE MAX sorgt für mehr Gewicht und vor allem durch die breitere Stellfläche für einen noch stabileren Stand, gerade wenn größere Objekte gedrechselt werden sollen. Technische Daten Tiefe 270 mmBreite 200 mmGewicht 6,4 kg Marke / Hersteller / Produktverantwortlicher:TEKNATOOL INTERN. LTD7D Dallan Place, Rosedale, 0632 Auckland/New ZealandNeuseeland

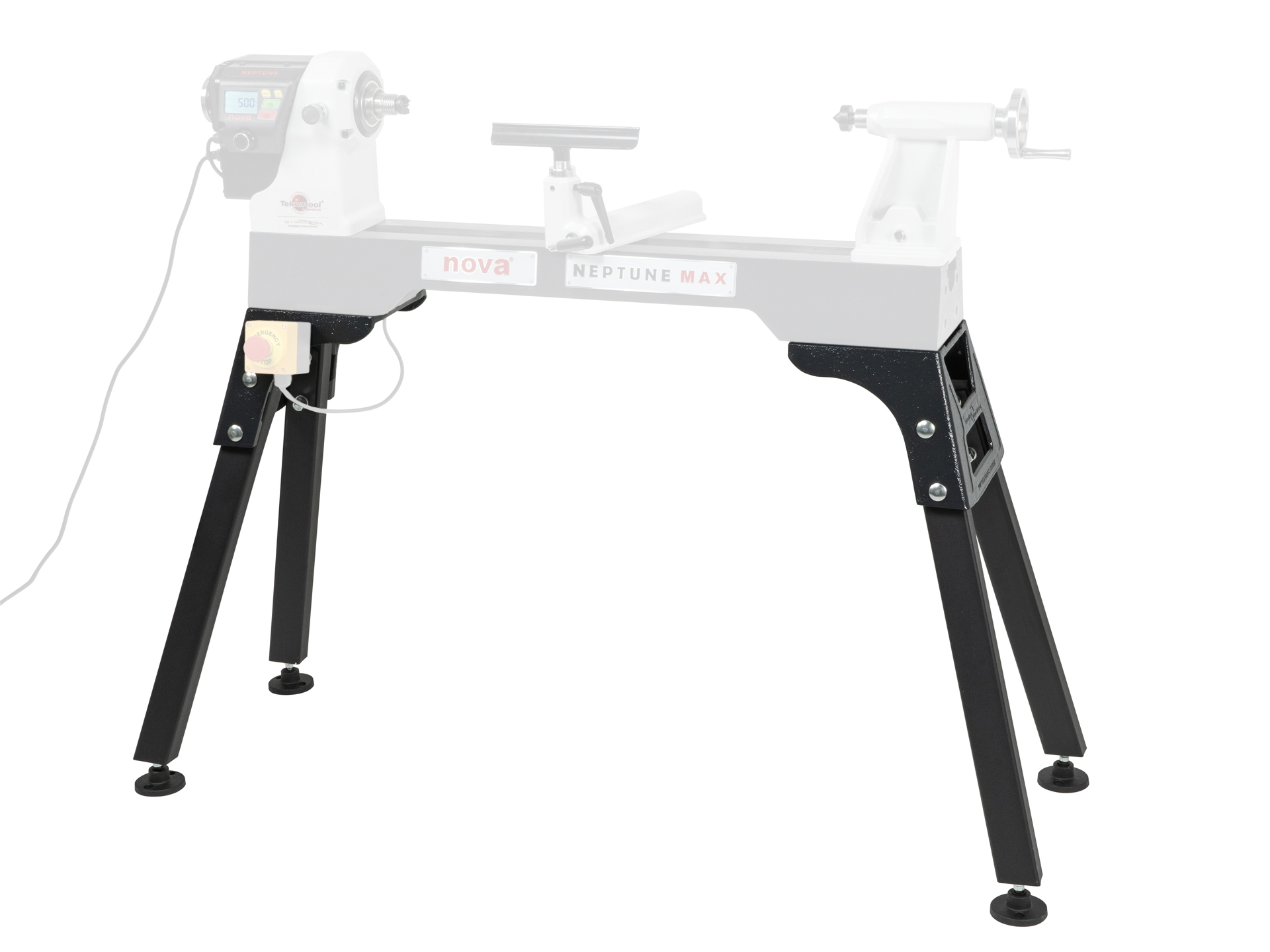

Stabiler Unterbau aus Grauguss und Stahl für die NEPTUNE Tischdrechselbank.Bewährtes Untergestell (Guss-/Stahlkombination) für die NEPTUNE Tisch-Drechselmaschine. Die ausladenden Standbeine sorgen für optimale Stabilität und hemmen die Vibrationen beim Arbeiten.Technische Daten: Gewicht 28,6 kg (2 x 14,3 kg)Lieferumfang:Guss/Stahl-Kombistandbeine, inklusive Montagematerial und verstellbaren Füßen. Lieferumfang Guss/Stahl-Kombistandbeine (links und rechts)Inklusive Montagematerial und verstellbaren Füßen. Technische Daten Gewicht 28,6 kg (2 x 14,3 kg) Marke / Hersteller / Produktverantwortlicher:TEKNATOOL INTERN. LTD7D Dallan Place, Rosedale, 0632 Auckland/New ZealandNeuseeland
