- Präzisionsgelagerte Zwei-Messerwelle mit HSS-Hobelmesser
- Aluminium-Schiebeschlitten komplett mit Gehrungsanschlag
- Vielseitige Anwendungsmöglichkeiten auf kleinstem Raum
- Zwei Absauganschlüsse für eine effektive Absaugung
- Praktische Langlochbohreinrichtung mit praktischer Werkstückklemmung
- Schnellverstellung der Sägeblatthöhe über Stellhebel
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Lieferumfang
- 2-Messer-Hobelwelle

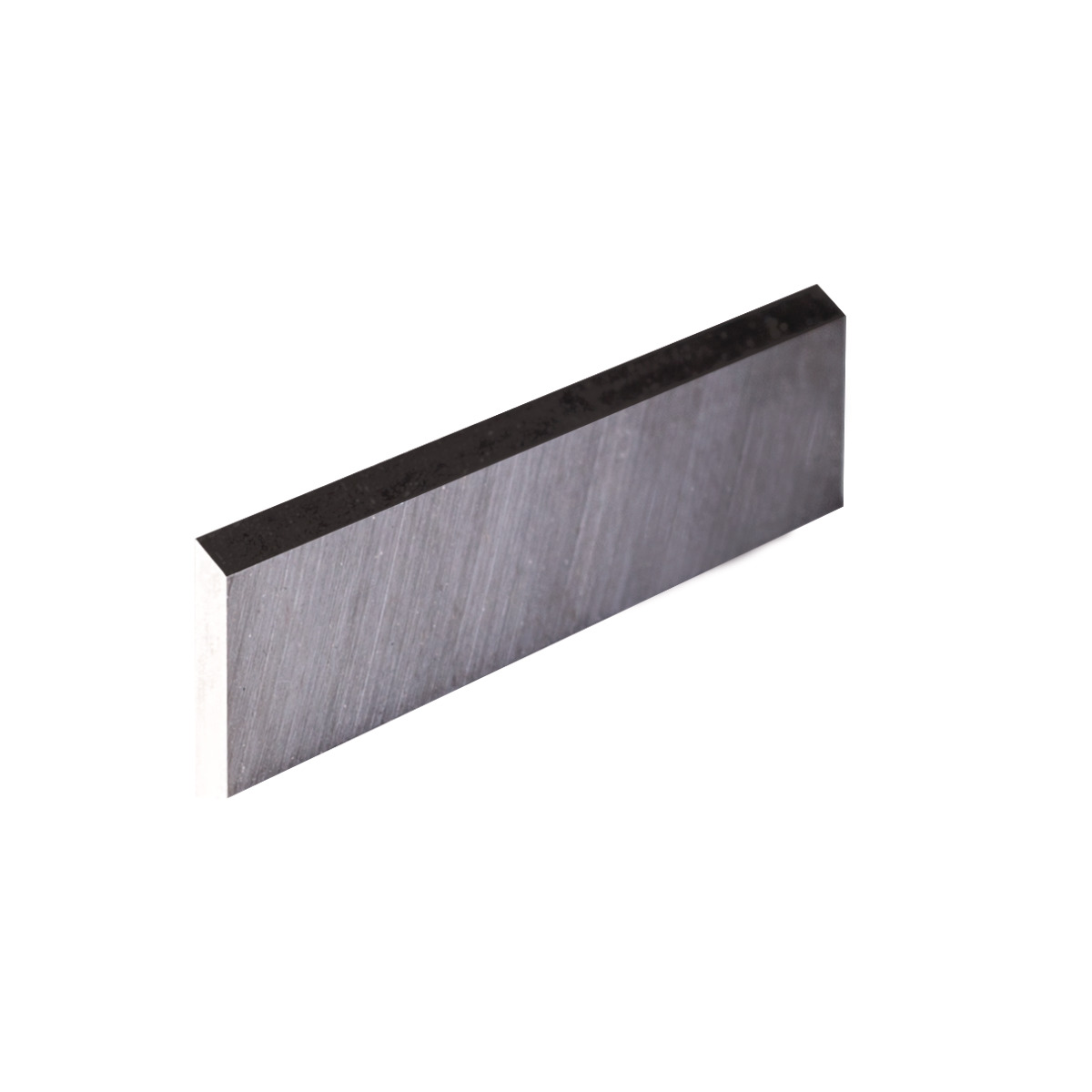

- Hobelmesser-Satz (2 Stück)
- Sägeblatt, 200 x 30 x 2,6 mm, Z20
- Schiebeschlitten für Säge und Fräse

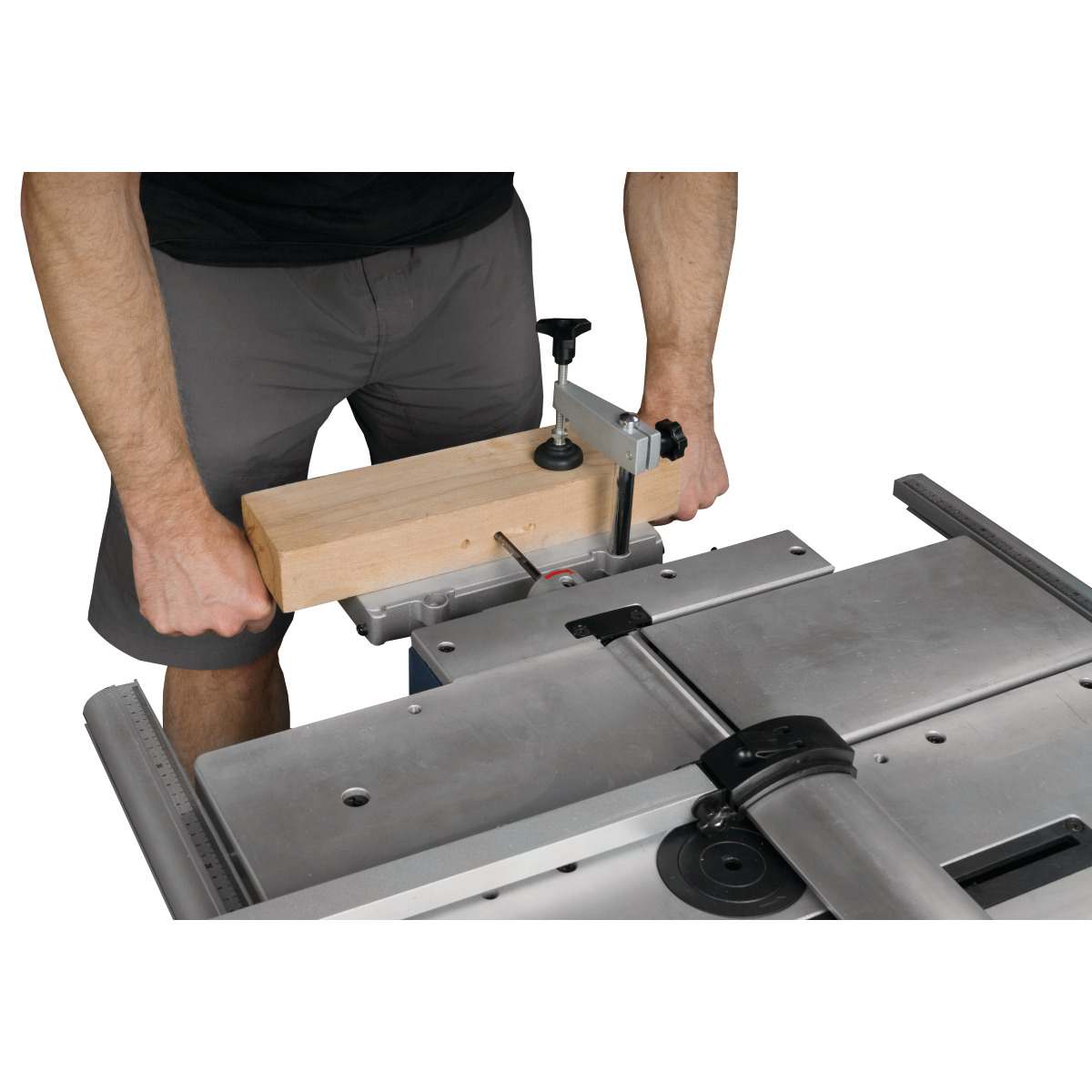

- Multifunktionsanschlag für Parallelschnitt und Abrichthobeln
- Gehrungsanschlag
- Langlochbohreinrichtung mit Spannarm
- Werkstückschieber
- ER 20 Spannzangen 6, 8mm
- Spannhülsen 6,8,10 mm
Technische Daten
| Abmessungen und Gewichte |
|---|
| Länge (Produkt) ca. | 880 mm |
| Breite/Tiefe (Produkt) ca. | 835 mm |
| Höhe (Produkt) ca. | 490 mm |
| Gewicht (Netto) ca. | 49 kg |
| Abrichte |
|---|
| Abrichttisch Breite | 154 mm |
| Abrichttisch Länge | 620 mm |
| Spanabnahme max. Abrichte | 1.5 mm |
| Anschluss Absaugung |
|---|
| Absaugstutzendurchmesser Sägeblattschutz | 30 mm |
| Absaugstutzendurchmesser Dicke | 50 mm |
| Absaugstutzendurchmesser | 60 mm |
| Dicke |
|---|
| Dickentisch Länge | 320 mm |
| Dickentisch Breite | 154 mm |
| Arbeitshöhe Dicke min. | 9 mm |
| Arbeitshöhe Dicke max. | 92 mm |
| Spanabnahme max. Dicke | 1 mm |
| Elektrische Daten |
|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Leistung Antriebsmotor | 1.0 kW |
| Schiebeschlitten und Tisch |
|---|
| Formatschiebeschlittenlänge | 740 mm |
| Formatschiebeschlittenbreite | 120 mm |
| Tischlänge | 620 mm |
| Tischbreite | 300 mm |

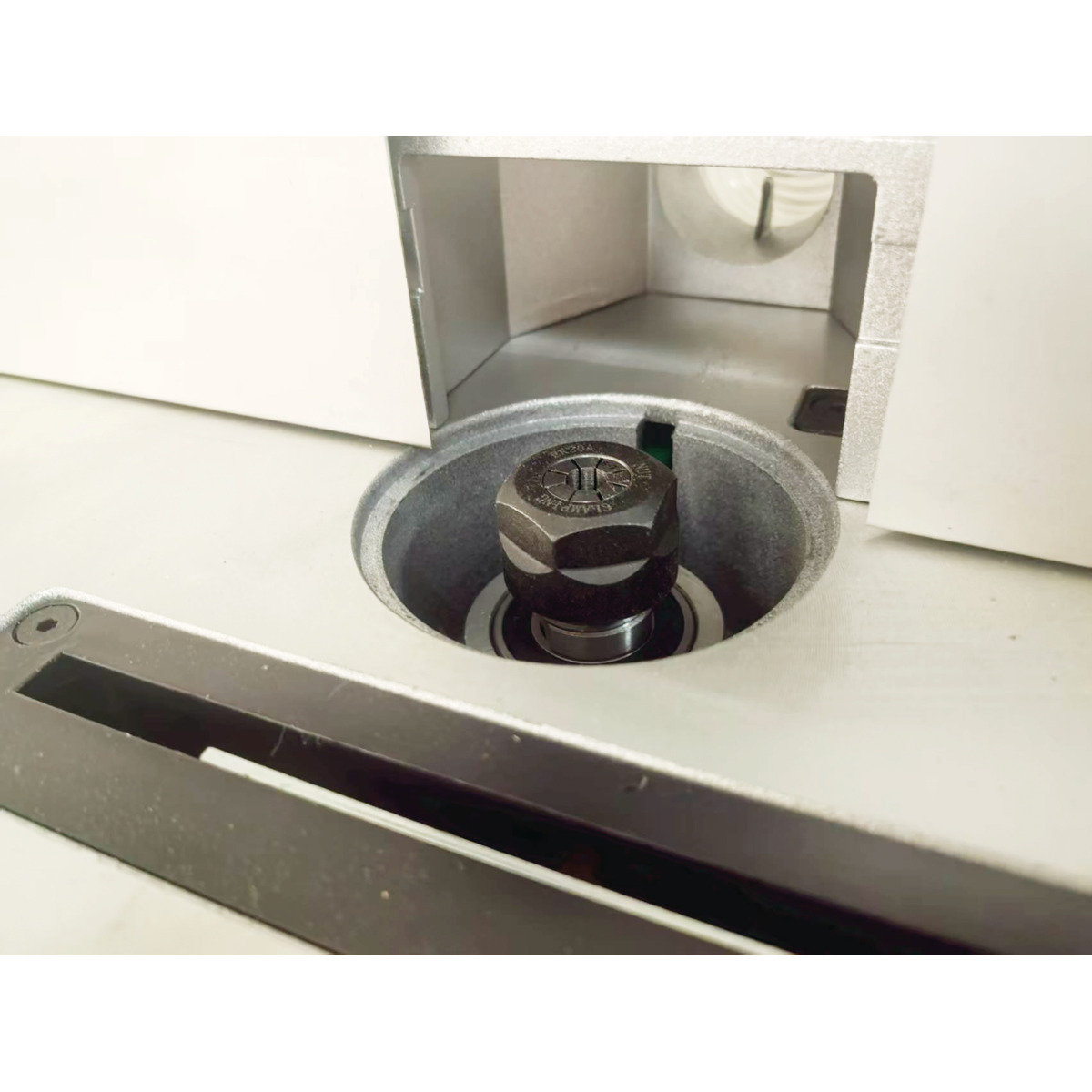

| Frässpindel |
|---|
| Spindeldrehzahl(en) | 9000 min⁻¹ |
| Frässpindel Aufnahme für Schaftdurchmesser | 6 / 8 mm |
| Hobelmesserwelle |
|---|
| Hobelwellendurchmesser | 48 mm |
| Anzahl Hobelmesser | 2 St |
| Hobelwellendrehzahl | 6000 min⁻¹ |
| Kreissägeeinheit |
|---|
| Besäumlänge | 500 mm |
| Max. Schnitthöhe bei 90° | 65 mm |
| Durchmesser (Haupt-)Sägeblatt | 200 mm |
| Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
| Vorschub |
|---|
| Vorschubgeschwindigkeit | 7 m/min |
| Einzugswelle Durchmesser | 20 mm |
| Langlochfräseinrichtung |
|---|
| Tisch Langlochfräseinrichtung Länge | 260 mm |
| Tisch Langlochfräseinrichtung Breite | 125 mm |
| Langlochfräseinrichtung Vertikalhub | 95 mm |
| Langlochfräseinrichtung Bohrtiefe | 60 mm |
| Langlochfräseinrichtung Längshub | 45 mm |
| Langlochfräseinrichtung Aufnahme für Schaftdurchmesser | 6 / 8 / 10 mm |
