Holzstar Mehrfachkombination UMK 5-310 Spiral 400 V
Kompakte Mehrfachkombination zum Abricht-/ Dickenhobeln, Sägen, Fräsen und optional mit Langlochbohreinrichtung
6.662,81 €
Produktinformationen "Holzstar Mehrfachkombination UMK 5-310 Spiral 400 V"
- Robuster Maschinentisch aus Grauguss ermöglicht präzises Arbeiten
- Funktionsauswahl über Drehschalter

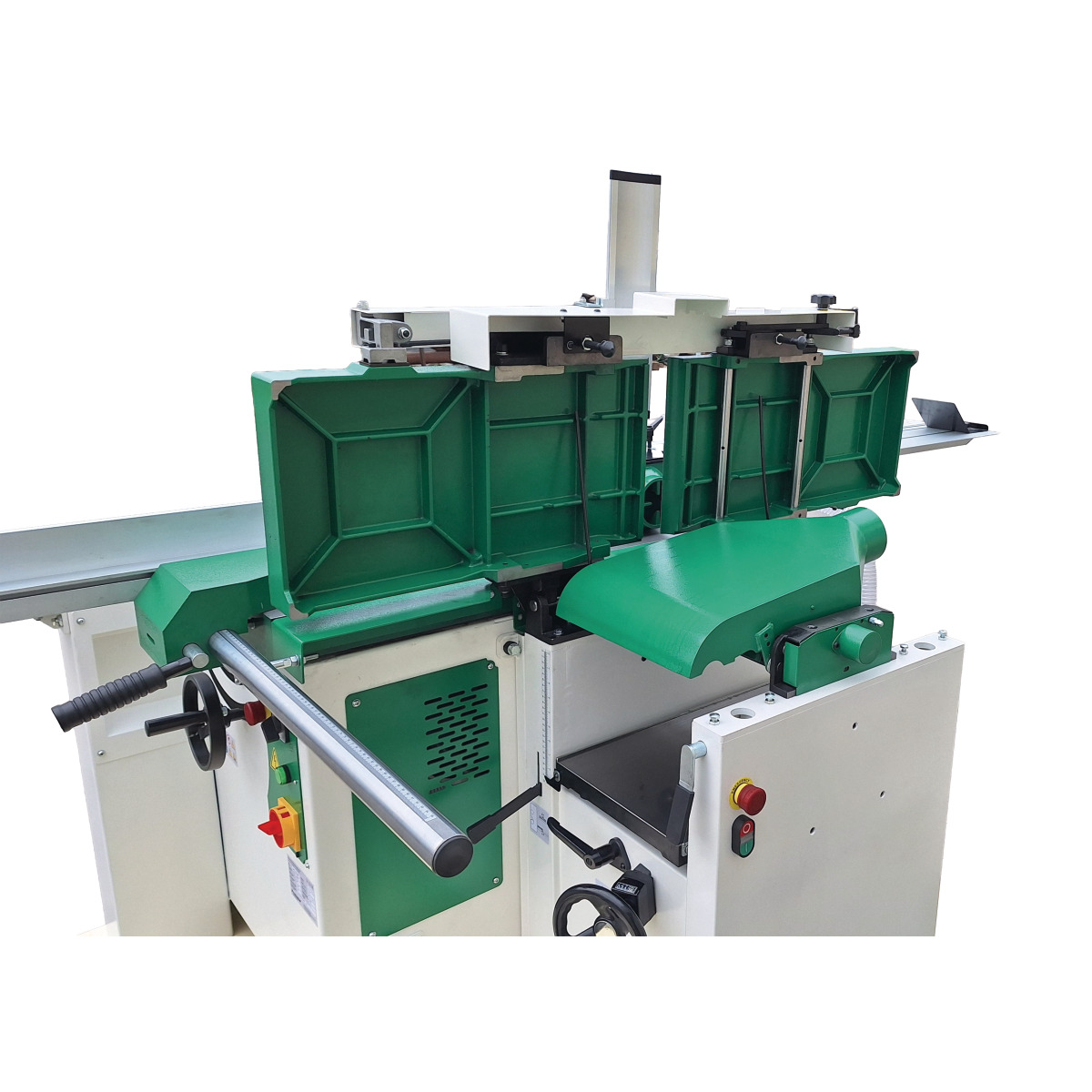

Abricht-/Dickenhobel
- Verstellung des Dickenhobeltisches per Handrad
- Gummierte Auszugswalze schont beim Dickenhobeln die Oberfläche des Werkstücks
- Abricht- und Dickentisch aus Grauguss mit geschliffener Oberfläche
- Spiralmesserhobelwelle mit 56 HM-Wendeschneidplatten
- Aluminium Abrichtanschlag um 45° neigbar
Formatkreissäge
- Kreissägeblatt bis 45° schwenkbar

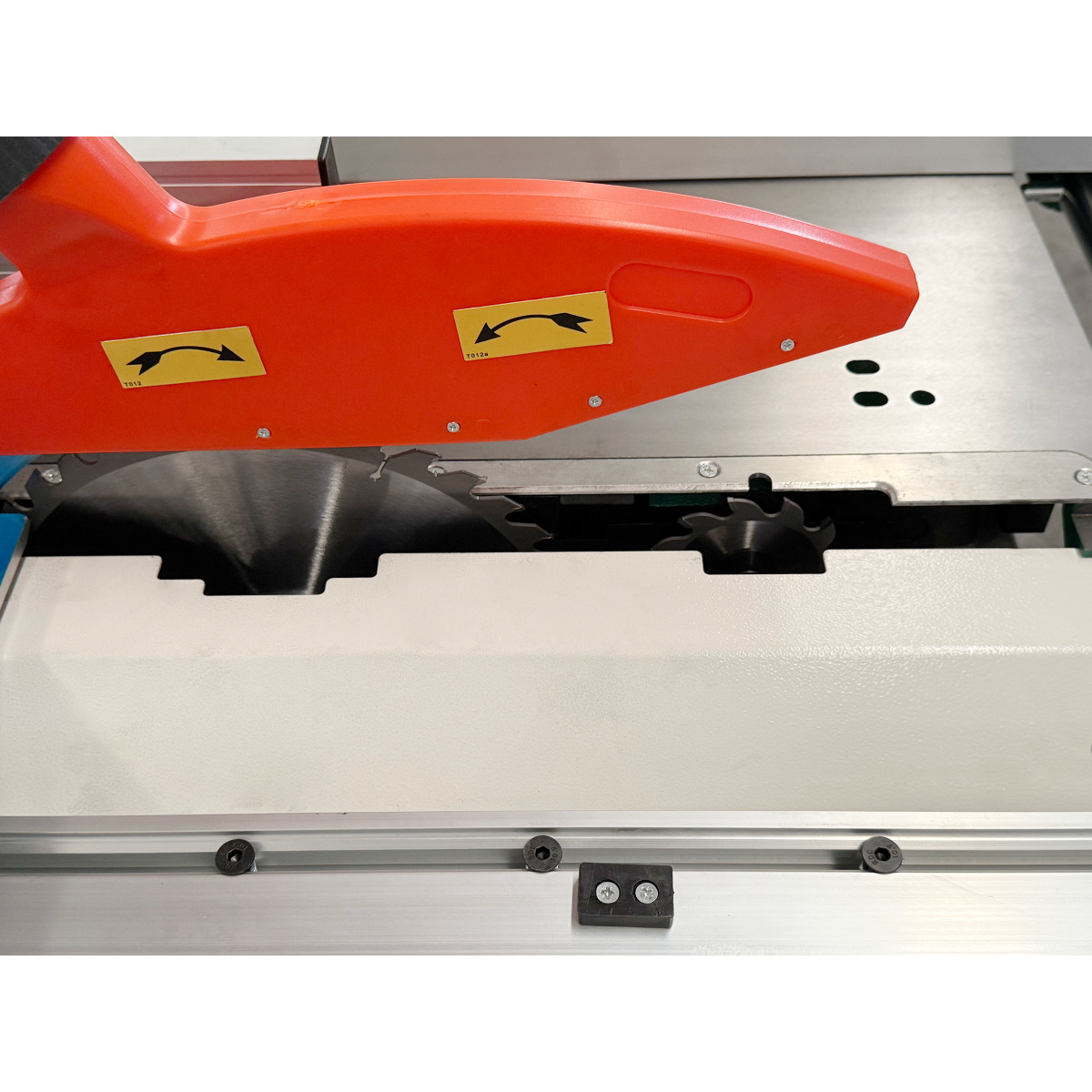

- Vorritzsägeblatt für die Bearbeitung von beschichteten Plattenmaterial

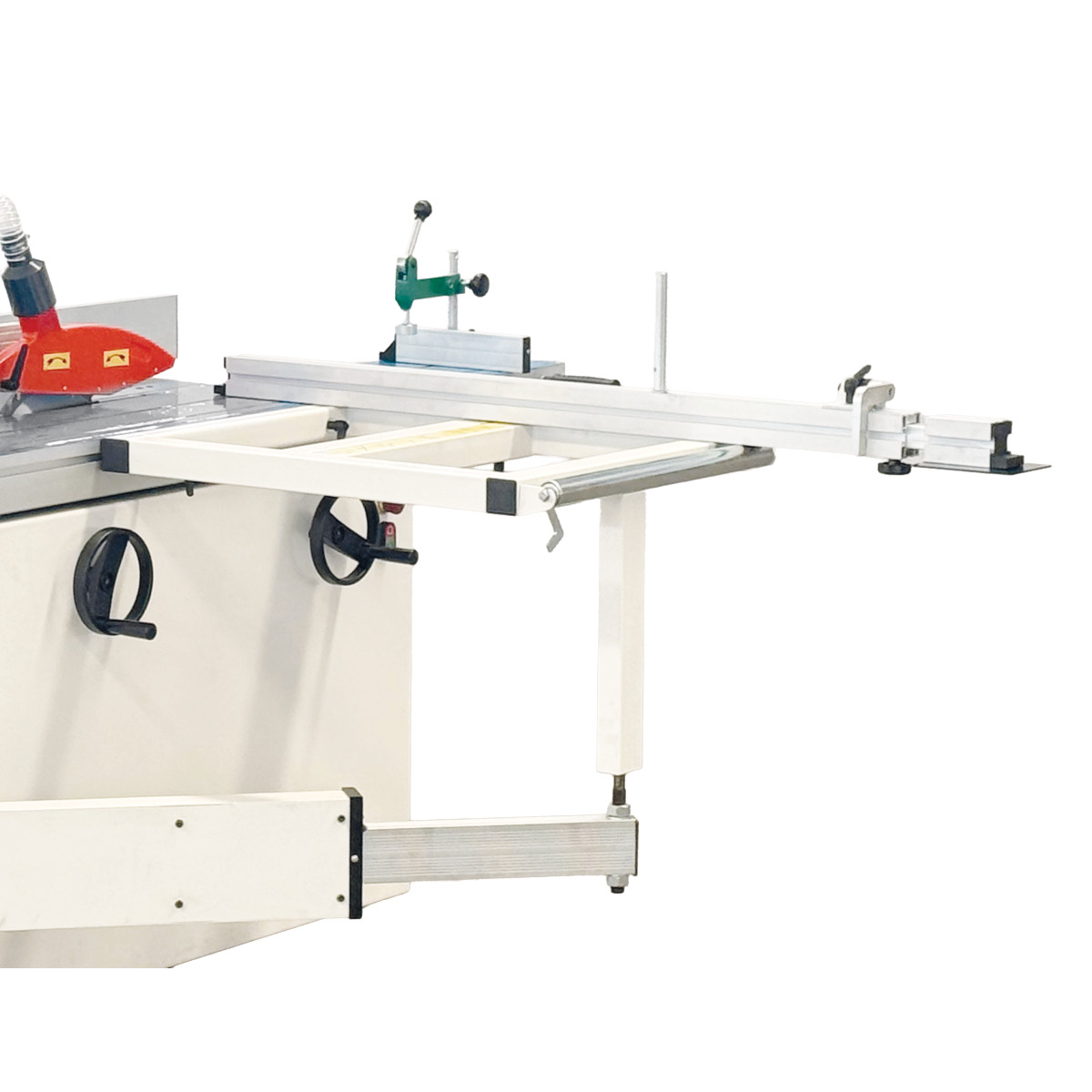

- Tischausleger mit Aluminium-Ablänganschlag für Platten und große Werkstücke
- Inklusive Werkstückklemmung aus Aluminiumguss und verstellbarem Mikro-Anschlag
- Aluminium Formatschiebeschlitten mit 2000 mm Länge
- Aluminium Parallelanschlag mit Feineinstellung
- Ausgestattet mit Besäumschuh

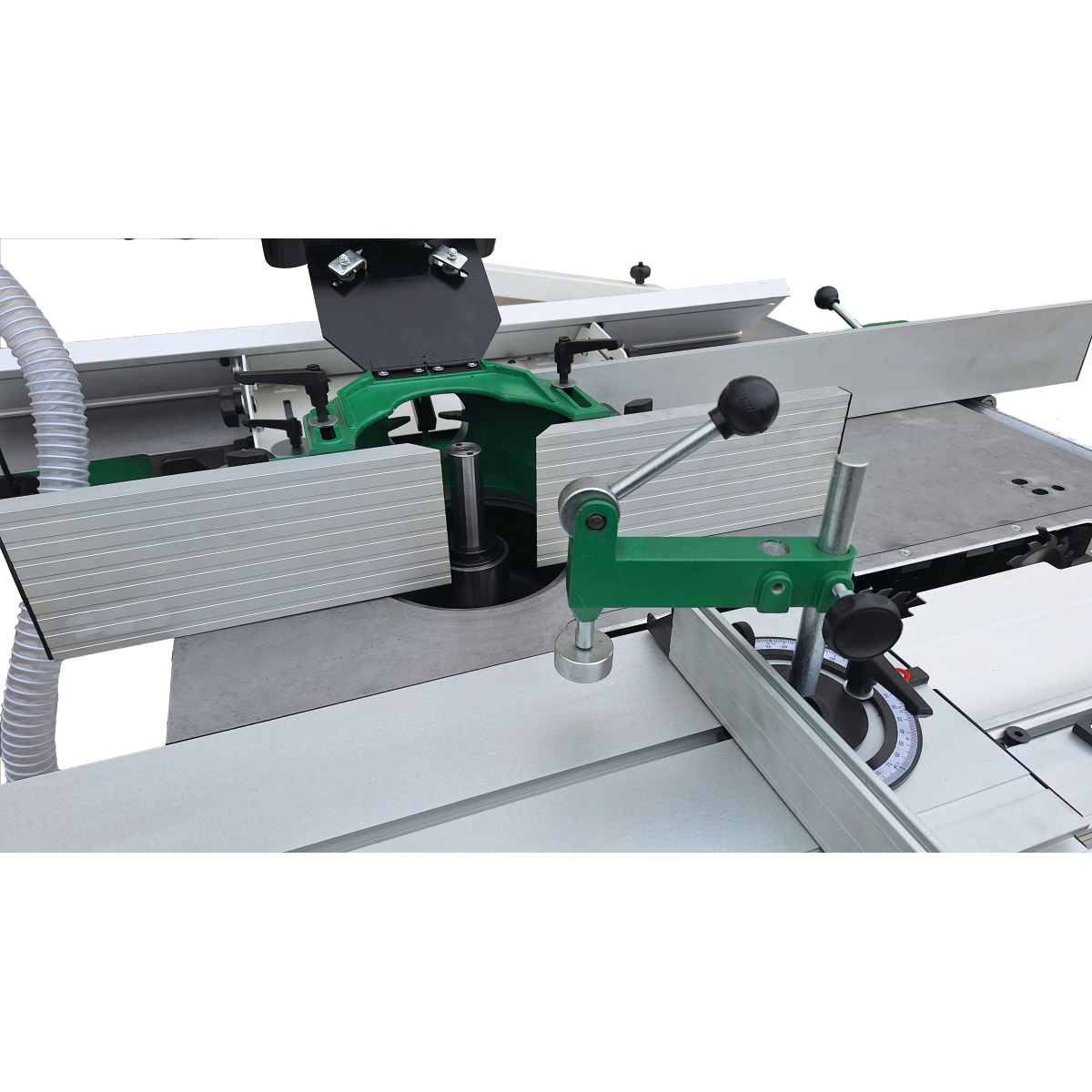

Tischfräsmaschine
- Starre Frässpindel
- Spindel um 130 mm höhenverstellbar
Langlochbohreinrichtung
- Als Zubehör erhältlich
- Wescott Bohrfutter 3 - 16 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 2500 mm |
| Breite/Tiefe (Produkt) ca. | 2000 mm |
| Höhe (Produkt) ca. | 1400 mm |
| Gewicht (Netto) ca. | 508 kg |
| Abrichte | |
|---|---|
| Abrichttisch Breite | 310 mm |
| Abrichttisch Länge | 1300 mm |
| Spanabnahme max. Abrichte | 4 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Fräse | 100 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 40 mm |
| Absaugstutzendurchmesser Dicke | 100 mm |
| Dicke | |
|---|---|
| Dickentisch Länge | 545 mm |
| Dickentisch Breite | 308 mm |
| Arbeitshöhe Dicke min. | 5 mm |
| Arbeitshöhe Dicke max. | 225 mm |
| Spanabnahme max. Dicke | 3 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Aufnahmeleistung Säge | 3 kW |
| Aufnahmeleistung Hobel | 2.2 kW |
| Aufnahmeleistung Tischfräse | 3 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2000 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Tischlänge | 950 mm |
| Tischbreite | 380 mm |
| Tischhöhe | 850 mm |
| Frässpindel | |
|---|---|
| Spindeldorndurchmesser | 30 mm |
| Nutzlänge der Spindel | 100 mm |
| Spindel-Höhenverstellung | 130 mm |
| Spindeldrehzahl(en) | 3000/6000/8000/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 180 mm |
| Geräuschemission | |
|---|---|
| Schalldruckpegel Leerlauf | 81.7 dB(A) |
| Schalldruckpegel Last | 94.5 dB(A) |
| Hobelmesserwelle | |
|---|---|
| Hobelwellentyp | SPIRAL |
| Hobelwellendurchmesser | 70 mm |
| Anzahl Hobelmesser | 56 St |
| Hobelwellendrehzahl | 5500 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2000 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe bei 90° | 100 mm |
| Max. Schnitthöhe bei 45° | 80 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Durchmesser Vorritzsägeblatt | 100 mm |
| Drehzahl (Haupt-)Sägeblatt | 4500 min⁻¹ |
| Vorschub | |
|---|---|
| Vorschubgeschwindigkeit | 5 m/min |
| Einzugswelle Durchmesser | 32 mm |
Zubehoer
Für Längs- und Querschnitte in Massivholz und Plattenwerkstoffen, Spandickenbegrenzung reduziert Schneidausbrüche durch lose Äste und andere EinschlüsseHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt28 Technische Daten EinsatzbereichLängs- und Querschnitte in Massivholz und Plattenwerkstoffen ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt48 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt60 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Inhalt: 10 Stück (5,46 € / 1 Stück)
Zum einfachen Herstellen von Nuten, Zapfenlöchern und SteckverbindungenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang Wescott-Bohrfutter 3 - 16 mmExzenterspanner Technische Daten Allgemeine Informationen Tischlänge365 mm Tischbreite160 mm Bohrbreite135 mm Bohrtiefe max. bei 90 °85 mm Vertikalhub80 mm Abmessungen und Gewichte Länge (Produkt) ca.400 mm Breite/Tiefe (Produkt) ca.400 mm Höhe (Produkt) ca.700 mm Gewicht (Netto) ca.21 kg
