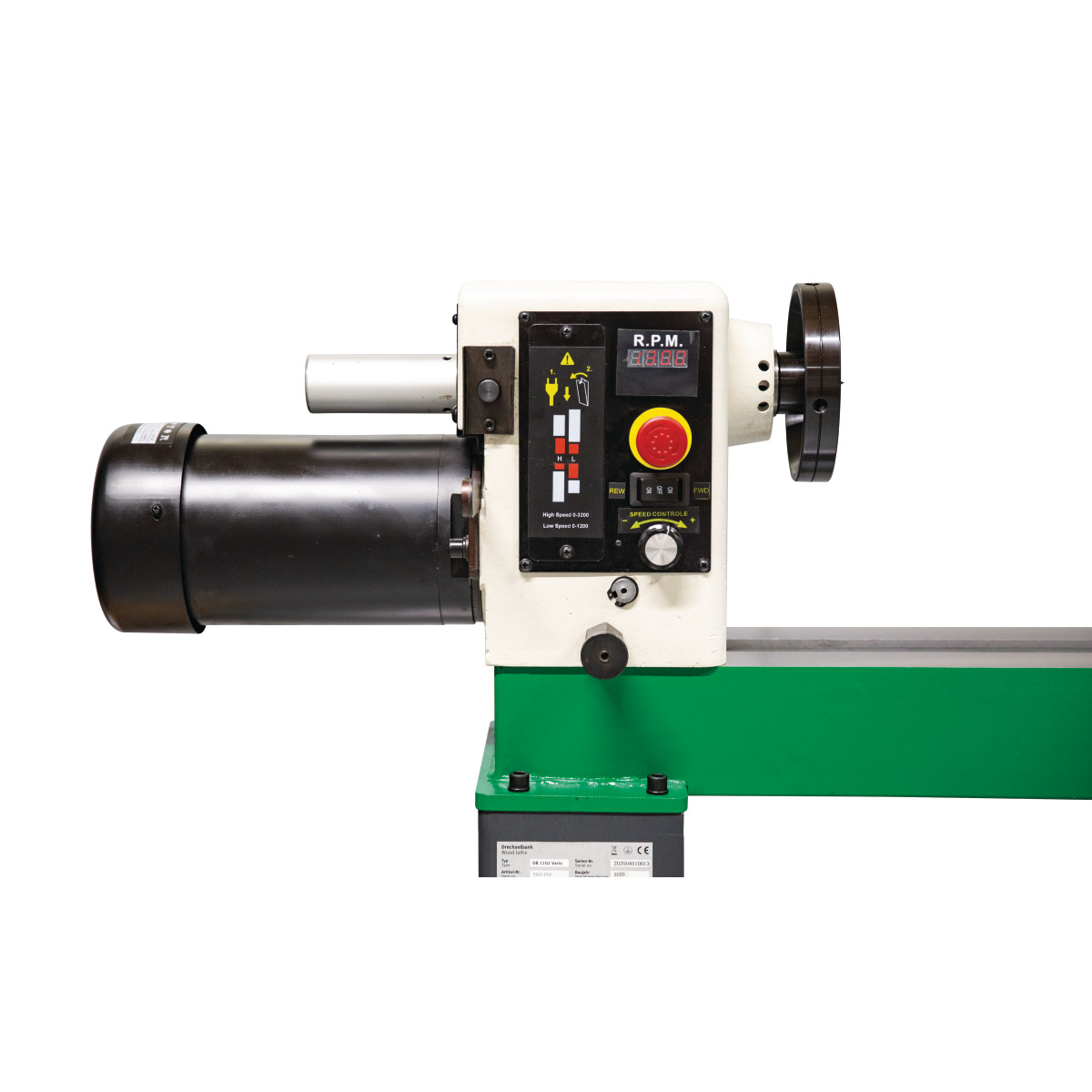

Holzstar Drechselbank DB 1102 Vario
mit stufenlos verstellbarer Drehzahlregulierung
2.136,05 €
Produktinformationen "Holzstar Drechselbank DB 1102 Vario"
- Variable Drehzahlregulierung von 100 - 3200 min⁻¹ in zwei Geschwindigkeitsstufen: 100 - 1200 und 250 - 3200 min⁻¹
- Ausgestattet mit Frequenzumrichter für eine bessere Kraftentfaltung bei niedrigen Drehzahlen
- Digitalanzeige für Drehzahl integriert
- Das verwindungssteife Graugussmaschinenbett sorgt für hohe Laufruhe und Präzision
- Reitstock und Spindelstock sind ebenfalls aus stabilem Grauguss
- Spindeleinheit kann frei auf dem Maschinenbett verschoben werden
- Reitstock serienmäßig mit mitlaufender Körnerspitze
- Reitstockpinole mit Bohrung zur Bearbeitung langer Werkstücke
- Der Reitstock wird mittels Einhebelklemmung schnell und einfach am Maschinenbett fixiert
- Serienmäßig mit Rechts-Linkslauf
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Lieferumfang
- Werkzeugauflage 350 mm
- Innensechskantschlüssel 3, 4, 8 mm
- Außensechskant 42 mm
- Vierzackmitnehmer
- Mitlaufkörner
- Planscheibe 150 mm
- Auswurfstab
Technische Daten
| Allgemeine Informationen | |
|---|---|
| Drehdurchmesser max. | 408 mm |
| Spitzenhöhe | 203 mm |
| Spitzenweite | 1067 mm |
| Spindelkopfgewinde | M 33 x 3,5 |
| Drehzahlen | 100 – 3200 min⁻¹ |
| Drehzahlstufen | 2 |
| Steuerung der Drehzahlregelung | Elektronisch variabel |
| Reitstockkonus | MK 2 |
| Pinolenverstellung | 102 mm |
| Spanndurchmesser Handauflage | 25,4 mm |
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 1968 mm |
| Breite/Tiefe (Produkt) ca. | 572 mm |
| Höhe (Produkt) ca. | 1194 mm |
| Gewicht (Netto) ca. | 175 kg |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung | 1,5 kW |
Zubehoer
Zum Aufschrauben von RohlingenMit drei verschiedenen Schraubeinsätzen 8 mm, 10 mm und 12 mmIntegrierte AblaufsicherungFür Spindelgewinde mit M33x3,5HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Zum Einspannen von Meißeln und AbstechernFür das schärfen mit der im Zubehör erhältlichen Werkzeugauflage perfekt geeignetSchonendes Spannen des Werkzeuges dank Messingeinsatz an der SpannflächeWerkzeuge bis 50 mm breite montierbarHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Massive Werkzeugauflage aus Stahl für das Schärfen von Werkzeug direkt an der Drechselmaschine mit der im Zubehör erhältlichen CBN Schleifscheibe25,3 mm SpanndurchmesserMit praktischer HöhenfixierungHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Höhe180 mm Breite400 mm Spanndurchmesser25,3 mm Durchmesser Werkzeugauflage12 mm
CBN Schleifscheibe für das Schärfen von HSS – Werkzeugen mit einer Körnung von 180Bestehend aus einem Stahlkörper beschichtet mit kubischem Bornitrid (CBN)Dank der Metallbindung perfekte Wärmeableitung beim Schleifen von Werkzeug, so wird ein Ausglühen des Werkzeuges vermiedenNahezu kein Funkenflug bei der BearbeitungExtrem Formstabil, daher kein Abrichten notwendig wie bei herkömmlichen KorundschleifscheibenMaximale Drehzahl 2100 U/minMade in EuropeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen EinsatzbereichSchnellarbeitsstahl (HSS) und Hartmetall Außendurchmesser200 mm Breite40 mm Bohrung32 mm Schleifmittel MaterialKubisches Bornitrid Körnung180
M33x3,5 Aufnahmeflansch für die CBN Schleifscheibe 5832100Gute Rundlaufgenauigkeit für einen perfekten Lauf der SchleifscheibeInklusive Ablaufsicherung und Bohrungen für Madenschrauben, dadurch auch auf Maschinen ohne ASR-Nut vor ungewollten Ablaufen gesichert.Made in EuropeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Für das Abziehen von Drechselwerkzeug und das Entfernen von Graten nach dem Schärfvorgang- Feinkörnige CBN Schärfplatte für ein scharfes WerkzeugDank der Tropfenförmigen Form lassen sich alle Meißel, Röhren und Schnitzeisen damit SchärfenDie Schärfplatte wird trocken genutztKleiner Radius = 6,35 mm, großer Radius = 254 mmMade in EuropeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.146 mm
Zum Schärfen aller Hohlmeißel, Röhren und anderer Werkzeuge mit komplexen Formen, wie beispielsweise Geißfüße und Drehmeißel aus HartmetallDie Vorrichtung kann an die Form des Werkzeugs angepasst werden, sodass auch eine gleichmäßige Schleiffase an der abgerundeten Schneide hergestellt werden kannKompatibel mit den Werkzeugauflagen der Drechselmaschinen (5831411, 5831412, 5831413), um die Drechselröhren direkt an der Maschine zu schärfenAuch für das Nassschleifsystem NTS 201 (5750201) und NTS 256 (5750256) perfekt geeignetHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Aufnahme Spannbereich außen: 42 mm - 157 mmAufnahme Spannbereich innen: 22 mm - 59 mmAufnahme M33 GewindeFutter spannt bis 157 mmEinzeln spannbare BackenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
4 verschiedene Backenfutter für folgende Klemm-Möglichkeiten:Außen geschlossen: 90 mm, Innen geschlossen 75 mmAußen geschlossen: 50 mm, Innen geschlossen 38 mmAußen geschlossen: 38 mm, Innen geschlossen 18 mmAußen geschlossen: 21 mm, Innen geschlossen 9 mmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Aufnahme Spannbereich außen: 73 mm - 140 mmAufnahme Spannbereich innen: 53 mm - 96 mmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Mitnehmer für den Einsatz an DrechselmaschinenMK2 Aufnahme am SchaftZum Einsatz bei allen entsprechenden DrechselmaschinenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 3er Satz Mitnehmer mit Konusaufnahme MK2HolzboxVierzackmitnehmer 18 mm / MK 2Vierzackmitnehmer 28 mm / MK 2Mehrzackmitnehmer mit gefederter Zentrierspitze 28 mm / MK 2
Spannbacken klein: Spannen = 10 – 64 mm, Spreizen = 26 – 62 mmStufenbacken: Spreizen klein = 19 – 53 mm, Spreizen groß = 39 – 75 mmSpannbacken Schwalbenschwanz: Spannen = 32 – 68 mm, Spreizen = 46 – 82 mmSpannbacken groß: Spannen = 75 – 112 mm, Spreizen = 90 – 126 mmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang T-Griff Sechskantschlüssel 4 mmKleiner Drehfutter Schlüssel 8 mm ChromSchraubfuttereinsatzSpannfutterkörper 95 mmVier Spannbacken kleinVier Planscheibensegmente 120 mmVier StufenbackenAcht Flachkopfschrauben M6-1x8Vier Spannbacken SchwalbenschwanzVier Spannbacken großSechskant-Schlüssel 4 mmAcht Gumminoppen
HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang T-Griff Sechskantschlüssel 4 mmKleiner Drehfutter Schlüssel 8 mm ChromGroßer Drehfutter Schlüssel 8 mm ChromSchraubfuttereinsatzSpannfutterkörper 115 mm4x Spannbacken klein. Technische Daten: Spannen = 10 – 42 mm, Spreizen = 33 – 65 mm4x Planscheibensegmente 185 mm4x Stufenbacken. Technische Daten: Spreizen klein = 26 – 57 mm, Spreizen groß = 56 – 88 mm8x Flachkopfschrauben M6-1x84x Spannbacken Schwalbenschwanz. Technische Daten: Spannen = 49 – 81 mm, Spreizen = 65 – 97 mm4x Spannbacken groß. Technische Daten: Spannen = 93 – 125 mm, Spreizen = 110 – 142 mmSechskant-Schlüssel 4 mm8x Gumminoppen
Zeitsparende Herstellung von dimensions- und profilgleichen Werkstücken, bestehend aus einem stabilen, verwindungssteifen Aluminium-Profilträger und einem Grauguss-Schlitten mit StahlführungsleistenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Zur Entfernung von Rückständen wie Staub und SpäneMit Filzoberfläche ausgestattet zur schonenden Reinigung des KonusMaterial: BucheHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.120 mm Durchmesser (Produkt) ca.20 mm Gewicht (Netto) ca.0.02 kg
Für das exakte Ausrichten des Spindelkopfes zum ReitstockSorgt für perfekt fluchtende SpitzenPerfekt für Drechselmaschinen mit drehbarem Spindelkopf geeignetMaterial: #45 StahlHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.160 mm Durchmesser (Produkt) ca.20 mm Gewicht (Netto) ca.0.3 kg
Vierzack mit Holzgriff ausgestattetZum Zentrieren und Körnen von Holzrohlingen für das Drechseln zwischen SpitzenDer Vierzack auf der Drechselbank kann dadurch besser ins Material greifen und sorgt so für eine bessere Kraftübertragung und eine sichere PositionierungDer Metallring am Ende des Holzgriffes schützt das Werkzeug vor Beschädigung beim EintreibenMaterial: #45 Stahl, BucheHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.170 mm Durchmesser (Produkt) ca.30 mm Gewicht (Netto) ca.0.16 kg
Perfekt geeignet zum Absaugen von SchleifstäubenAbsaugtrichter flexibel positionierbarIn der Höhe einstellbar von 750 bis 1200 mmSchlauchanschluss 100 mmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.500 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1260 mm Gewicht (Netto) ca.7 kg
Zirkel mit Halterung für BleistiftePerfekt geeignet als Mess- und PrüfwerkzeugMaß bis 400 mm Durchmesser möglichFixierung des Maßes über Klemmschraube am Stellbogen möglichMaterial: #45 StahlHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.200 mm Breite/Tiefe (Produkt) ca.50 mm Höhe (Produkt) ca.20 mm Gewicht (Netto) ca.0.21 kg
Als Innen- und Außentaster geeignetGesamtlänge 250 mmMaterial: #304 EdelstahlHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.250 mm Breite/Tiefe (Produkt) ca.85 mm Höhe (Produkt) ca.24 mm Gewicht (Netto) ca.0.12 kg
Zum Messen von Winkeln bei Schleifen von Drechselmessern und anderen WerkzeugenMaterial: #304 EdelstahlHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.60 mm Breite/Tiefe (Produkt) ca.60 mm Höhe (Produkt) ca.1 mm Gewicht (Netto) ca.0.026 kg
