Holzkraft Tischfräse tw 55 es M 3 UP minimax
Professionelle Handwerkermaschine mit motorischer Höhen- und Neigungsverstellung der Frässpindel, vier Geschwindigkeiten und elektronischer Steuerung
18.504,50 €
Produktinformationen "Holzkraft Tischfräse tw 55 es M 3 UP minimax"
- Stabile Stahl-Graugusskonstruktion

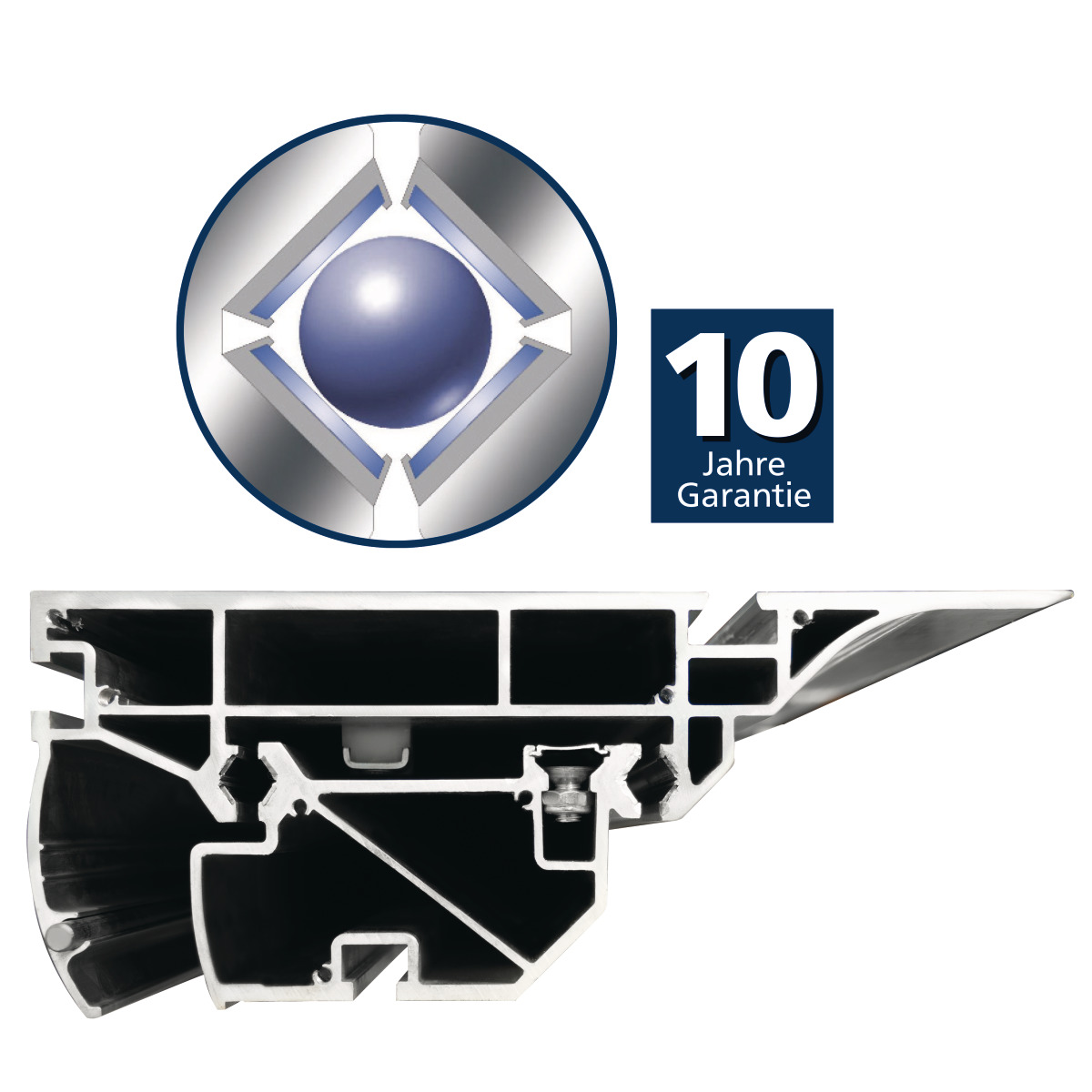

- Eloxierter Alu-Formatschiebeschlitten

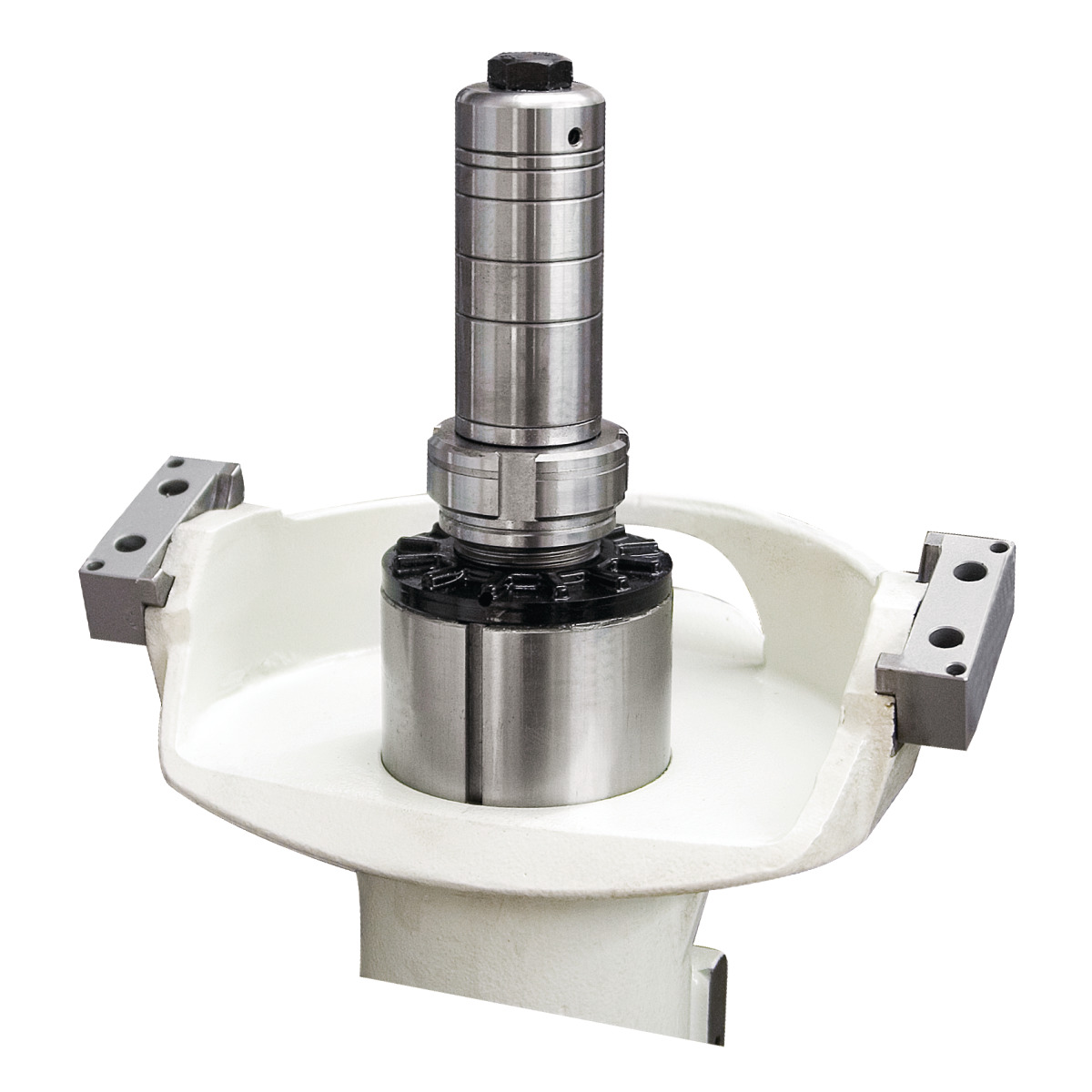

- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar bis -45° nach hinten
- Vier Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
- Rechts-Linkslauf serienmäßig
- Anzeige Höhe und Neigung 1/10 mm genau
- Schneller und problemloser Geschwindigkeitswechsel über Exzenterspannung
- Solider und präziser Graugusstisch, spannungsfrei und nachgeglüht für dauerhafte Präzision
- Leistungsstarker 5,0 kW Industriemotor
- Bogenfräshaube im LieferumfangMade in Italy
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 1200 mm |
| Breite/Tiefe (Produkt) ca. | 1400 mm |
| Gewicht (Netto) ca. | 510 kg |
| Anschluss Absaugung | |
|---|---|
| Anzahl Absaugstutzen | 2 |
| Absaugstutzendurchmesser | 120 mm |
| Arbeitstisch | |
|---|---|
| Arbeitstischlänge | 1200 mm |
| Arbeitstischbreite | 530 mm |
| Tischhöhe | 900 mm |
| Schiebeschlittenlänge | 1200 mm |
| Schiebeschlittenbreite | 360 mm |
| Schiebeschlittenhöhe | 142 mm |

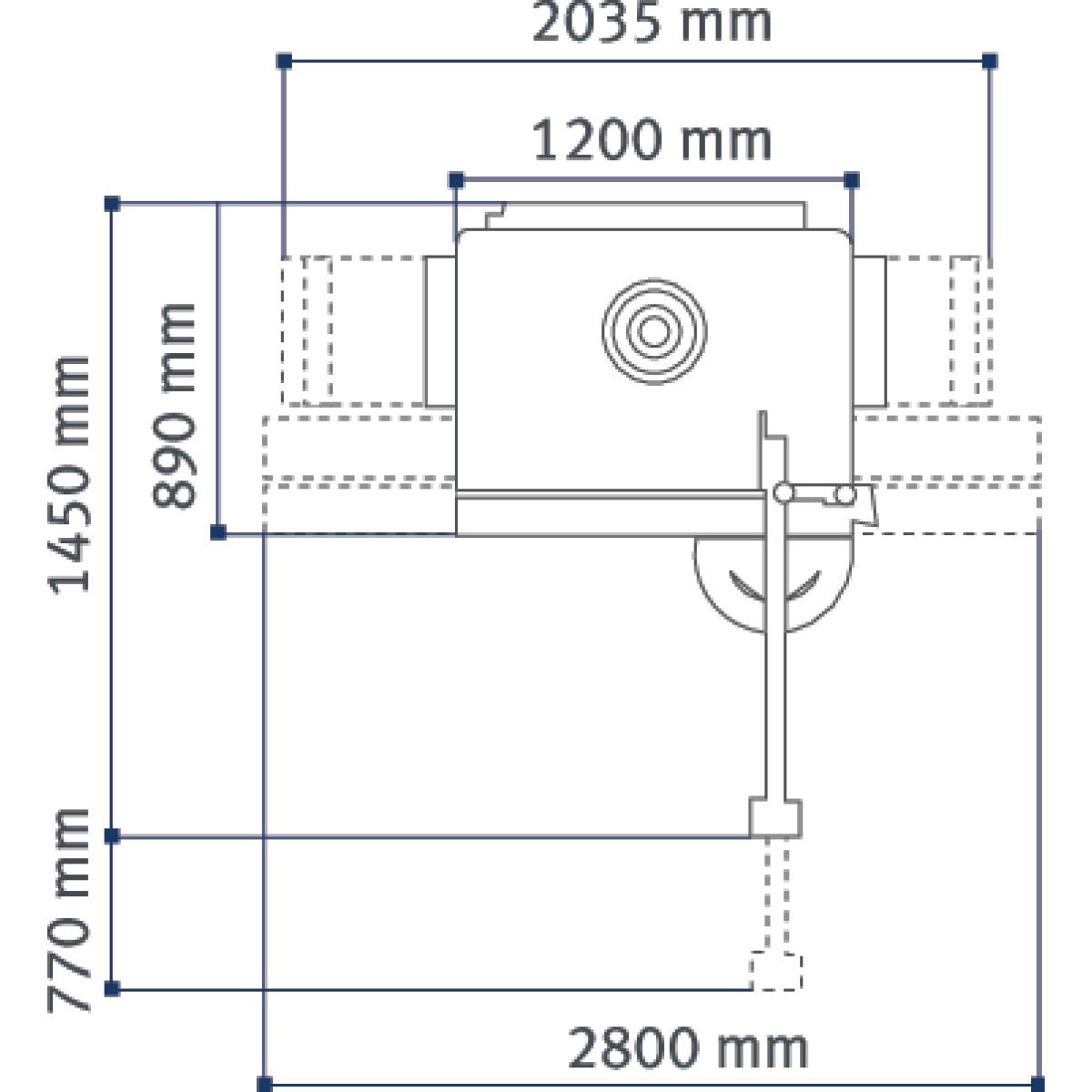

| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 2800 mm |
| Platzbedarf Breite/Tiefe | 2120 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Maschinenkörper Länge | 1200 mm |
| Maschinenkörper Breite/Tiefe | 846 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Aluminium-Schiebeschlitten | ✔ |

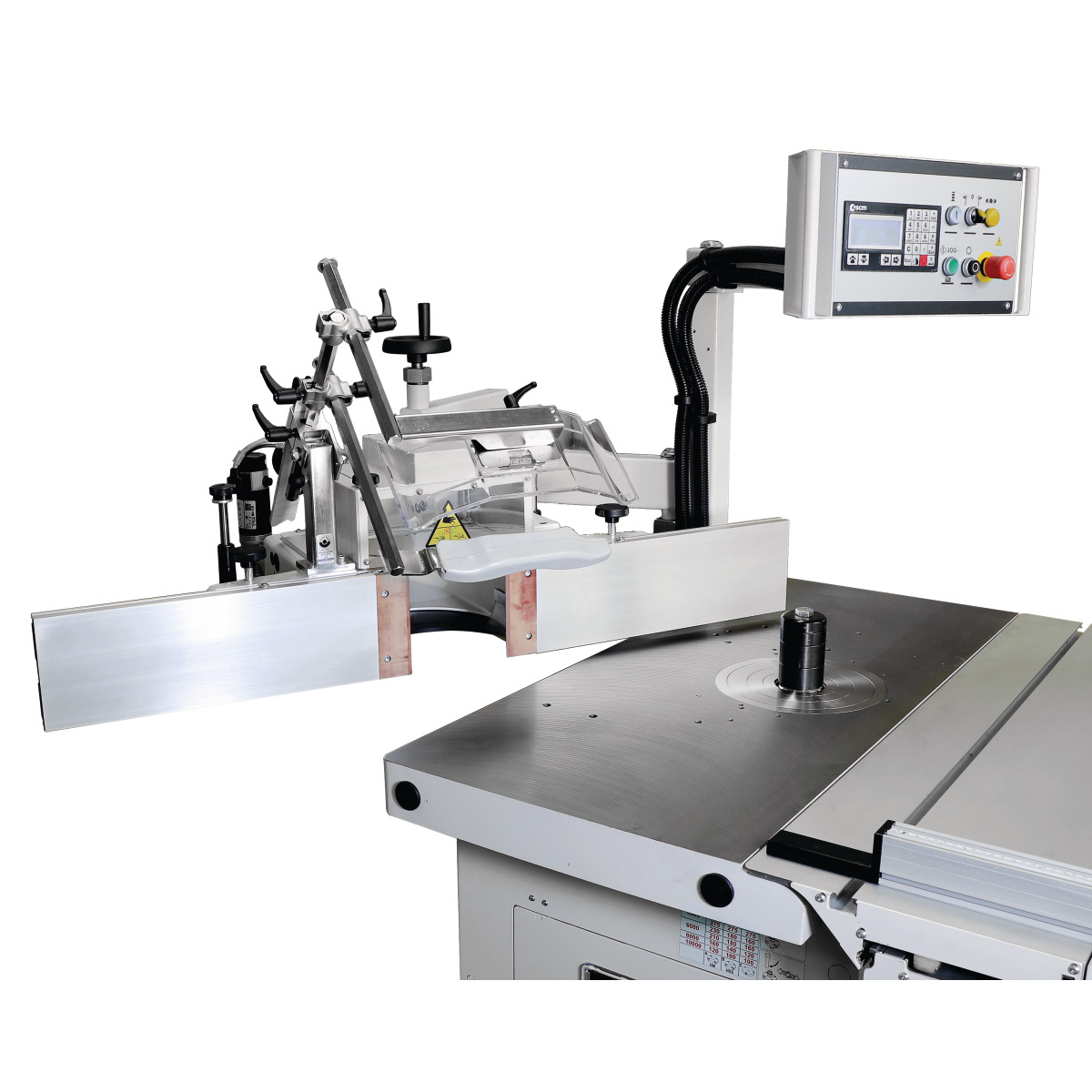

| Fräsanschlag | FLEX ONE: schwere Profi-Ausführung, automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, manuelle Einstellung der Spanabnahme, Wegschwenkeinrichtung, Aluminiumanschlagbacken mit Verbindungsleisten |
| Teleskop-Gehrungsanschlag | mit zwei Klappanschlägen |

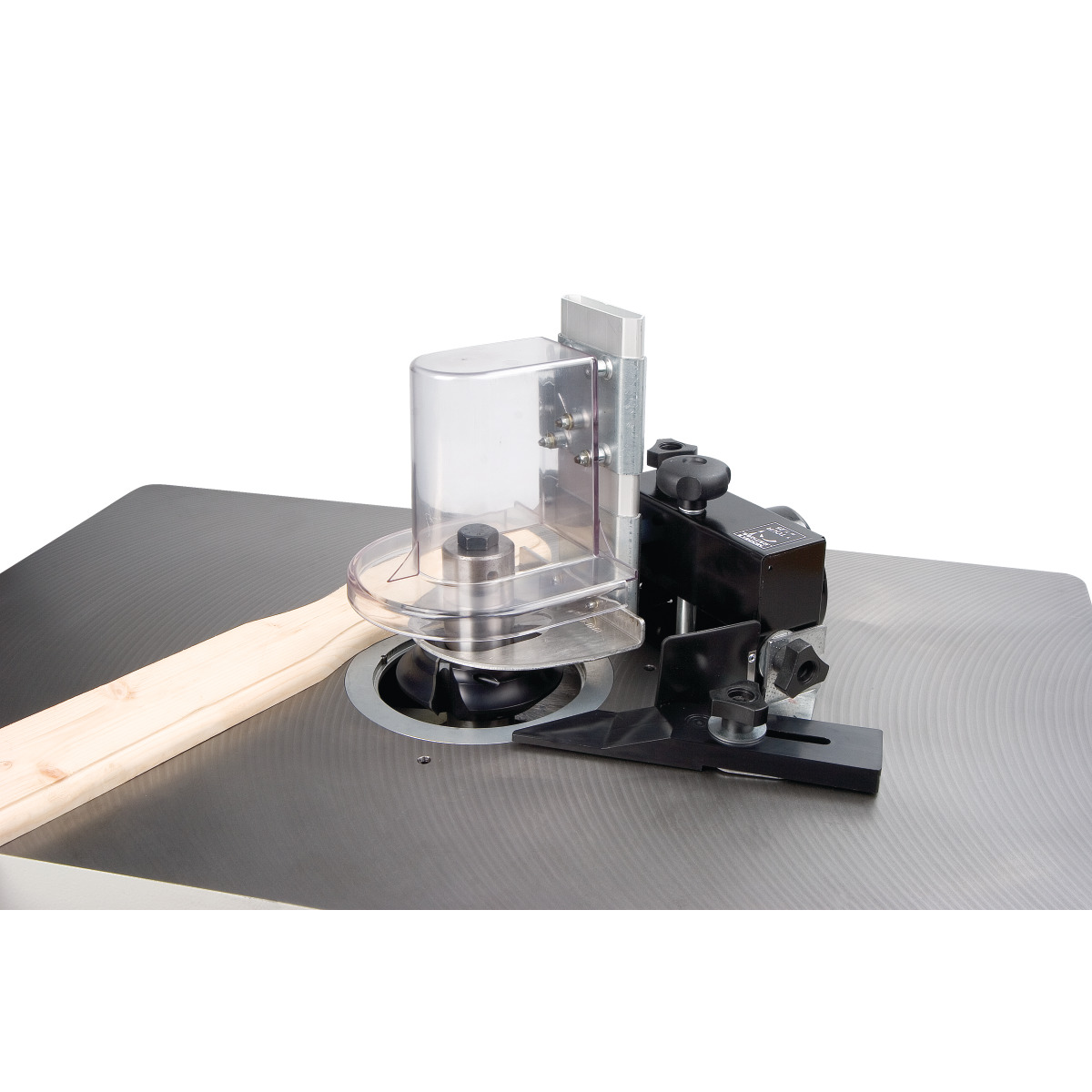

| Bogenfräs-Schutzhaube | ✔ |
| Exzenterspanner | ✔ |
| Höhenverstellung der Spindel | motorisch |
| Neigungsverstellung der Spindel | motorisch |

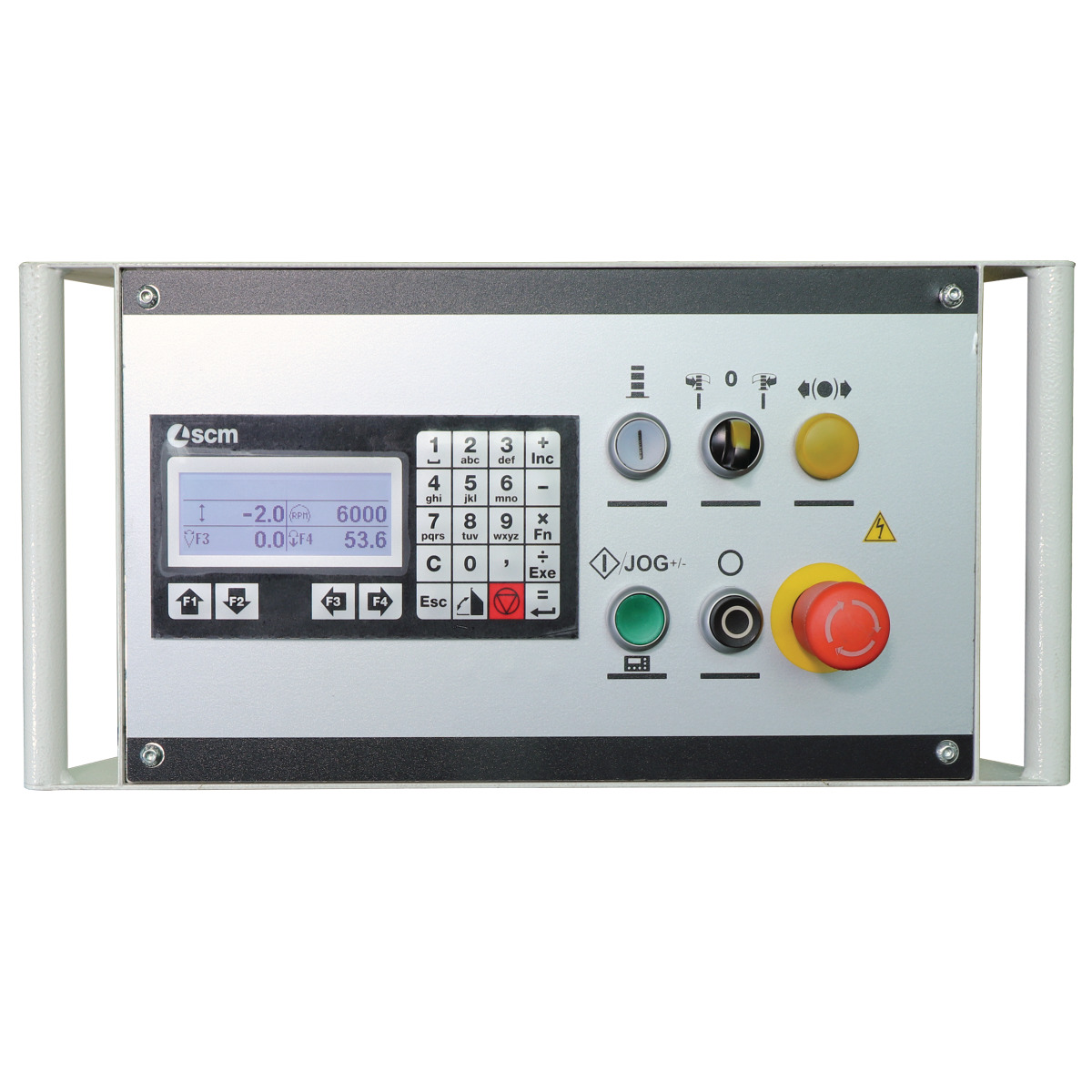

| Steuerung | Ready 3: Programmierte Bewegung der Fräseinheit in zwei Achsen, Automatische Verstellung des gesamten Fräsanschlags je nach Werkzeugdurchmesser, Stufenlose Einstellung über Schalter oder automatisches Positioniersystem |
| Position der Steuerelemente | Bedienpanel auf Augenhöhe, schwenkbar |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Leistung Antriebsmotor | 5,0 kW |
| Frässpindel | |
|---|---|
| Spindelneigung | 0 – -45 ° |
| Nutzlänge der Spindel | 125 mm |
| Spindeldrehzahl(en) | 3500/6000/8000/10000 min¯¹ |
| Frässpindel Drehzahlanzeige | Display der Steuerung |
| Spindeldorndurchmesser | 30 mm |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 240 mm |
| Werkzeugdurchmesser max. absenkbar | 230 mm |
| Werkzeugdurchmesser max. Profilfräsen | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Auf dem Gerät |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Zubehoer
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg
HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Für 12 mm Schaftnur mit 5515557HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Sicheres und maßgenaues Arbeiten an der TischfräsmaschineDer Integralanschlag bietet eine lückenlose Führungsfläche, auch im Eingriffsbereich des WerkzeugsSchnelle und einfache Montage sowie Einstellungen ohne zusätzliche Werkzeuge.Stufenlose Verstellbarkeit für genaue Anpassung an Werkzeugdurchmesser und -höhe.Integrierte Führungsstege für durchgehende Führungsfläche.Seitliche Aufnahme und Tragschiene ermöglichen die Montage weiterer Sicherheits- und Arbeitsvorrichtungen.Oberfläche mit Hard-Coat-BeschichtungSchnelle und stabile Befestigung mit dem KlemmexzenterHerstellerAIGNER GmbHThannenmais - Höfen 2, 94419 Reisbach, Deutschlandwww.aigner-gmbh.com
Sicheres und maßgenaues Arbeiten an der TischfräsmaschineDer Integralanschlag bietet eine lückenlose Führungsfläche, auch im Eingriffsbereich des WerkzeugsSchnelle und einfache Montage sowie Einstellungen ohne zusätzliche Werkzeuge.Stufenlose Verstellbarkeit für genaue Anpassung an Werkzeugdurchmesser und -höhe.Integrierte Führungsstege für durchgehende Führungsfläche.Seitliche Aufnahme und Tragschiene ermöglichen die Montage weiterer Sicherheits- und Arbeitsvorrichtungen.Oberfläche mit Hard-Coat-BeschichtungSchnelle und stabile Befestigung mit dem KlemmexzenterHerstellerAIGNER GmbHThannenmais - Höfen 2, 94419 Reisbach, Deutschlandwww.aigner-gmbh.com
Optionale Ausstattung
HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
mit elektrischem Anschluss (Steckdose)HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
2250 mm langer Schiebeschlitten anstelle der Standardlänge von 1200 mmFührung aus gehärteten, geschliffenen und gebördeltem StahlLieferung inklusive Besäumrahmen mit Teleskopsupport, Teleskop-Ablänganschlag mit zwei Klappanschlägen, zwei Exzenterspannern und Griff am SchiebeschlittenHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Arbeitstisch Schiebeschlittenlänge2250 mm Schiebeschlittenbreite360 mm Schiebeschlittenhöhe142 mm
