Holzkraft Säge-Fräse-Kombination st 4e F 27 minimax
In Profi-Ausführung mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten
17.790,50 €
Produktinformationen "Holzkraft Säge-Fräse-Kombination st 4e F 27 minimax"
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

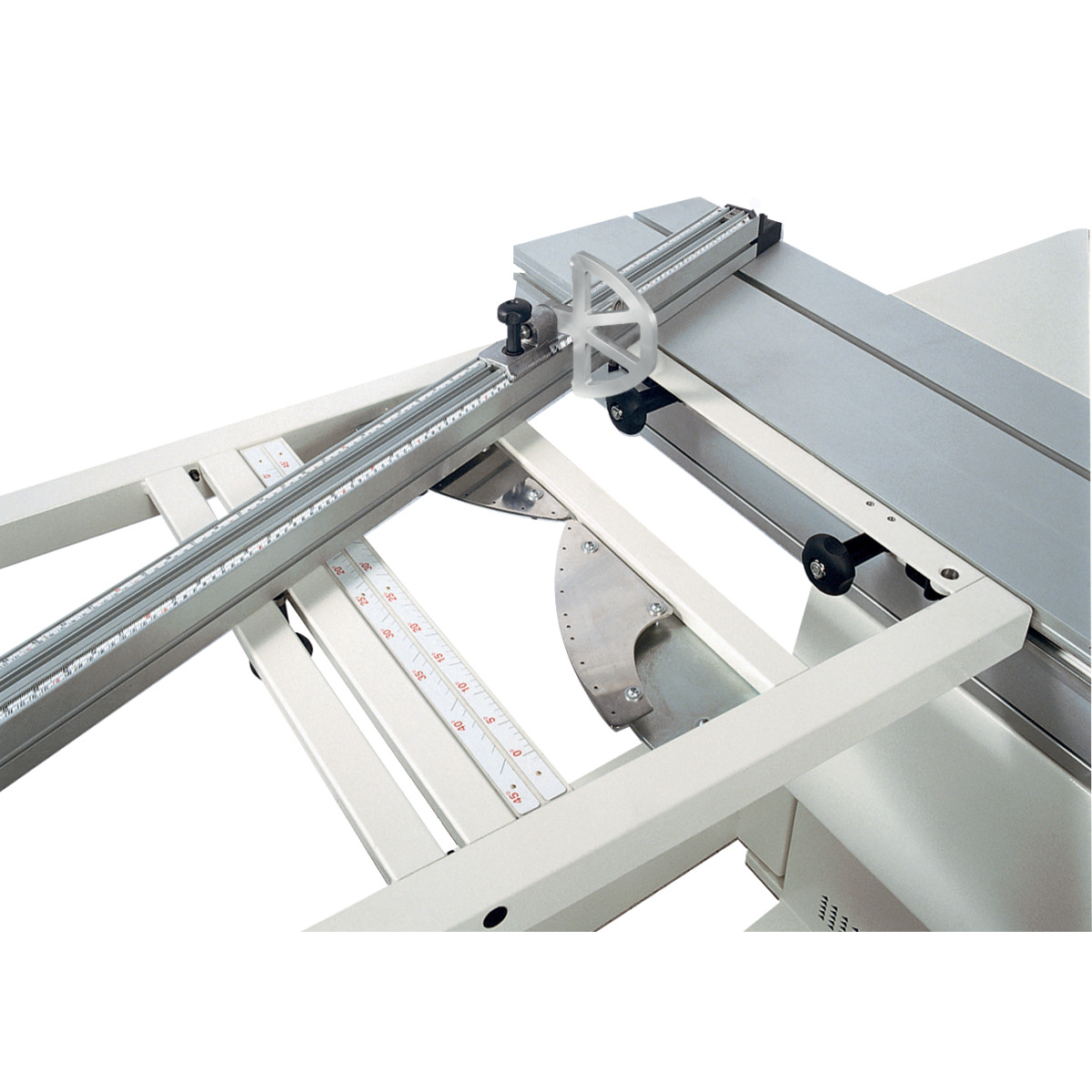

- Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag
- Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
- Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°

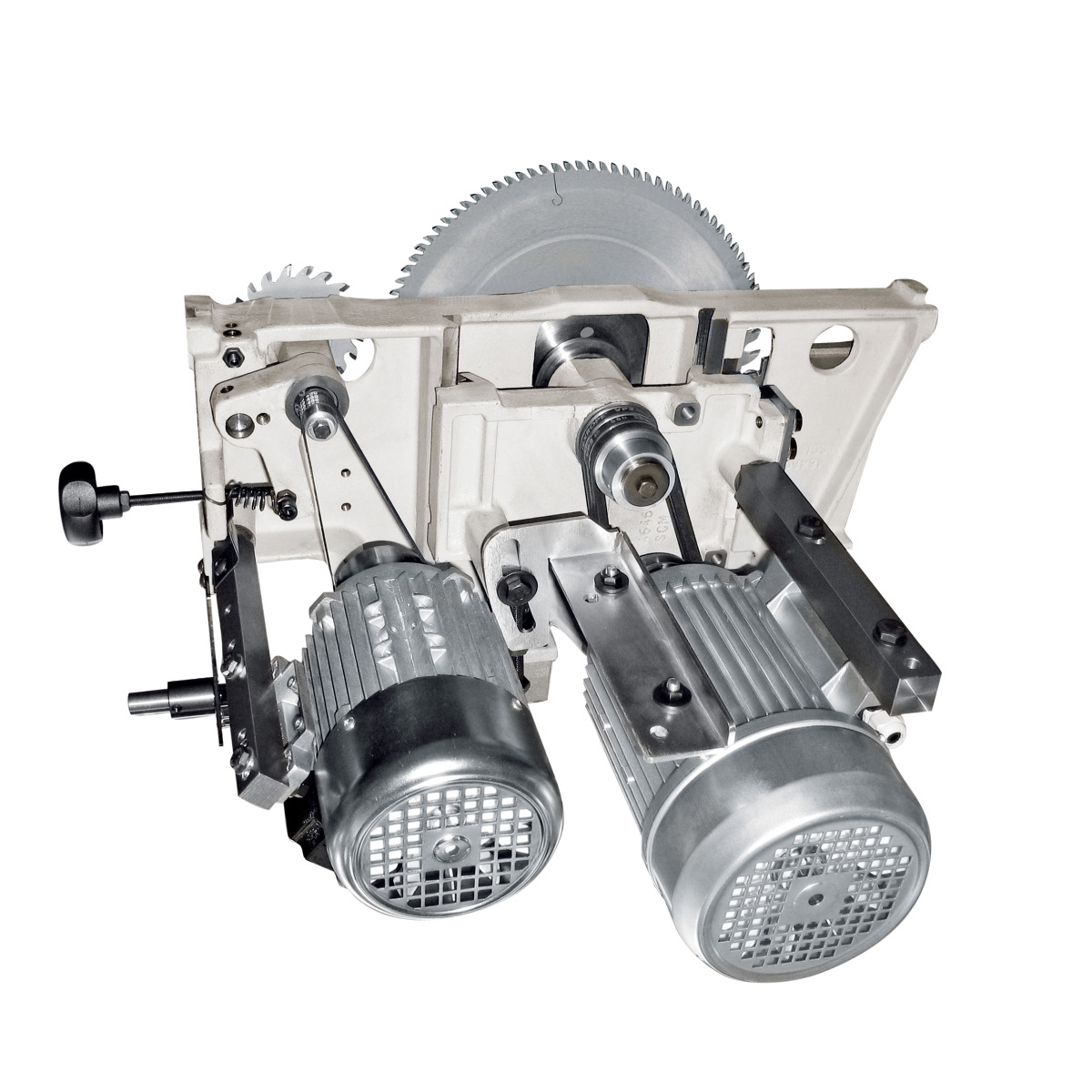

- Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung
- Säge-Parallelanschlag mit Feineinstellung
- Großer Schwenkbereich der Frässpindel bis -45° nach hinten

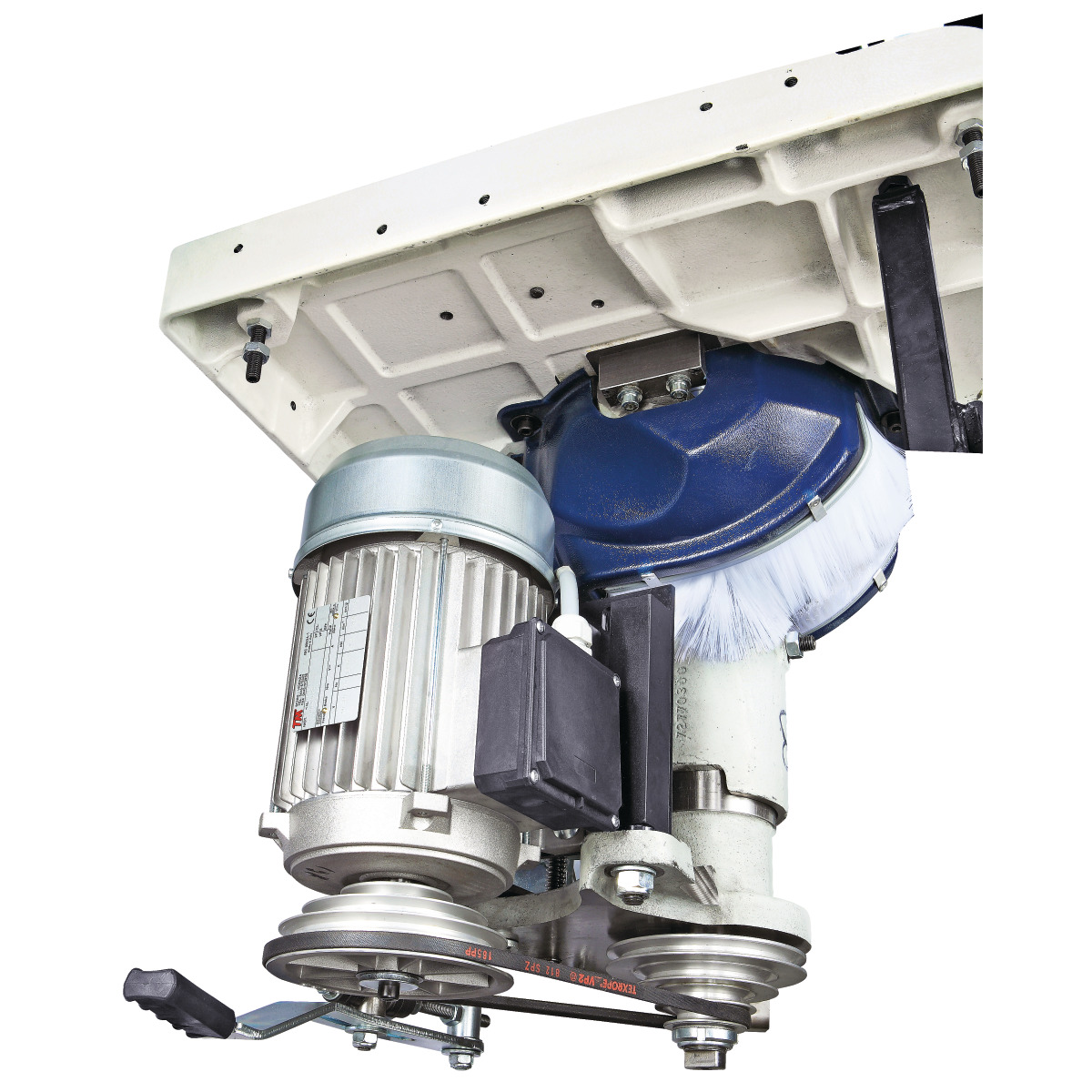

- Vier Fräsgeschwindigkeiten, manuell verstellbar
- Frässpindel mit Rechts-Linkslauf
- Feste Handräder mit numerischen Anzeigen
- Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
- Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
- Mit abschließbarem Hauptschalter und Not-Aus-Schalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 588 kg |
| Anschluss Absaugung | |
|---|---|
| Anzahl Absaugstutzen | 2 |
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Ausstattung | |
|---|---|
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung |
| Materialrolle am Besäumrahmen | ✔ |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag | manuell |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |

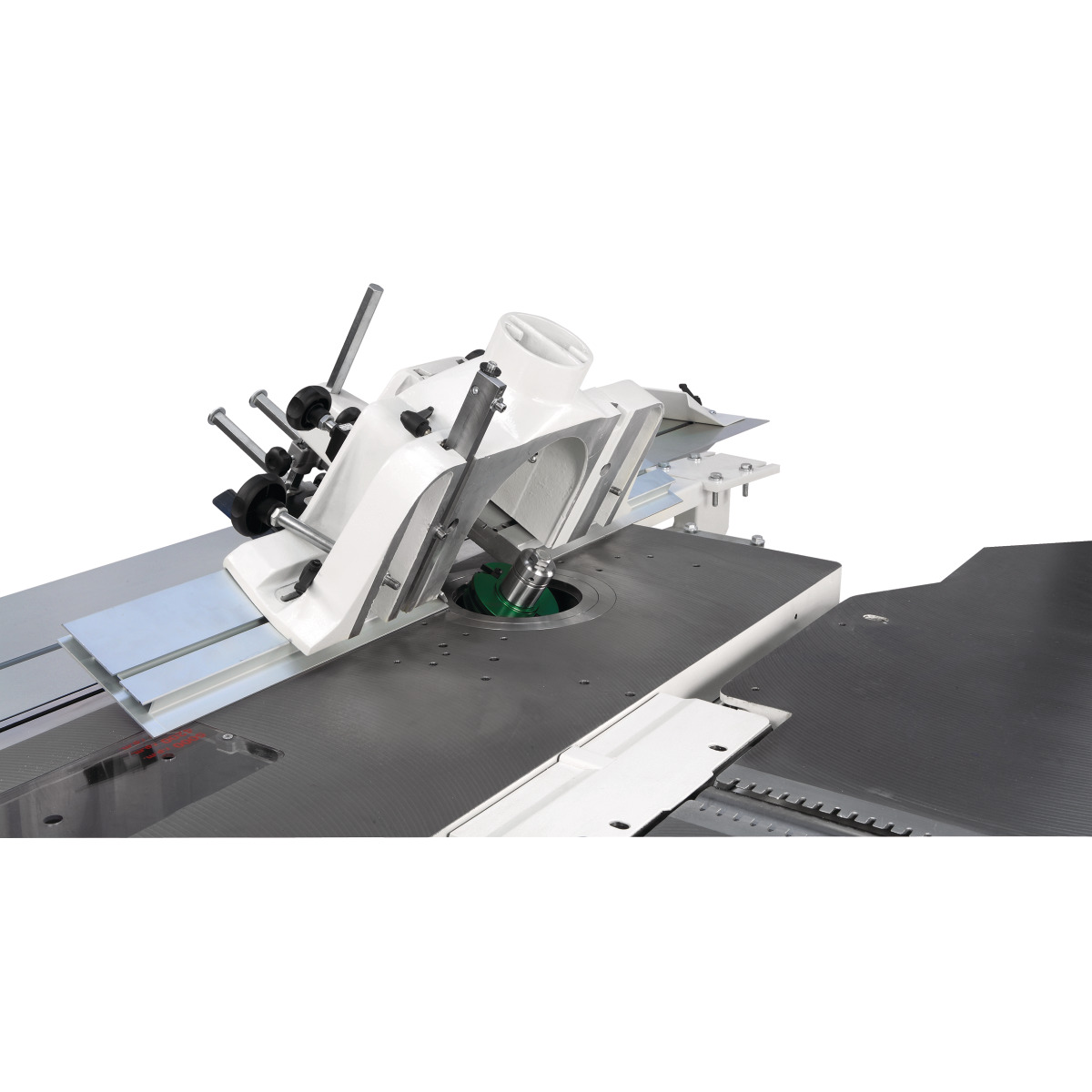

| Fräsanschlag | mit Schnellpositionierung |
| Bogenfräs-Schutzhaube | ✔ |
| Höhenverstellung der Spindel | manuell |
| Neigungsverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Neigungsverstellung des Sägeblatts | manuell |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 2 |
| Leistung Antriebsmotor | 5,0 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Tischlänge | 1250 mm |
| Tischbreite | 430 mm |
| Frässpindel | |
|---|---|
| Spindelneigung | 0 – -45 ° |
| Nutzlänge der Spindel | 125 mm |
| Spindeldrehzahlen | 3500/6000/8000/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. absenkbar | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2660 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe 90° | 90 mm |
| Max. Schnitthöhe 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 71 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Durchmesser Vorritzsägeblatt | 100 mm |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
Zubehoer
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg

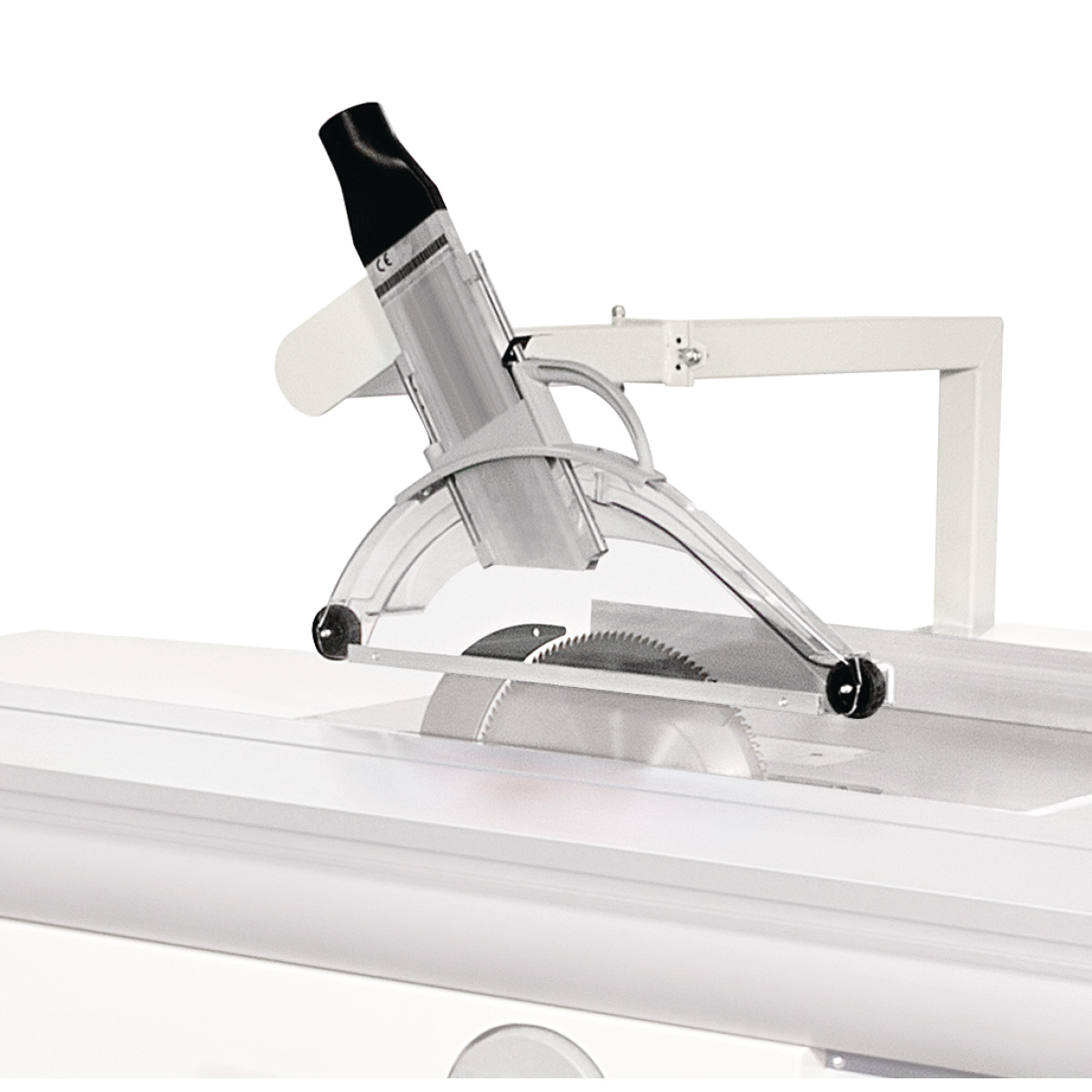

Zur Festmontage an der SägeZwangsgeführter SpaltkeilAbsauganschluss 80 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Allgemeine Informationen Absaugstutzendurchmesser Sägeblattschutz80 mm
