Holzkraft Säge-Fräse-Kombination st 3c F 23 minimax
Schwenkbares Sägeblatt, schwenkbare Frässpindel und Format-Schiebeschlitten aus eloxiertem Aluminium
12.971,00 €
Produktinformationen "Holzkraft Säge-Fräse-Kombination st 3c F 23 minimax"
- Stabile Stahl-Grauguss-Konstruktion
- Große Auflagefläche und präziser Gusstisch
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
- Großer Besäumrahmen (900 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag mit professionellen Anschlagklappen

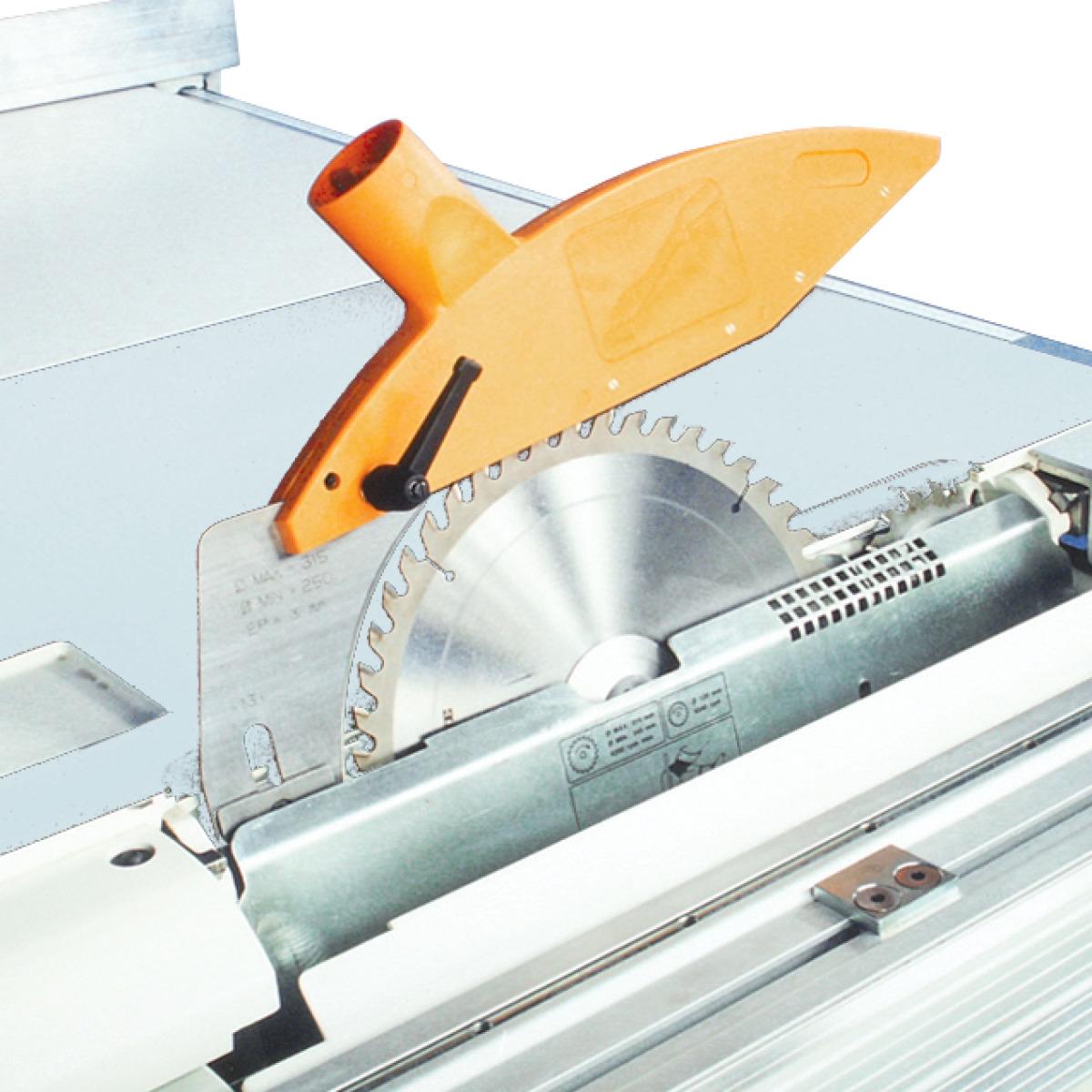

- Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°
- Säge-Parallelanschlag mit Feineinstellung

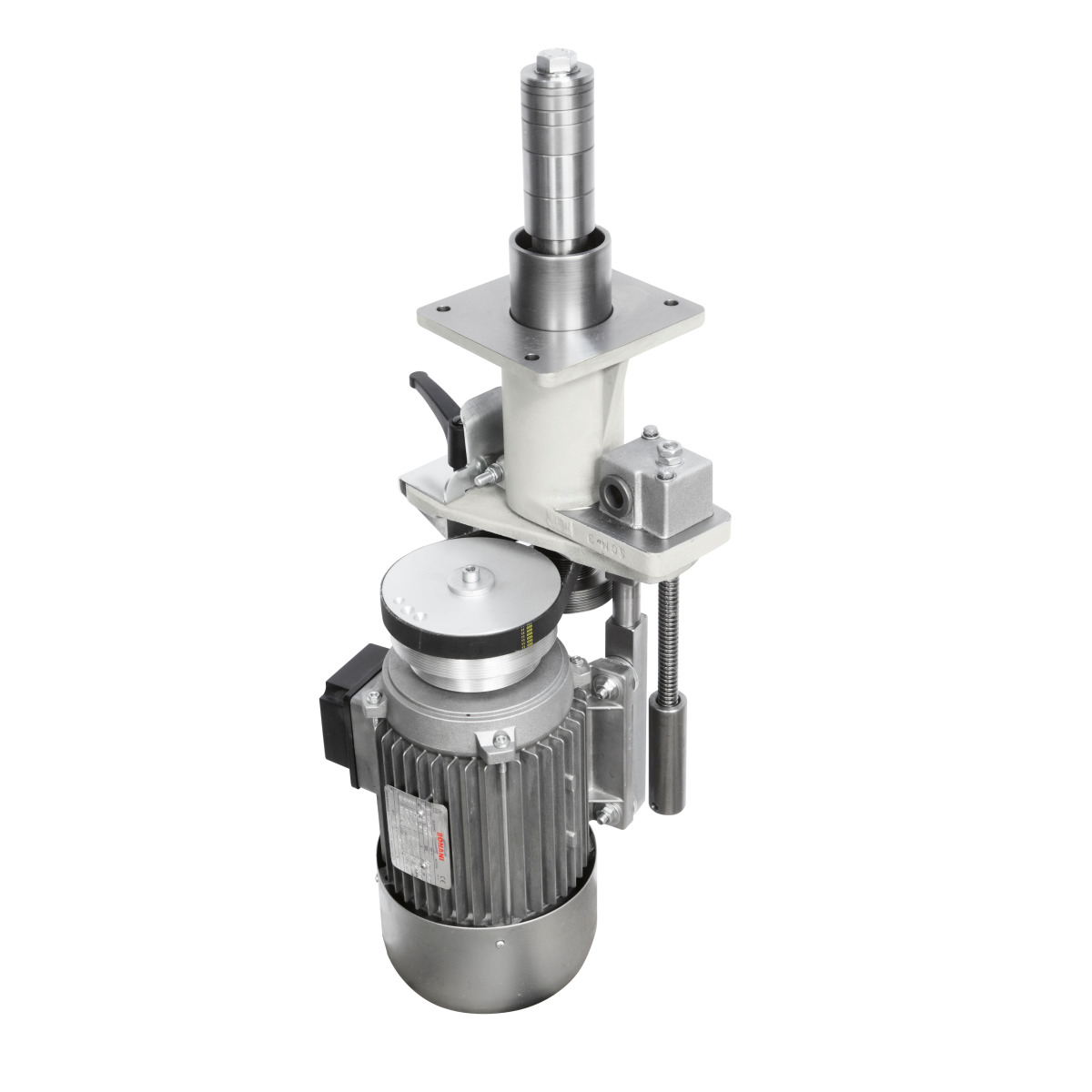

- Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
- Drei Fräsgeschwindigkeiten, manuell verstellbar von 3500 - 10000 min⁻¹
- Mit Rechts-Linkslauf der Frässpindel
- Serienmäßige Bogenfrässchutzhaube
- Sicherheits-Wendeanschlagbacken aus Aluminium
- Zwei Motoren mit hohen Leistungsreserven
- Zwei steckbare Handräder für eine bequeme und schnelle Bedienung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 470 kg |
| Anschluss Absaugung | |
|---|---|
| Anzahl Absaugstutzen | 2 |
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Ausstattung | |
|---|---|
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | 900 x 600 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Exzenterspanner | ✔ |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Fräsanschlag | mit Aluminium-Anschlagbacken |
| Bogenfräs-Schutzhaube | ✔ |
| Höhenverstellung der Spindel | manuell |
| Neigungsverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Neigungsverstellung des Sägeblatts | manuell |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 2 |
| Leistung Antriebsmotor | 5,0 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Tischlänge | 1112 mm |
| Tischbreite | 430 mm |
| Frässpindel | |
|---|---|
| Spindelneigung | 0 – -45 ° |
| Nutzlänge der Spindel | 100 mm |
| Spindeldrehzahlen | 3500/7000/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 210 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2250 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2660 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe 90° | 90 mm |
| Max. Schnitthöhe 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | unabhängig vom Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
Zubehoer
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg

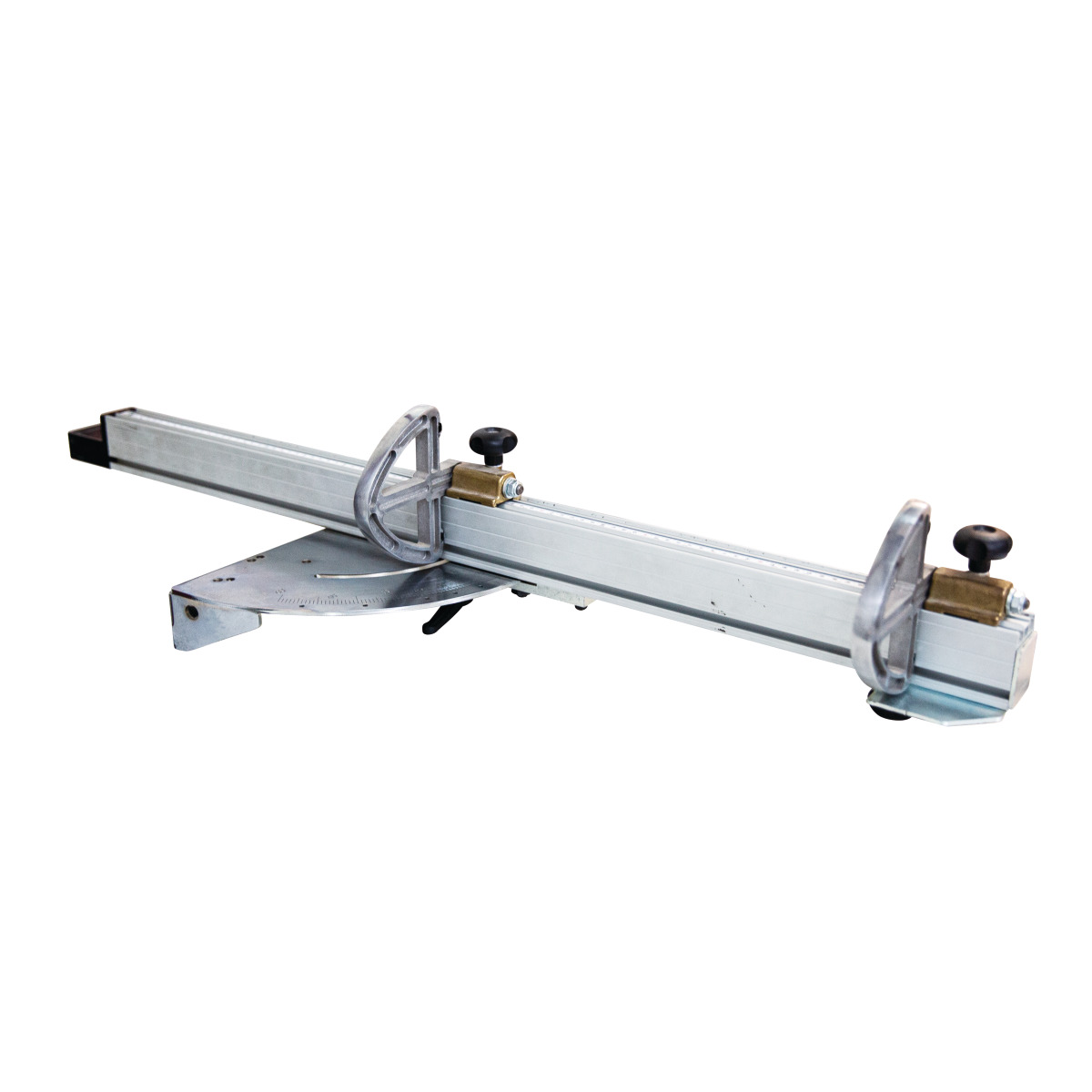

Gradanzeige für schnelle WinkeleinstellungGradraster ±60°Befestigung direkt am SchiebschlittenMaximale Länge der Anschlagschiene 1780 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Für Zapfenschlitzarbeiten an der FrässpindelHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang ArbeitstischSchutzhaube für Werkzeuge max. 320 mmAbsaughaube (Durchmesser 120 mm)
Optionale Ausstattung
Für ausrissfreie Schnitte bei beschichtetem PlattenmaterialVon außen schnell und genau einstellbarHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
mit elektrischem Anschluss (Steckdose)HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Zum NachrüstenAuf 1/10 mm genaue Anzeige der Schnittbreite am ParallelanschlagBatteriebetriebenMit MagnetbandBenötigt Montage durch Service (Art. Nr. 5516001)HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
