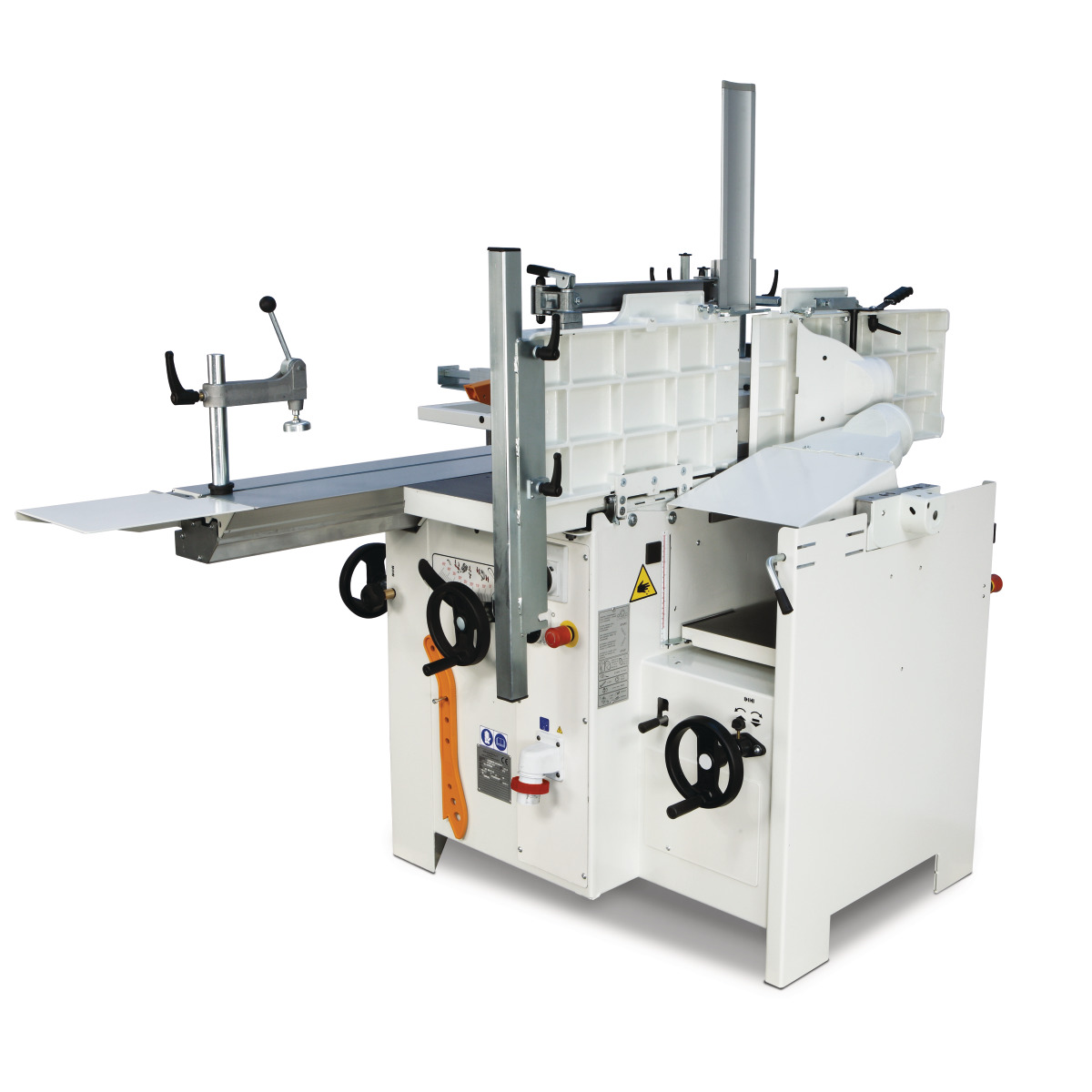

Holzkraft Mehrfachkombination lab 300p F16 TERSA minimax
Universal mit Alu-Formatschiebeschlitten. Viel Leistung auf kleinem Raum bei geringen Investitionskosten.
12.078,50 €
Produktinformationen "Holzkraft Mehrfachkombination lab 300p F16 TERSA minimax"
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
- Stabile Stahl-Graugusskonstruktion
- Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
- Präzise und bequeme Schnitte auch bei großen Werkstücken dank stabiler Auflage auf dem 270 mm breiten Schiebschlitten
- Robuste, verrippte Gussarbeitstische

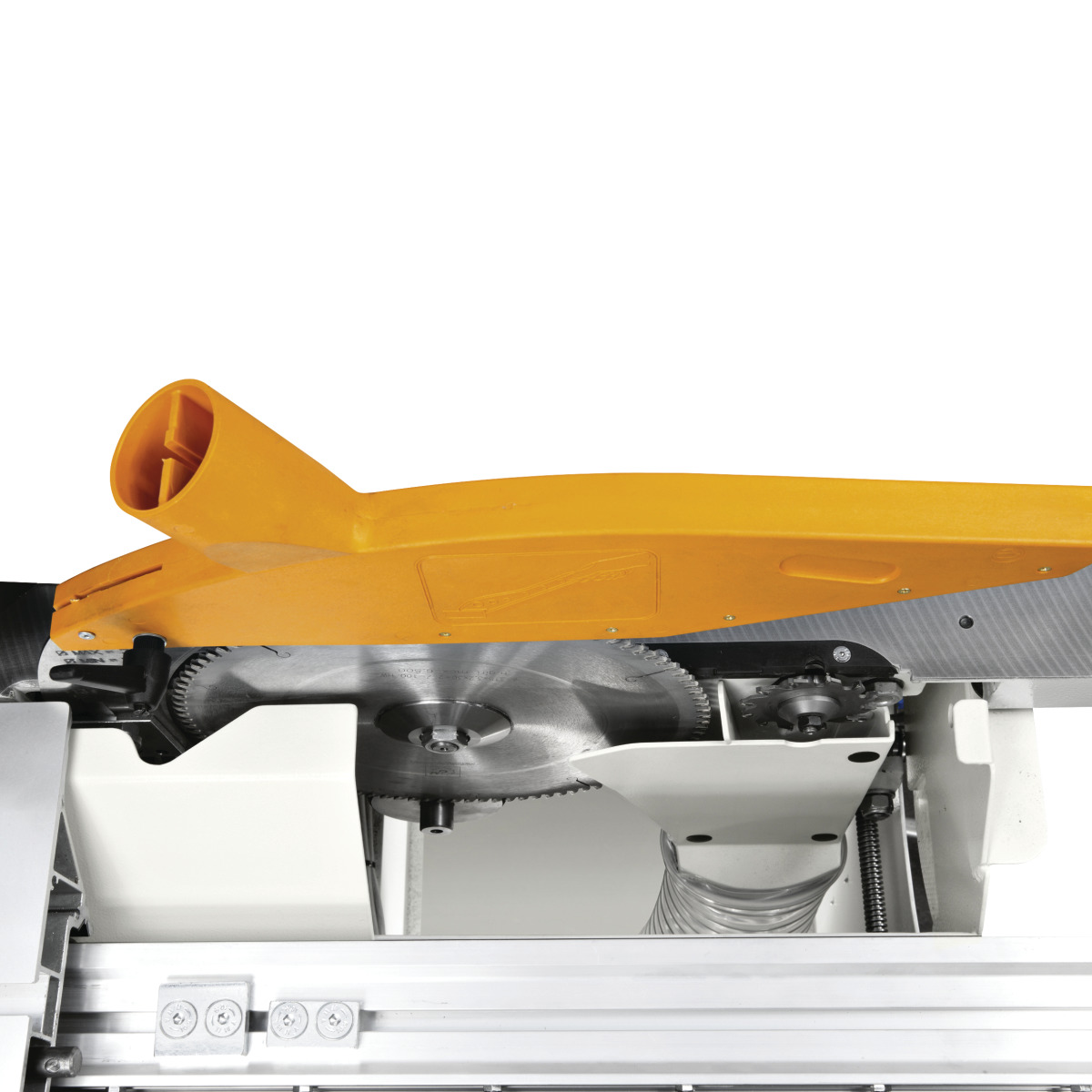

- Schwenkbares Sägeblatt von 90° - 45°
- Besäumrahmen mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke

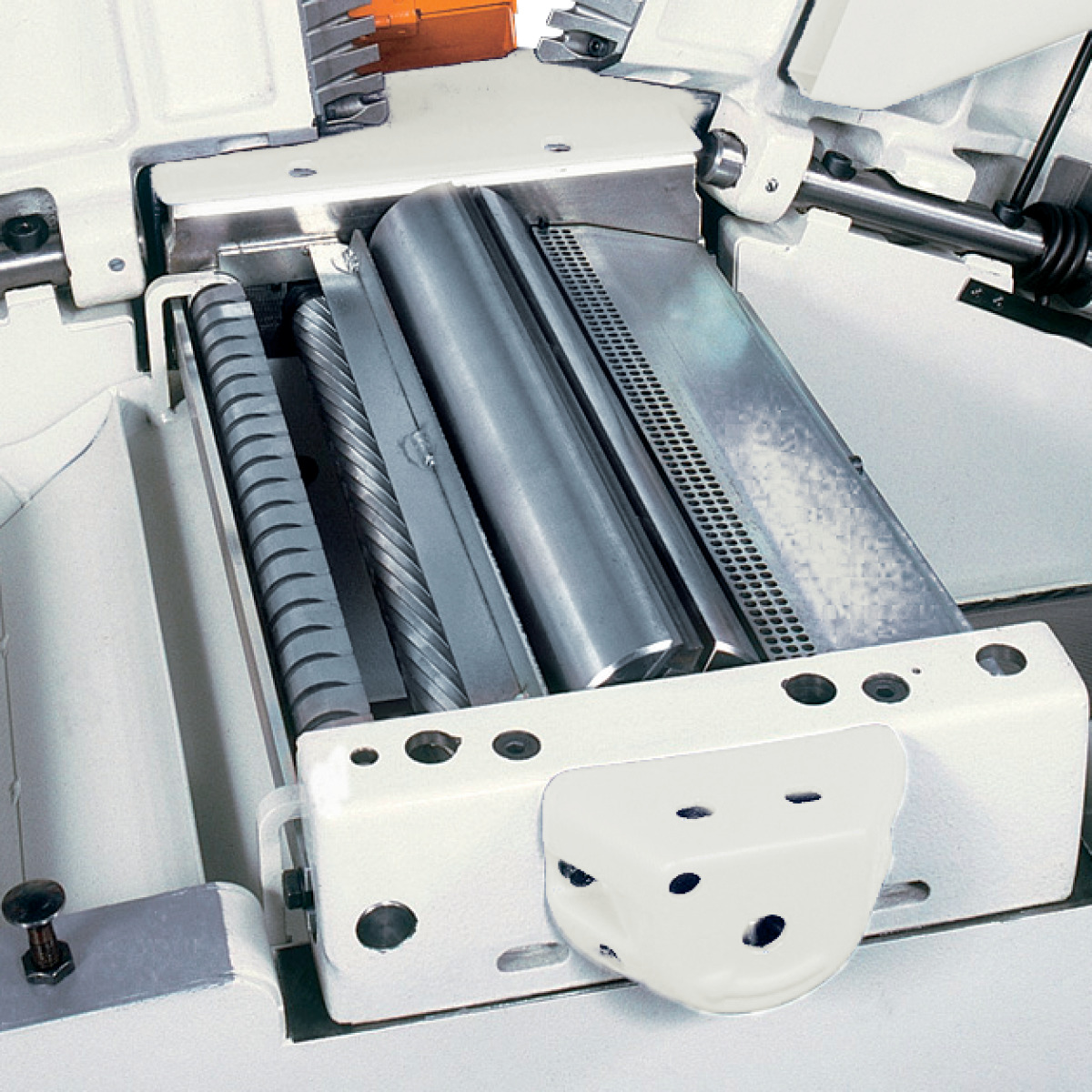

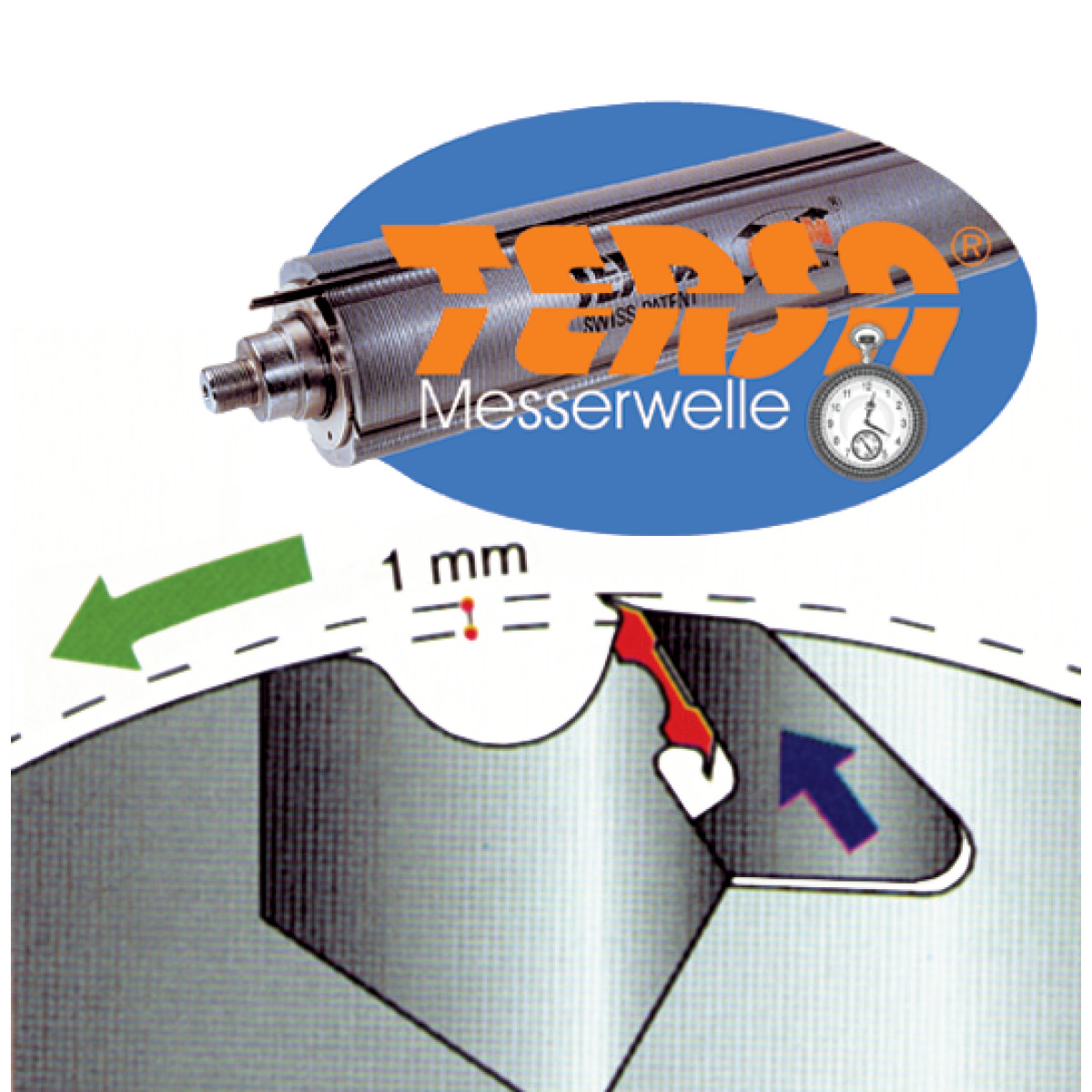

- Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern

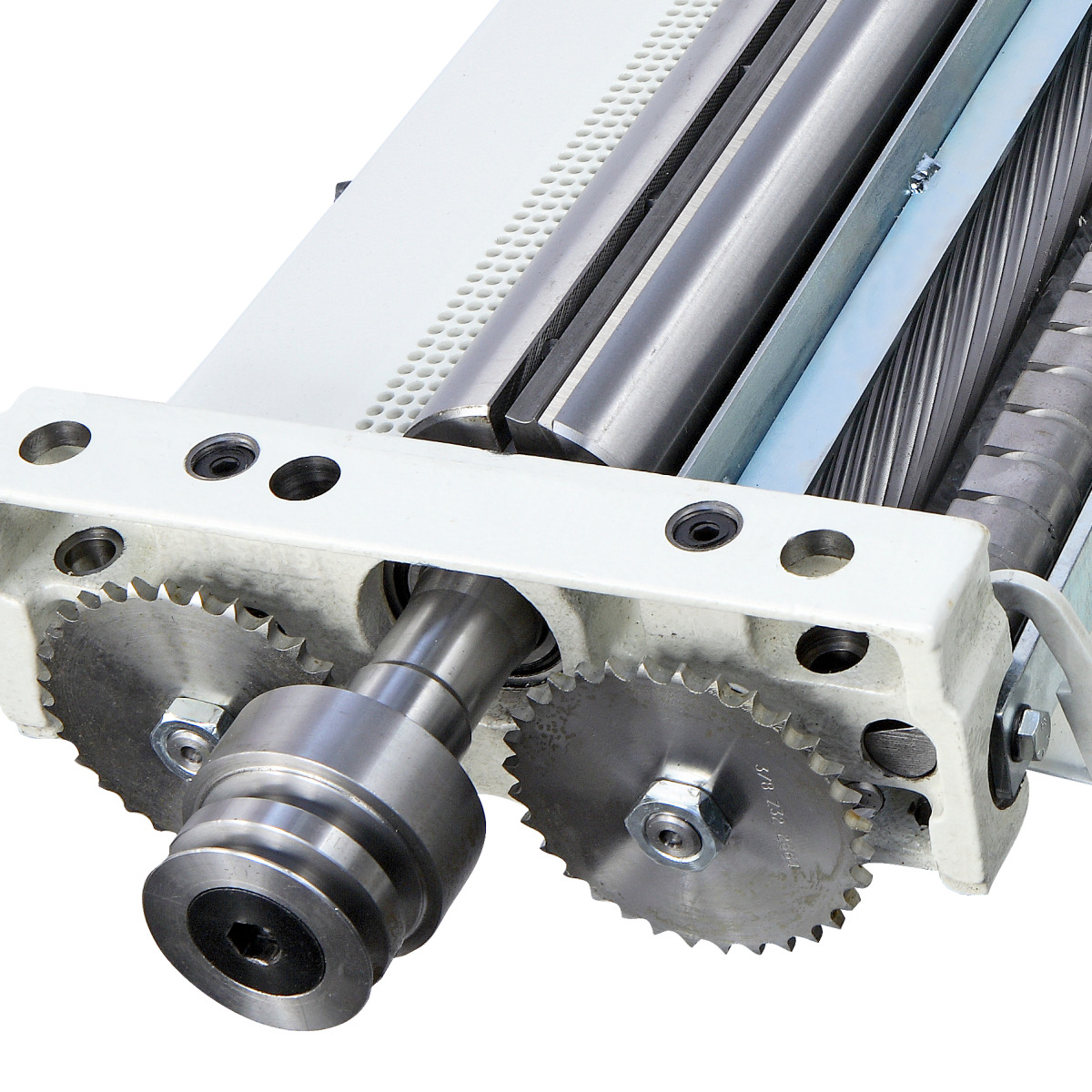

- Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
- Drei Fräsgeschwindigkeiten, von 3.600 - 10.000 min-1 manuell verstellbar
- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Aluminium-Formatschiebeschlitten
- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Dauerhaft leichtgängig
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 430 kg |
| Abrichte | |
|---|---|
| Abrichttisch Breite | 300 mm |
| Abrichttisch Länge | 1300 mm |
| Neigungswinkel Säge-/Abrichtanschlag | 90 / 45 ° |
| Spanabnahme max. Abrichte | 3 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anzahl Absaugstutzen | 4 |
| Absaugstutzendurchmesser | 120 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 3859 mm |
| Platzbedarf Breite/Tiefe | 2793 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Maschinenkörper Länge | 802 mm |
| Maschinenkörper Breite/Tiefe | 960 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen |
| Exzenterspanner | ✔ |
| Anschläge | Kombi Abricht-/Parallelanschlag |

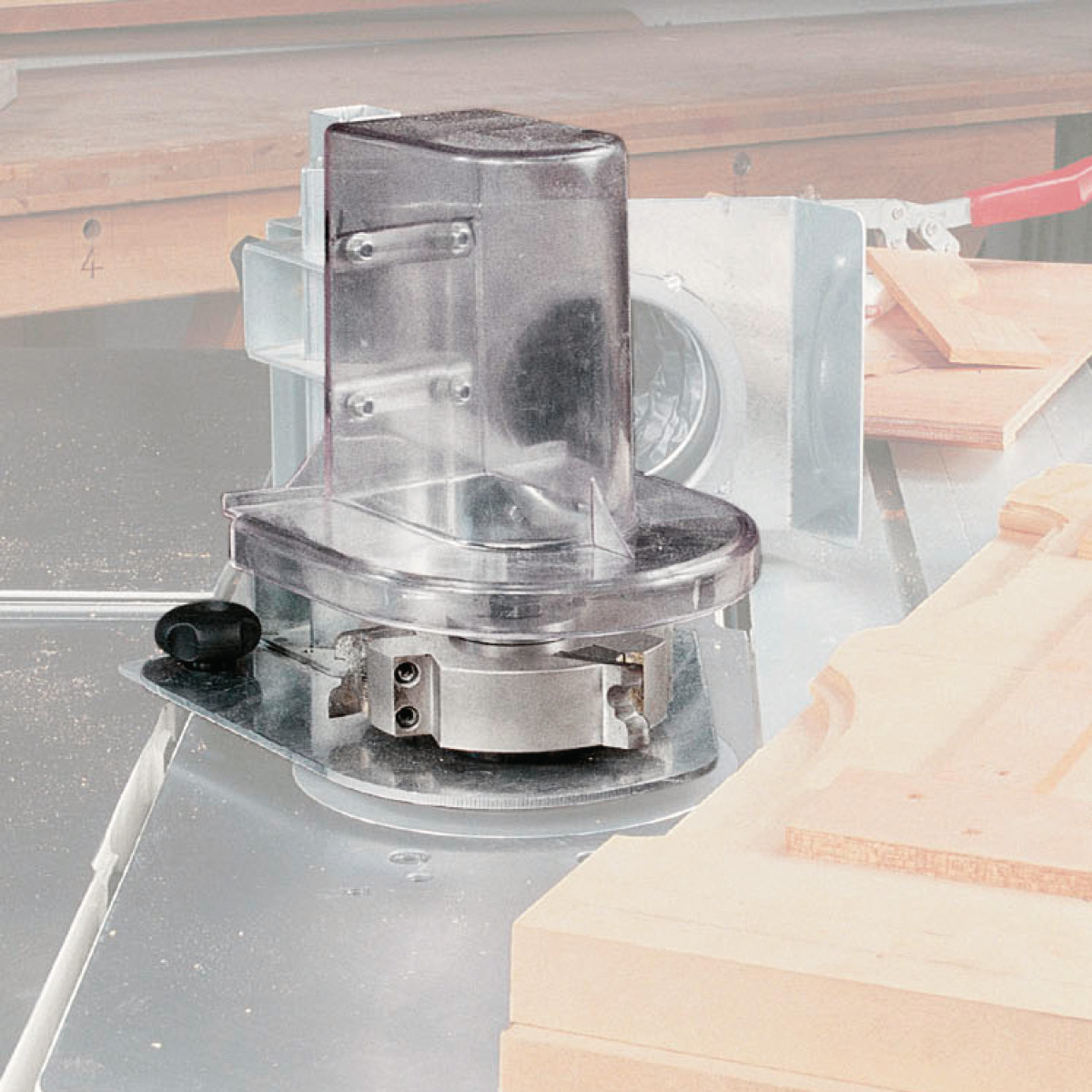

| Bogenfrässchutzhaube | ✔ |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Dicke | |
|---|---|
| Dickentisch Länge | 450 mm |
| Dickentisch Breite | 300 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Arbeitshöhe Dicke max. | 220 mm |
| Spanabnahme max. Dicke | 3 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 3 |
| Leistung Antriebsmotor | 4 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 1600 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 1020 mm |
| Tischbreite | 325 mm |
| Tischhöhe | 900 mm |

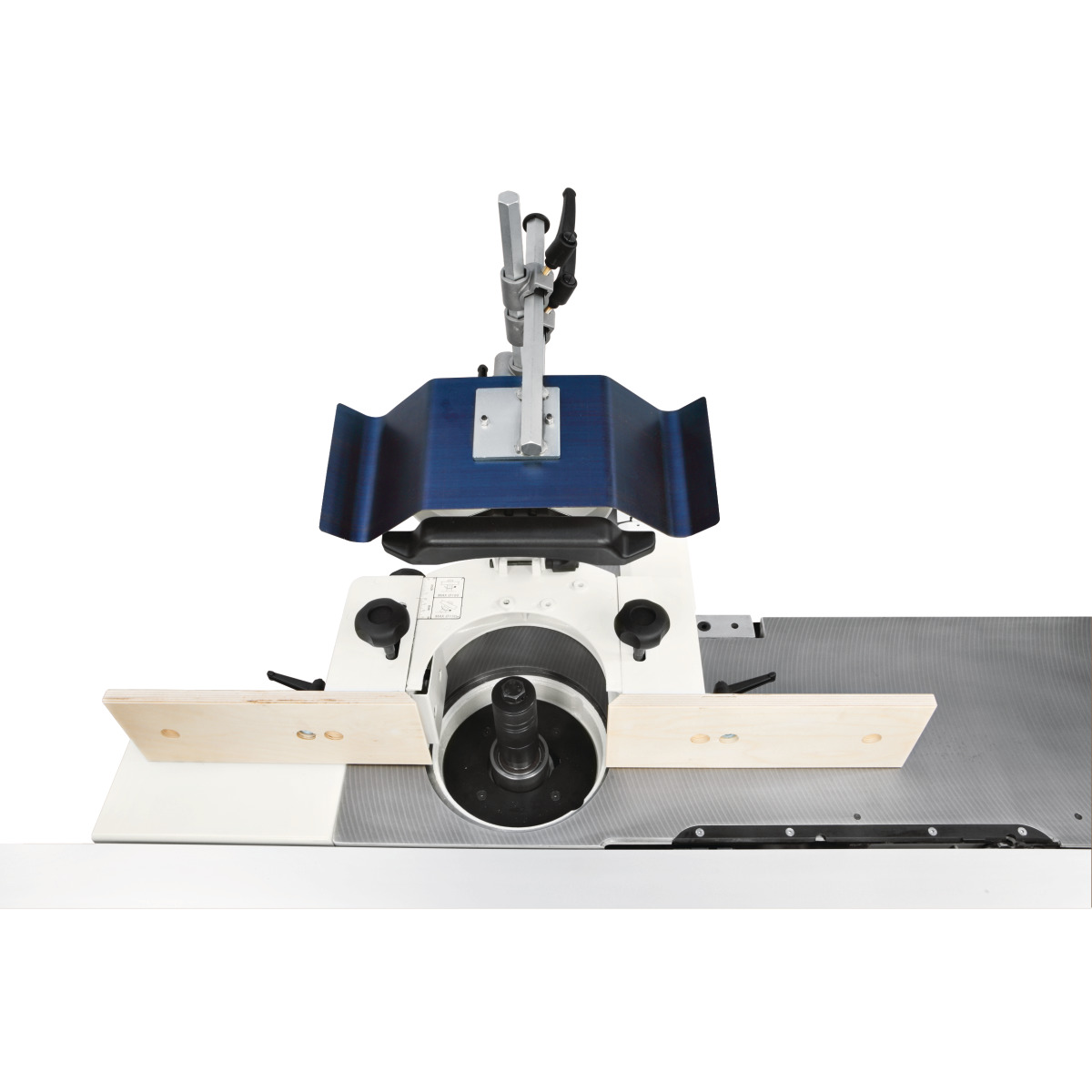

| Frässpindel | |
|---|---|
| Spindelneigung | 0 ° |
| Spindeldorndurchmesser | 30 mm |
| Nutzlänge der Spindel | 100 mm |
| Spindeldrehzahl(en) | 3600/7500/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 180 mm |
| Werkzeugdurchmesser max. absenkbar | 120 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
| Hobelmesserwelle | |
|---|---|
| Hobelwellentyp | TERSA |
| Hobelwellendurchmesser | 72 mm |
| Anzahl Hobelmesser | 3 St |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 1600 mm |
| Schnittbreite mit Parallelanschlag | 800 mm |
| Max. Ablängbreite links vom Sägeblatt | 1660 mm |
| Sägeblattneigung | 90 – 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 3500 min⁻¹ |
| Vorschub | |
|---|---|
| Vorschubgeschwindigkeit | 7 m/min |
Zubehoer
Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 3 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.300 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 3 Stück (12,26 € / 1 Stück)
Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 3 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.300 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 3 Stück (19,00 € / 1 Stück)
HerstellerSchlagring WerkzeugeSchallbruch 25, 42781 Haan, Deutschlandwww.schlagring.com Lieferumfang je 1 Bohrer mit 12,8 mm Schaft Größen 8, 10, 12, 14 mm1 Bohrer mit 15,8 mm Schaft Größe 16 mmHolzetui
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg
Zum leichteren Versetzen von Hobelmaschinen, Säge-Fräse- und Mehrfachkombinationen von HOLZKRAFT.HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Hebelstange mit Rolle zum Anheben und VerfahrenZwei Rollen zur Befestigung an der Maschine

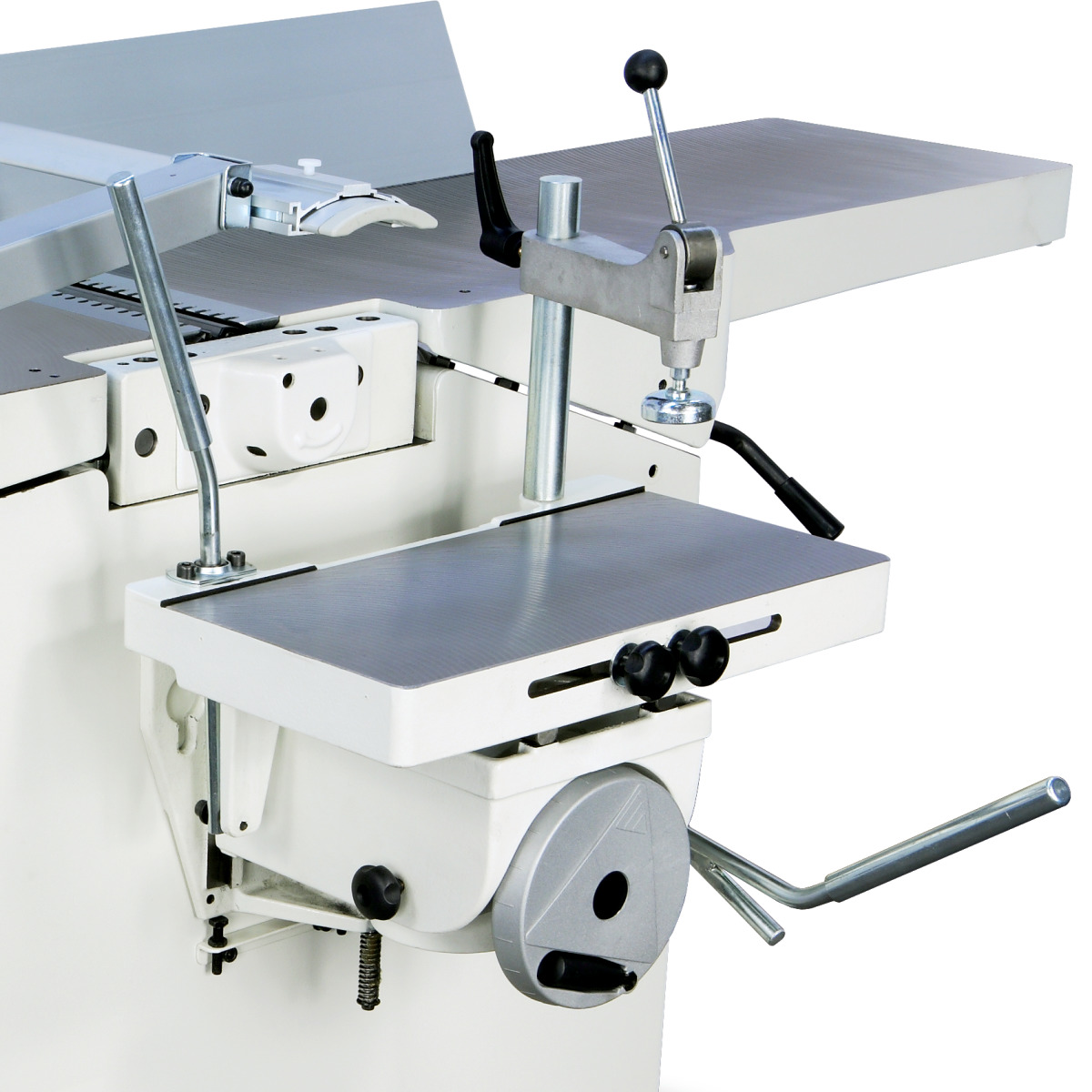

Zum einfachen Herstellen von Nuten, Zapfenlöchern und SteckverbindungenMit Bohrfutter 0-16 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Absaughaube Durchmesser 120 mmWescott-Bohrfutter 0 - 16 mmExzenterspanner Technische Daten Allgemeine Informationen Tischlänge380 mm Tischbreite207 mm Bohrbreite120 mm Bohrtiefe max. bei 90 °85 mm Vertikalhub75 mm

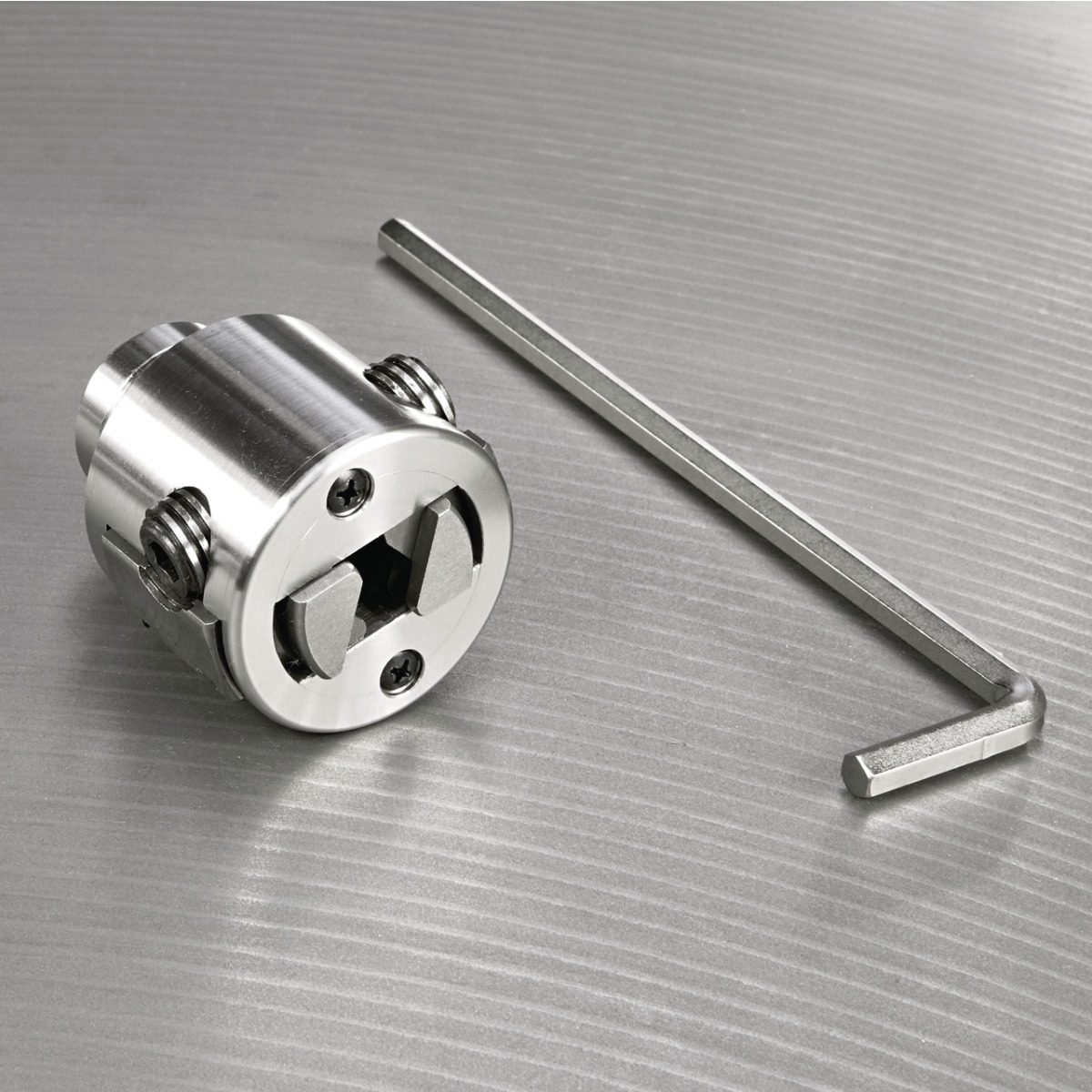

Selbstzentrierendes Wescott-BohrfutterBohrer bequem und im Handumdrehen ausgewechselt und brauchen keine EinstellungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige AufgabeUniverselle Grundelemente zur Aufnahme von AIGNER-Sicherheits- und ArbeitsvorrichtungenSchnell einstellbar durch gleichzeitige Klemmung aller einzeln verschiebbaren StäbeAus hochwertigem AluminiumZur Selbstmontage: je nach Maschinenmodell können kleine Montagearbeiten anfallenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Inhalt: 2 Stück (308,81 € / 1 Stück)
Optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige AufgabeUniverselle Grundelemente zur Aufnahme von AIGNER-Sicherheits- und ArbeitsvorrichtungenSchnell einstellbar durch gleichzeitige Klemmung aller einzeln verschiebbaren StäbeAus hochwertigem AluminiumZur Selbstmontage: je nach Maschinenmodell können kleine Montagearbeiten anfallenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Universell montierbar auf allen HOLZKRAFT-FräsanschlägenBeidseitig verwendbarOptimaler Schutz durch Holzeinlage (nicht inklusive), die einfach durchfräst wird. Somit sind alle Öffnungen verschlossen und nur der Fräser tritt hervorHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Inhalt: 2 Stück (160,06 € / 1 Stück)
Optionale Ausstattung
HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang ArbeitstischSchutzhaube für Werkzeuge max. Ø 320 mmAbsaughaube (Ø 120 mm)
Für ausrissfreie Schnitte bei beschichtetem PlattenmaterialVon außen schnell und genau einstellbarHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com

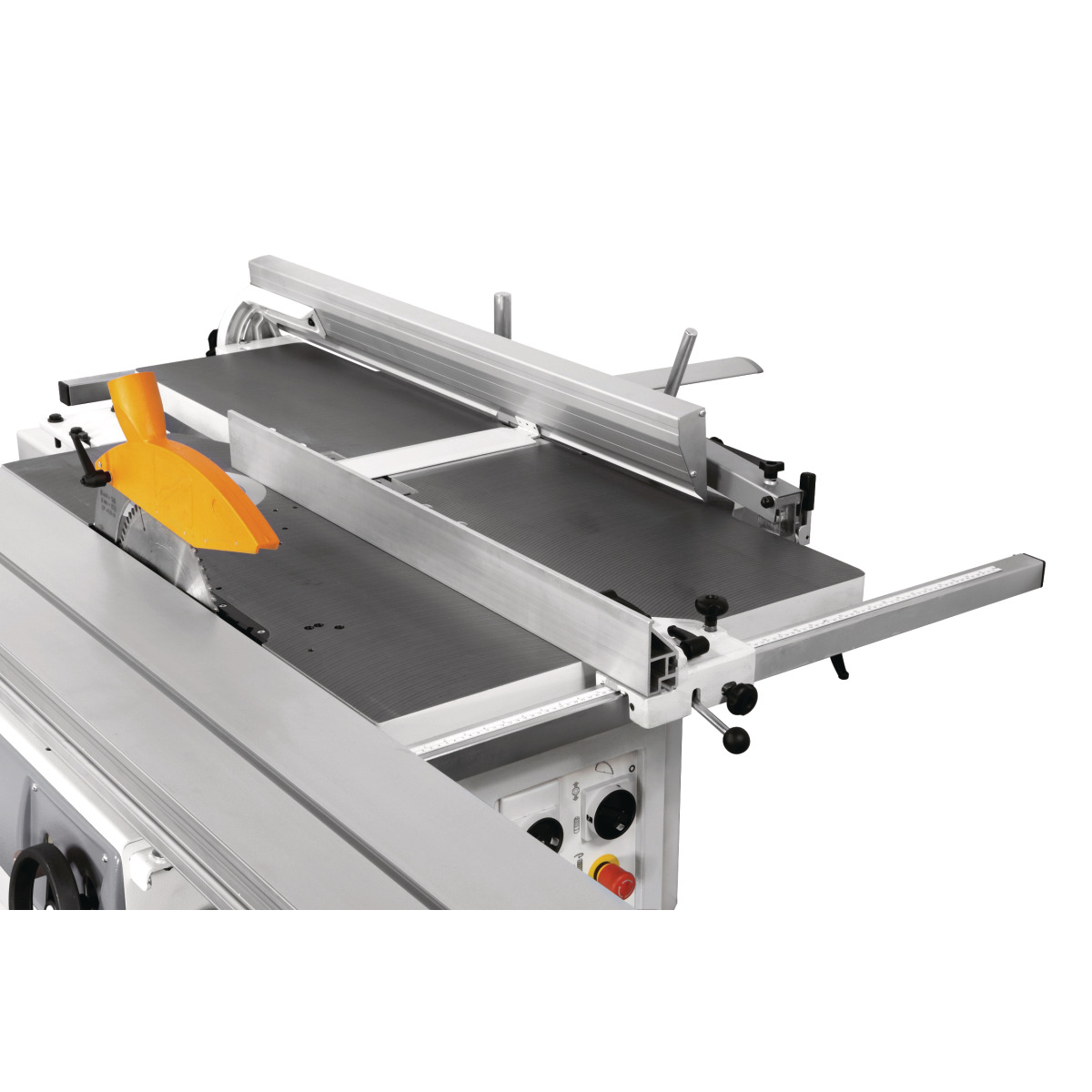

Professioneller Säge- und Hobelanschlag. Entwickelt, um einen schnellen Bearbeitungswechsel zu ermöglichen. Neigung des Hobelanschlages stufenlos einstellbarHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
