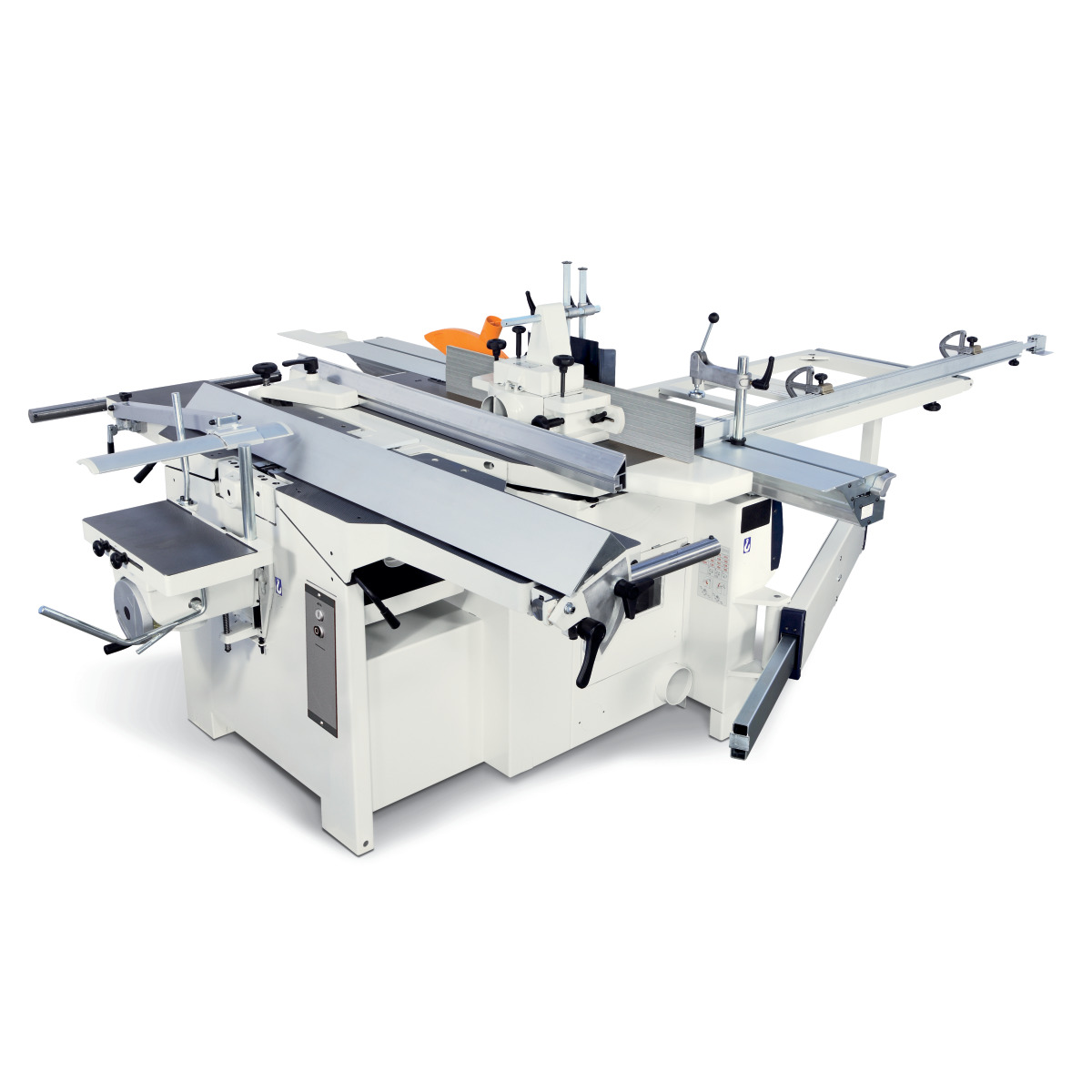

Holzkraft Mehrfachkombination cu 410e F 33 TERSA minimax
Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
27.786,50 €
Produktinformationen "Holzkraft Mehrfachkombination cu 410e F 33 TERSA minimax"
- Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum

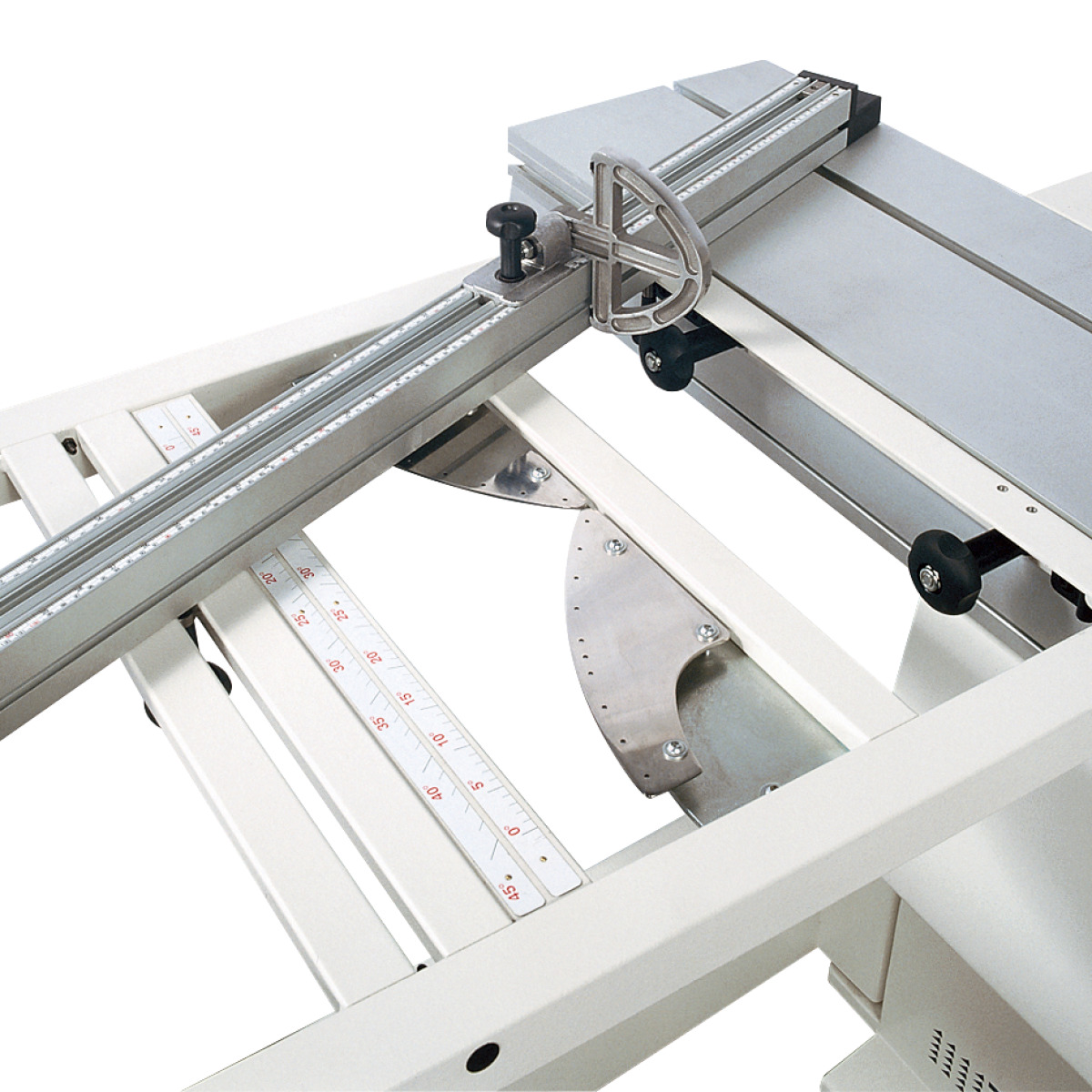

- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
- Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
- Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
- Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
- Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
- Mit Rechts-Linkslauf der Frässpindel
- Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit

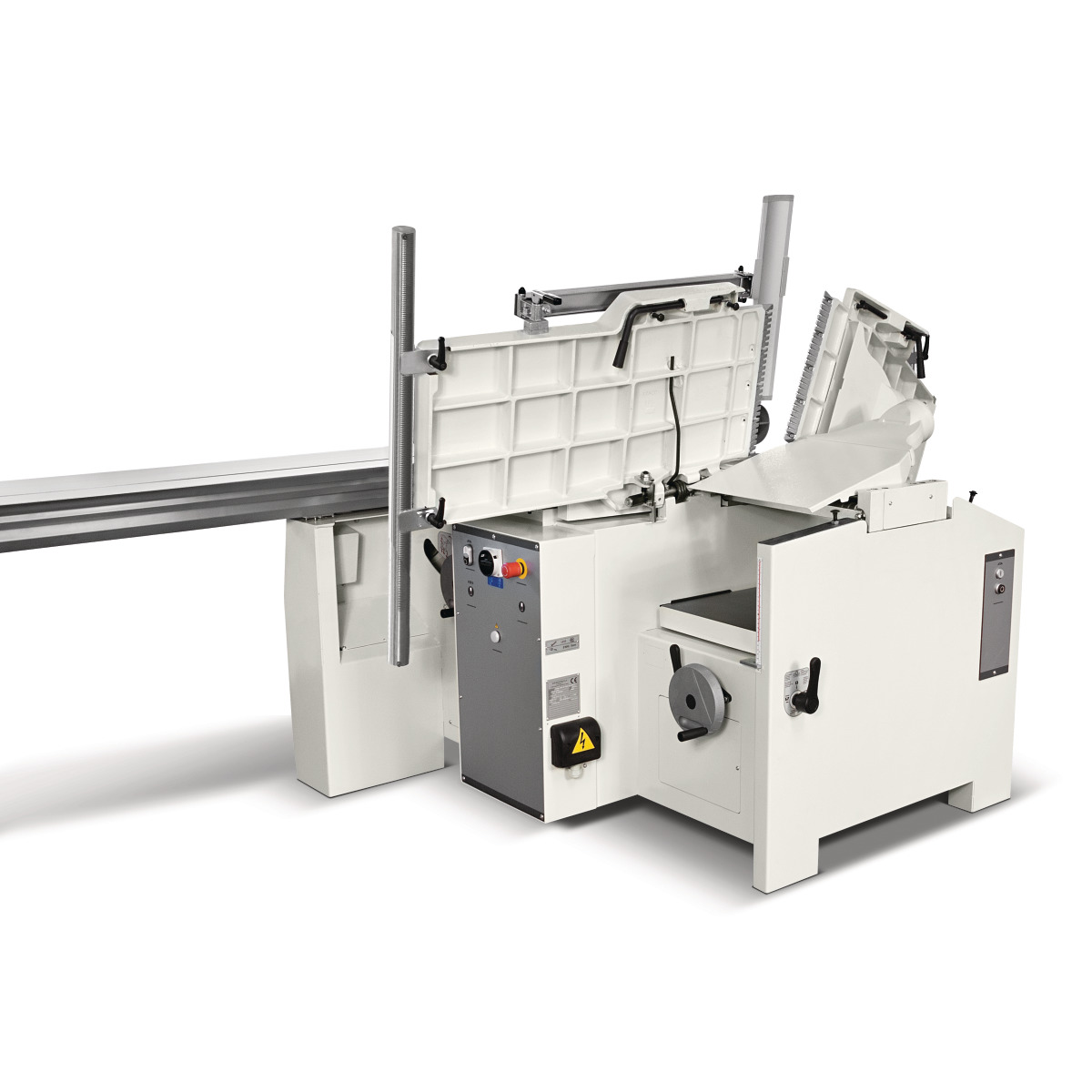

- 2-stufiger Vorschub beim Dickenhobeln

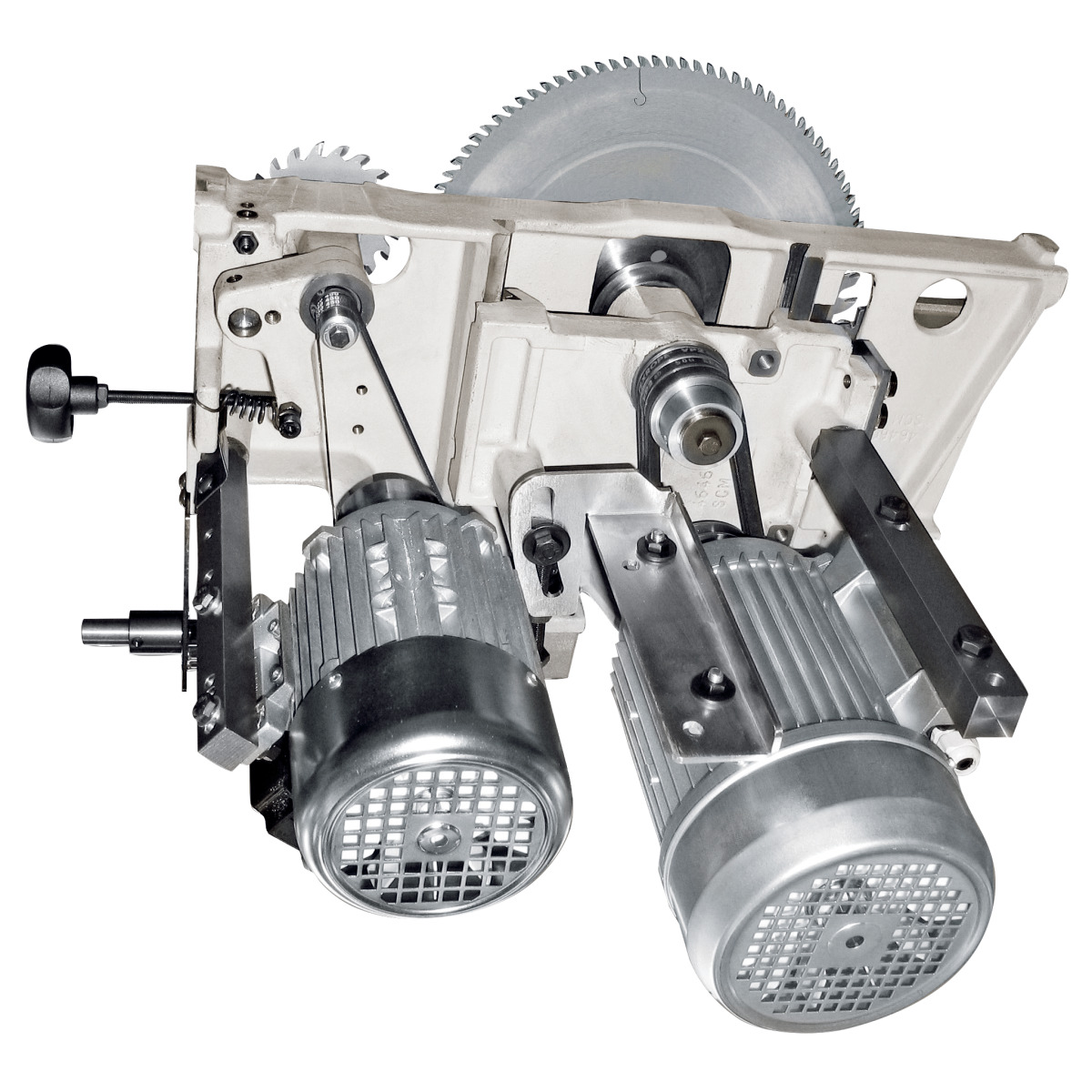

- Drei unabhängige Industrie-Motoren für den Dauerbetrieb
- Mit abschließbarem Hauptschalter, Motorschutzschalter

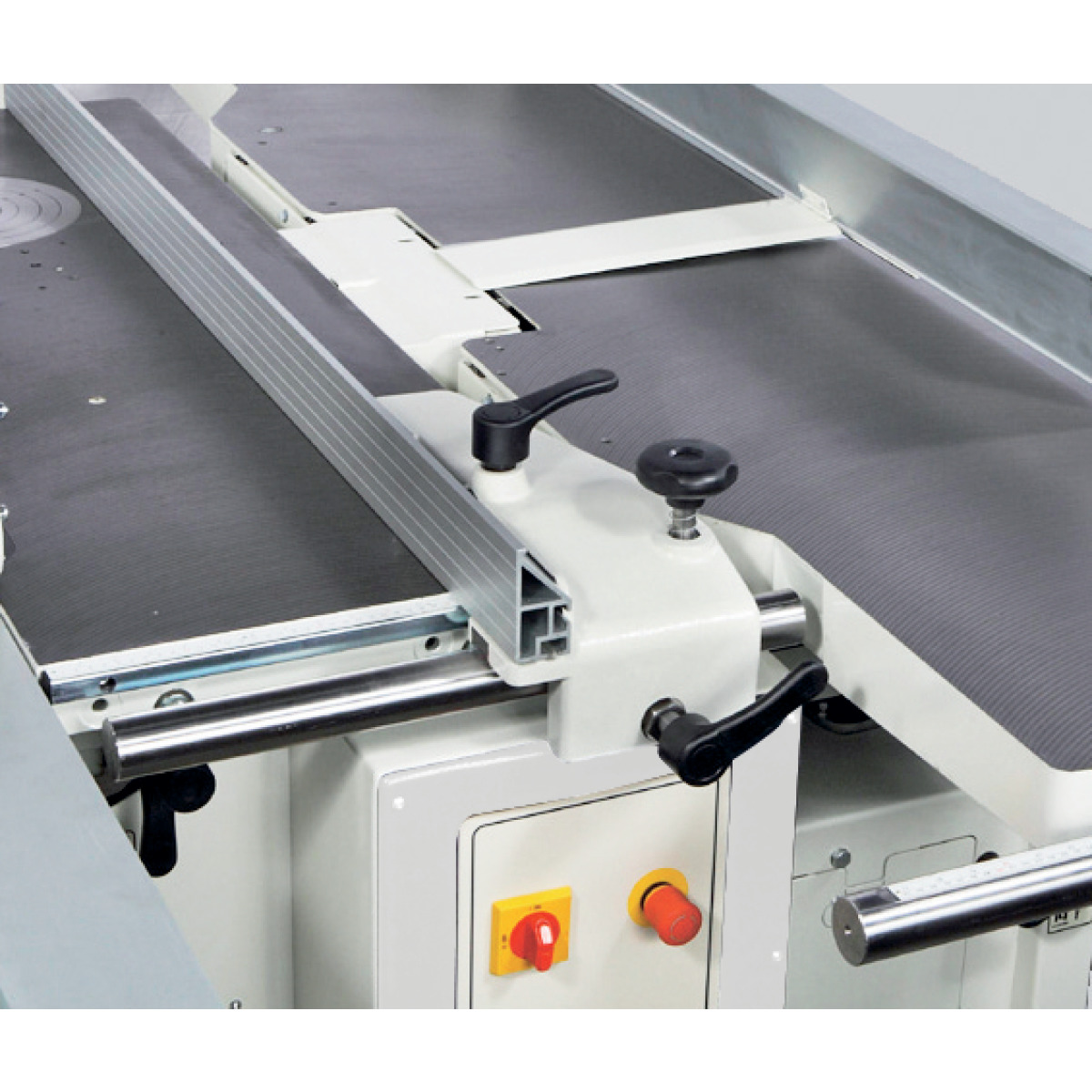

- Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
- Feste Handräder
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 873 kg |
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2000 mm |
| Spanabnahme max. Abrichte | 5 mm |

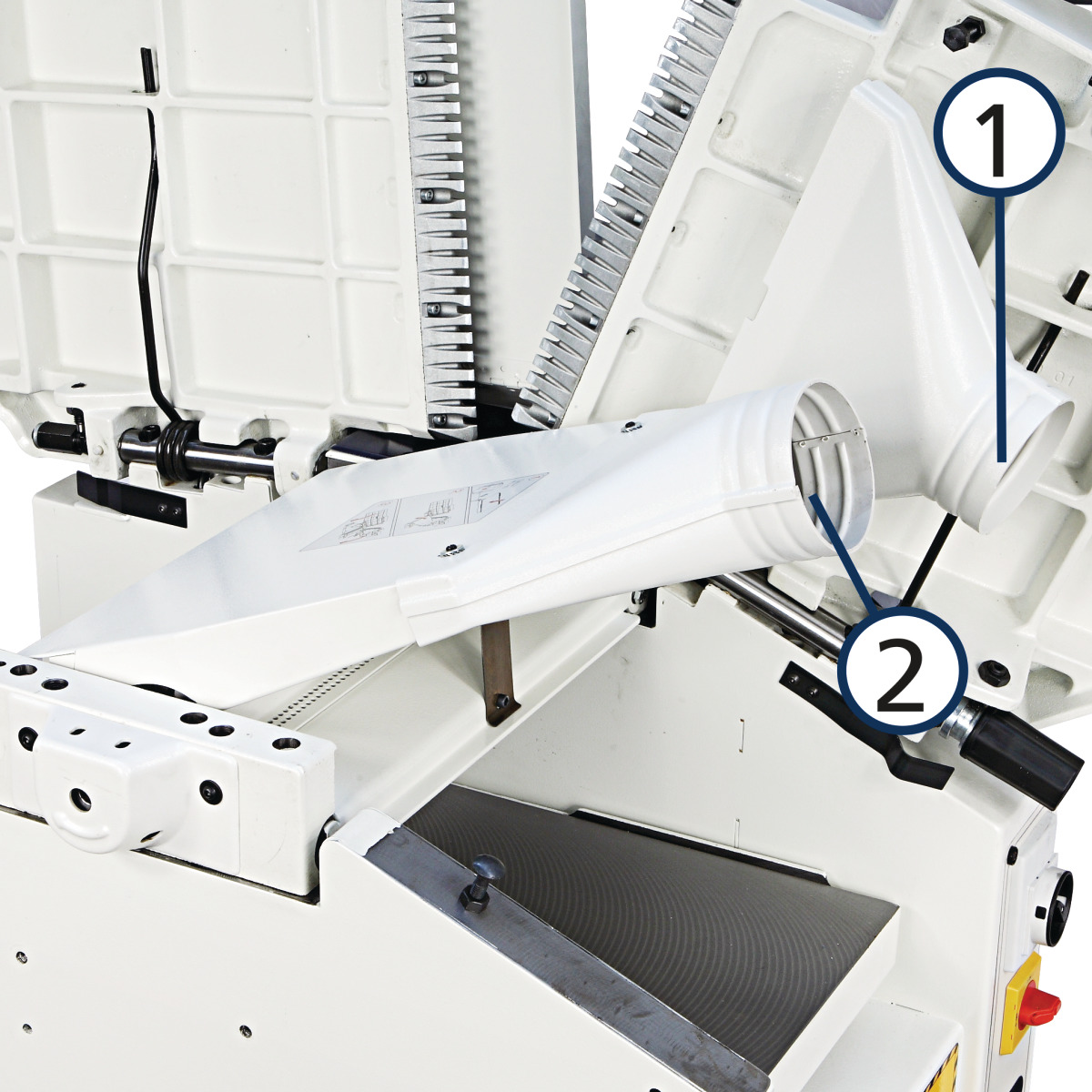

| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anzahl Absaugstutzen | 3 |
| Absaugstutzendurchmesser | 120 mm |
| Aufstellinformationen | |
|---|---|

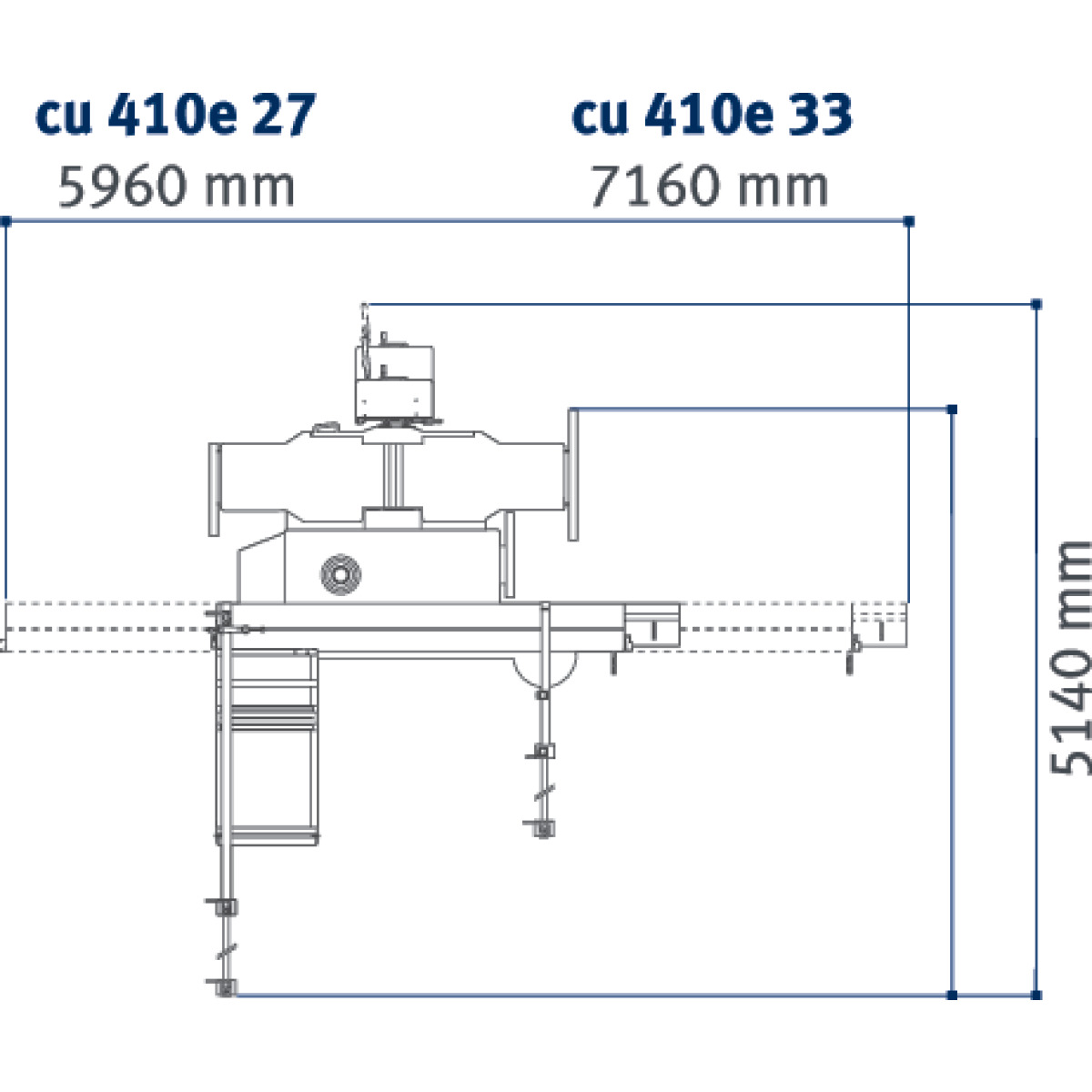

| Platzbedarf Länge | 7160 mm |
| Platzbedarf Breite/Tiefe | 5140 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | ✔ |
| Materialrolle am Besäumrahmen | ✔ |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Säge-Parallelanschlag | ✔, mit stabiler Rundstangenführung |

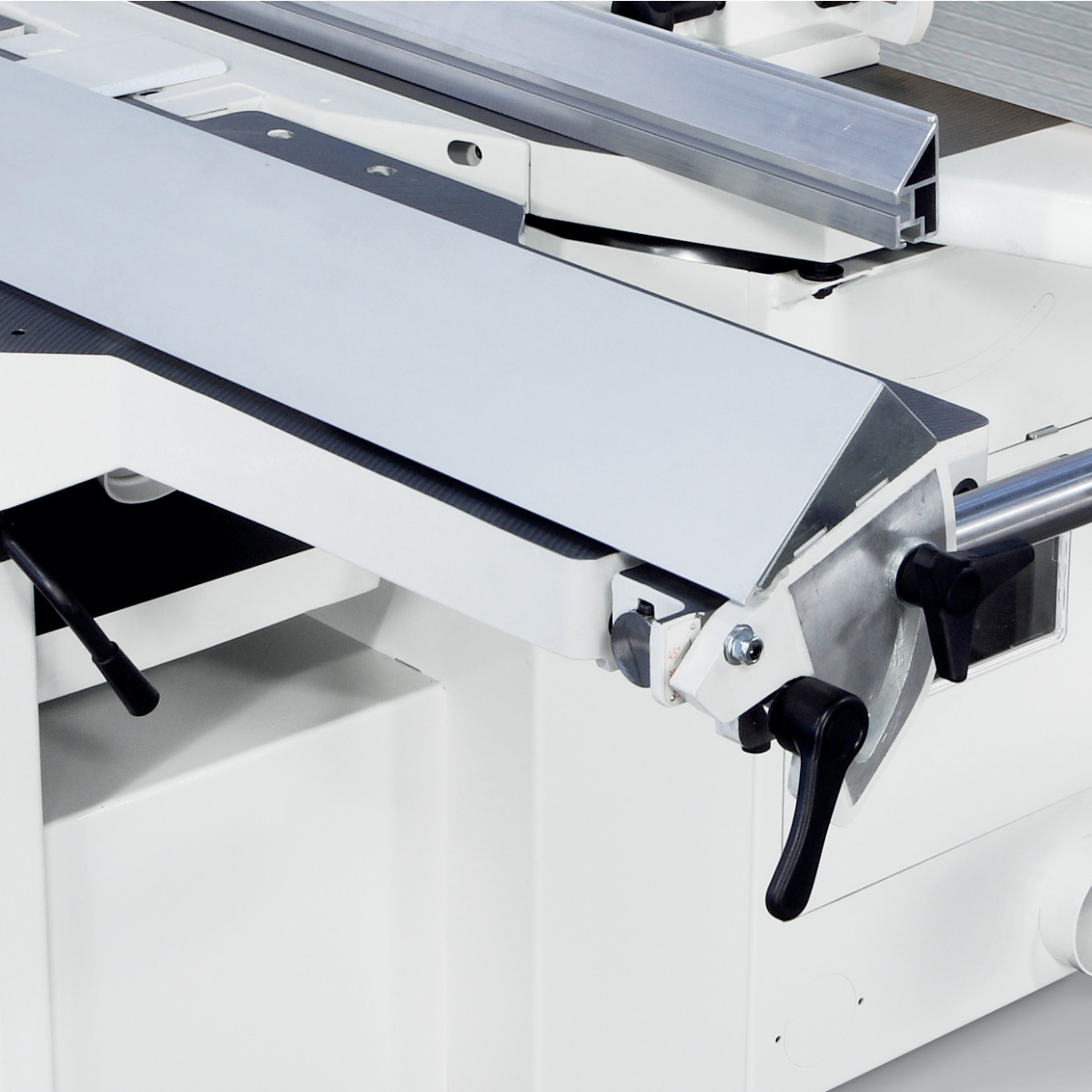

| Abricht-Fügeanschlag | ✔ |

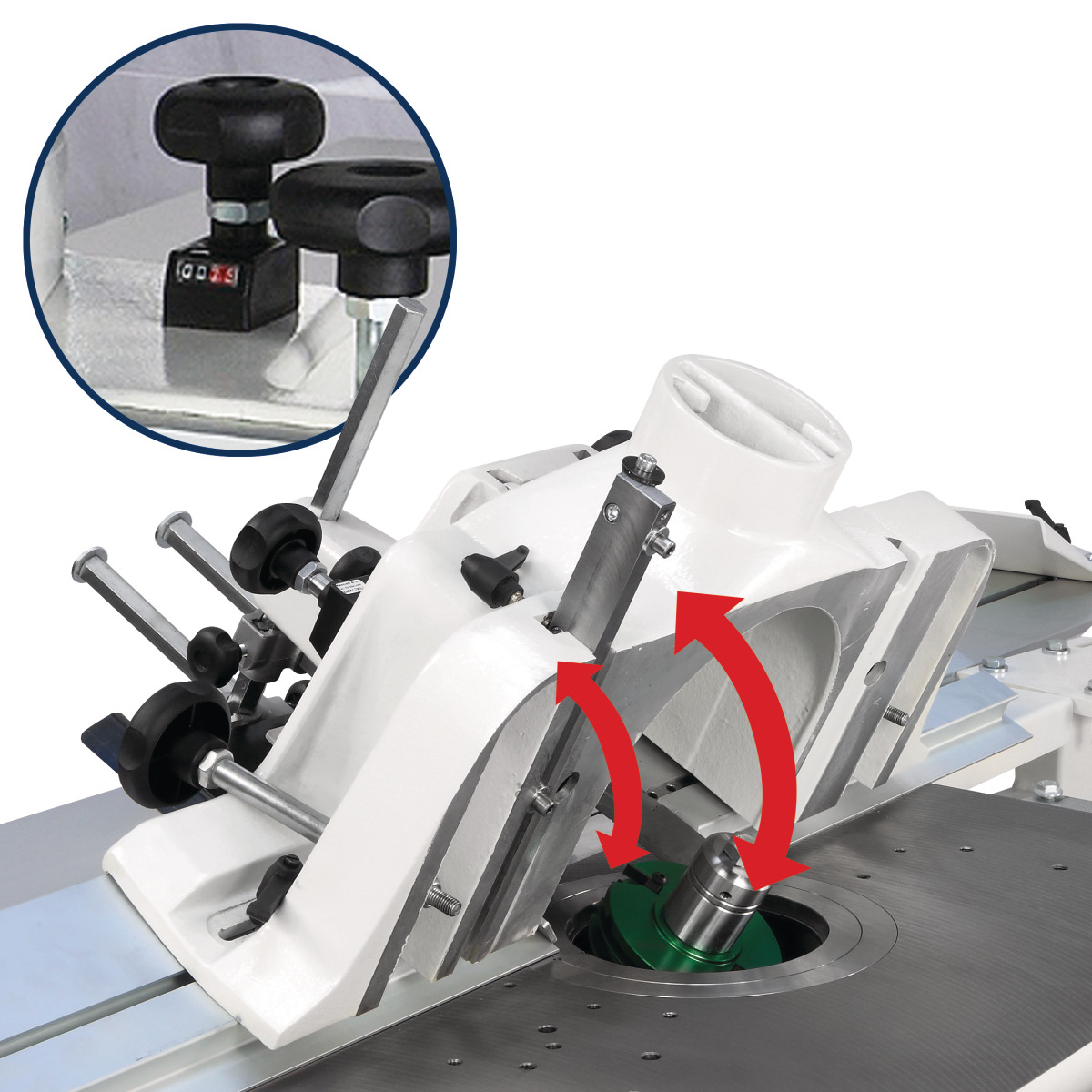

| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Dicke | |
|---|---|
| Dickentisch Länge | 757 mm |
| Dickentisch Breite | 423 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Spanabnahme max. Dicke | 5 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 3 |
| Leistung Antriebsmotor | 5 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 3260 mm |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Tischlänge | 1250 mm |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |

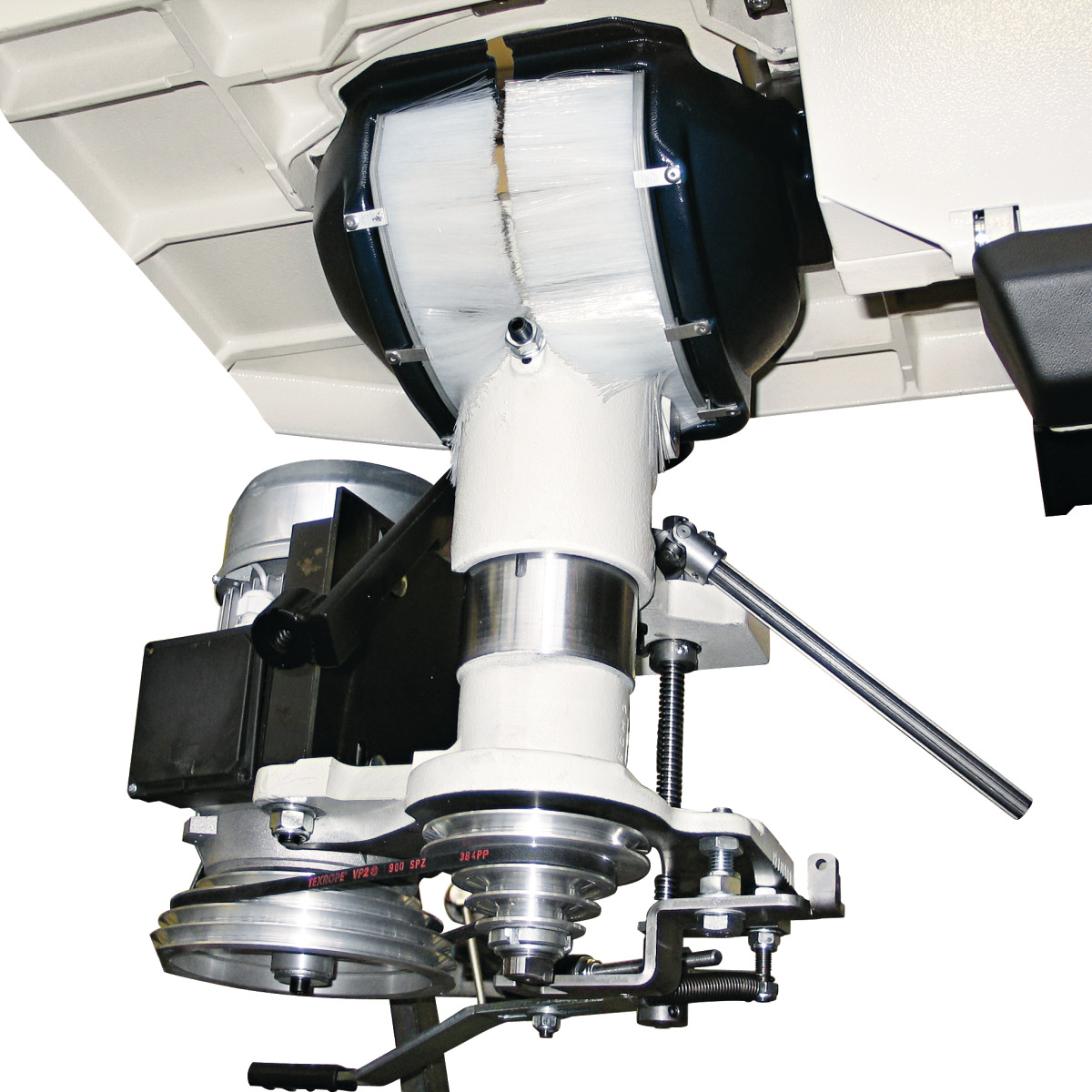

| Frässpindel | |
|---|---|
| Spindelneigung von bis | 0 - -45 ° |
| Spindeldorndurchmesser | 30 mm |
| Nutzlänge der Spindel | 125 mm |
| Spindeldrehzahl(en) | 3500/6000/8000/10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. absenkbar | 210 mm |
| Werkzeugdurchmesser max. absenkbar 45° | 150 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |

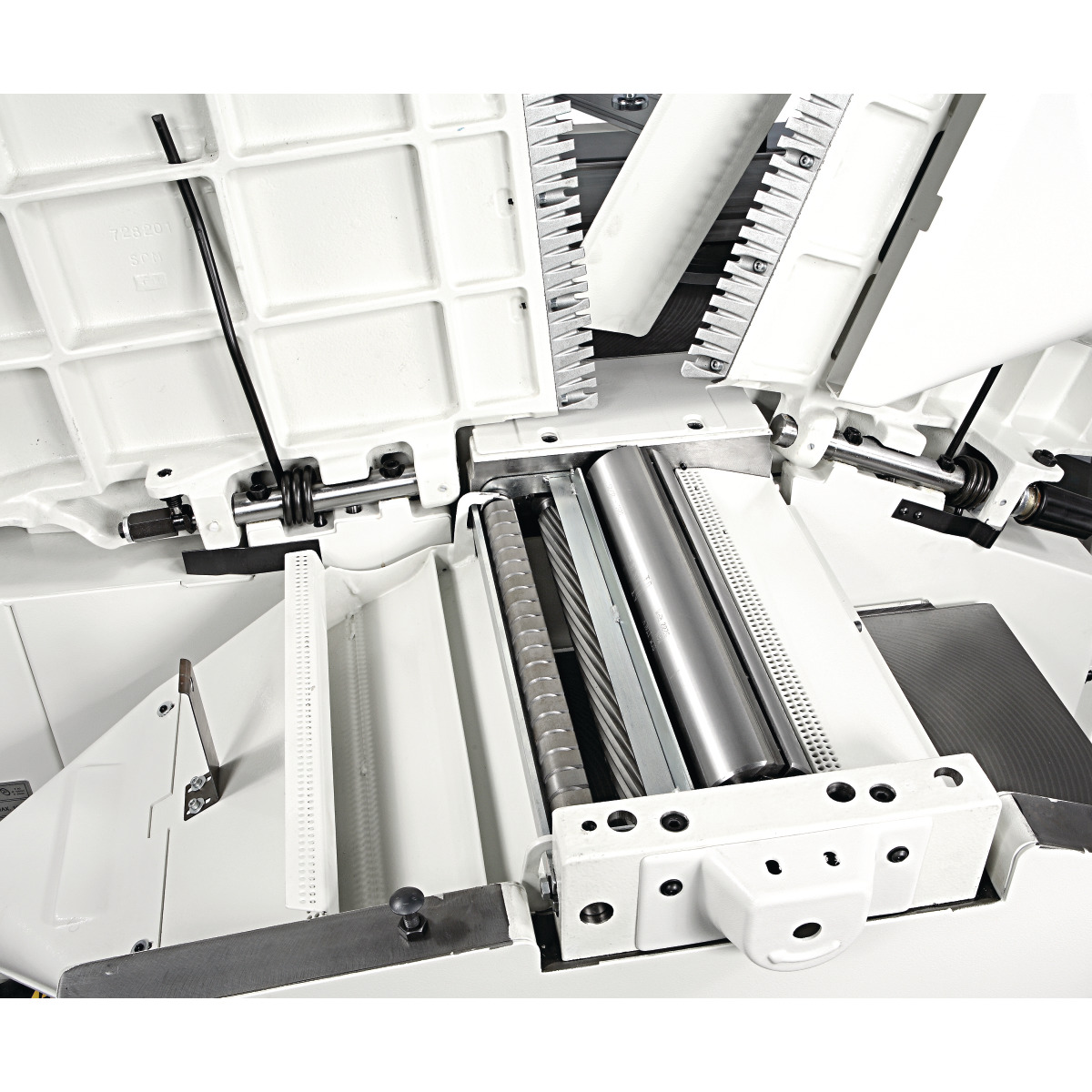

| Hobelmesserwelle | |
|---|---|
| Hobelwellentyp | TERSA |
| Hobelwellendurchmesser | 87 mm |
| Anzahl Hobelmesser | 4 St |
| Hobelwellendrehzahl | 5200 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 3200 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 71 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Vorschub | |
|---|---|
| Vorschubgeschwindigkeit von bis | 6 - 12 m/min |
Zubehoer

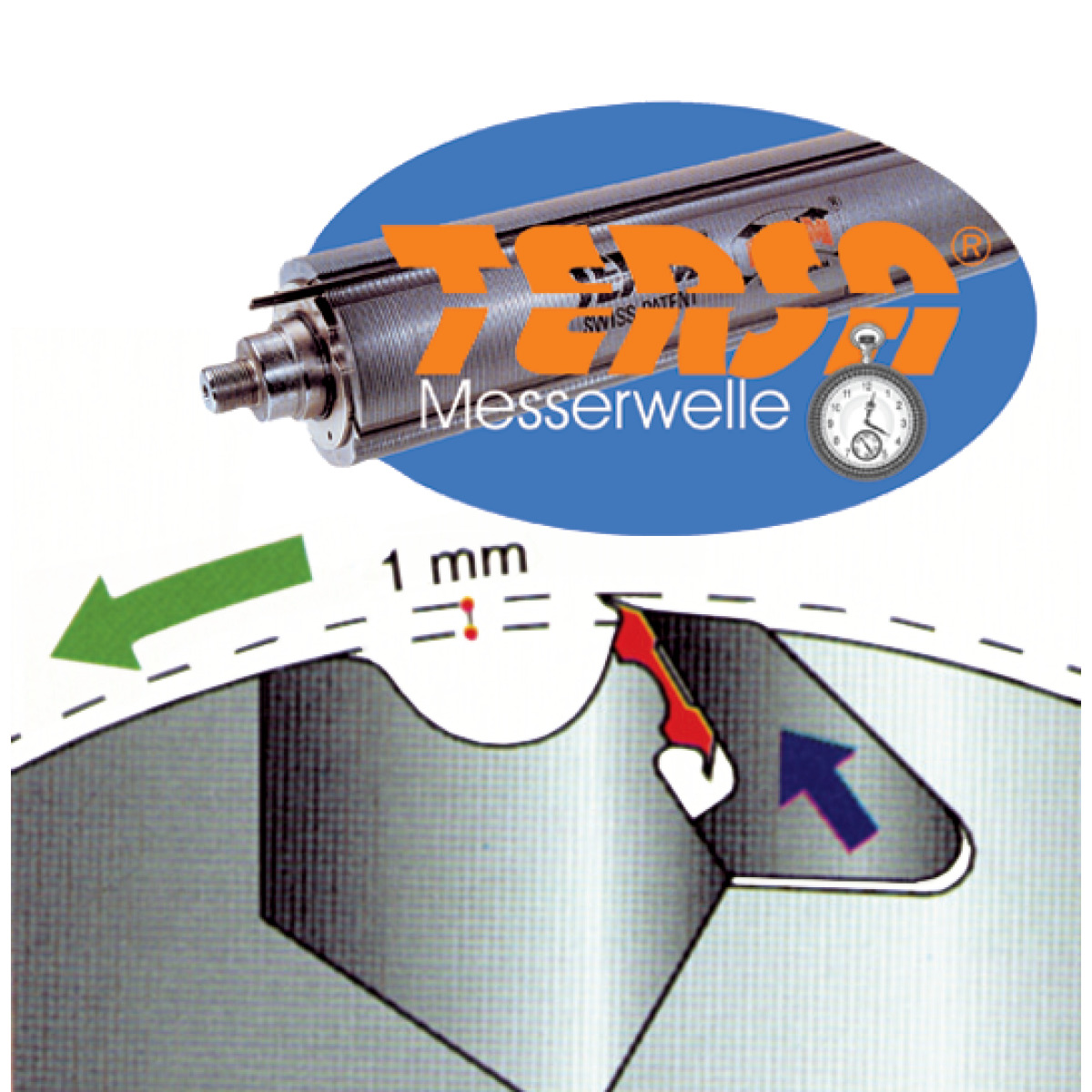

Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 4 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.410 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 4 Stück (15,92 € / 1 Stück)
Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 4 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.410 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 4 Stück (22,88 € / 1 Stück)
HerstellerSchlagring WerkzeugeSchallbruch 25, 42781 Haan, Deutschlandwww.schlagring.com Lieferumfang je 1 Bohrer mit 12,8 mm Schaft Größen 8, 10, 12, 14 mm1 Bohrer mit 15,8 mm Schaft Größe 16 mmHolzetui
Zum leichteren Versetzen von Hobelmaschinen, Säge-Fräse- und Mehrfachkombinationen von HOLZKRAFT.HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Gradanzeige für schnelle WinkeleinstellungGradraster ±60°Befestigung direkt am SchiebschlittenMaximale Länge der Anschlagschiene 1780 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Aluminium-TeleskopführungZwei Klappanschläge
Zum einfachen Herstellen von Nuten, Zapfenlöchern und SteckverbindungenHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Absaughaube Durchmesser 120 mmWescott-Bohrfutter 0 - 16 mmExzenterspanner Technische Daten Allgemeine Informationen Tischlänge470 mm Tischbreite230 mm Bohrbreite160 mm Bohrtiefe max. bei 90 °110 mm Vertikalhub120 mm
Optionale Ausstattung

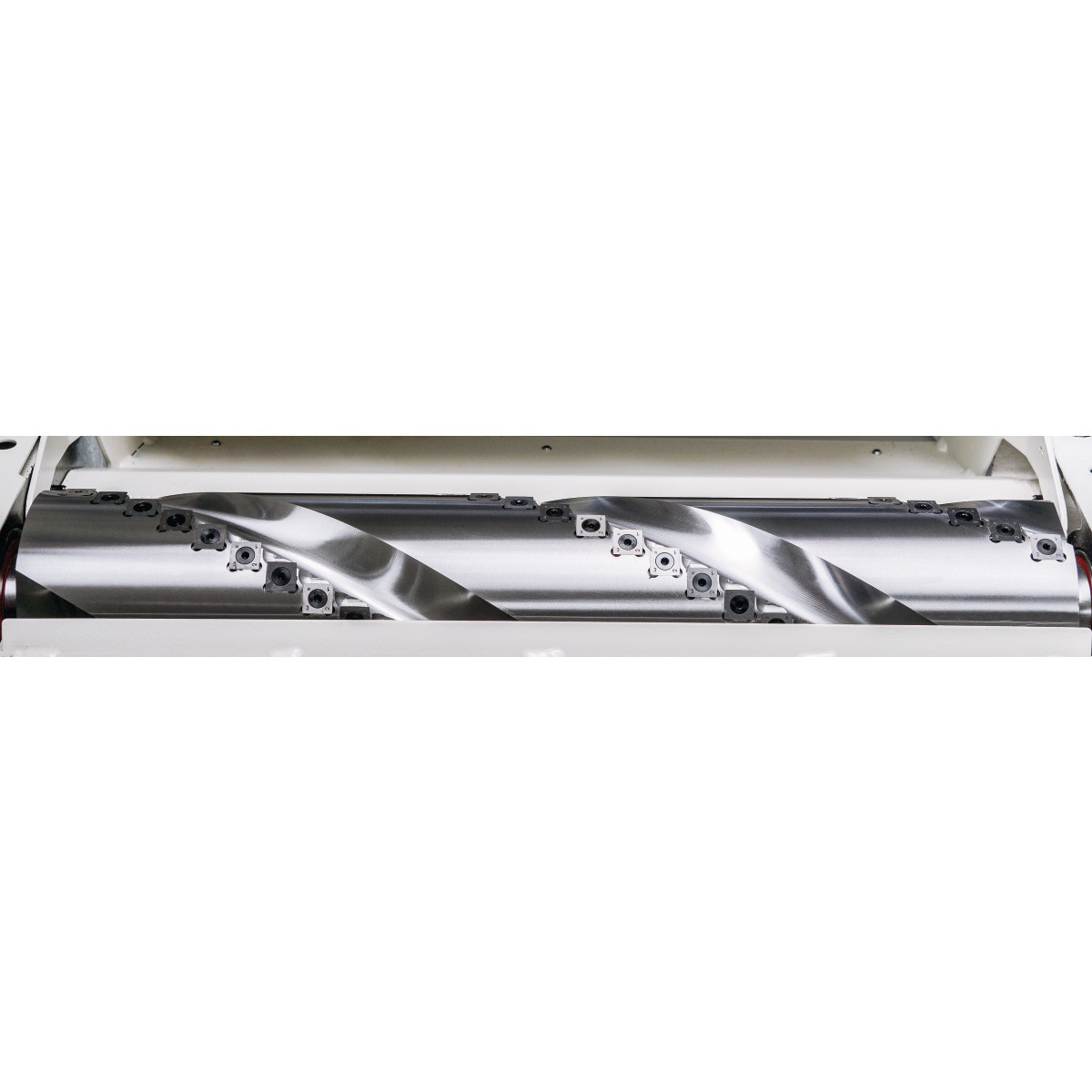

Die drei Messerreihen gewährleisten eine ausgezeichnete OberflächeZiehender Schnitt, dadurch verminderter LeistungsbedarfErmöglicht geräuscharmes ArbeitenVerbessert die Absaugung, da kleinere Späne erzeugt werdenHohe Standzeit durch die Möglichkeit die Messer vier mal zu drehenNur als Option ab WerkHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Spiralmesserwelle 410 mm66 Messer 15 x 15 x 2,5 mm
