Holzkraft Mehrfachkombination cu 410c F 26 N TERSA minimax
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
18.326,00 €
Produktinformationen "Holzkraft Mehrfachkombination cu 410c F 26 N TERSA minimax"
- Stabile Stahl-Grauguss-Konstruktion
- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm

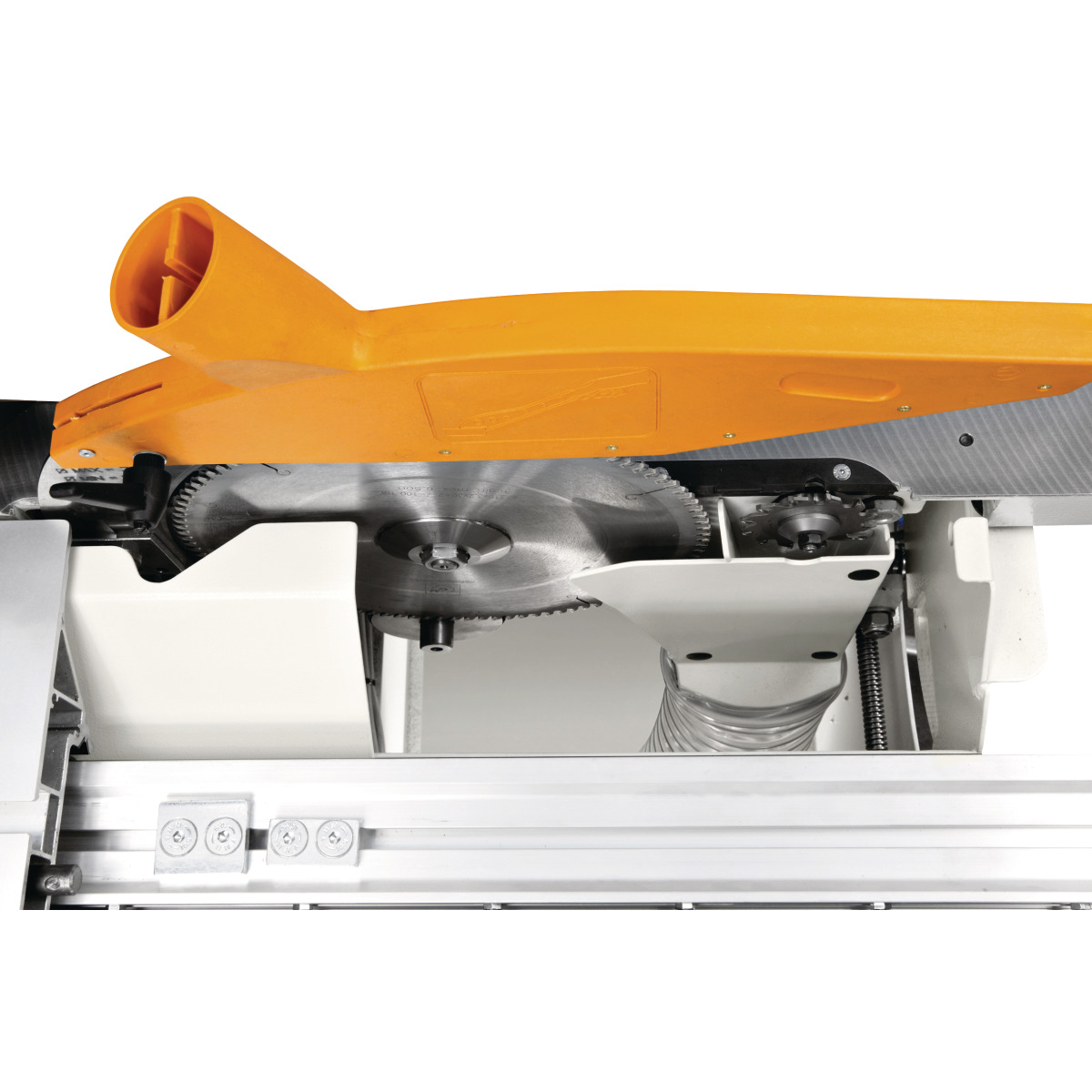

- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

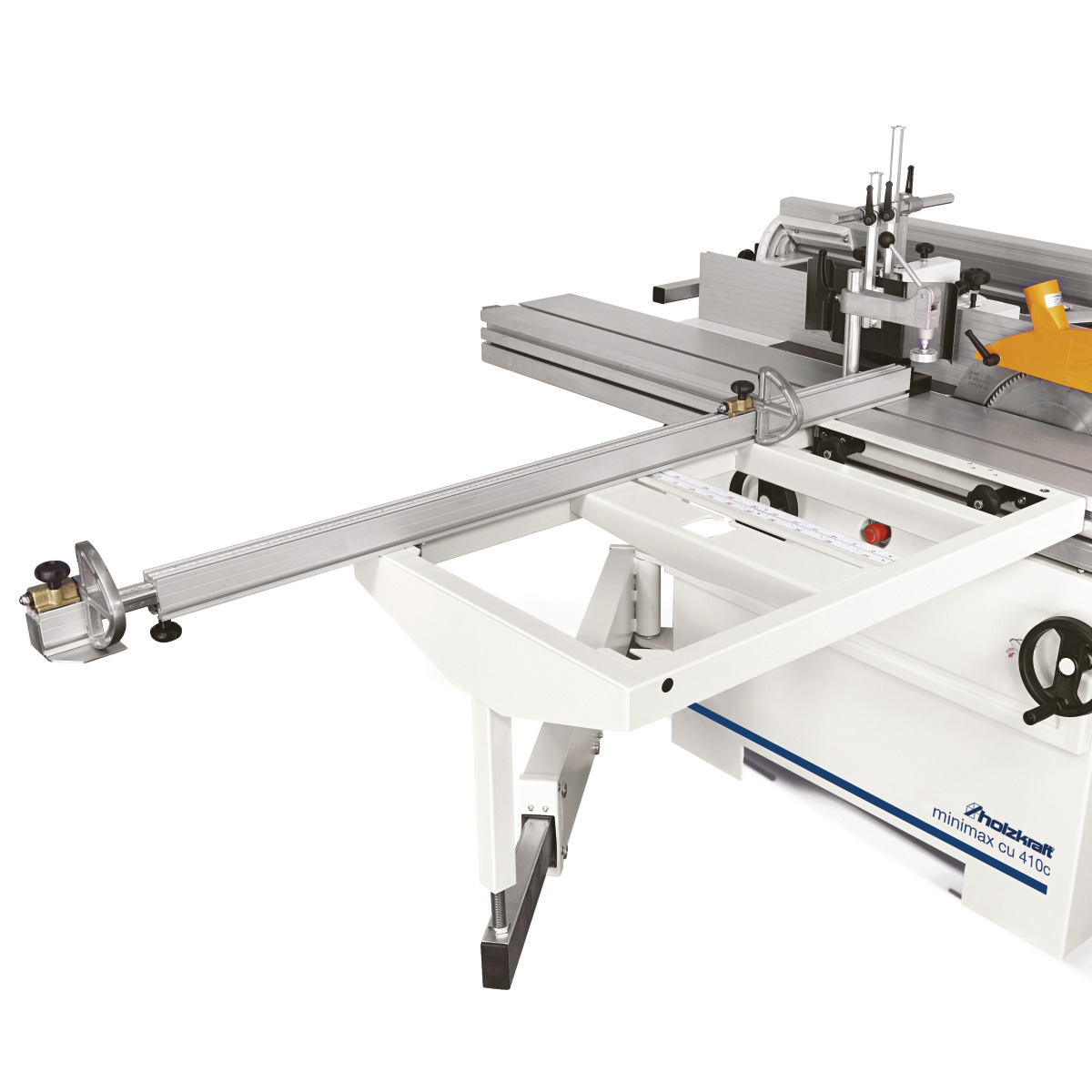

- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag
- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

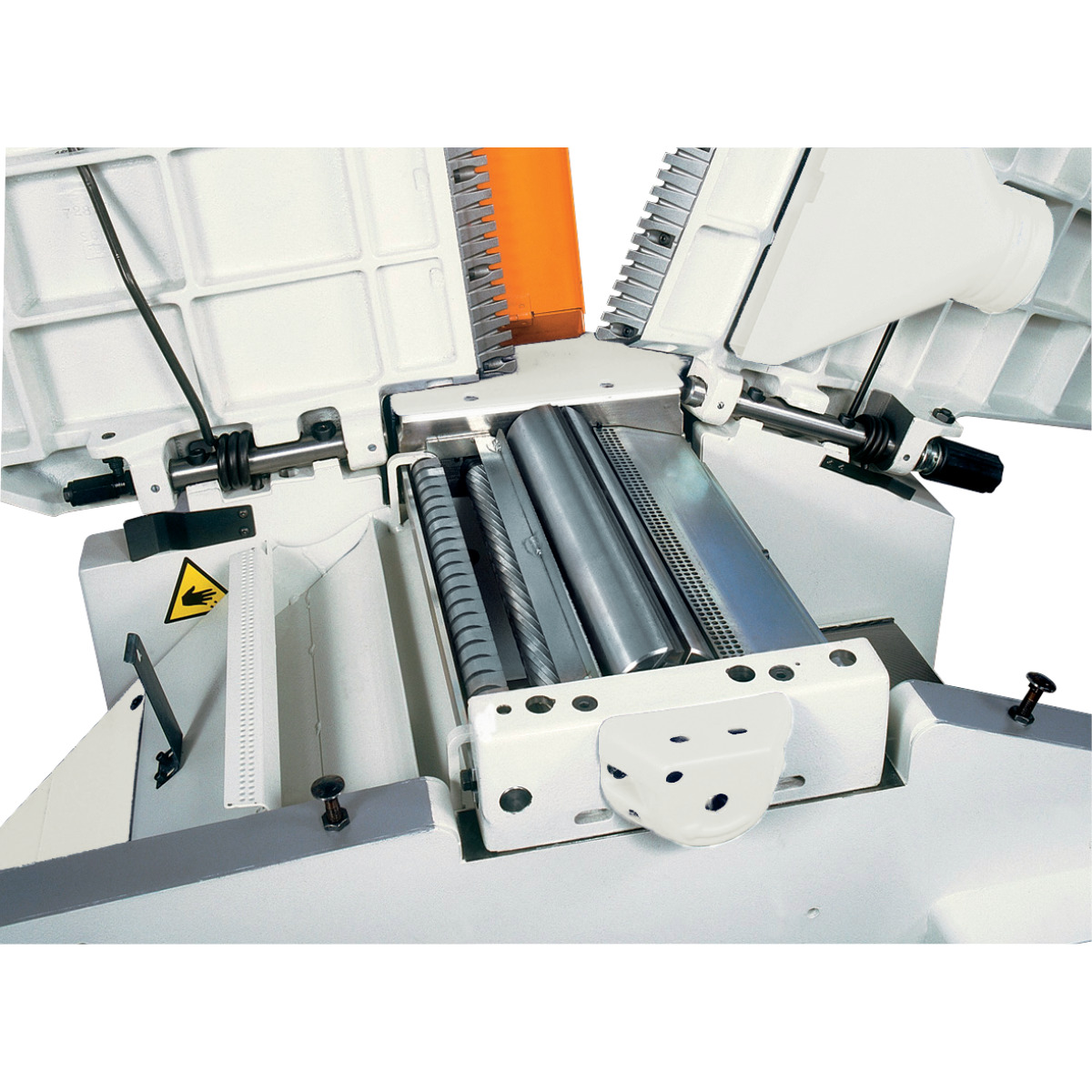

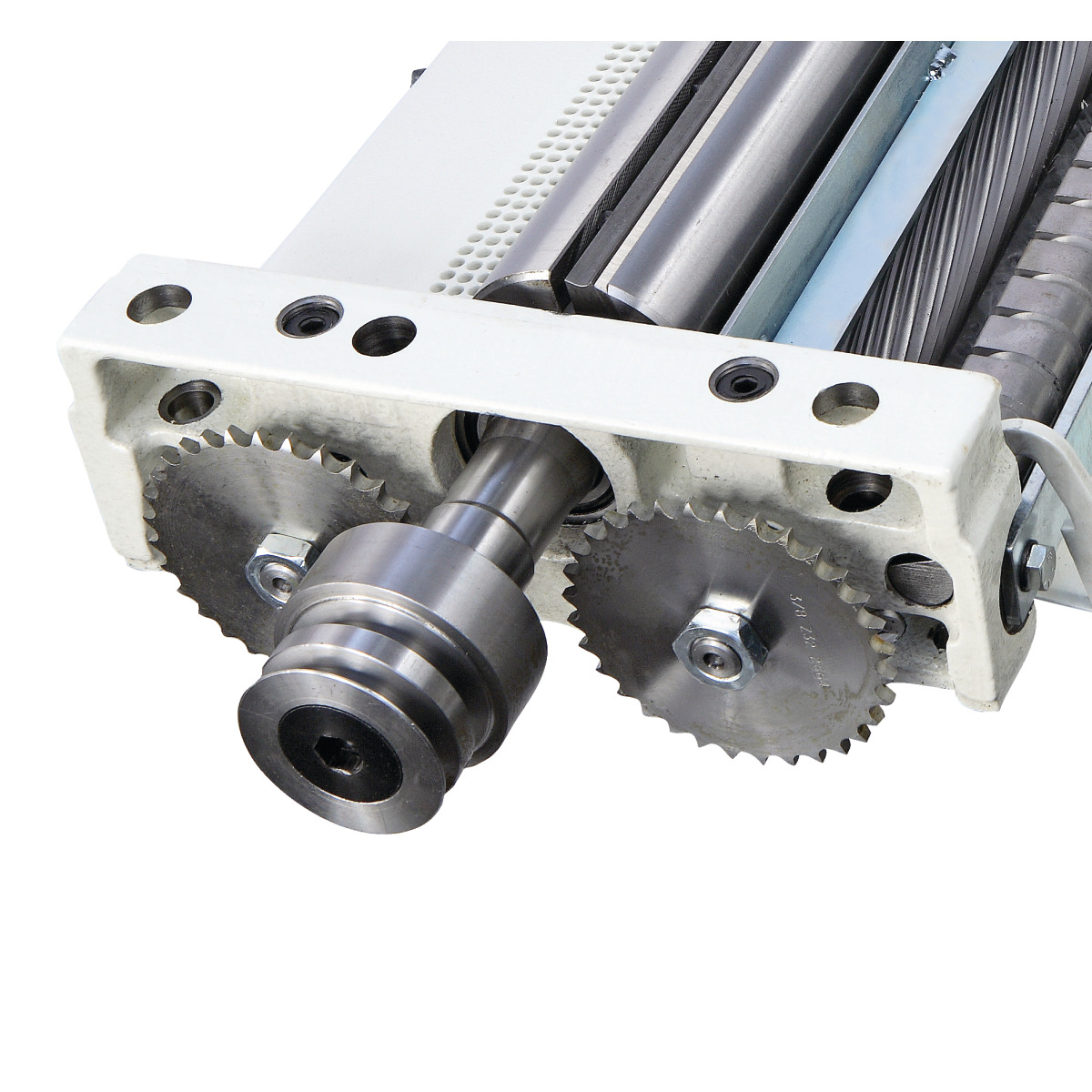

- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
- Drei Fräsgeschwindigkeiten, manuell einstellbar
- Frässpindel mit Rechts-Linkslauf

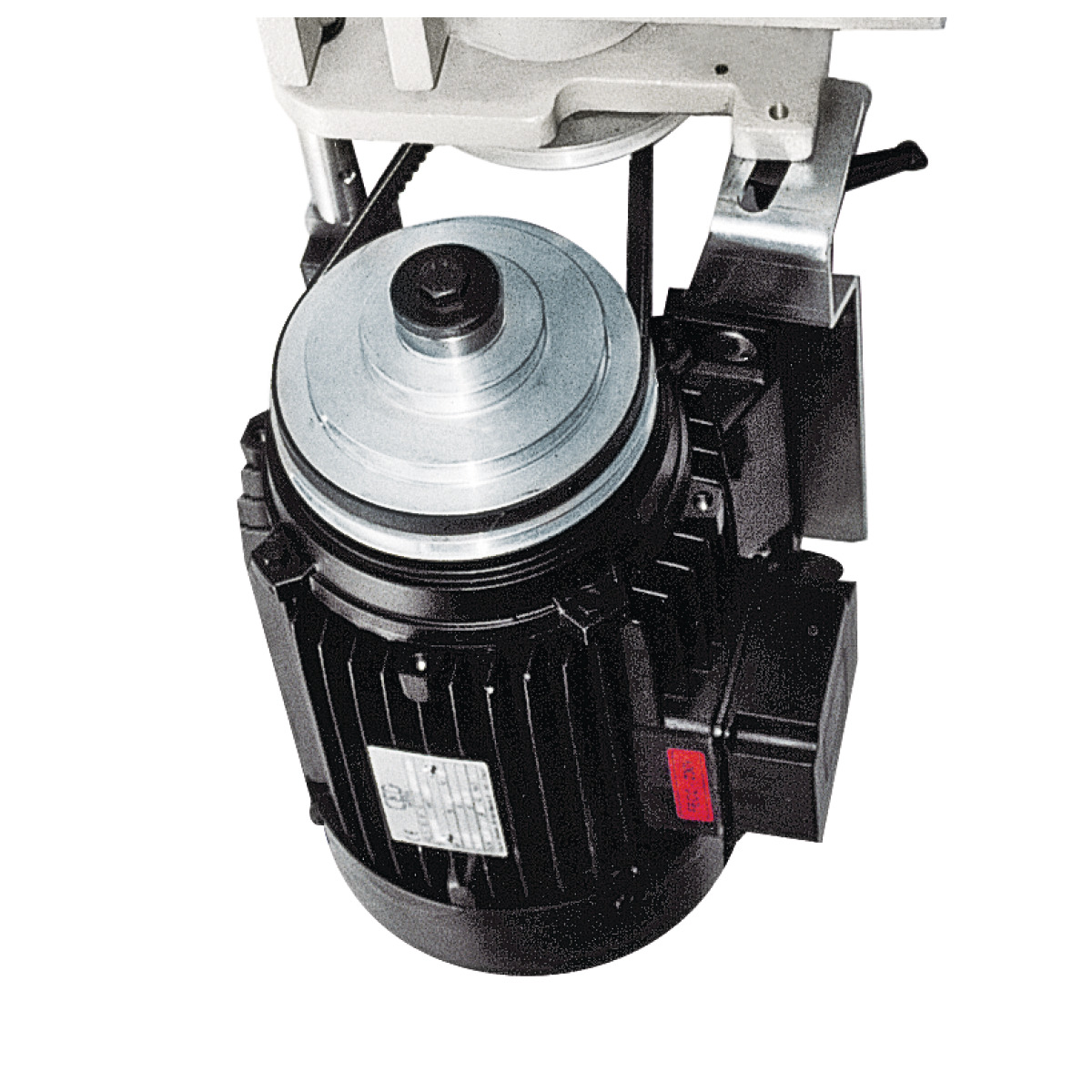

- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 560 kg |
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 1810 mm |
| Spanabnahme max. Abrichte | 4 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anzahl Absaugstutzen | 4 |
| Absaugstutzendurchmesser | 120 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 5793 mm |
| Platzbedarf Breite/Tiefe | 4112 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen |
| Exzenterspanner | ✔ |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Schwenkarm für Vorschubapparat | optional erhältlich |
| Dicke | |
|---|---|
| Dickentisch Länge | 605 mm |
| Dickentisch Breite | 410 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Spanabnahme max. Dicke | 4 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 3 |
| Leistung Antriebsmotor | 5 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2660 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 1115 mm |
| Tischbreite | 335 mm |
| Tischhöhe | 900 mm |
| Frässpindel | |
|---|---|
| Spindelneigung | 0 ° |
| Spindeldorndurchmesser | 30 mm |
| Nutzlänge der Spindel | 100 mm |
| Spindeldrehzahl(en) | 3500/7000/ 10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 210 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
| Hobelmesserwelle | |
|---|---|

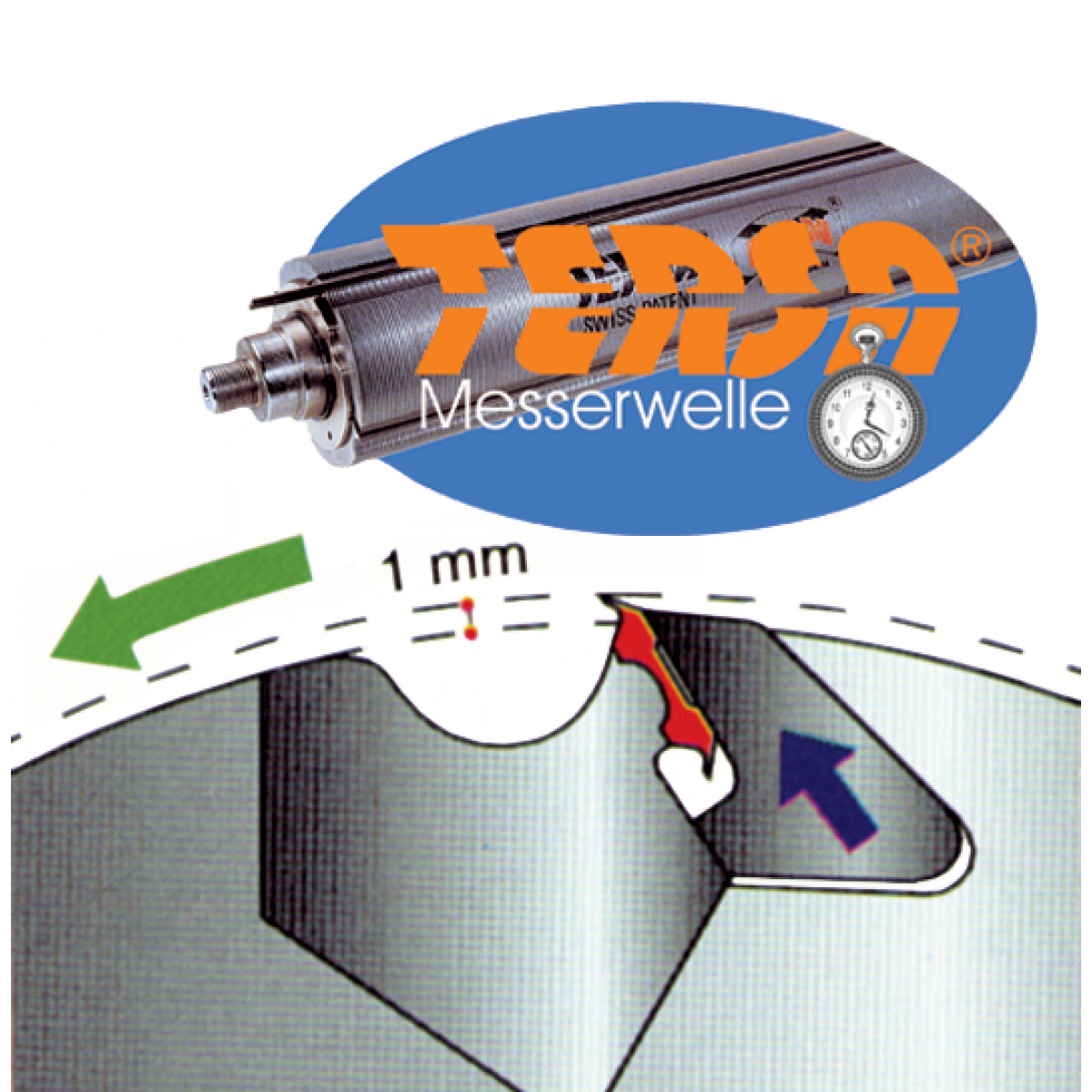

| Hobelwellentyp | TERSA |
| Hobelwellendurchmesser | 72 mm |
| Anzahl Hobelmesser | 3 St |
| Hobelwellendrehzahl | 5200 min⁻¹ |
| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2600 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2660 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Vorschub | |
|---|---|
| Vorschubgeschwindigkeit | 7 m/min |
Zubehoer

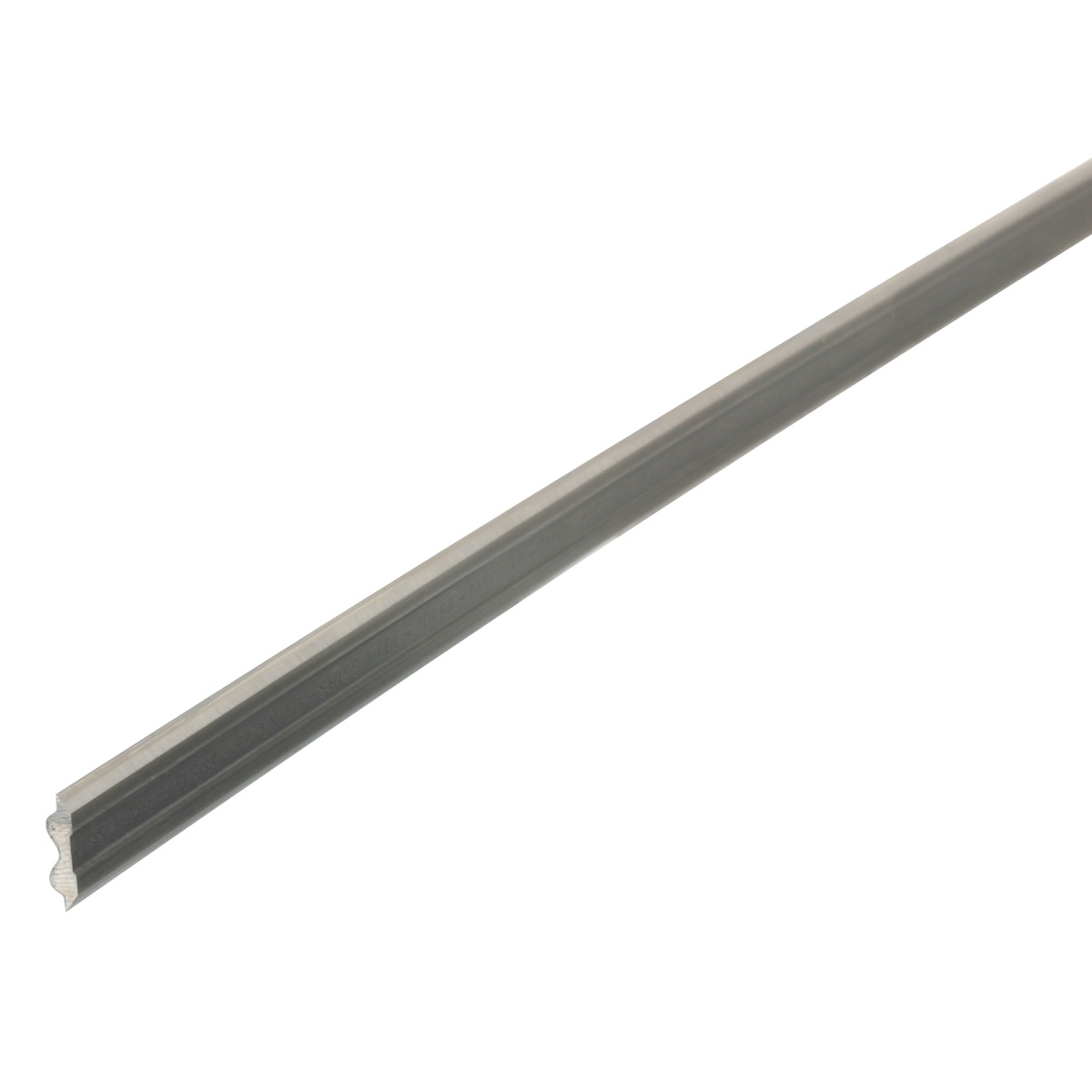

Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 3 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.410 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 3 Stück (16,07 € / 1 Stück)
Hobelmesserwechsel in SekundenKein Einstellen und Schrauben mehrDurch Fliehkraft-Messerbefestigung selbstarretierendBesonders geräuscharmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 3 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.410 mm Breite/Tiefe (Produkt) ca.2,3 mm Höhe (Produkt) ca.10 mm
Inhalt: 3 Stück (22,97 € / 1 Stück)
HerstellerSchlagring WerkzeugeSchallbruch 25, 42781 Haan, Deutschlandwww.schlagring.com Lieferumfang je 1 Bohrer mit 12,8 mm Schaft Größen 8, 10, 12, 14 mm1 Bohrer mit 15,8 mm Schaft Größe 16 mmHolzetui
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg
Zum leichteren Versetzen von Hobelmaschinen, Säge-Fräse- und Mehrfachkombinationen von HOLZKRAFT.HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Hebelstange mit Rolle zum Anheben und VerfahrenZwei Rollen zur Befestigung an der Maschine
Für Zapfenschlitzarbeiten an der FrässpindelHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Zum einfachen Herstellen von Nuten, Zapfenlöchern und SteckverbindungenTischabmessungen: 470 x 230 mmLauf: X x Y x Z= 160 x 120 x 110 mmMit BedienhebelHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Absaughaube Durchmesser 120 mmWescott-Bohrfutter 0 - 16 mmExzenterspanner
Gradanzeige für schnelle WinkeleinstellungGradraster ±60°Befestigung direkt am SchiebschlittenMaximale Länge der Anschlagschiene 1780 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Aluminium-TeleskopführungZwei Klappanschläge
Optionale Ausstattung
Für ausrissfreie Schnitte bei beschichtetem PlattenmaterialVon außen schnell und genau einstellbarHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com

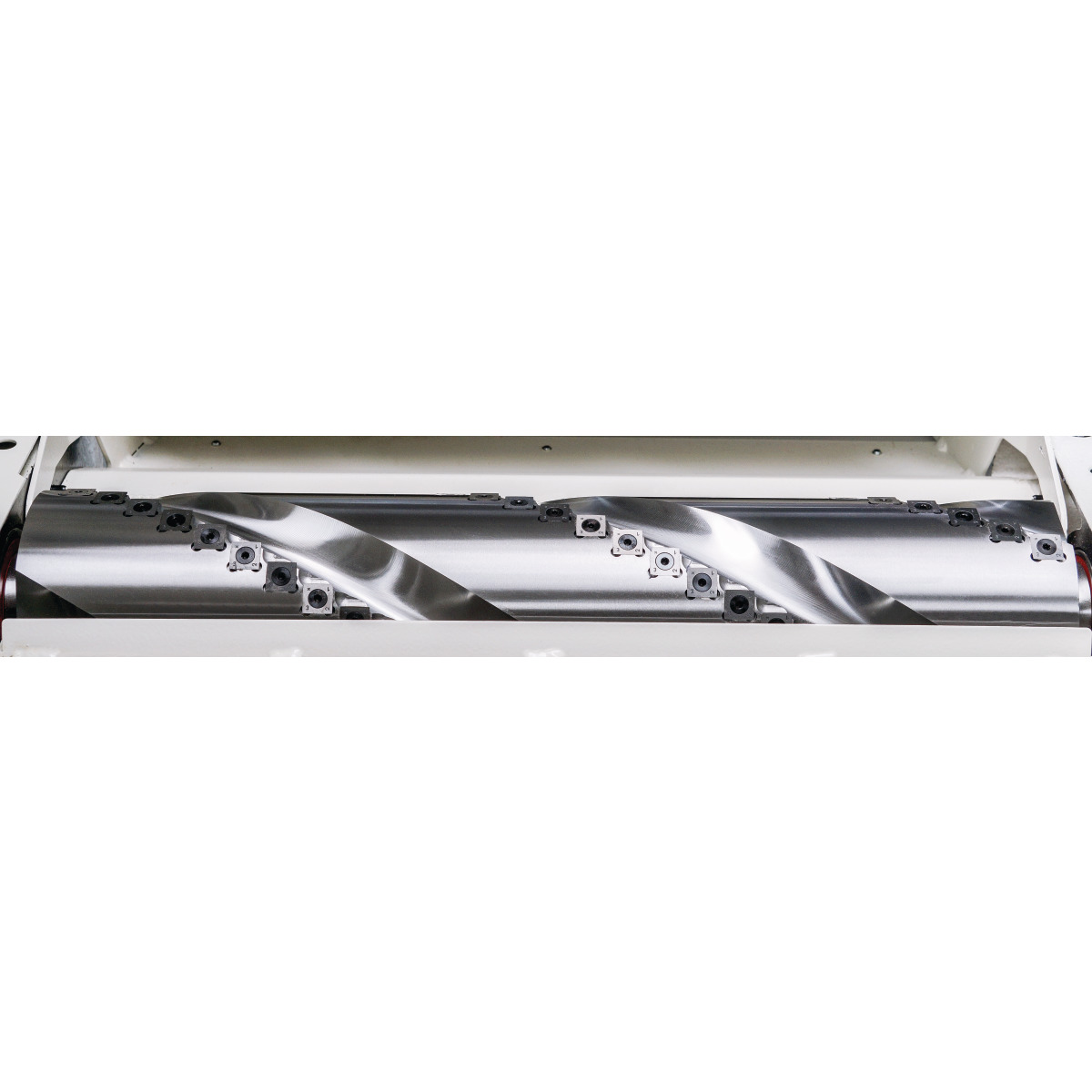

Die drei Messerreihen gewährleisten eine ausgezeichnete OberflächeZiehender Schnitt, dadurch verminderter LeistungsbedarfErmöglicht geräuscharmes ArbeitenVerbessert die Absaugung, da kleinere Späne erzeugt werdenHohe Standzeit durch die Möglichkeit die Messer vier mal zu drehenNur als Option ab WerkHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Spiralmesserwelle 410 mm66 Messer 15 x 15 x 2,5 mm
mit elektrischem Anschluss (Steckdose)HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
