Holzkraft Mehrfachkombination cu 410c F 23 N TERSA minimax
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
17.838,10 €
Produktinformationen "Holzkraft Mehrfachkombination cu 410c F 23 N TERSA minimax"
- Stabile Stahl-Grauguss-Konstruktion
- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm
- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar
- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag
- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

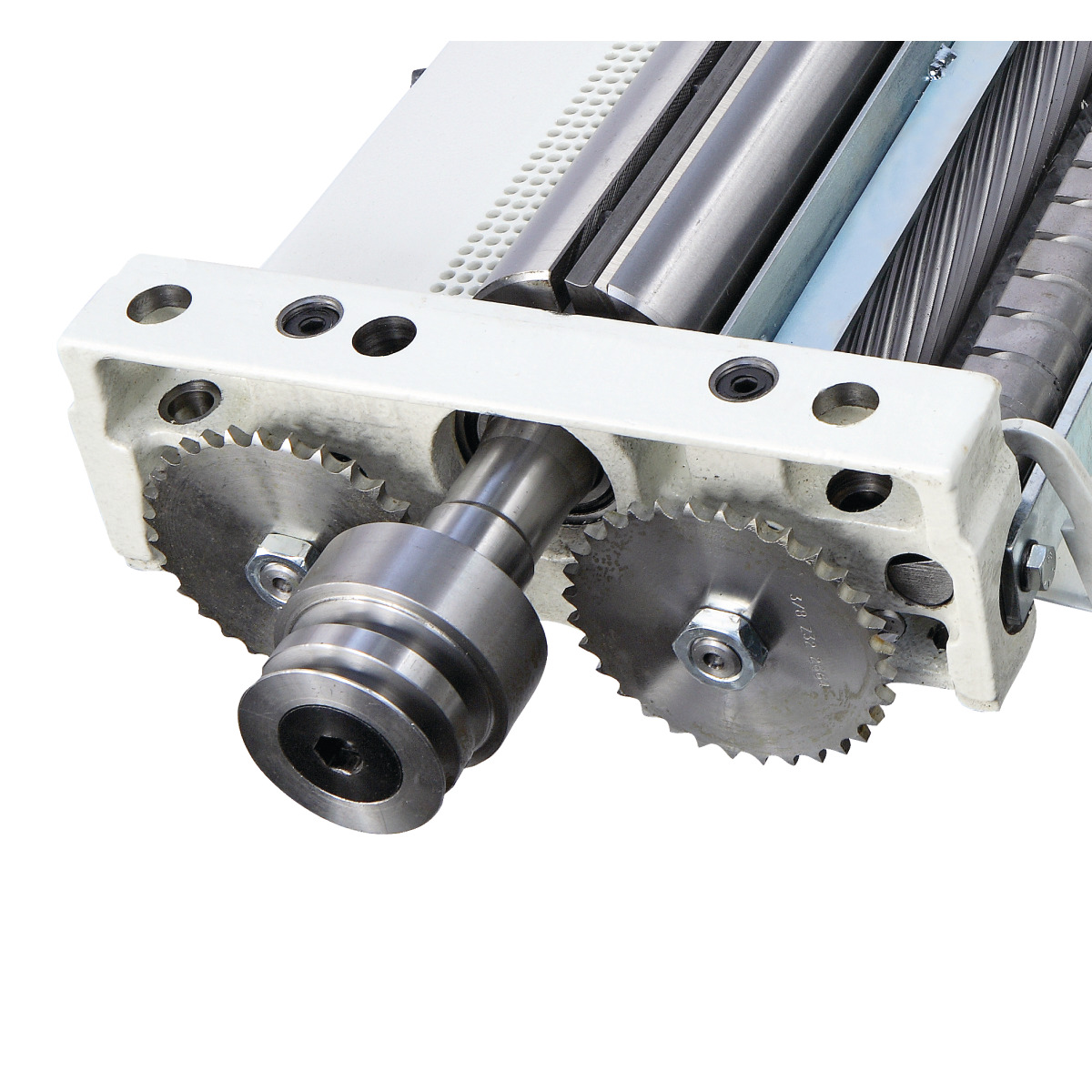

- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
- Drei Fräsgeschwindigkeiten, manuell einstellbar
- Frässpindel mit Rechts-Linkslauf

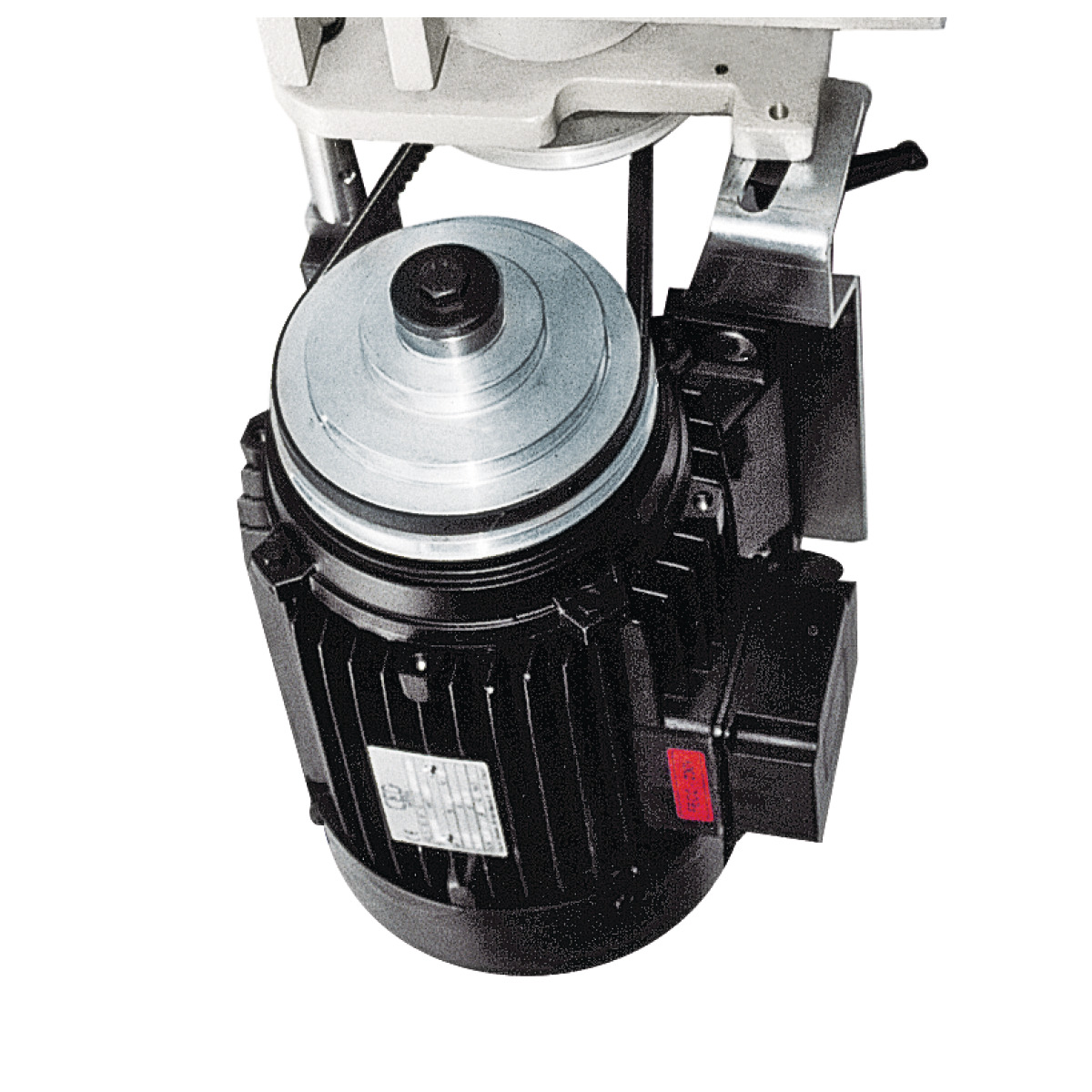

- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 560 kg |
| Abrichte | |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 1810 mm |
| Spanabnahme max. Abrichte | 4 mm |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anzahl Absaugstutzen | 4 |
| Absaugstutzendurchmesser | 120 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 5093 mm |
| Platzbedarf Breite/Tiefe | 4112 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzeinrichtung | optional erhältlich |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen |
| Exzenterspanner | ✔ |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Bogenfrässchutzhaube | ✔ |
| Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Schwenkarm für Vorschubapparat | optional erhältlich |
| Dicke | |
|---|---|
| Dickentisch Länge | 605 mm |
| Dickentisch Breite | 410 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Spanabnahme max. Dicke | 4 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Anzahl Motoren | 3 |
| Leistung Antriebsmotor | 5 kW |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2310 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 1115 mm |
| Tischbreite | 335 mm |
| Tischhöhe | 900 mm |
| Frässpindel | |
|---|---|
| Spindelneigung | 0 ° |
| Spindeldorndurchmesser | 30 mm |
| Nutzlänge der Spindel | 10 mm |
| Spindeldrehzahl(en) | 3500/7000/ 10000 min⁻¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. | 210 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |

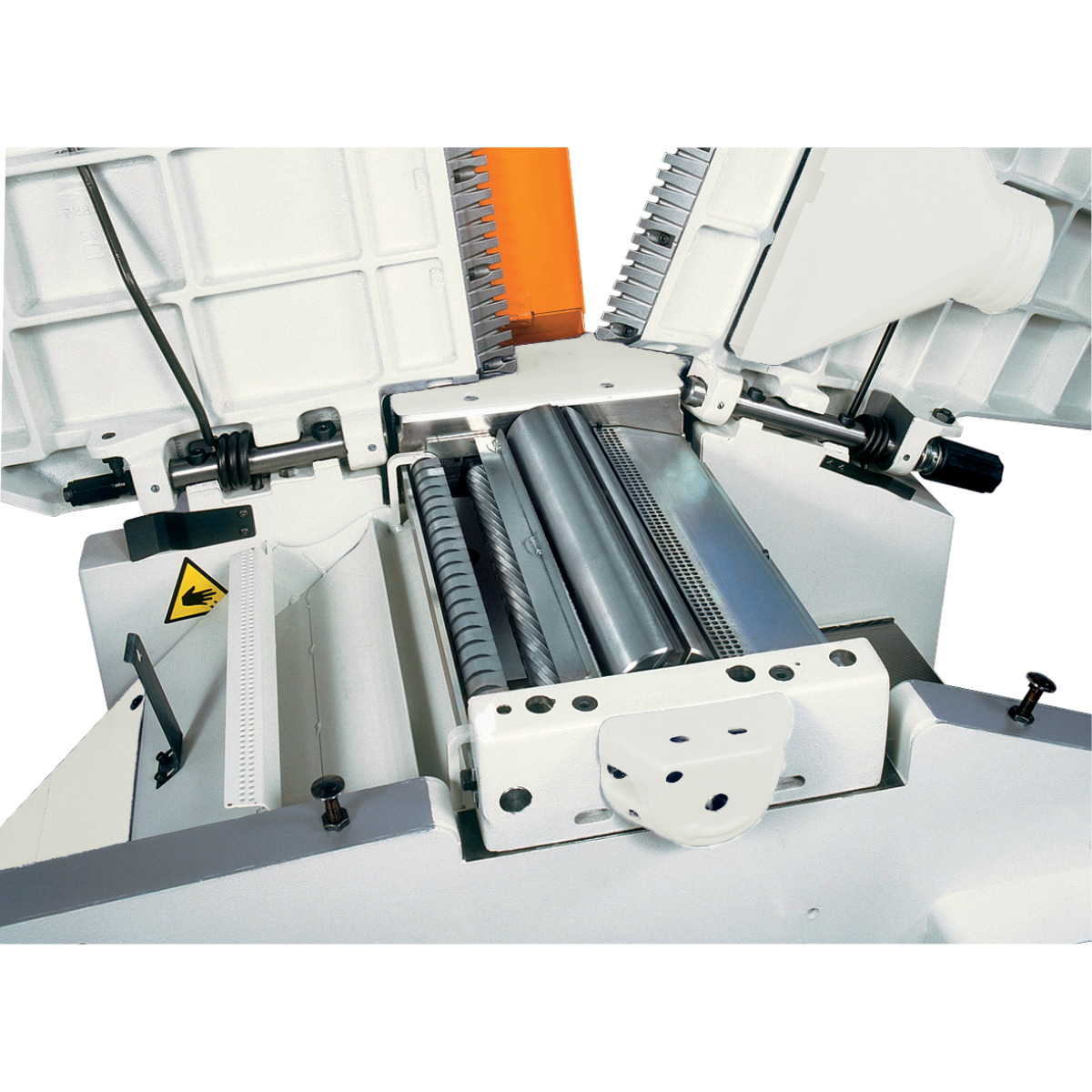

| Hobelmesserwelle | |
|---|---|

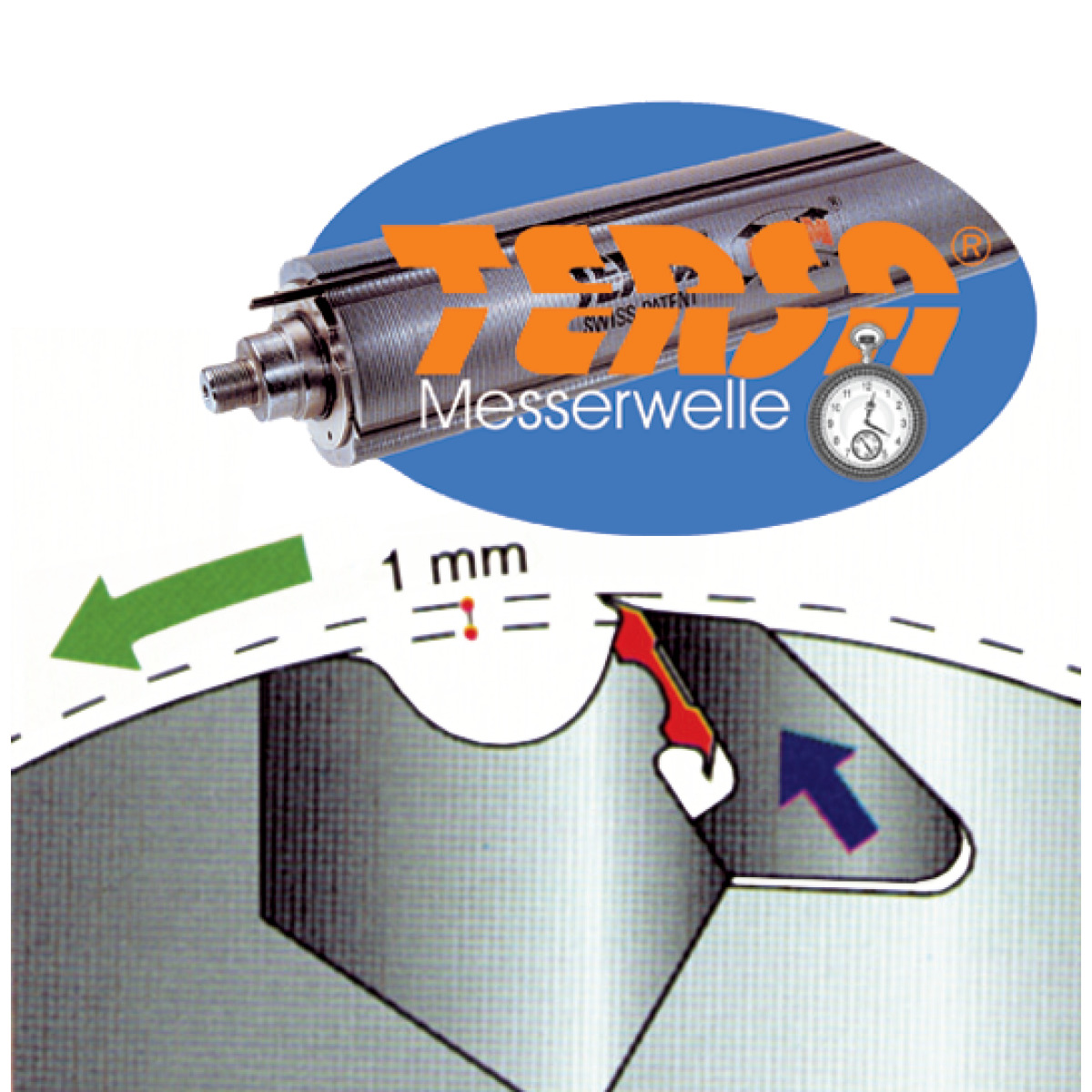

| Hobelwellentyp | TERSA |
| Hobelwellendurchmesser | 72 mm |
| Anzahl Hobelmesser | 3 St |
| Hobelwellendrehzahl | 5200 min⁻¹ |

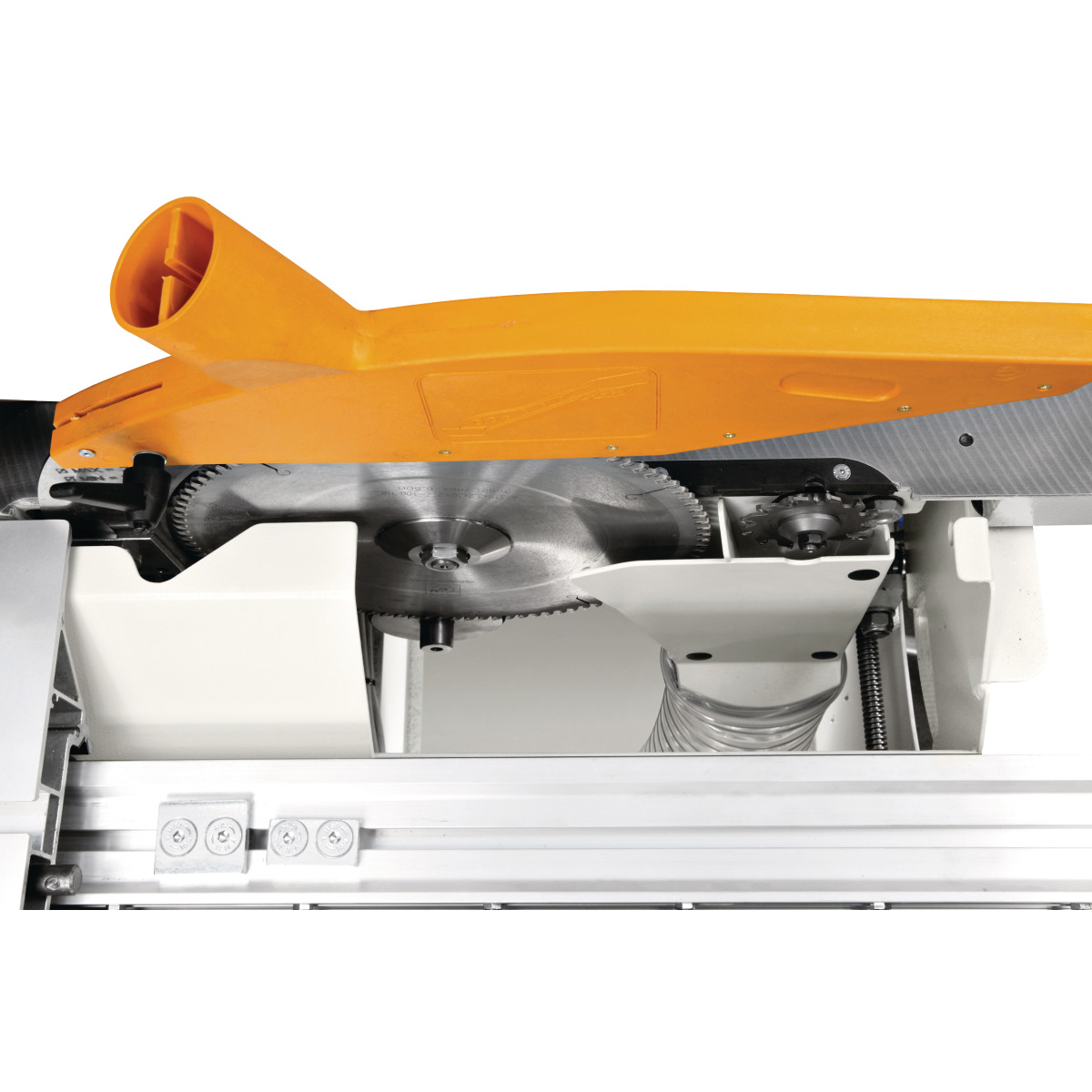

| Kreissägeeinheit | |
|---|---|
| Besäumlänge | 2250 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe bei 90° | 90 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Vorschub | |
|---|---|
| Vorschubgeschwindigkeit | 7 m/min |
