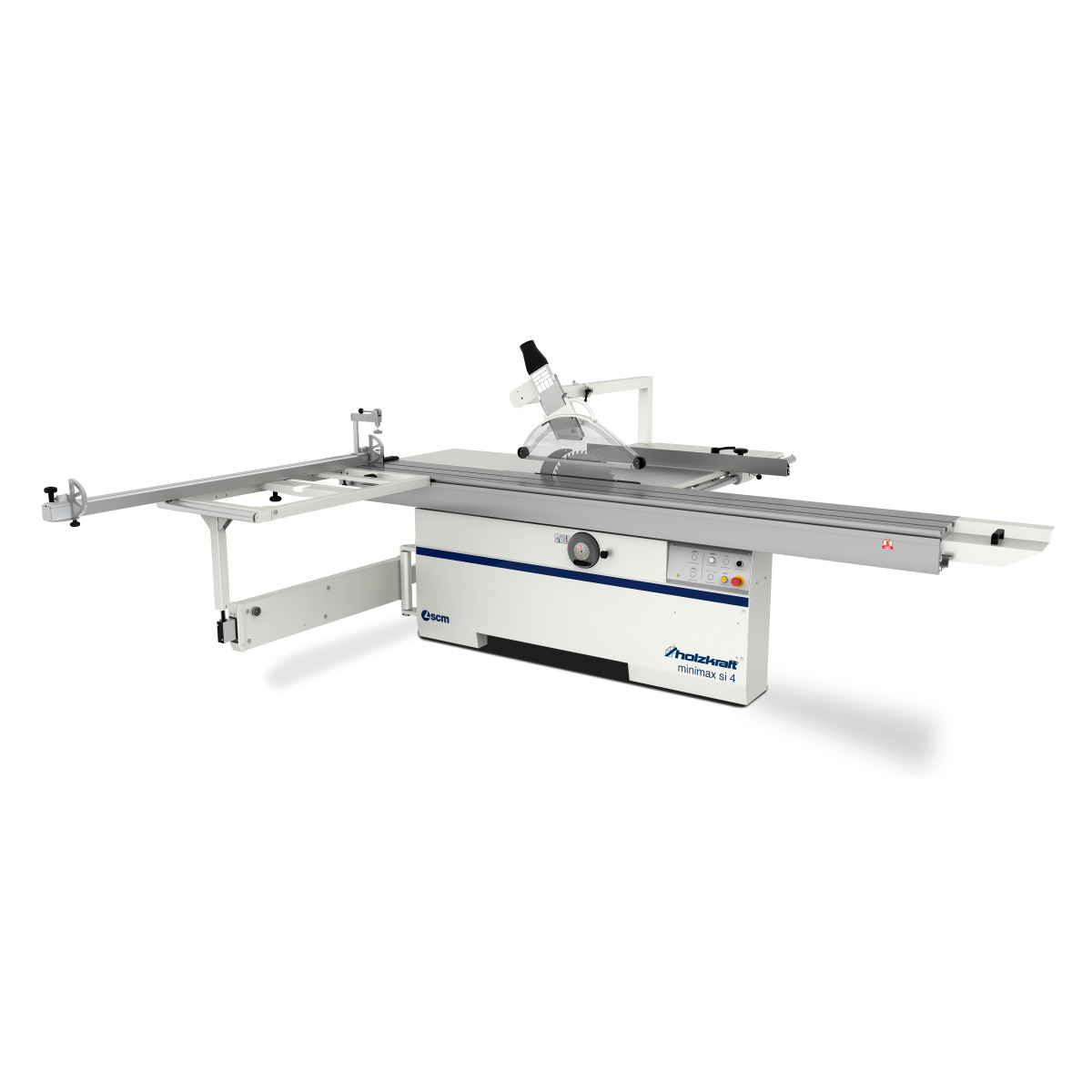

Holzkraft Formatkreissäge si 4 - 315 / 32 mit Vorritzeinrichtung minimax
Mit schwenkbarem Sägeblatt und Format-Schiebeschlitten aus eloxiertem Aluminium
11.959,50 €
Produktinformationen "Holzkraft Formatkreissäge si 4 - 315 / 32 mit Vorritzeinrichtung minimax"
- Massiver Arbeitstisch aus stark verripptem Grauguss – für maximale Stabilität und Langlebigkeit
- Robustes Untergestell aus geschweißtem Stahl – garantiert hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten
- Präziser Formatschiebeschlitten aus eloxiertem Aluminium – leichtgängig geführt über hochwertiges Kugelkontaktsystem
- Hartmetall-Führungsbahnen – für dauerhafte Präzision und minimale Wartung

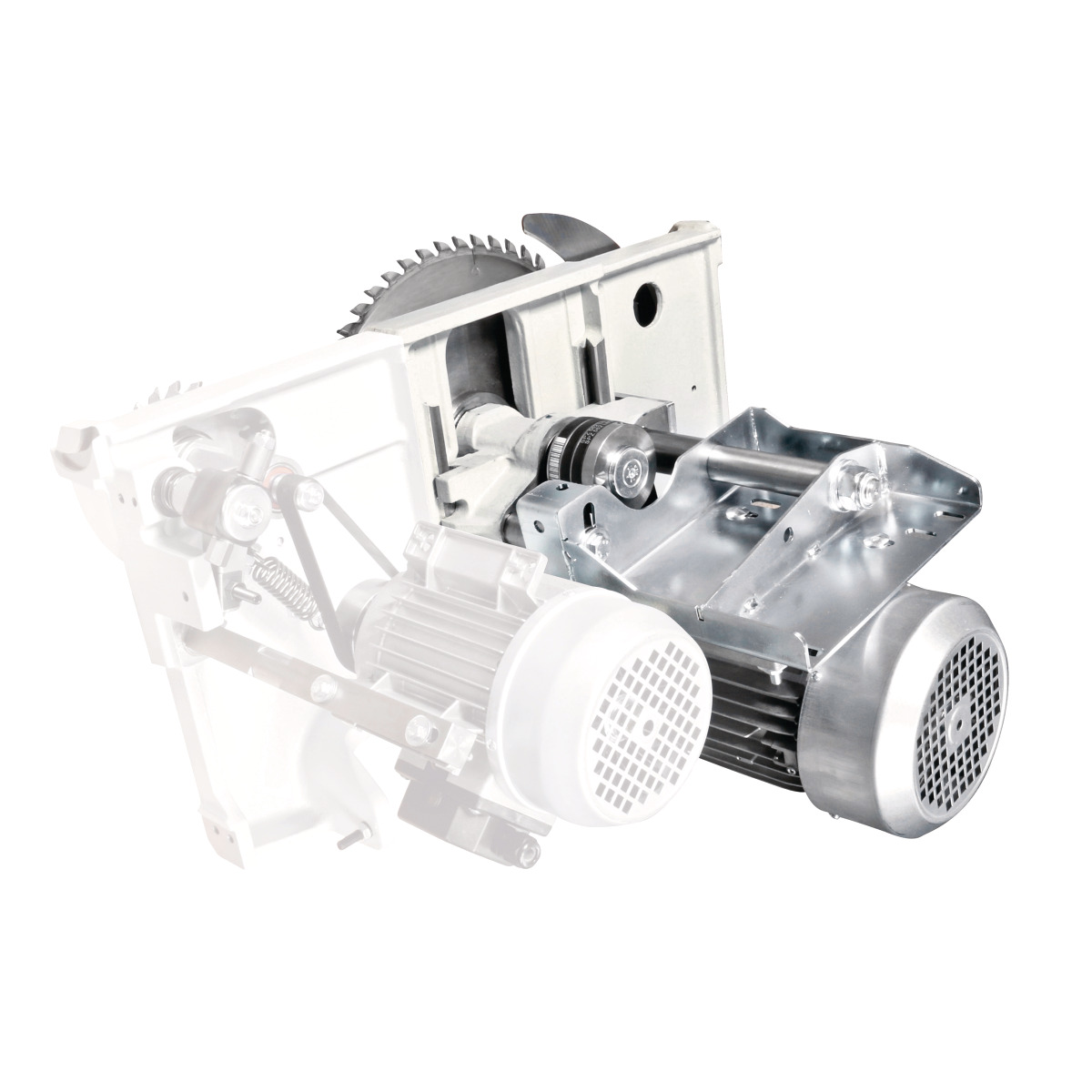

- Schwenkbares Grauguss-Sägeaggregat mit doppelter Segmentführung – exakte Null-Punkt-Schwenkung für höchste Schnittgenauigkeit

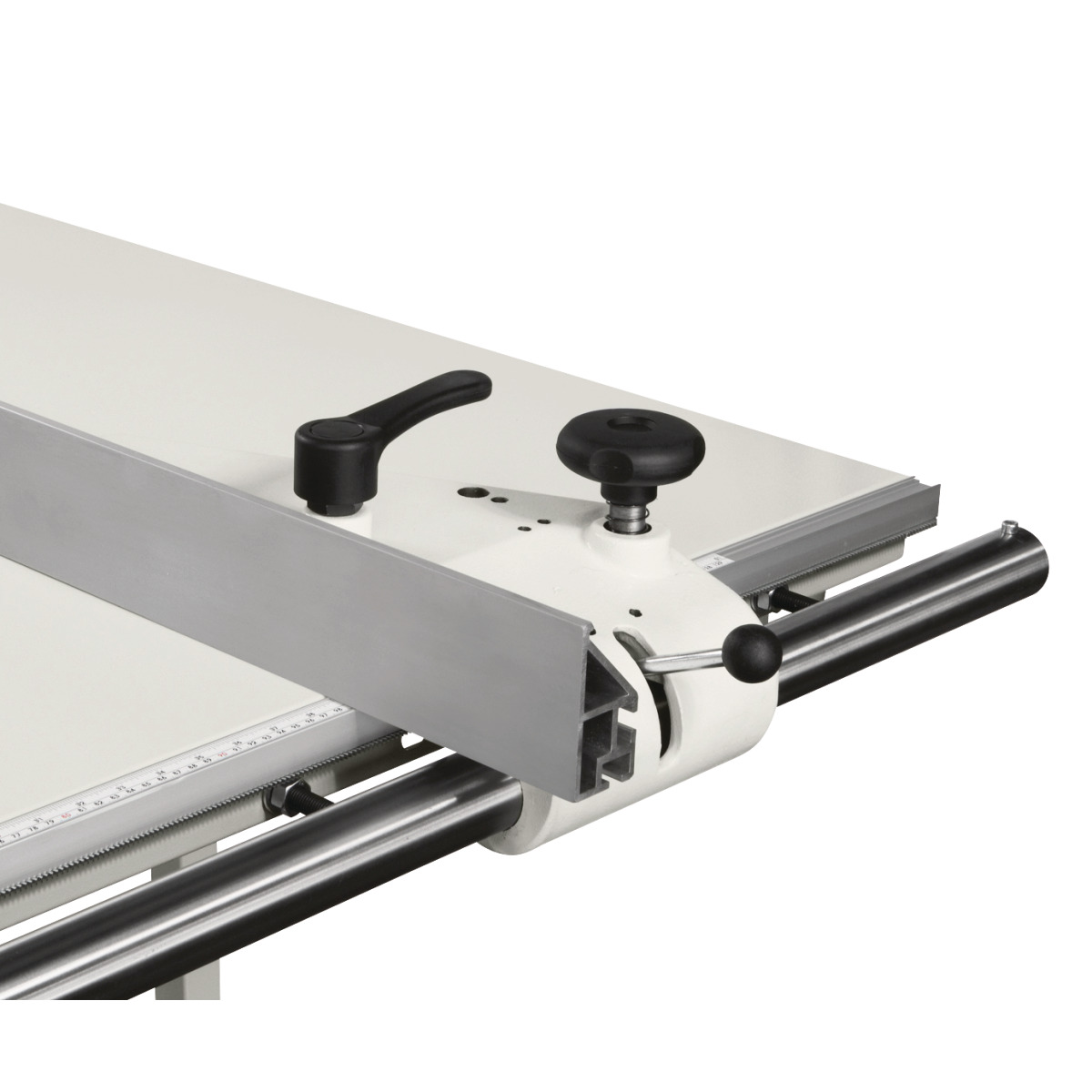

- Massiver Parallelanschlag mit Rundstangenführung
- Ausgestattet mit verschiebbarer Exzenterspannvorrichtung

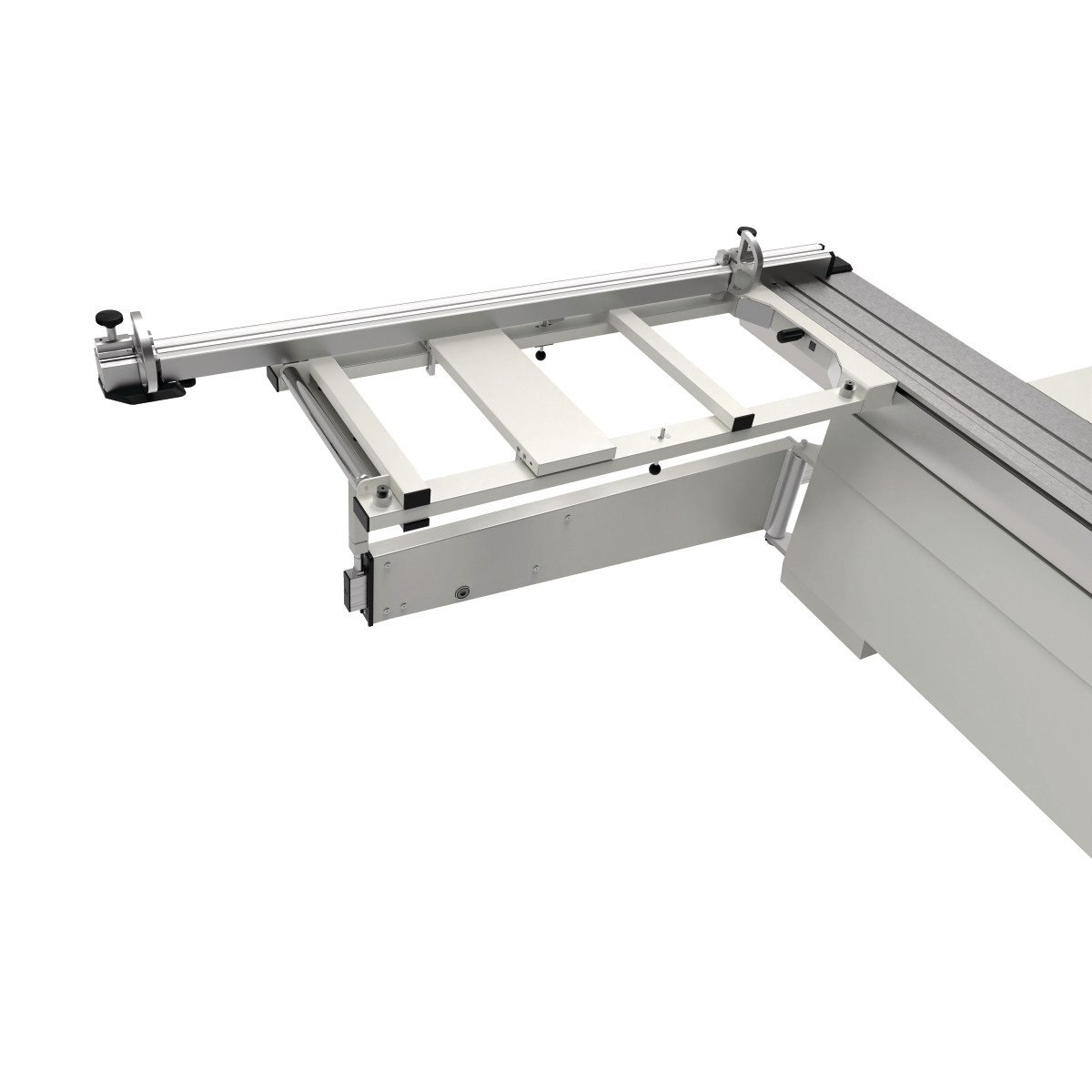

- Integrierte Winkelschnittvorrichtung am Schiebeschlitten – für schnelle und präzise Gehrungsschnitte

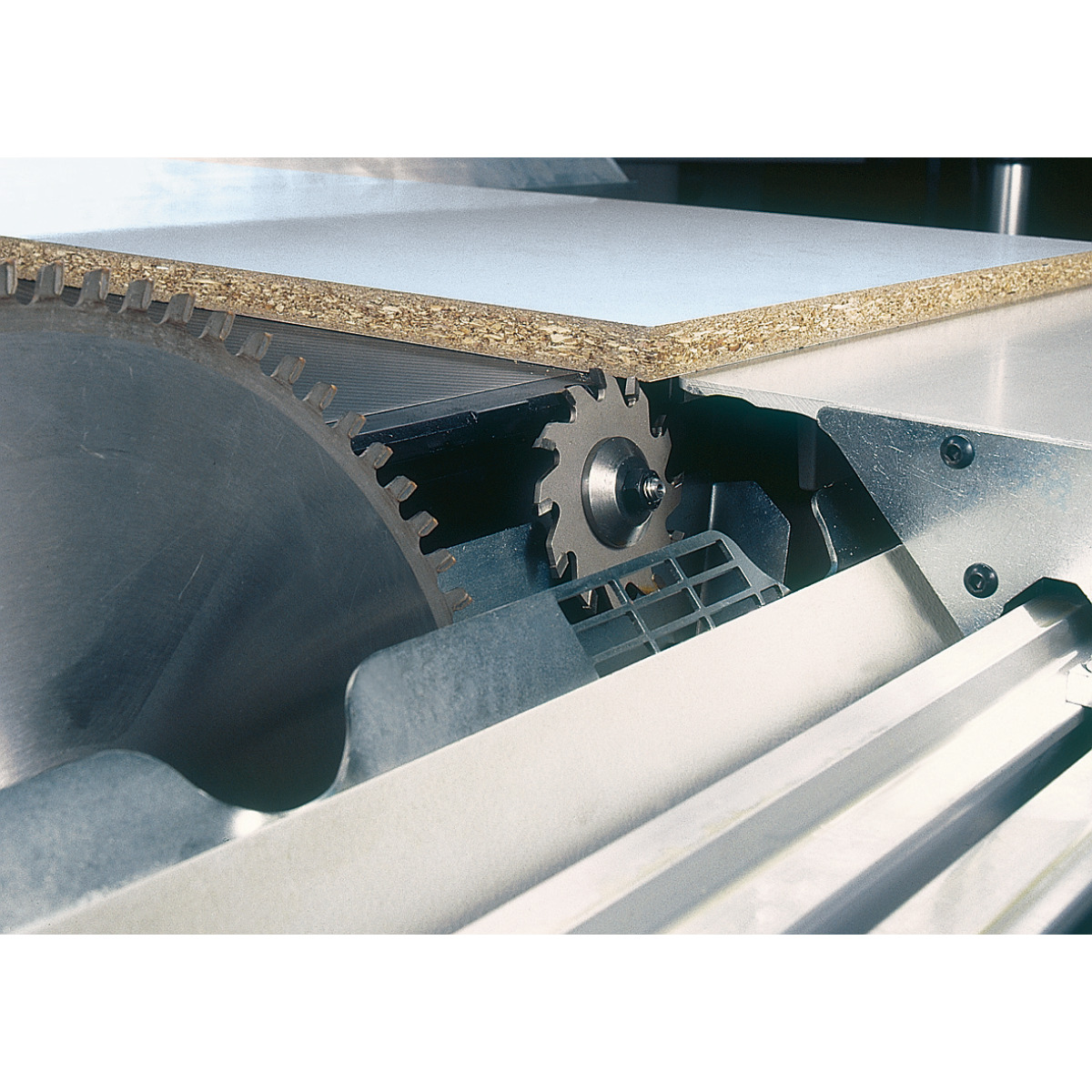

- Vorritzeinrichtung mit Riemenantrieb
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 489 kg |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Transportbreite | 980 mm |
| Maschinenkörper Länge | 1900 mm |
| Maschinenkörper Breite/Tiefe | 840 mm |
| Platzbedarf Länge | 7235 mm |
| Platzbedarf Breite/Tiefe | 4410 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzaggregat | Antrieb durch Motor des Hauptsägeblatts über Flachriemen, mit Sägeblatt Ø 120 mm |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Materialrolle am Besäumrahmen | ✔ |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Anschläge | Zwei Profiklappanschläge |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Sägeblattschutzhaube | ✔ |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung (Motorleistung) | 5.0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 3200 mm |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 175 mm |
| Tischlänge | 940 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Kreissägeeinheit | |
|---|---|
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 3200 mm |
| Besäumlänge | 3200 mm |
| Sägeblattneigung | 90 - 46 ° |
| Max. Schnitthöhe 90° | 100 mm |
| Max. Schnitthöhe 45° | 71 mm |
| Erläuterung max. Schnitthöhe | Unabhängig vom Vorritzer |
| Durchmesser Sägeblatt | 315 mm |
| Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
| Drehzahl Sägeblatt | 4000 min¯¹ |
| Vorritzeinheit | |
|---|---|
| Durchmesser Vorritzsägeblatt | 120 mm |
| Drehzahl Vorritzsägeblatt | 9000 min¯¹ |
Zubehoer
passend für Absaugstutzen-Durchmesser 60 und 120 mm an der MaschineHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 1 x Abzweigstück ABC Ø 140/120/58 mm1 x Schlauchanschlussstück Ø 120 mm einseitig gebördelt1 x Schlauchanschlussstück Ø 58 mm einseitig gebördelt1 x Rohrschelle gebördelt Ø 120 mm1 x Rohrschelle gebördelt Ø 58 mm2 x Schlauchschelle Ø 110 - 130 mm2 x Schlauchschelle Ø 40 - 60 mm5 m PU-Schlauch NW 60 mm2,5 m PU-Schlauch NW 120 mm
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 1 x Wechselzahn-Sägeblatt, 315 x 30 x 3,2 mm, 28 Zähne1 x Wechselzahn-Sägeblatt, 315 x 30 x 3,2 mm, 48 Zähne1 x Dach-Hohlzahn-Sägeblatt, 303 x 30 x 3,2 mm, 60 Zähne Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 / 315 / 303 mm Sägeblatt-Bohrung30 / 30 / 30 mm Schnittbreite3,2 / 3,2 / 3,2 mm Sägeblatt-Zähne gesamt28 / 48 / 60 Technische Daten ZahnformFlachzahn / Wechselzahn / Dach Hohlzahn QualitätHM
Für Längs- und Querschnitte in Massivholz und Plattenwerkstoffen, Spandickenbegrenzung reduziert Schneidausbrüche durch lose Äste und andere EinschlüsseHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt28 Technische Daten EinsatzbereichLängs- und Querschnitte in Massivholz und Plattenwerkstoffen ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt48 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt60 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg

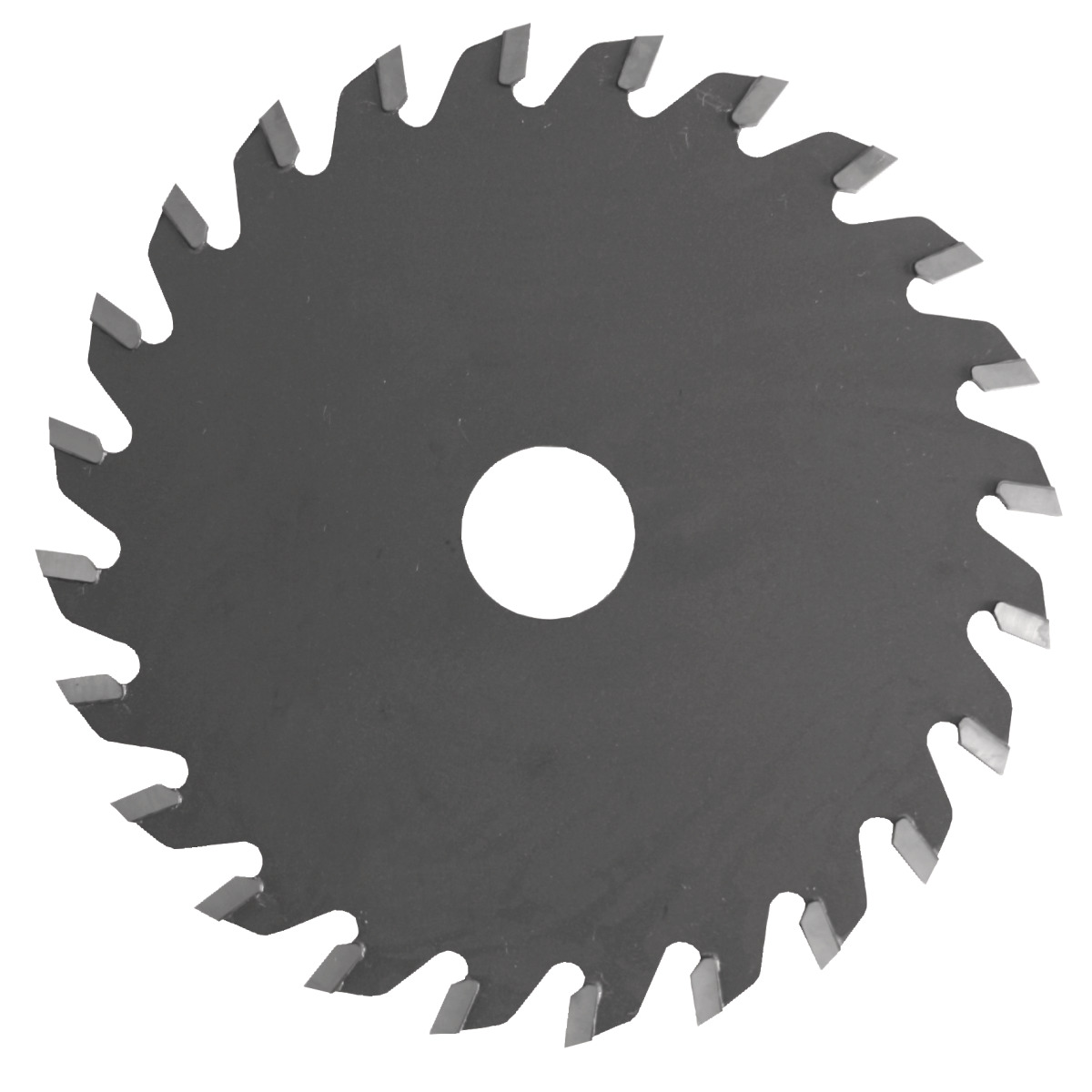

HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser120 mm Sägeblatt-Bohrung20 mm Sägeblatt-Zähne gesamt24
