Holzkraft Formatkreissäge sc 3c 26 mit Vorritzeinrichtung minimax
Ultrakompakte Bauweise mit schwenkbarem Sägeblatt und Format-Schiebeschlitten aus eloxiertem Aluminium
9.133,25 €
Produktinformationen "Holzkraft Formatkreissäge sc 3c 26 mit Vorritzeinrichtung minimax"
- Schnittebene direkt am Sägeblatt
- Schwere Stahl-Graugusskonstruktion
- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Großflächiger Besäumrahmen auf Teleskoparm geführt und längsverschiebbar
- Winkelverstellbarer Aluminium-Teleskopanschlag mit Profi-Anschlagklappen

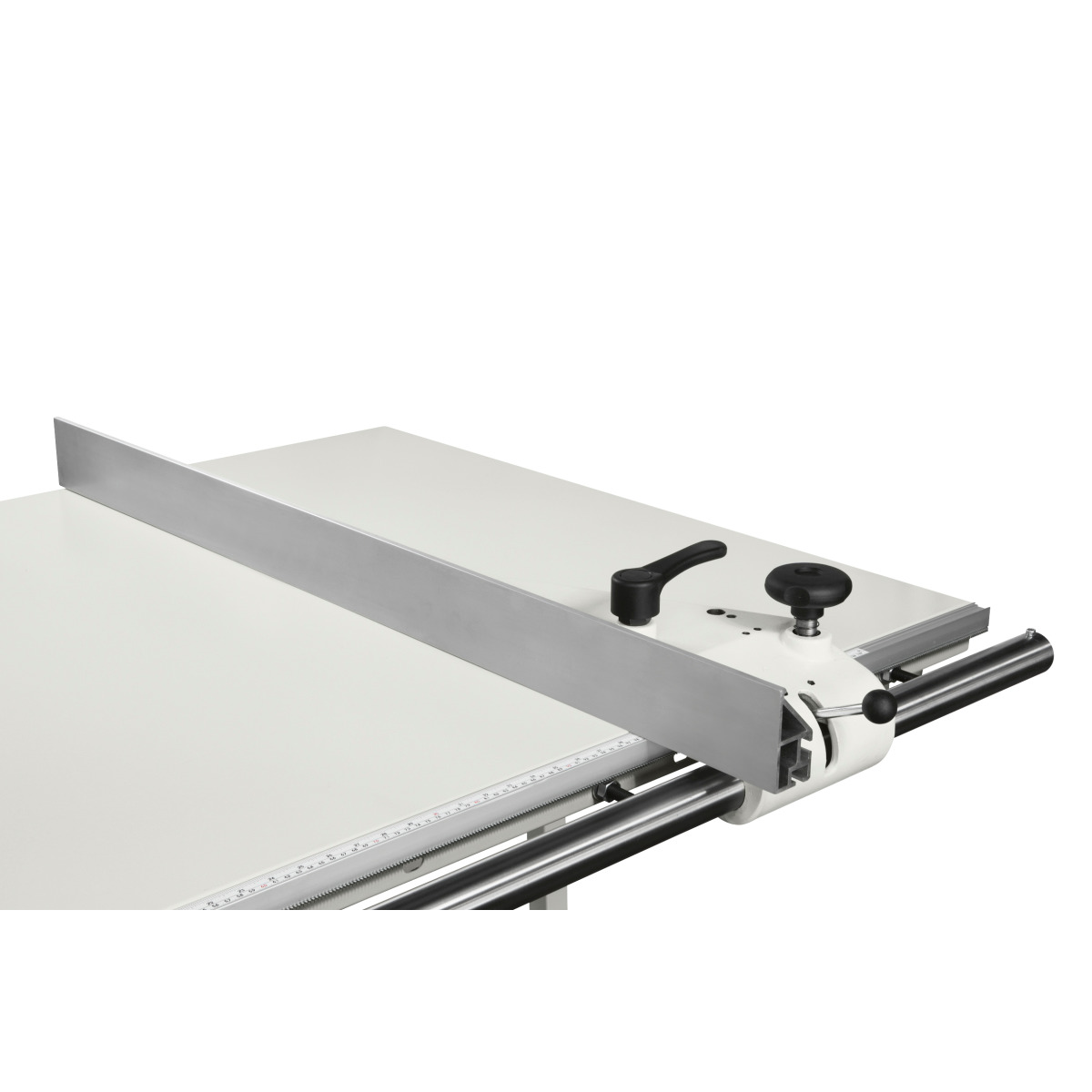

- Parallelanschlag mit Schnellspannung und Feineinstellung
- Großflächiger Arbeitstisch aus gefrästem Grauguss bleibt dauerhaft plan
- Die serienmäßige Tischverbreiterung und Tischverlängerung ermöglichen leichtes Arbeiten mit größeren Werkstücken
- Ruhiger Lauf und präzise Schnitte
- Mit leistungsstarkem Drehstrom-Motor ausgestattet
- Das großdimensionierte Sägeaggregat aus Grauguss ist doppelt am Gusstisch befestigt und ist ein Garant für Stabilität, Präzision, Laufruhe und lange Lebensdauer, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

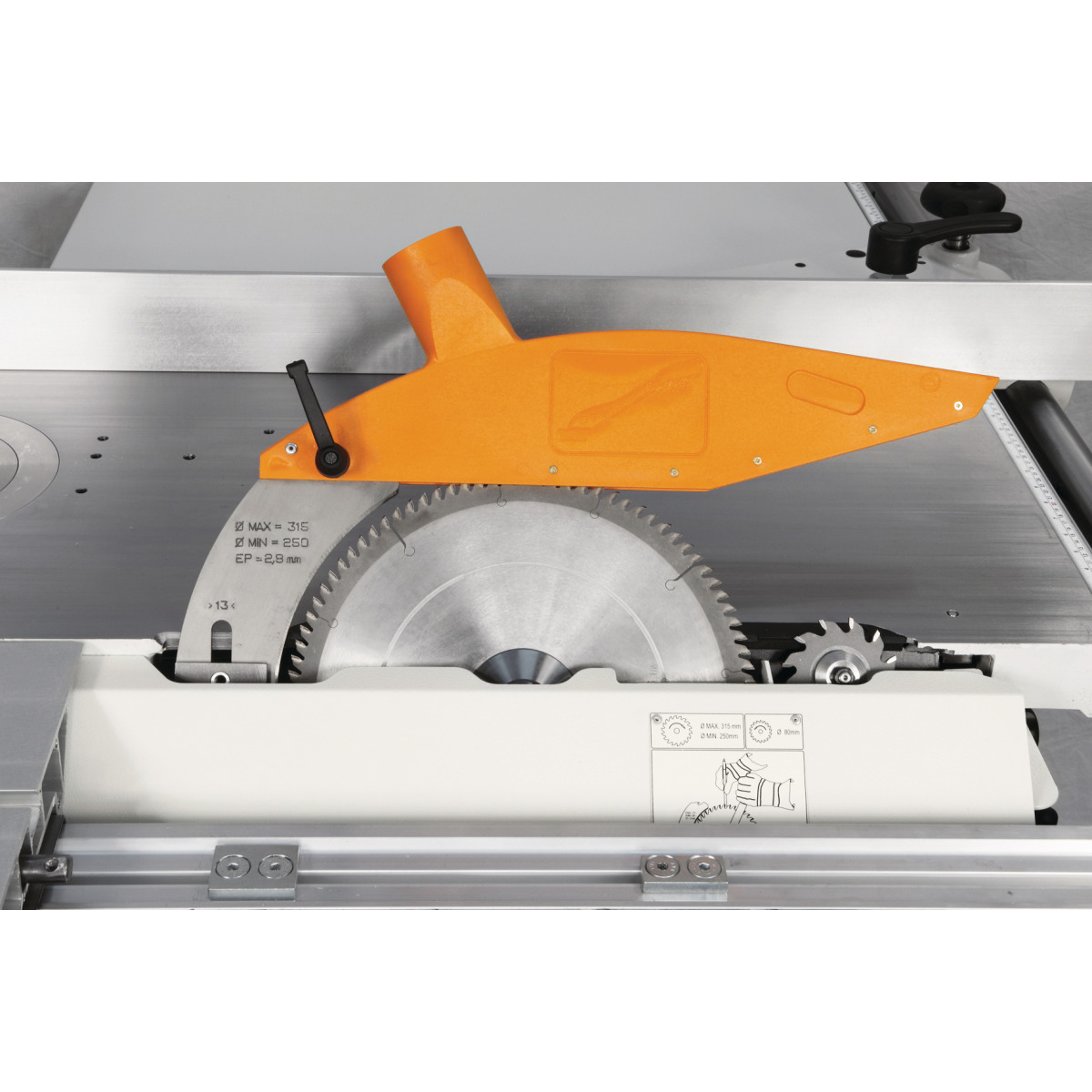

- Maximale Schnitthöhe wird auch bei eingebauter Vorritzeinrichtung erreicht
- Made in Italy
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 385 kg |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Transportbreite | 900 mm |
| Maschinenkörper Länge | 1388 mm |
| Maschinenkörper Breite/Tiefe | 689 mm |
| Platzbedarf Länge | 5845 mm |
| Platzbedarf Breite/Tiefe | 3830 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen |
| Arbeitsbereich Länge | 1000 mm |
| Arbeitsbereich Breite/Tiefe | 2000 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Vorritzaggregat | ✔ |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | mit winkelverstellbarem Aluminium-Teleskopanschlag |
| Säge-Parallelanschlag | mit Rundstangenführung und Feineinstellung |
| Anschläge | Zwei Profiklappanschläge |
| Besäumschuh | ✔ |
| Exzenterspanner | ✔ |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Sägeblattschutzhaube | ✔ |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung (Motorleistung) | 5.0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2600 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 840 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Kreissägeeinheit | |
|---|---|
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| Besäumlänge | 2600 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe 90° | 100 mm |
| Max. Schnitthöhe 45° | 78 mm |
| Durchmesser Sägeblatt | 315 mm |
| Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
| Drehzahl Sägeblatt | 3500 min¯¹ |
| Vorritzeinheit | |
|---|---|
| Durchmesser Vorritzsägeblatt | 80 mm |
| Drehzahl Vorritzsägeblatt | 8000 min¯¹ |
Zubehoer
passend für Absaugstutzen-Durchmesser 60 und 120 mm an der MaschineHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 1 x Abzweigstück ABC Ø 140/120/58 mm1 x Schlauchanschlussstück Ø 120 mm einseitig gebördelt1 x Schlauchanschlussstück Ø 58 mm einseitig gebördelt1 x Rohrschelle gebördelt Ø 120 mm1 x Rohrschelle gebördelt Ø 58 mm2 x Schlauchschelle Ø 110 - 130 mm2 x Schlauchschelle Ø 40 - 60 mm5 m PU-Schlauch NW 60 mm2,5 m PU-Schlauch NW 120 mm
passend für Absaugstutzen-Durchmesser 120 und 80 mm an der MaschineHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 1x Abzweigstück ABC Ø 160/120/80 mm1x Schlauchanschlussstück gebörtelt Ø 80 mm einseitig gebörtelt1x Schlauchanschlussstück gebörtelt Ø 120 mm einseitig gebörtelt1x Rohrschelle gebörtelt Ø 80 mm1x Rohrschelle gebörtelt Ø 120 mm2x Schlauchschellen Ø 110 - 130 mm2x Schlauchschellen Ø 70 - 90 mm2,5 m PU-Schlauch NW 120 mm5 m PU-Schlauch NW 80 mm
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 1 x Wechselzahn-Sägeblatt, 315 x 30 x 3,2 mm, 28 Zähne1 x Wechselzahn-Sägeblatt, 315 x 30 x 3,2 mm, 48 Zähne1 x Dach-Hohlzahn-Sägeblatt, 303 x 30 x 3,2 mm, 60 Zähne Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 / 315 / 303 mm Sägeblatt-Bohrung30 / 30 / 30 mm Schnittbreite3,2 / 3,2 / 3,2 mm Sägeblatt-Zähne gesamt28 / 48 / 60 Technische Daten ZahnformFlachzahn / Wechselzahn / Dach Hohlzahn QualitätHM
Für Längs- und Querschnitte in Massivholz und Plattenwerkstoffen, Spandickenbegrenzung reduziert Schneidausbrüche durch lose Äste und andere EinschlüsseHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt28 Technische Daten EinsatzbereichLängs- und Querschnitte in Massivholz und Plattenwerkstoffen ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt48 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
Grundkörper lasergeschnitten, anwendungsspezifisch verwendetes Feinstkorn-Hartmetall und extrem enge FertigungstoleranzenHöchste Plan- und Rundlaufpräzision, Lärmreduzierte AusführungGroße Hartmetallbestückung für viele NachschliffeHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser315 mm Sägeblatt-Bohrung30 mm Schnittbreite3,2 mm Sägeblatt-Zähne gesamt60 Technische Daten EinsatzbereichFertigschnitte in Massivholz und verschiedene Materialien ZahnformWechselzahn QualitätHM
Oberer Tisch mit Bakelitoberfläche, die auch als Werkstückunterstützung während der Bearbeitungsphase verwendet werden kannZwei Fächer mit gummierter OberflächeRotierende Räder mit BlockiervorrichtungHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.900 mm Breite/Tiefe (Produkt) ca.500 mm Höhe (Produkt) ca.1200 mm Gewicht (Netto) ca.50 kg
Zur Festmontage an der SägeZwangsgeführter SpaltkeilAbsauganschluss 80 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Allgemeine Informationen Absaugstutzendurchmesser Sägeblattschutz80 mm
HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Technische Daten Allgemeine Informationen Sägeblatt-Durchmesser80 mm Sägeblatt-Bohrung20 mm Sägeblatt-Zähne gesamt12
Gradanzeige für schnelle WinkeleinstellungGradraster ±60°Befestigung direkt am SchiebschlittenMaximale Länge der Anschlagschiene 1780 mmHerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com Lieferumfang Aluminium-TeleskopführungZwei Klappanschläge
Für verdeckte Schnittezum NutenNach DIN 38820HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
Optionale Ausstattung
Zum NachrüstenAuf 1/10 mm genaue Anzeige der Schnittbreite am ParallelanschlagBatteriebetriebenMit MagnetbandBenötigt Montage durch Service (Art. Nr. 5516001)HerstellerSCM Group S.p.A Div. MINIMAXVia Casale 450, 47826 Villa Verucchio (RN), Italienminimax@scmgroup.com
