Holzkraft Formatkreissäge sc 3c 23 minimax
Mit schwenkbarem Sägeblatt und Format-Schiebeschlitten aus eloxiertem Aluminium
8.211,00 €
Produktinformationen "Holzkraft Formatkreissäge sc 3c 23 minimax"
- Schnittebene direkt am Sägeblatt
- Schwere Stahl-Graugusskonstruktion
- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Großflächiger Besäumrahmen auf Teleskoparm geführt und längsverschiebbar
- Winkelverstellbarer Aluminium-Teleskopanschlag mit Profi-Anschlagklappen

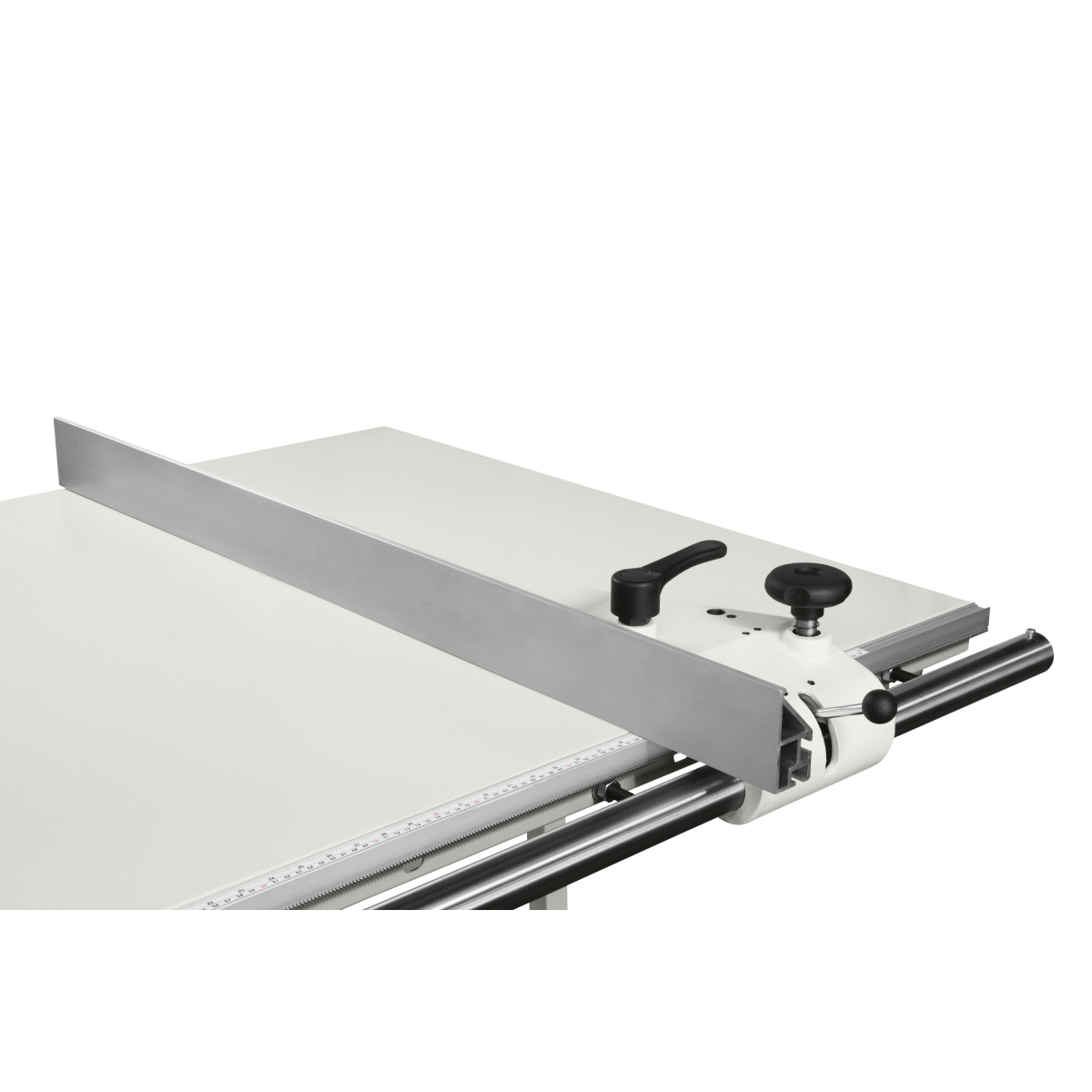

- Parallelanschlag mit Schnellspannung und Feineinstellung
- Großflächiger Arbeitstisch aus gefrästem Grauguss bleibt dauerhaft plan
- Die serienmäßige Tischverbreiterung und Tischverlängerung ermöglichen leichtes Arbeiten mit größeren Werkstücken
- Ruhiger Lauf und präzise Schnitte
- Mit leistungsstarkem Drehstrom-Motor ausgestattet
- Das großdimensionierte Sägeaggregat aus Grauguss ist doppelt am Gusstisch befestigt und ist ein Garant für Stabilität, Präzision, Laufruhe und lange Lebensdauer, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Maximale Schnitthöhe wird auch bei eingebauter Vorritzeinrichtung erreicht
- Made in Italy
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 380 kg |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser | 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Aufstellinformationen | |
|---|---|
| Transportbreite | 900 mm |
| Maschinenkörper Länge | 1388 mm |
| Maschinenkörper Breite/Tiefe | 689 mm |

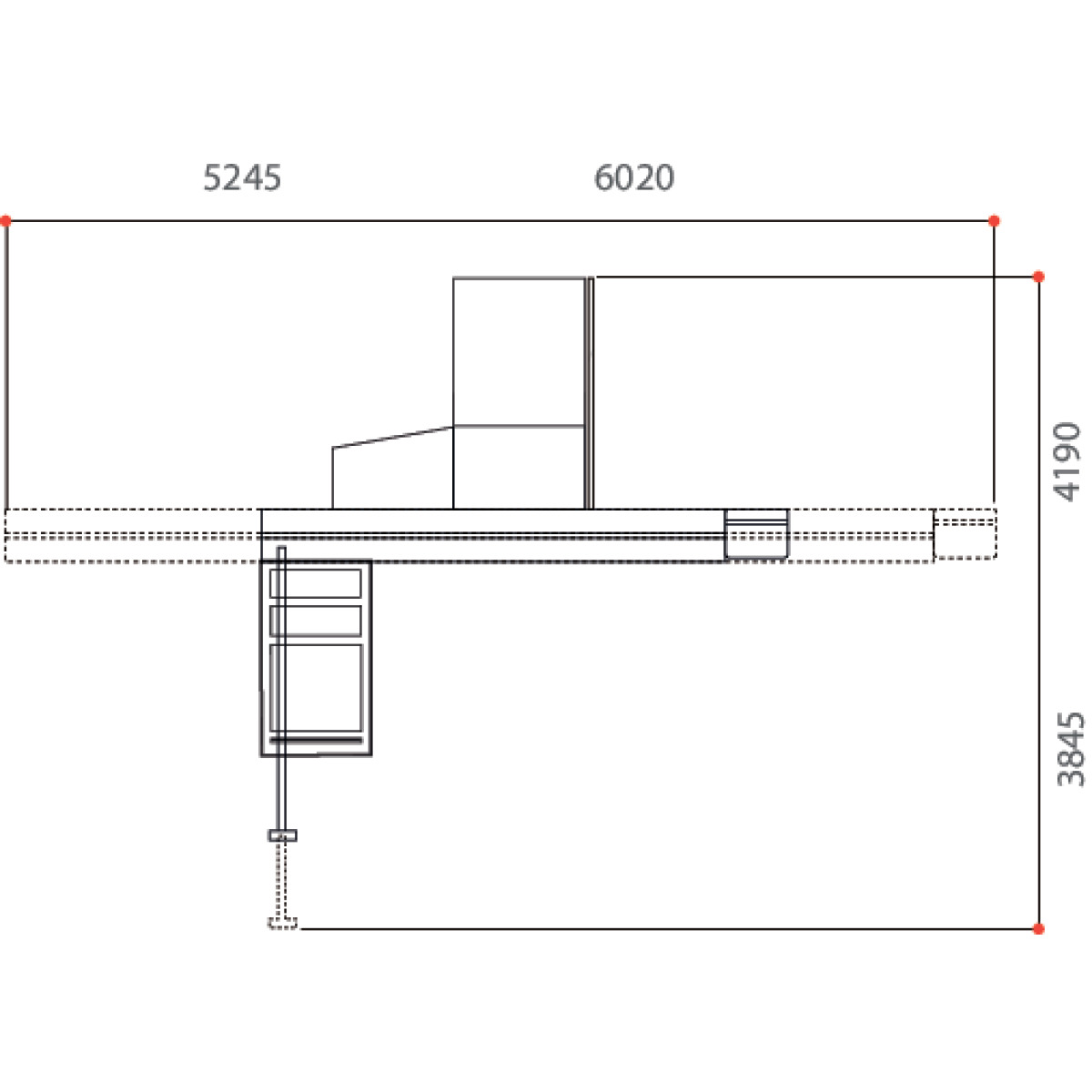

| Platzbedarf Länge | 5118 mm |
| Platzbedarf Breite/Tiefe | 3830 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen |
| Arbeitsbereich Länge | 1000 mm |
| Arbeitsbereich Breite/Tiefe | 2000 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Griff für Schiebeschlitten | ✔ |
| Besäumrahmen | mit winkelverstellbarem Aluminium-Teleskopanschlag |
| Säge-Parallelanschlag | mit Rundstangenführung und Feineinstellung |
| Anschläge | Zwei Profiklappanschläge |
| Besäumschuh | ✔ |

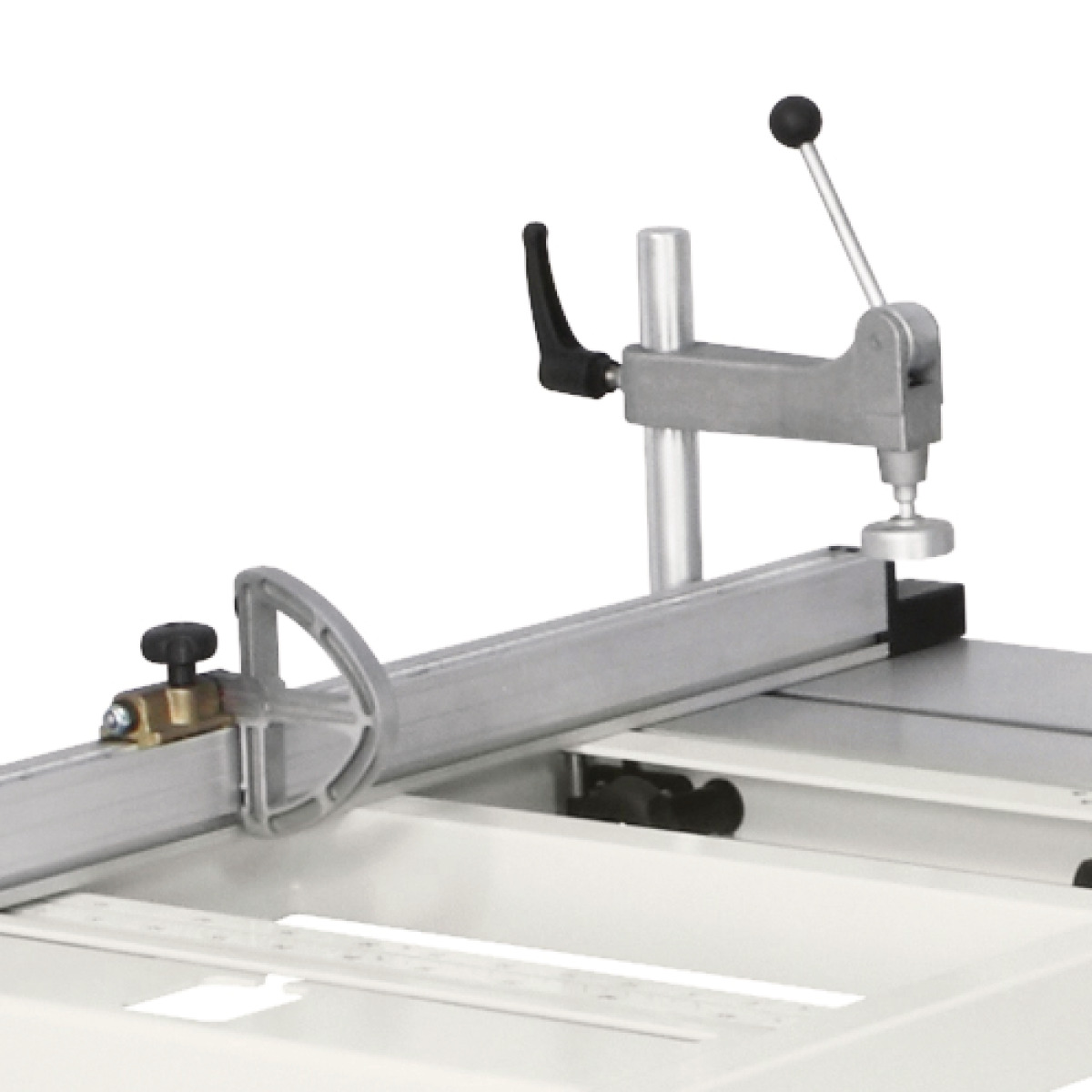

| Exzenterspanner | ✔ |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |

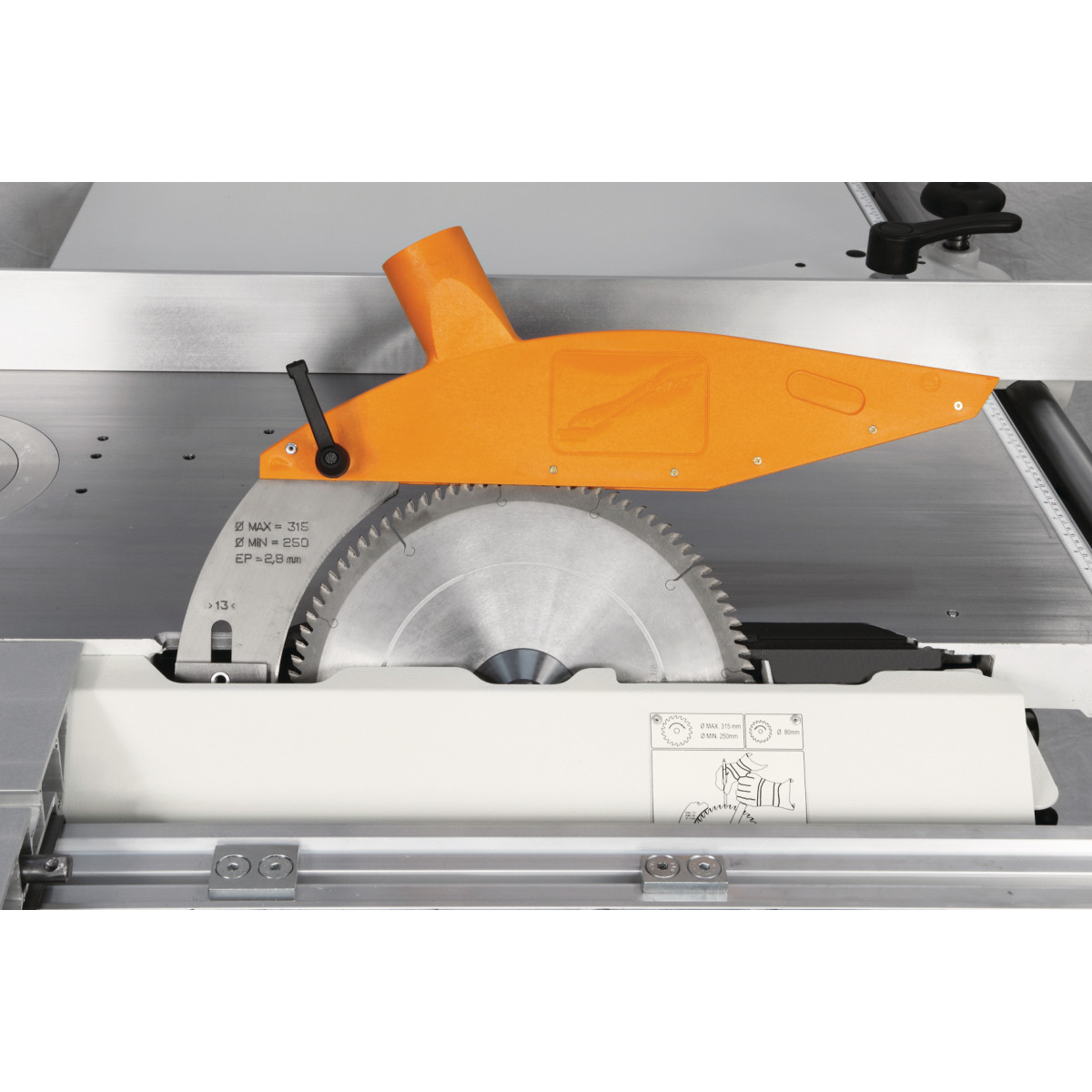

| Sägeblattschutzhaube | ✔ |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung (Motorleistung) | 5.0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Einschaltdauer Antriebsmotor | 40 % |
| Schiebeschlitten und Tisch | |
|---|---|
| Formatschiebeschlittenlänge | 2250 mm |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Tischlänge | 840 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Kreissägeeinheit | |
|---|---|
| Schnittbreite mit Parallelanschlag | 900 mm |
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| Besäumlänge | 2250 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe 90° | 100 mm |
| Max. Schnitthöhe 45° | 78 mm |
| Durchmesser Sägeblatt | 315 mm |
| Drehzahl Sägeblatt | 3500 min¯¹ |
