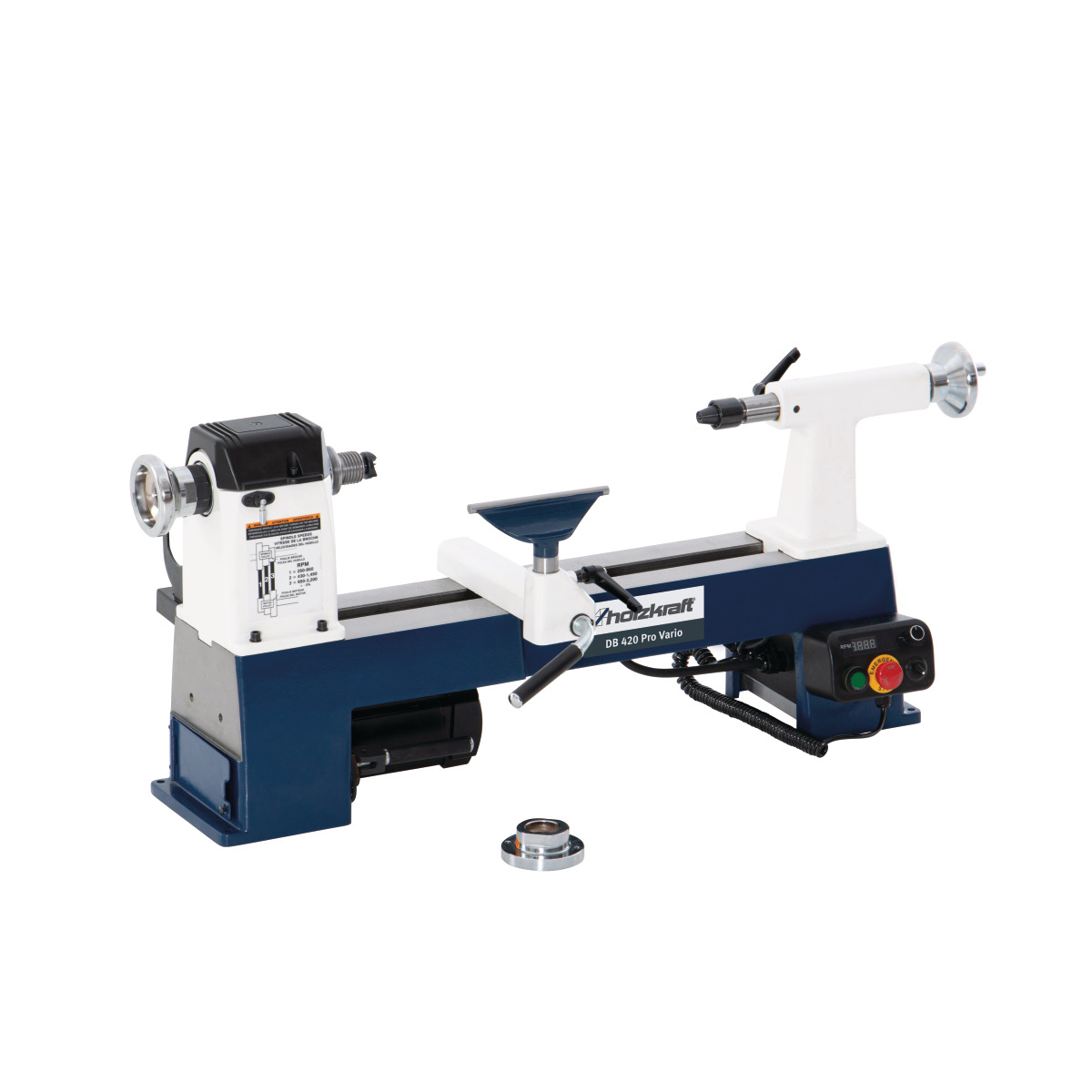

Holzkraft Drechselbank DB 420 Pro Vario
Massive Tischdrechselbank mit variabler Drehzahlverstellung
796,11 €
Produktinformationen "Holzkraft Drechselbank DB 420 Pro Vario"
- Massives Grauguss-Bankbett für eine hohe Laufruhe
- ASR-Ablaufsicherungsnut für maximale Sicherheit bei der Spannmittelbefestigung
- Komfortables Arbeiten dank stufenloser Drehzahlverstellung

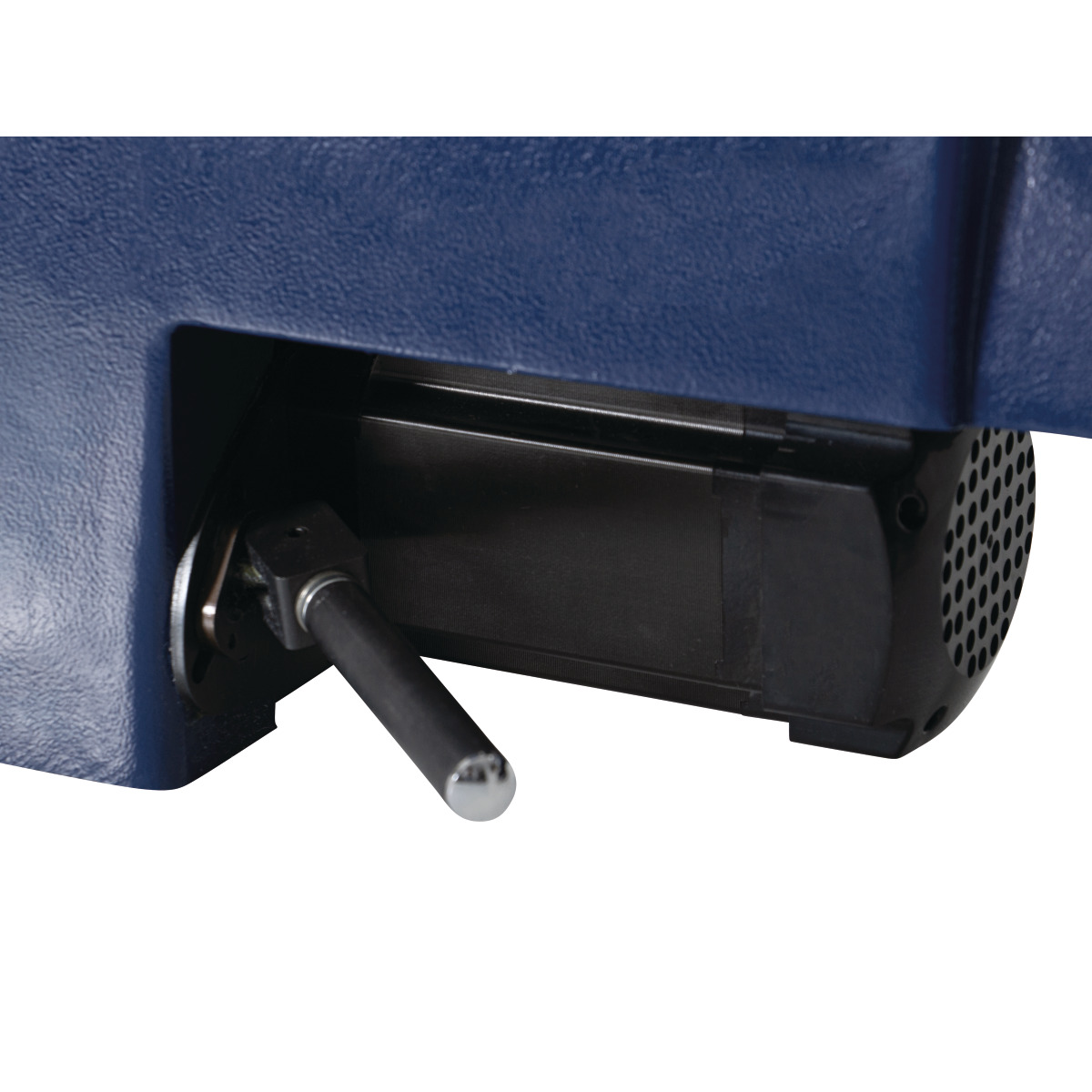

- Ausgestattet mit drehzahlgeregelten DC brushless Motor

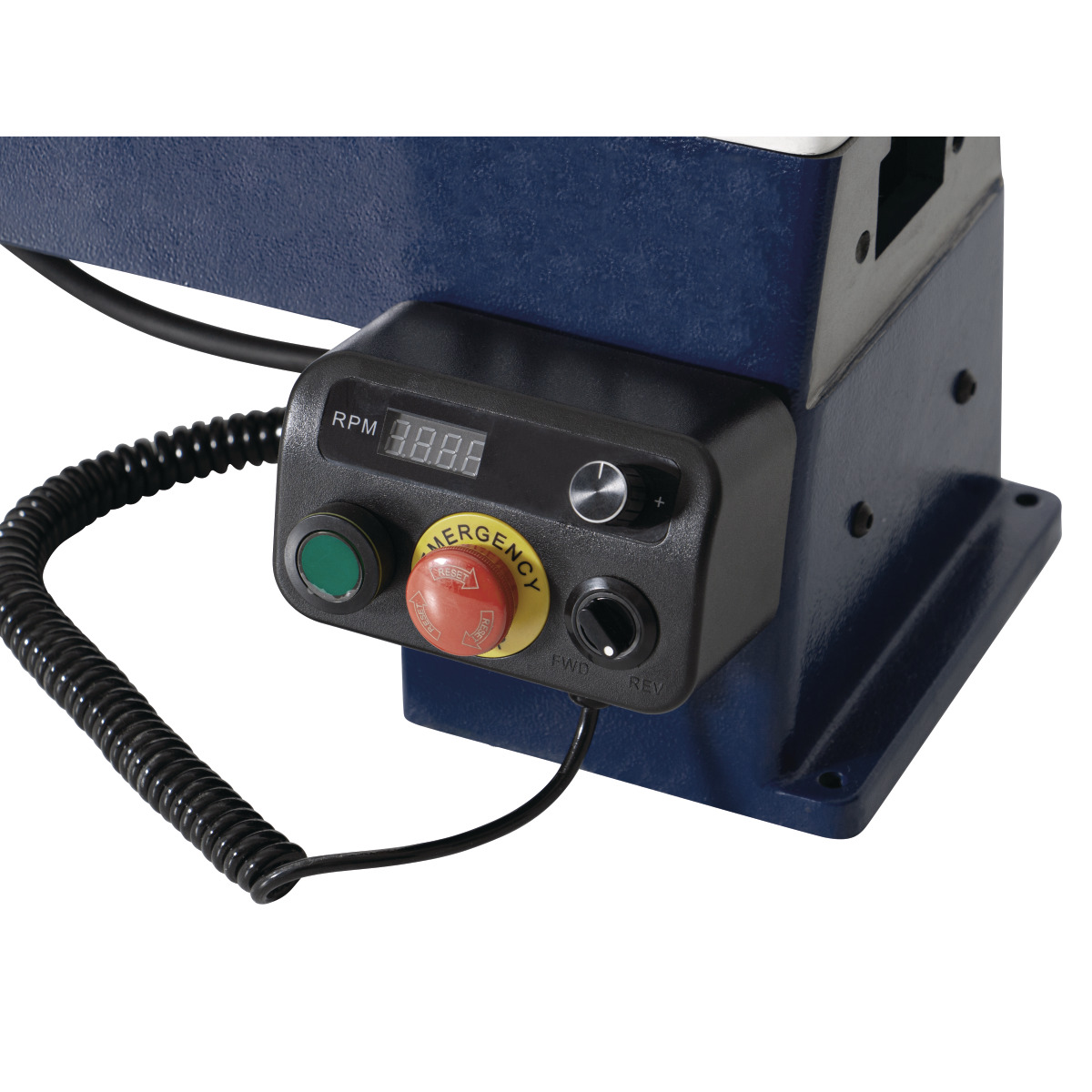

- Flexibles Arbeiten dank mobiler Bedienbox mit Magnethalterung, beliebig positionierbar
- Digitale Drehzahlanzeige und Umschaltung Rechts- und Linkslauf über die Bedienbox

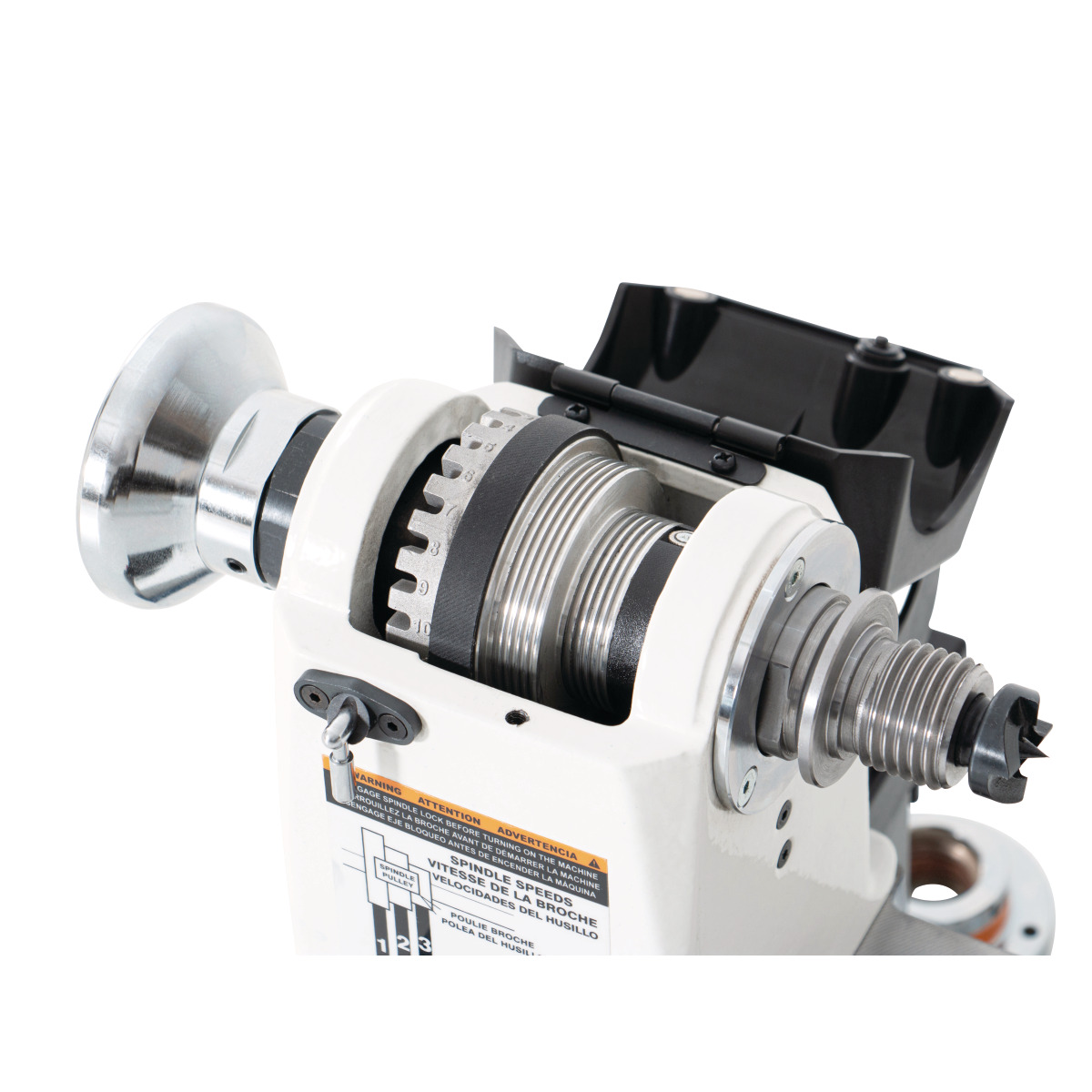

- Praktische 24 Schritt Teileinrichtung der Spindel für exaktes platzieren von z.B. Bohrungen oder Fräsungen
- Auch als Standmaschine nutzbar dank optionalem Untergestell
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Lieferumfang
- Werkzeugauflage 200 mm
- Planscheibe 80 mm
- Vierzackmitnehmer
- Mitlaufkörner
- langer Auswurfstab
- kurzer Auswurfstab
- Spannschlüssel 46 mm
- Spannschlüssel 38 mm
- Innensechskantschlüssel (2,5mm, 3mm, 4mm, 5mm)
Technische Daten
| Allgemeine Informationen | |
|---|---|
| Drehdurchmesser max. | 305 mm |
| Spitzenhöhe | 153 mm |
| Spitzenweite | 419 mm |

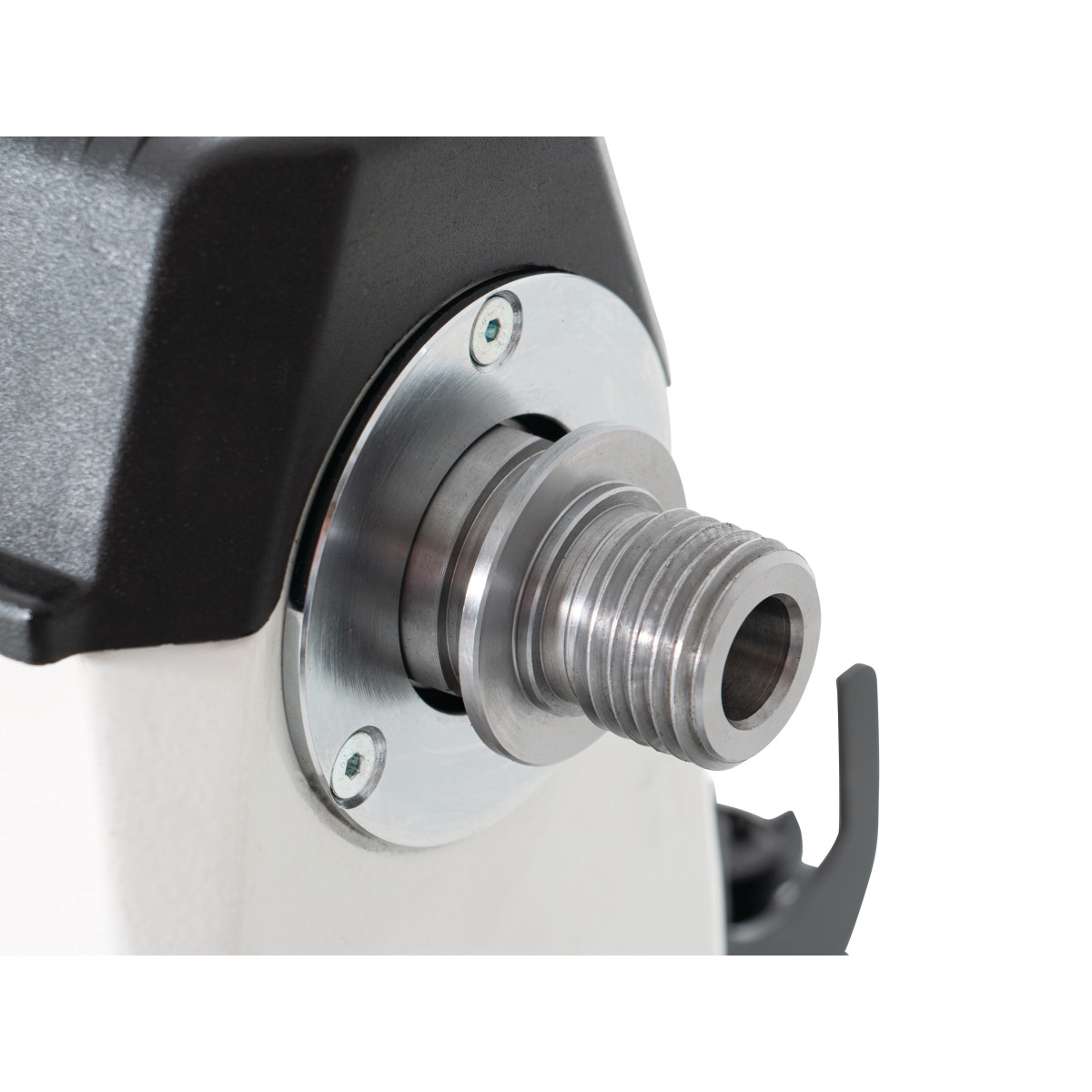

| Spindelkopfgewinde | M 33 x 3,5 |
| Drehzahlen | 250 – 850, 430 – 1450, 950 – 3200 min⁻¹ |
| Drehzahlstufen | 3 |
| Steuerung der Drehzahlregelung | Elektronisch variabel |

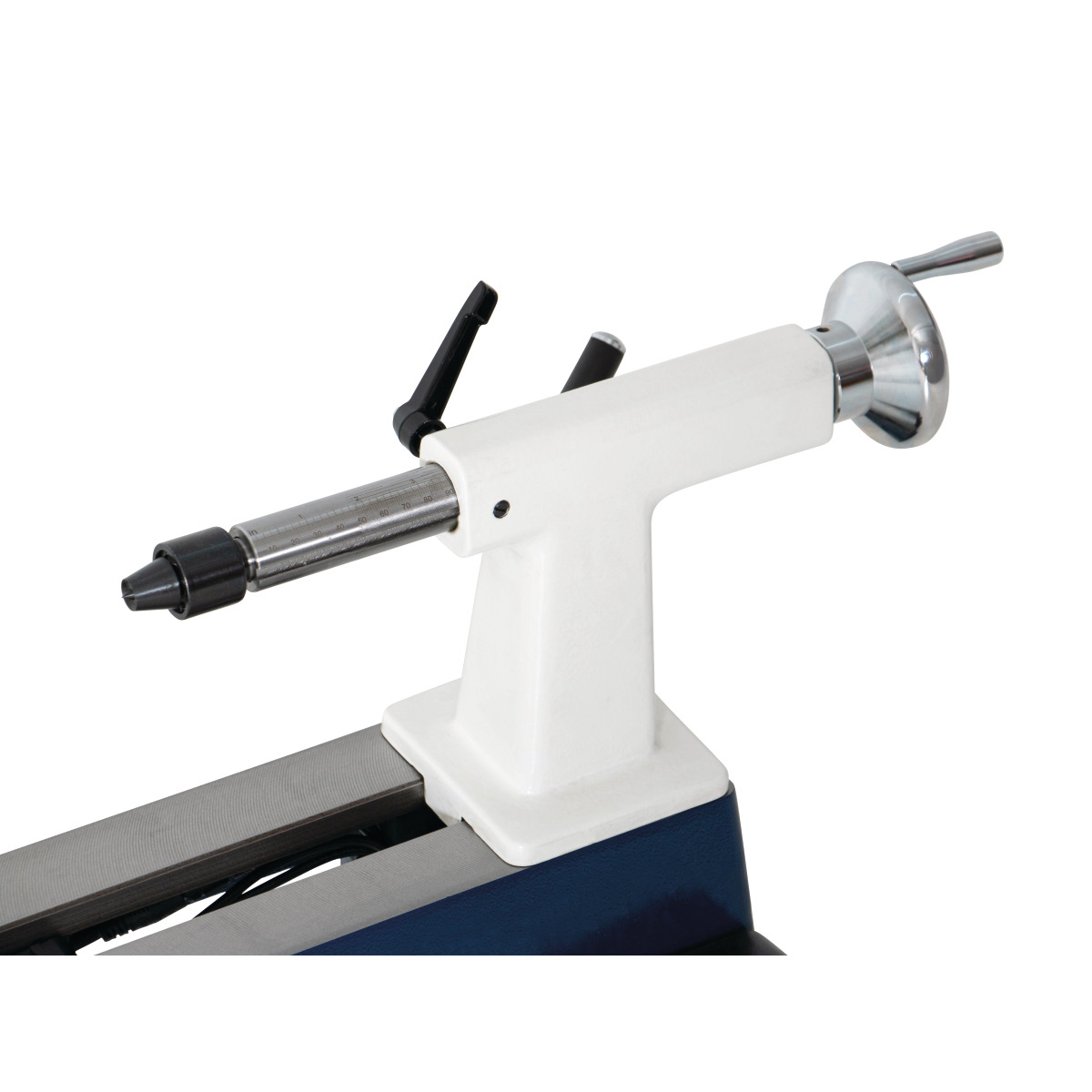

| Reitstockkonus | MK2 |
| Reitstockgewinde | metrisch |
| Reistockhub | 90 mm |
| Lagerabstand | 95.5 mm |
| Spindelkonus | MK2 |
| Teileinrichtung | 24 Schritte |

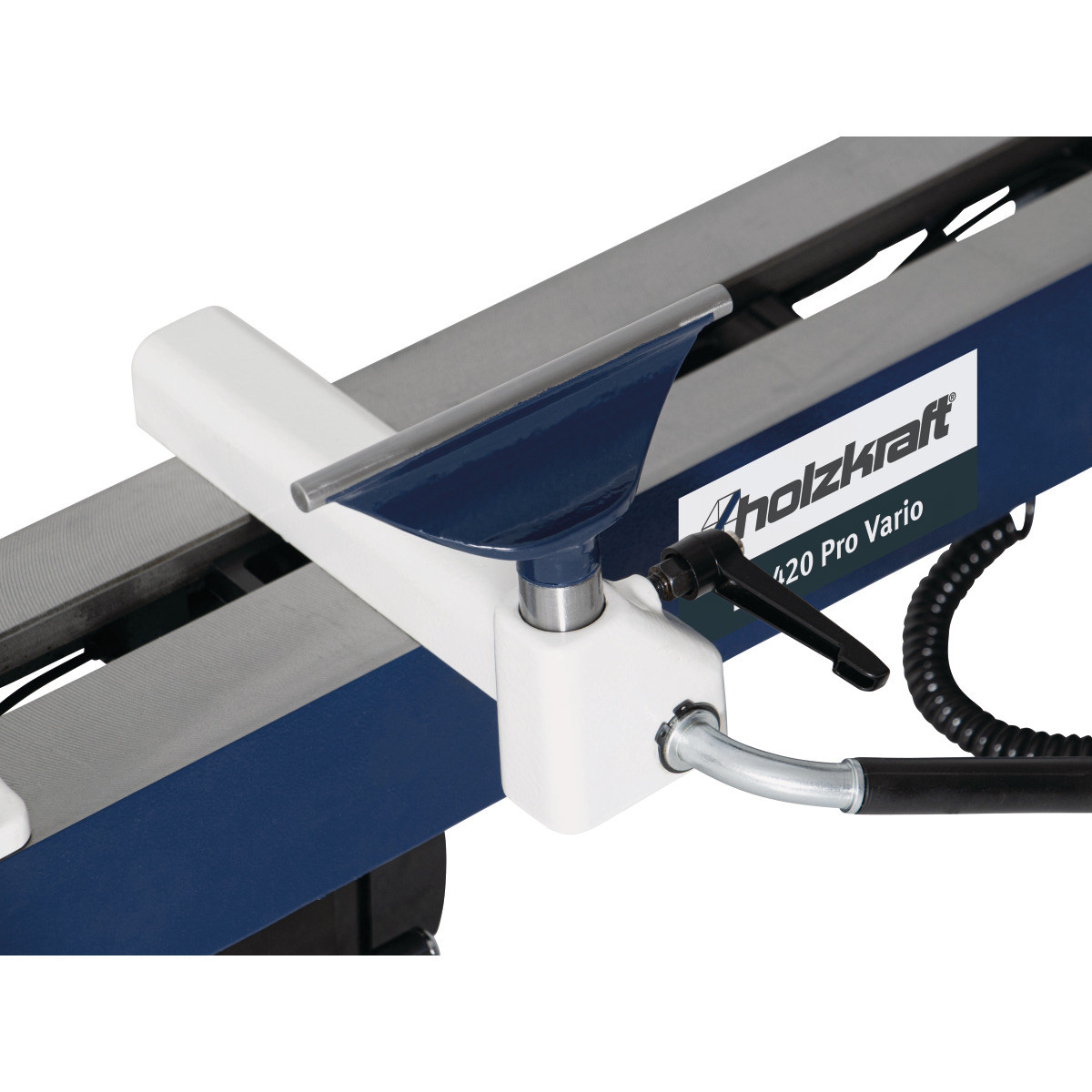

| Spanndurchmesser Handauflage | 25,4 mm |
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 950 mm |
| Breite/Tiefe (Produkt) ca. | 330 mm |
| Höhe (Produkt) ca. | 410 mm |
| Gewicht (Netto) ca. | 43 kg |
| Ausstattung | |
|---|---|
| Rechts-Links-Lauf | ✔ |
| Frequenzumrichter | ✔ |
| Mobiles Bedienpanel | ✔ |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung | 0.6 kW |
| Aufnahmeleistung | 0.7 kW |
Zubehoer

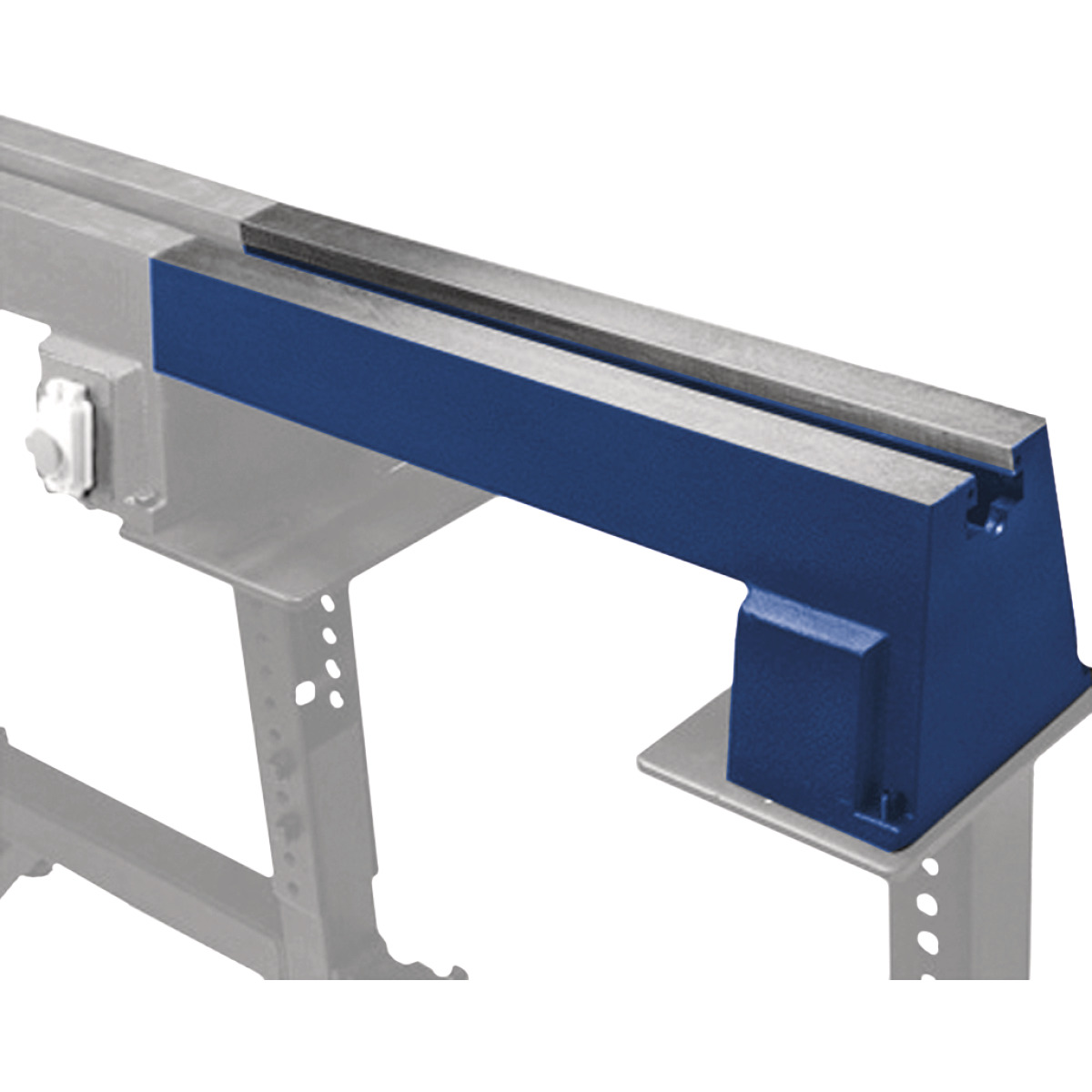

Für eine erreichbare Spitzenweite von 1028 mmHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.880 mm Breite/Tiefe (Produkt) ca.460 mm Höhe (Produkt) ca.260 mm Gewicht (Netto) ca.43 kg Arbeitstisch(e) Spitzenweite mit Bettverlängerung1028 mm
