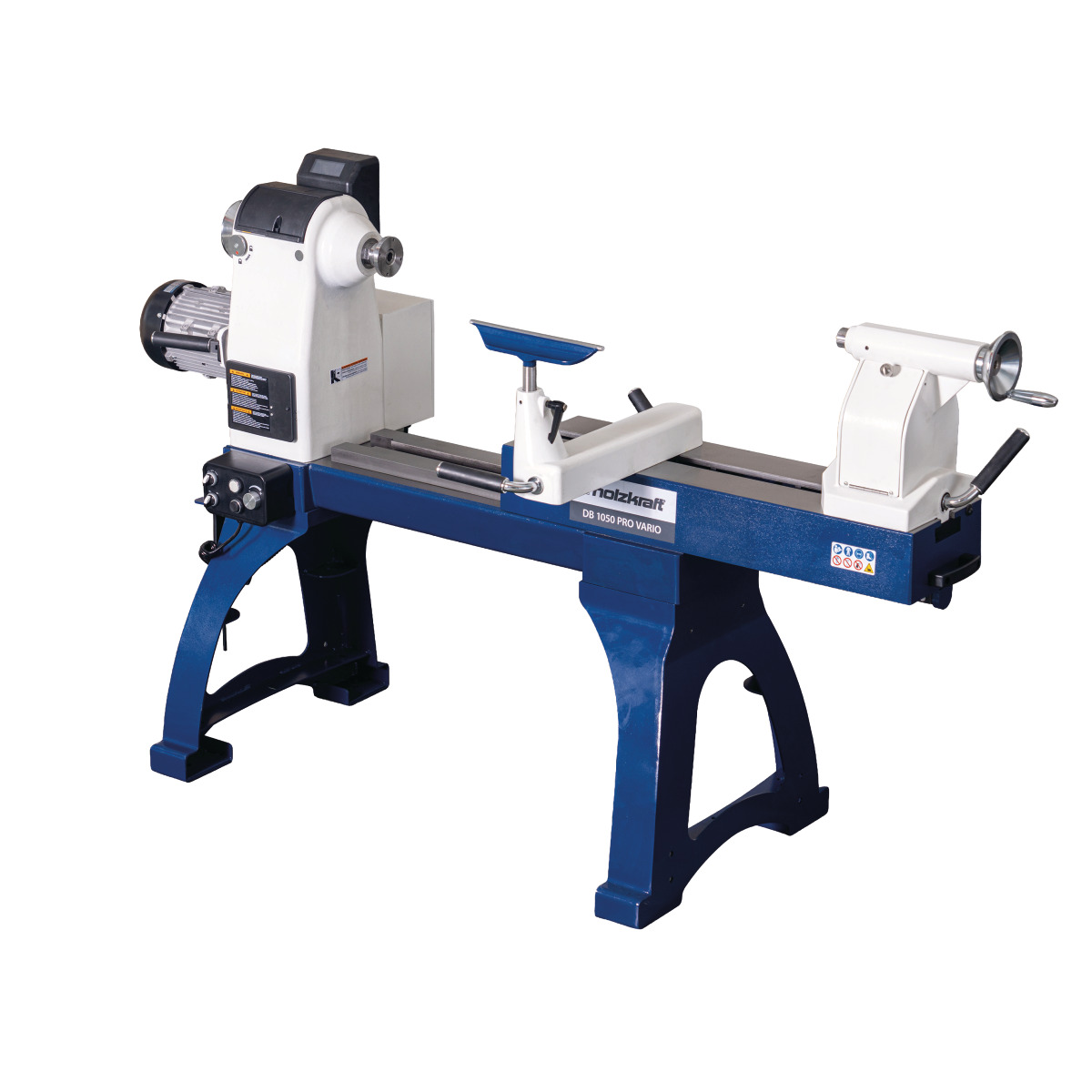

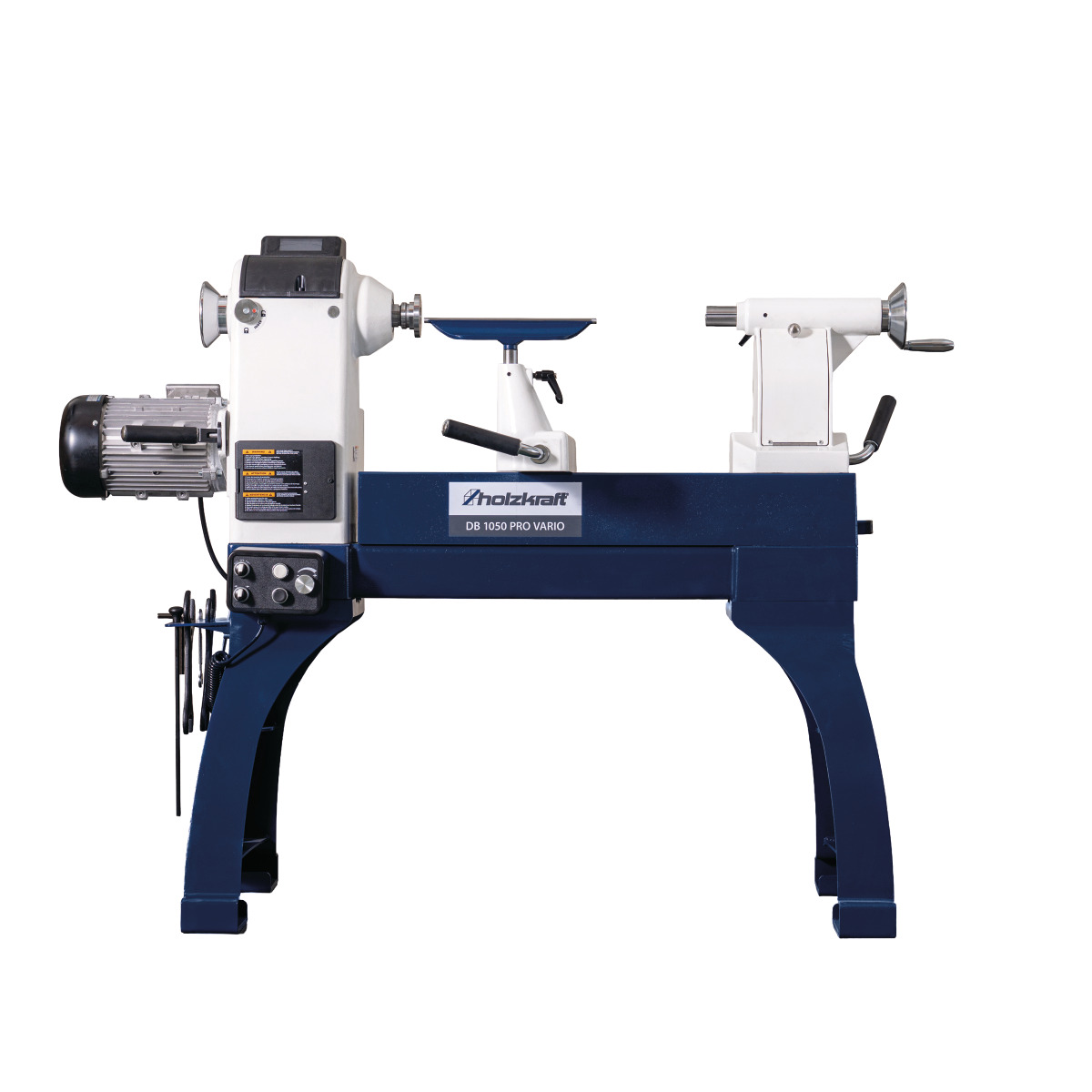

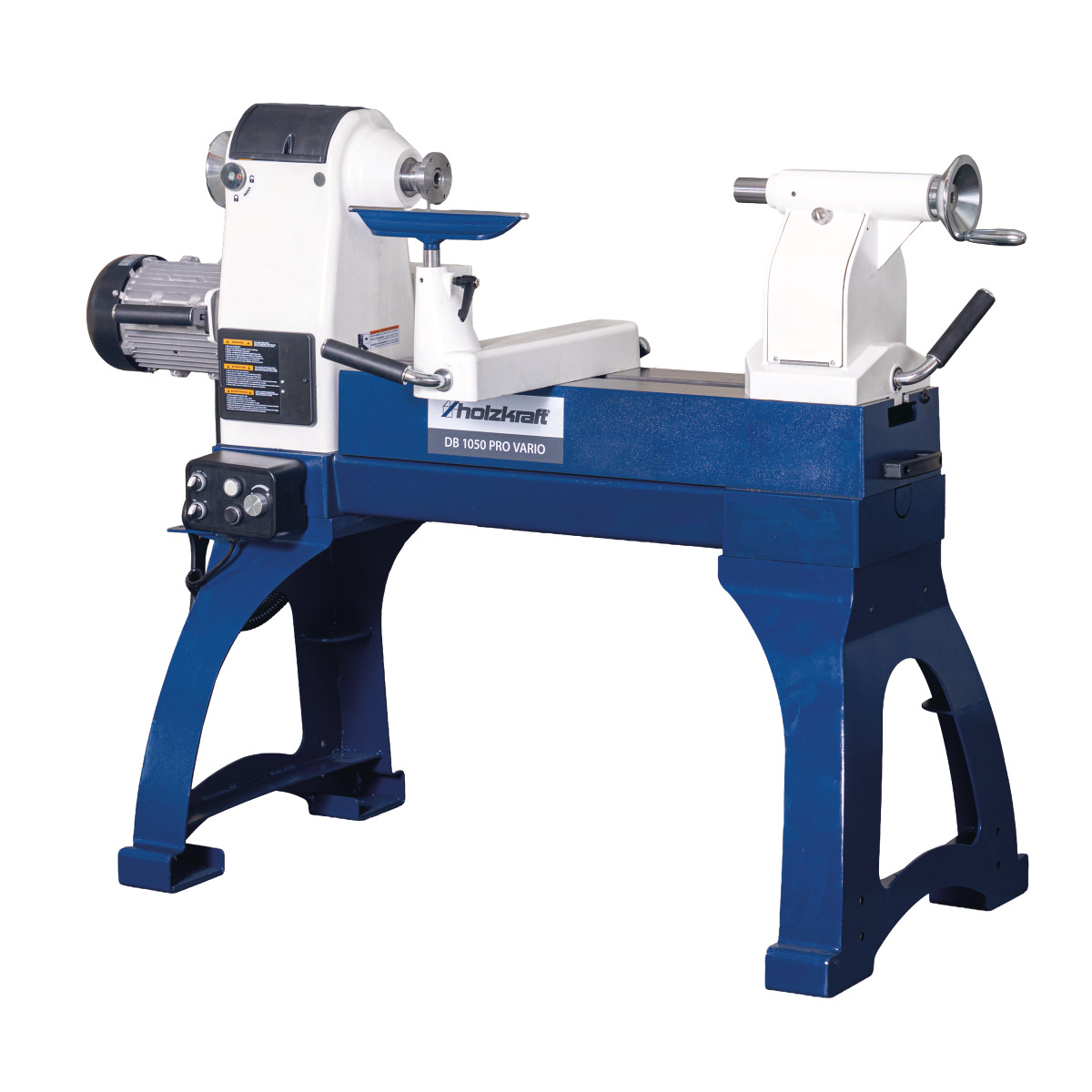

Holzkraft Drechselbank DB 1050 Pro Vario
Massive Standdrechselbank mit elektrisch verfahrbarer Bankbettverlängerung für extrem große Werkstücke
4.080,51 €
Produktinformationen "Holzkraft Drechselbank DB 1050 Pro Vario"

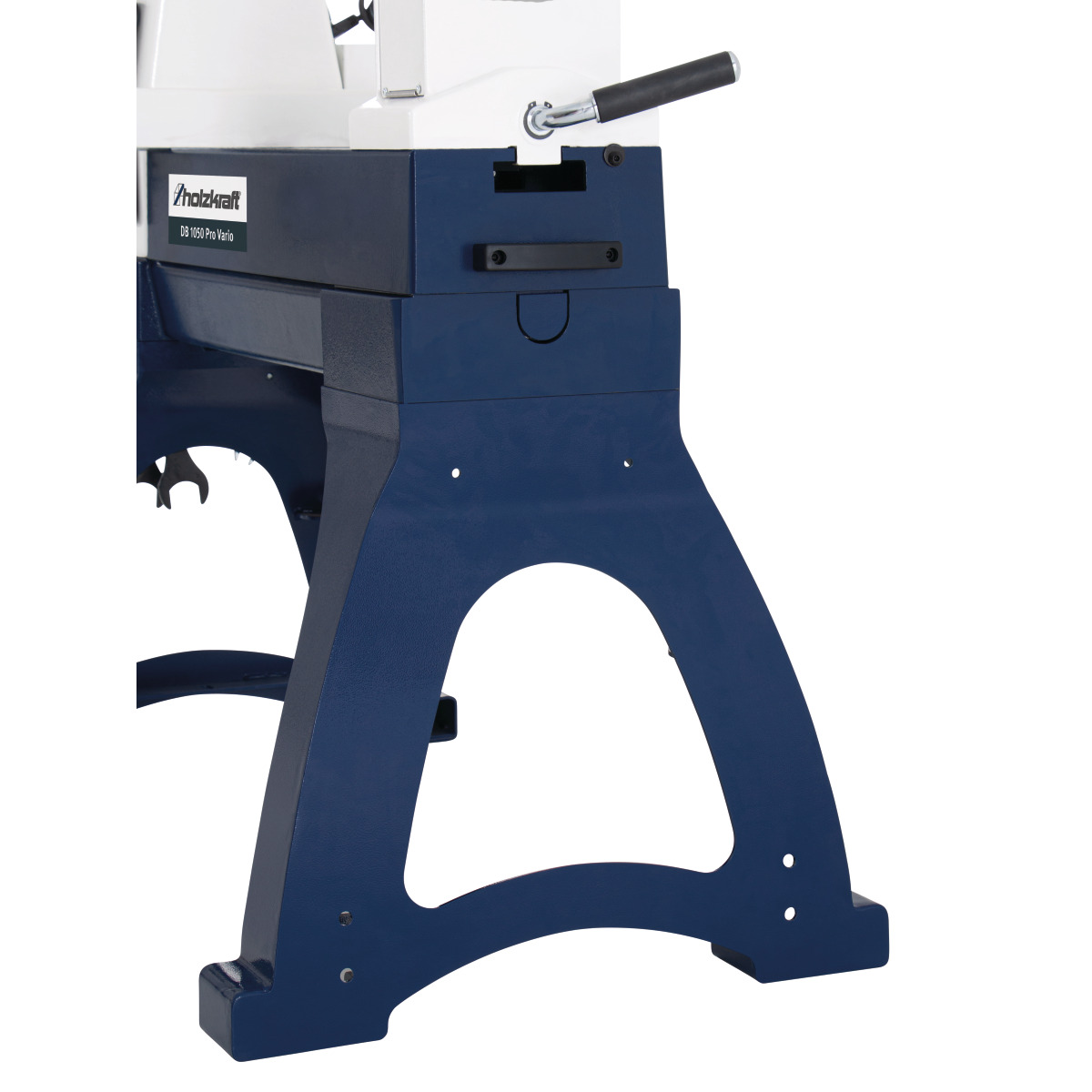

- Massives Grauguss-Bankbett für eine hohe Laufruhe
- Elektrisch verfahrbare Bankbettverlängerung über Zylinder auf eine Spitzenweite von bis zu 1016 mm
- Extrem große Spitzenhöhe von bis zu 397 mm, Werkstücke von bis zu 794 mm Durchmesser möglich
- ASR-Ablaufsicherungsnut für maximale Sicherheit bei der Spannmittelbefestigung
- Komfortables Arbeiten dank stufenloser Drehzahlverstellung über Frequenzumrichter
- Frequenzumrichter für eine bessere Kraftentfaltung bei niedrigen Drehzahlen

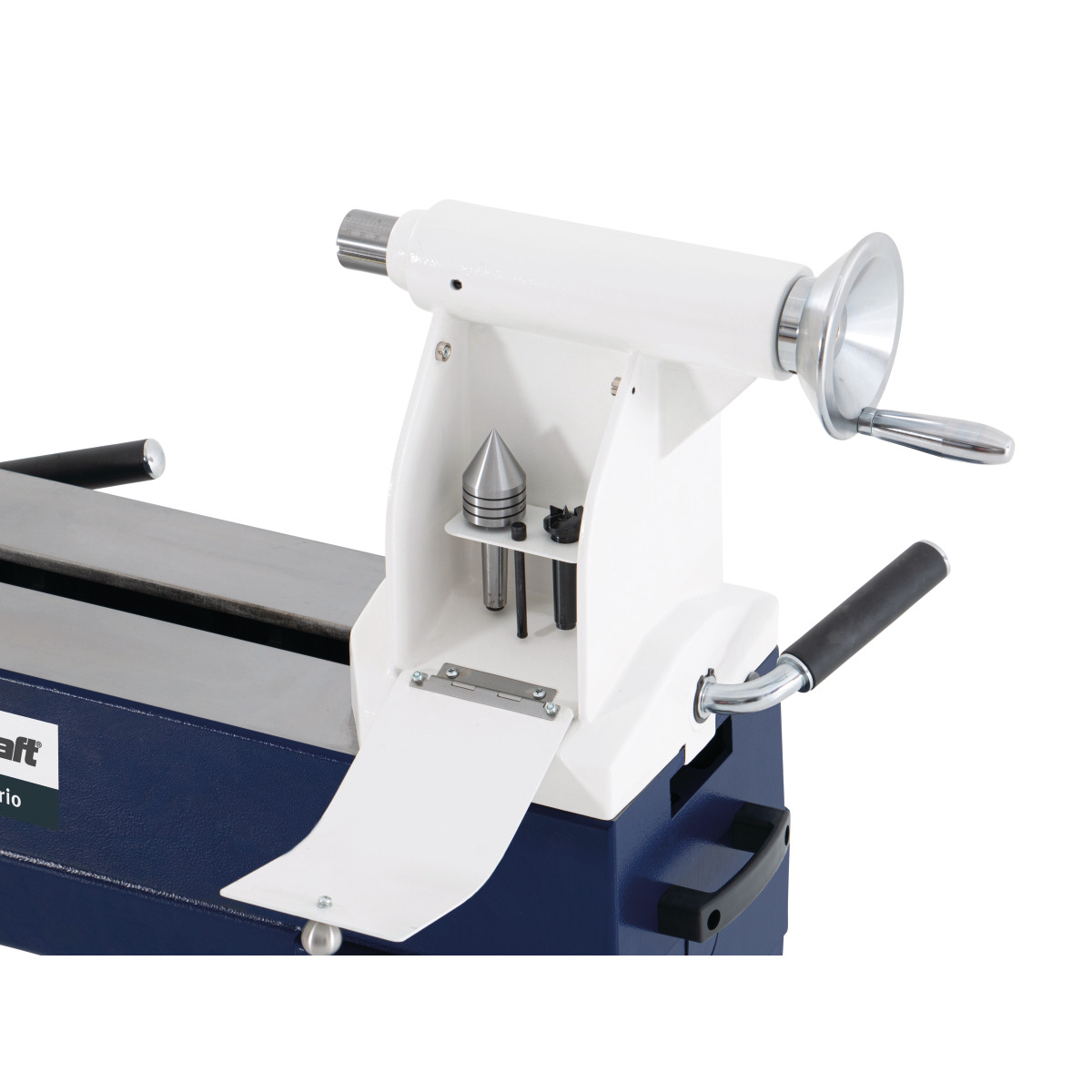

- Robuster Reitstock mit Trapezgewinde und 120 mm Pinolenweg

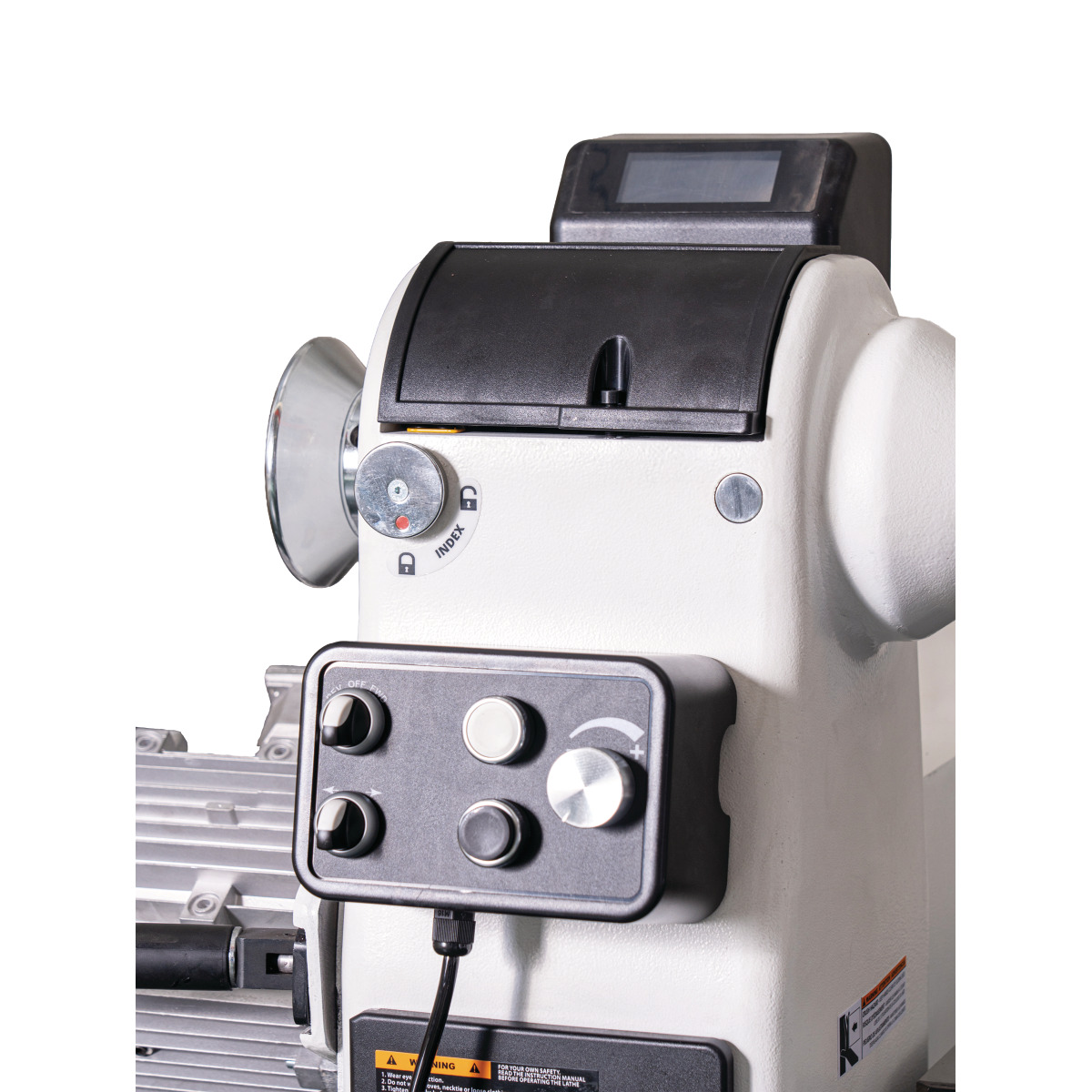

- Flexibles Arbeiten dank mobiler Bedienbox mit Magnethalterung, beliebig positionierbar
- Digitale Drehzahlanzeige und Umschaltung Rechts-Linkslauf über die Bedienbox

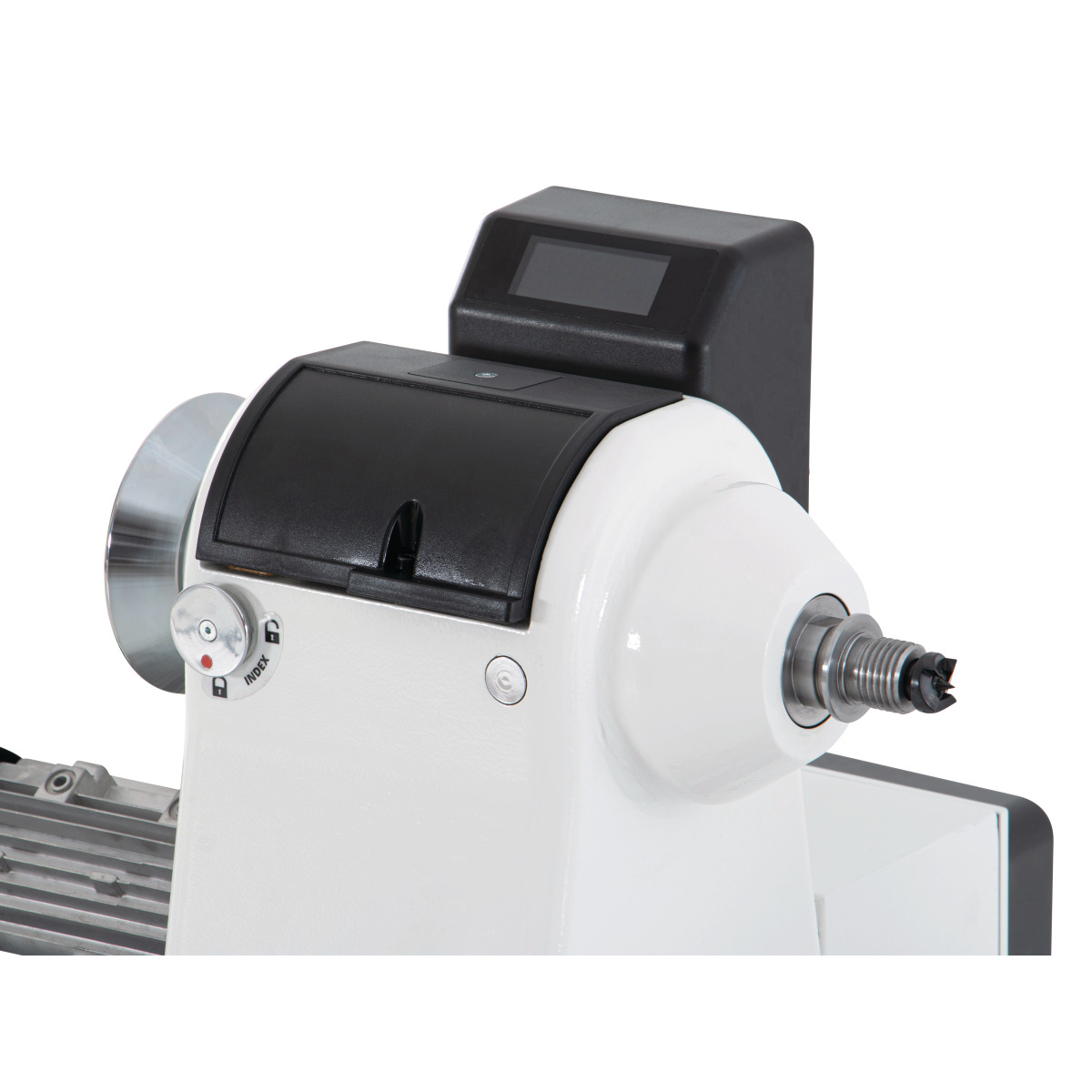

- Praktische 36 Schritt Teileinrichtung der Spindel für exaktes platzieren von z.B. Bohrungen oder Fräsungen
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de

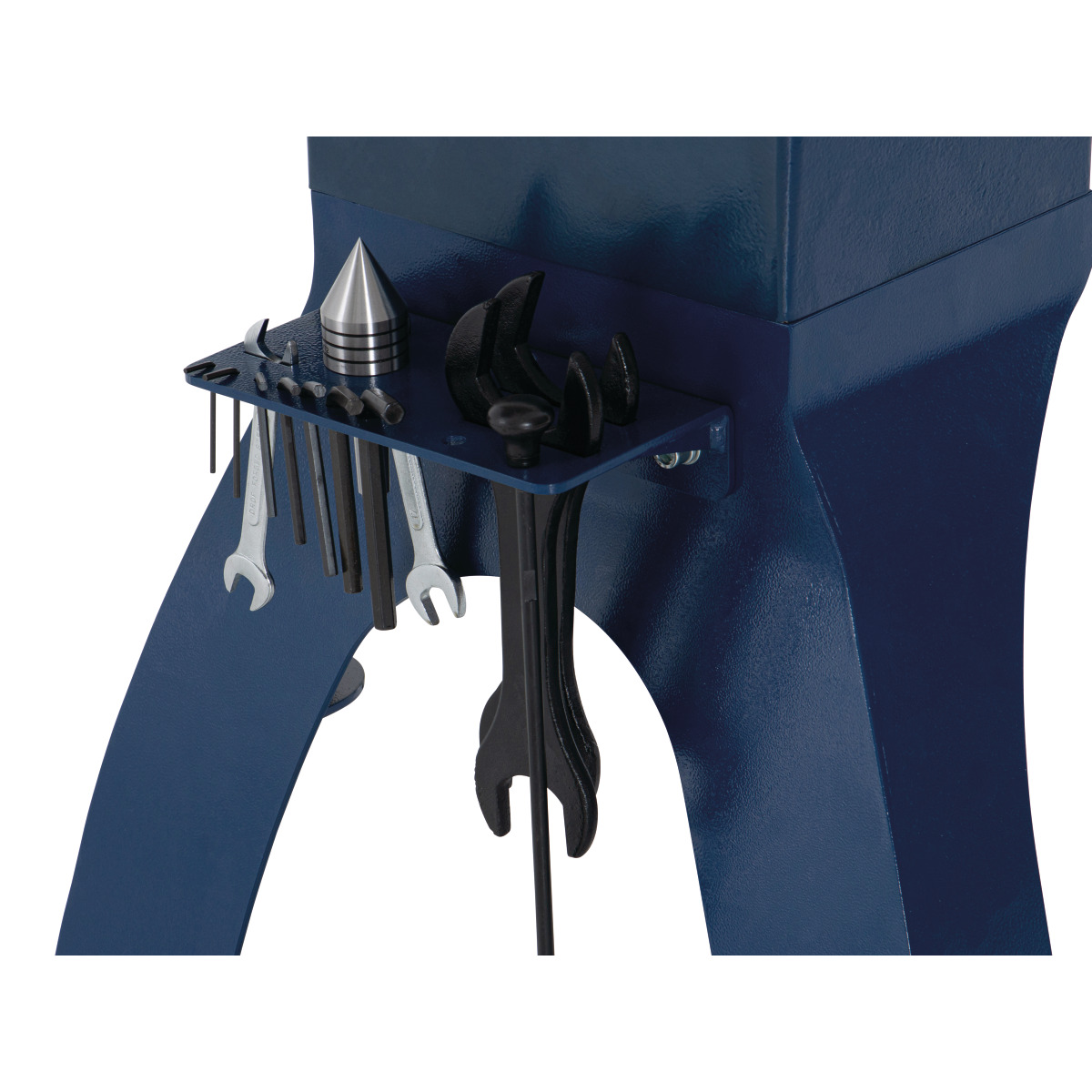

Lieferumfang

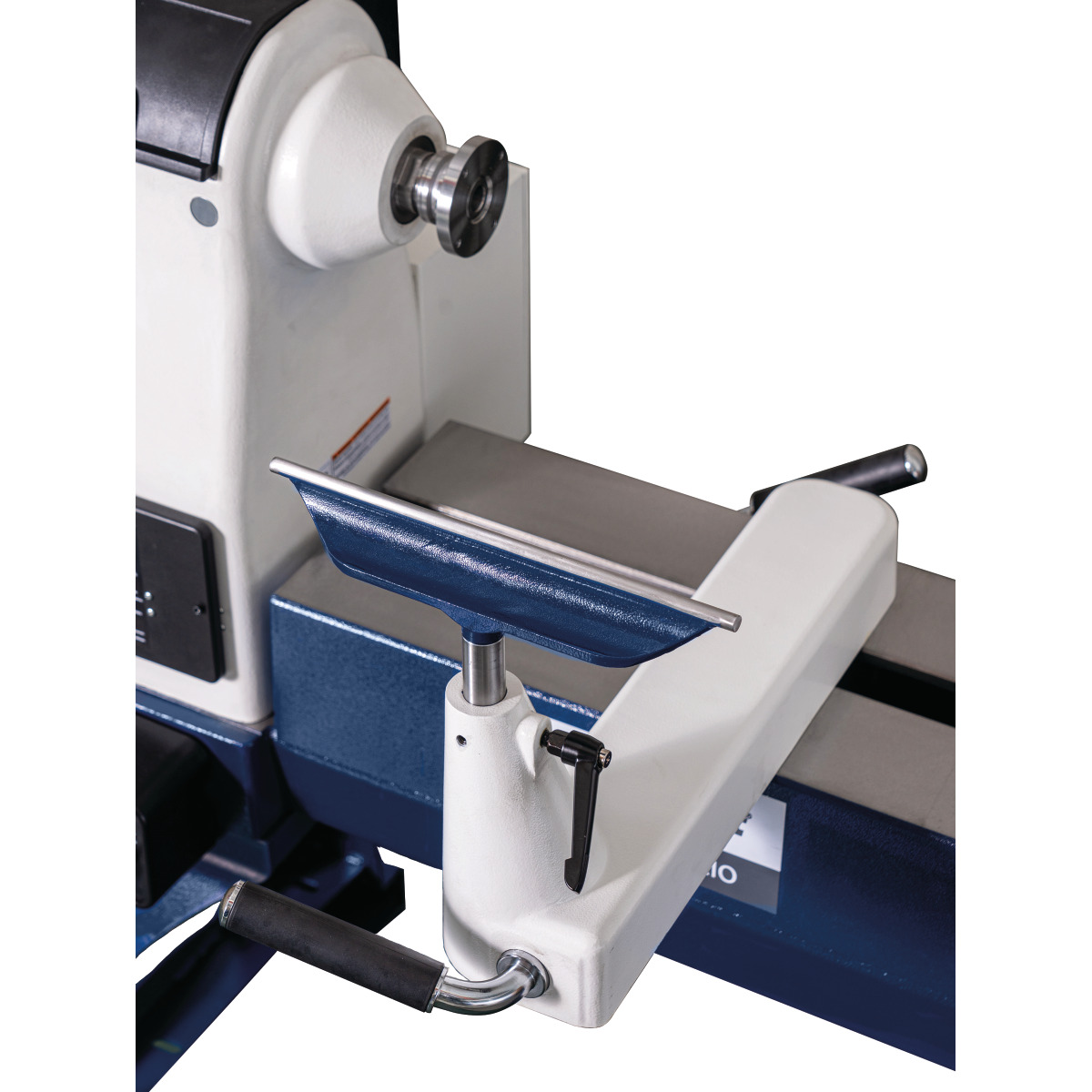

- Werkzeugauflage 300 mm
- Erhöhung Werkzeugauflage
- Planscheibe 80 mm
- Vierzackmitnehmer
- Mitlaufkörner
- langer Auswurfstab
- kurzer Auswurfstab
- 2 x Spannschlüssel 46mm / 38mm
- Spannschlüssel 8mm / 10mm
- Spannschlüssel 17mm / 19mm
- Innensechskantschlüssel (2,5mm, 3mm, 4mm, 5mm. 8mm, 10mm)
Technische Daten
| Allgemeine Informationen | |
|---|---|
| Drehdurchmesser max. | 794 mm |
| Spitzenhöhe | 397 mm |
| Spitzenweite | 1016 mm |
| Spindelkopfgewinde | M 33 x 3,5 |

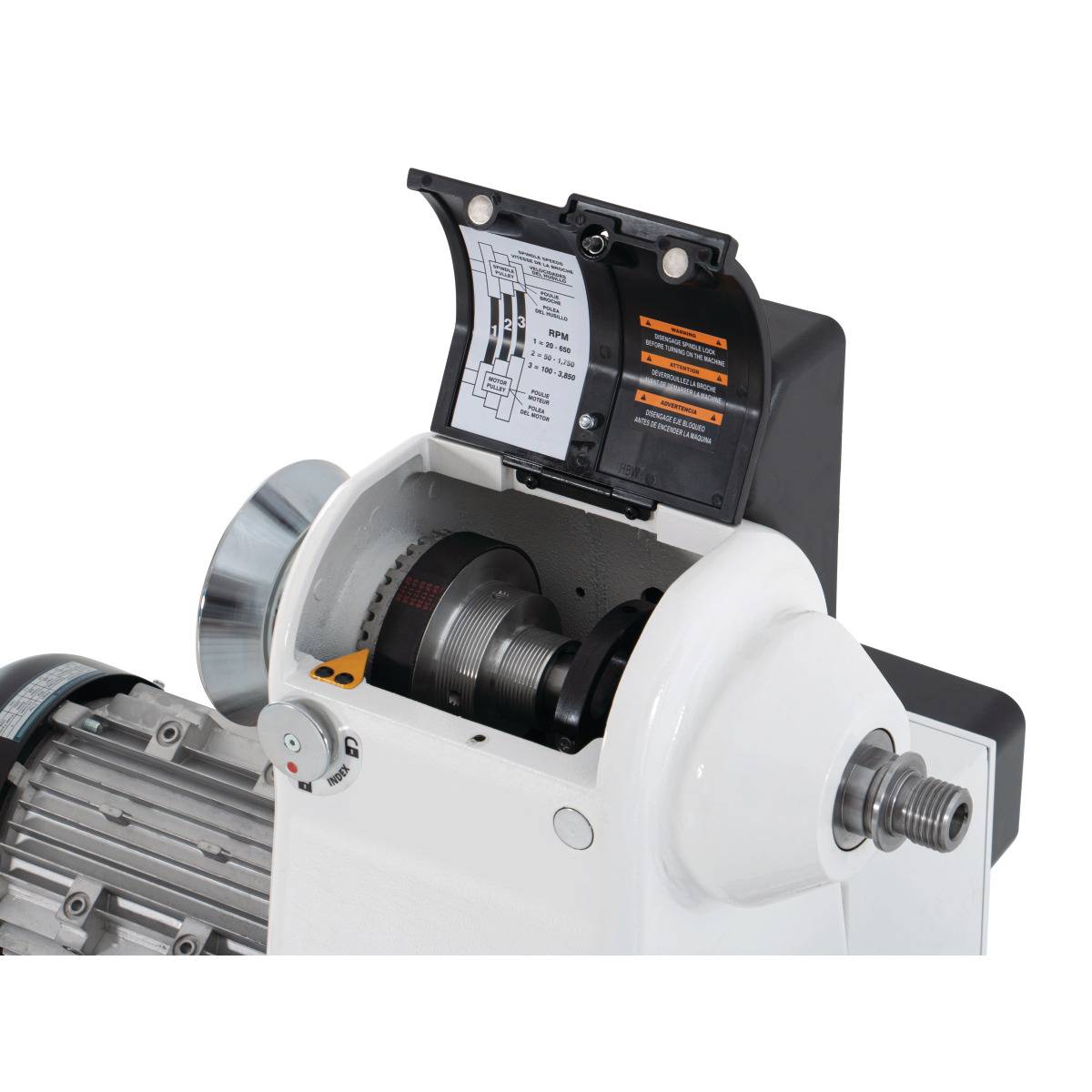

| Drehzahlen | 20 – 650, 50 – 1750, 100 – 3850 min⁻¹ |
| Drehzahlstufen | 3 |
| Steuerung der Drehzahlregelung | Elektronisch variabel |
| Reitstockkonus | MK2 |
| Reitstockgewinde | Trapez |
| Reistockhub | 120 mm |
| Lagerabstand | 245 mm |
| Spindelkonus | MK2 |
| Teileinrichtung | 36 Schritte |
| Spanndurchmesser Handauflage | 25,4 mm |
| Abmessungen und Gewichte | |
|---|---|
| Länge max. ca. | 2200 mm |
| Länge (Produkt) ca. | 1700 mm |
| Breite/Tiefe (Produkt) ca. | 700 mm |
| Höhe (Produkt) ca. | 1300 mm |
| Gewicht (Netto) ca. | 248 kg |
| Ausstattung | |
|---|---|
| Rechts-Links-Lauf | ✔ |
| Frequenzumrichter | ✔ |
| Mobiles Bedienpanel | ✔ |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Abgabeleistung | 2.2 kW |
| Aufnahmeleistung | 3 kW |
Zubehoer

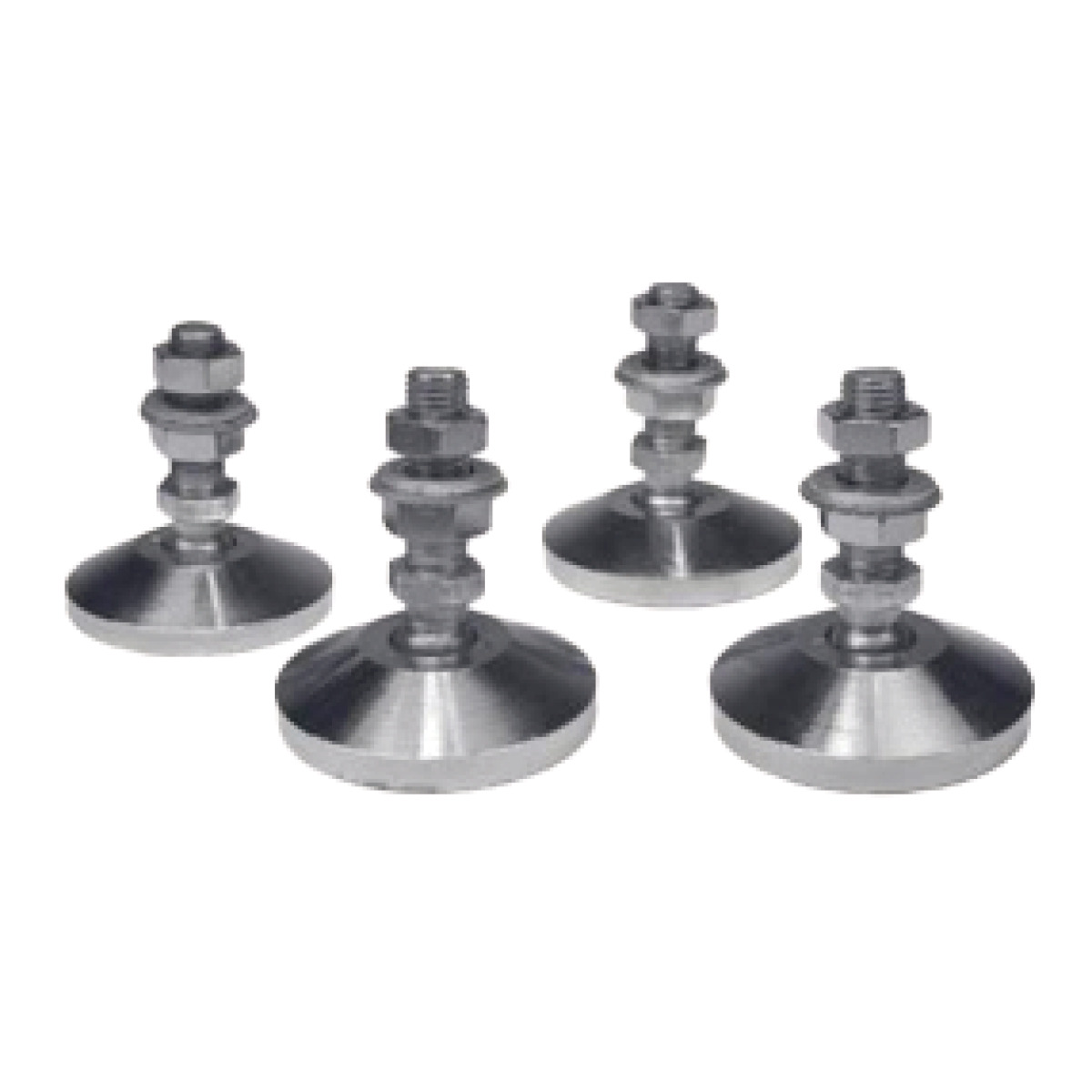

HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Lieferumfang 4 Stück Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.170 mm Breite/Tiefe (Produkt) ca.170 mm Höhe (Produkt) ca.105 mm Gewicht (Netto) ca.3.3 kg
HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Abmessungen und Gewichte Länge (Produkt) ca.675 mm Breite/Tiefe (Produkt) ca.245 mm Höhe (Produkt) ca.255 mm Gewicht (Netto) ca.15.5 kg
Zum Aufschrauben von RohlingenMit drei verschiedenen Schraubeinsätzen 8 mm, 10 mm und 12 mmIntegrierte AblaufsicherungFür Spindelgewinde mit M33x3,5HerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Zur Sicherung von Futtern und anderen SpannmöglichkeitenGegen Ablaufen des Spannfutters bei Rechts/Linkslauf oder bei starkem AbbremsenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Zum Einspannen von Meißeln und AbstechernFür das schärfen mit der im Zubehör erhältlichen Werkzeugauflage perfekt geeignetSchonendes Spannen des Werkzeuges dank Messingeinsatz an der SpannflächeWerkzeuge bis 50 mm breite montierbarHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de

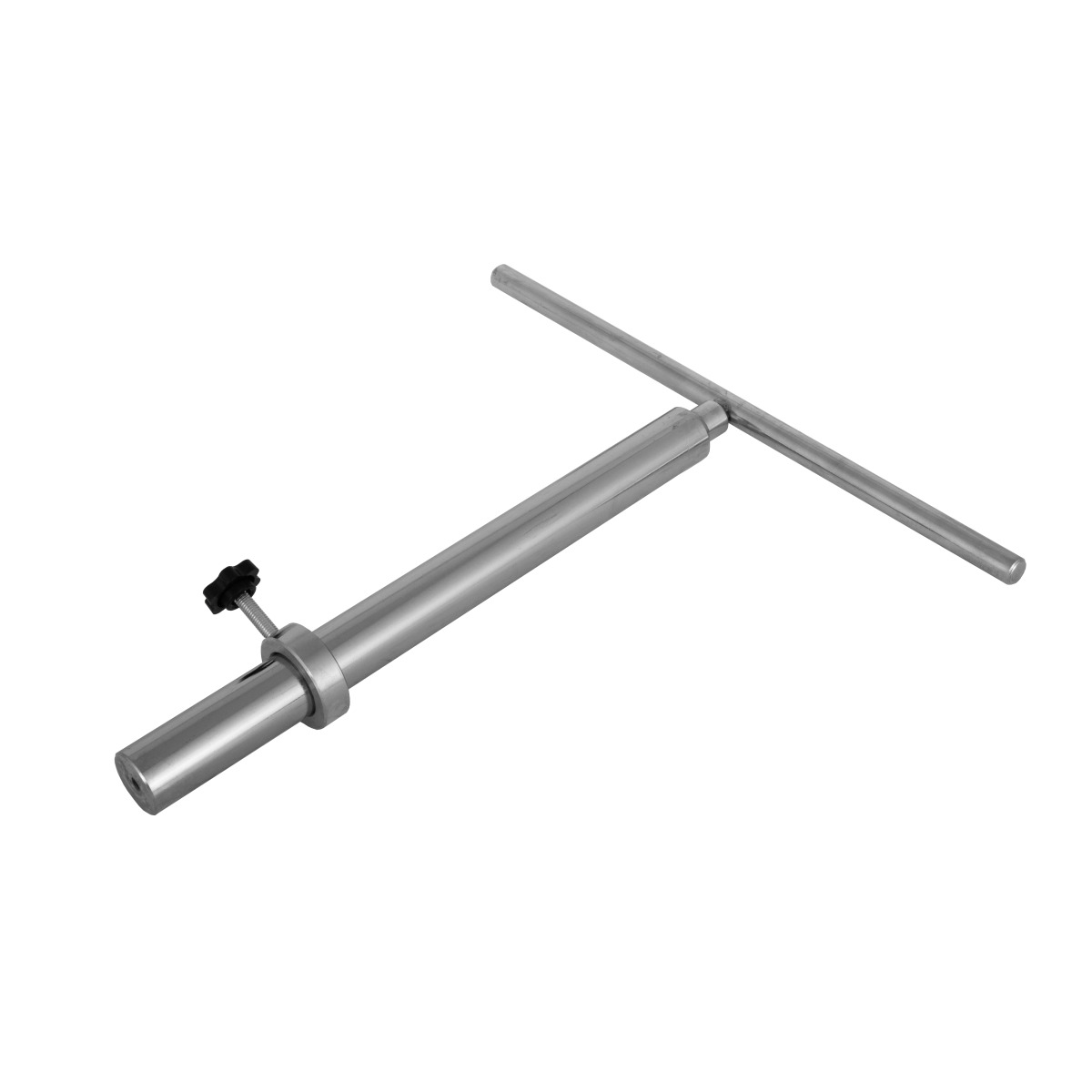

Massive Werkzeugauflage aus Stahl für das Schärfen von Werkzeug direkt an der Drechselmaschine mit der im Zubehör erhältlichen CBN Schleifscheibe25,3 mm SpanndurchmesserMit praktischer HöhenfixierungHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de Technische Daten Allgemeine Informationen Höhe295 mm Breite400 mm Spanndurchmesser25,3 mm Durchmesser Werkzeugauflage12 mm
