Holzkraft CASADEI Tischfräse F 255 A3 CASADEI
Mit komfortabler Ausstattung für höchste Ansprüche – mit Elektrospindel-Direktantrieb, stufenloser Drehzahl von 900 bis 12000 min-1 und beidseitig um 45,5° schwenkbarer Frässpindel
36.878,10 €
Produktinformationen "Holzkraft CASADEI Tischfräse F 255 A3 CASADEI"
- Hochstabile Stahl-Graugusskonstruktion
- Großer Arbeitstisch aus Grauguss
- Elektrospindelantrieb 7,5 kW mit wartungsfreiem Direktantrieb garantiert höchste Präzision durch maximale Laufruhe
- Maximale Leistung steht bereits ab 3400 min¯¹
- Präzisionsaggregate und hohes Eigengewicht

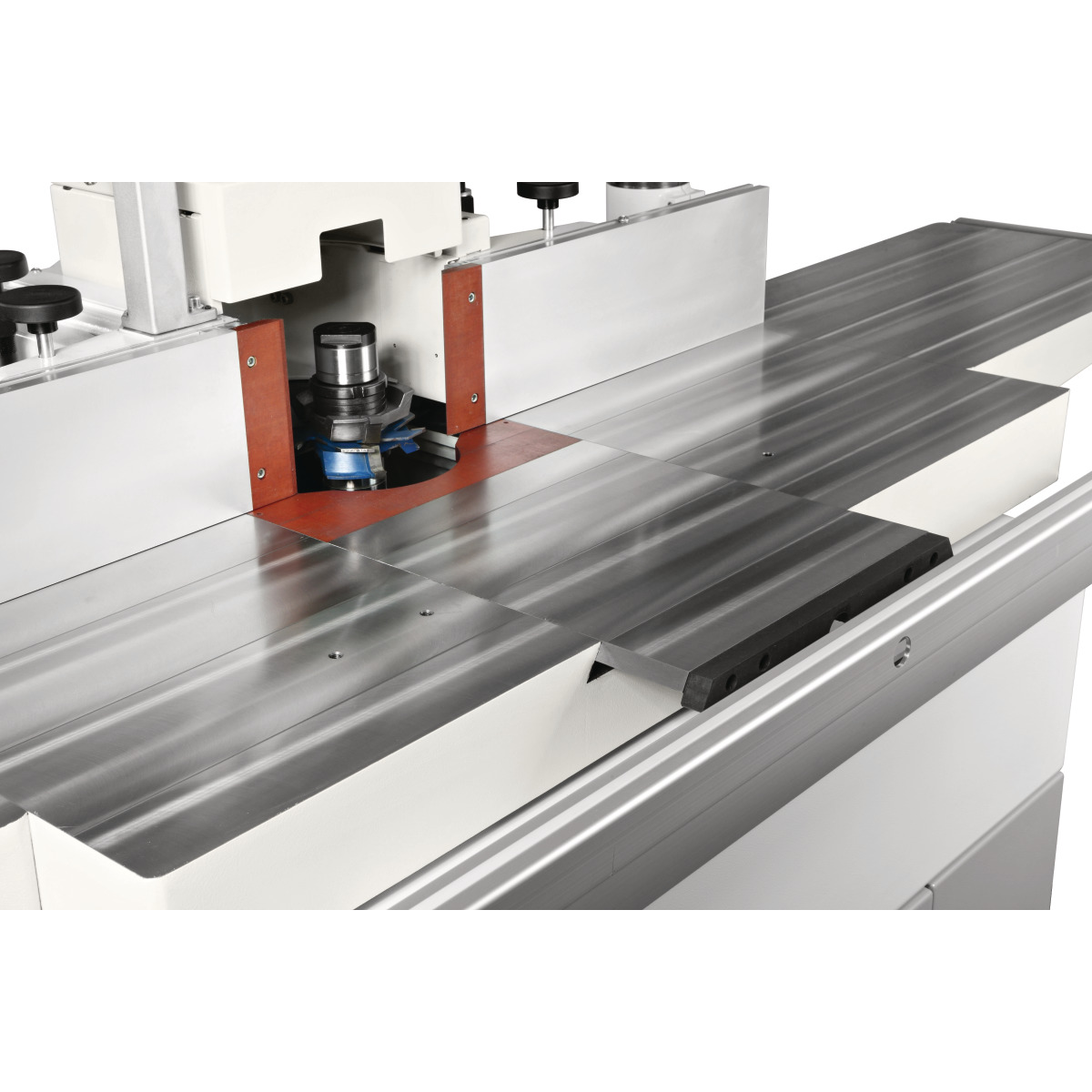

- Rapid-Tischeinlage, stufenlos manuell verstellbar auf Werkzeugdurchmesser (optional elektronisch positionierbar)
- Serienmäßig mit Rechts-Linkslauf mit elektronischer Blockierung bei Richtungswechsel
- Stufenlose Drehzahl über Inverter von 900 - 12000 min¯¹
- Drehzahl-Digitalanzeige an der Frontseite

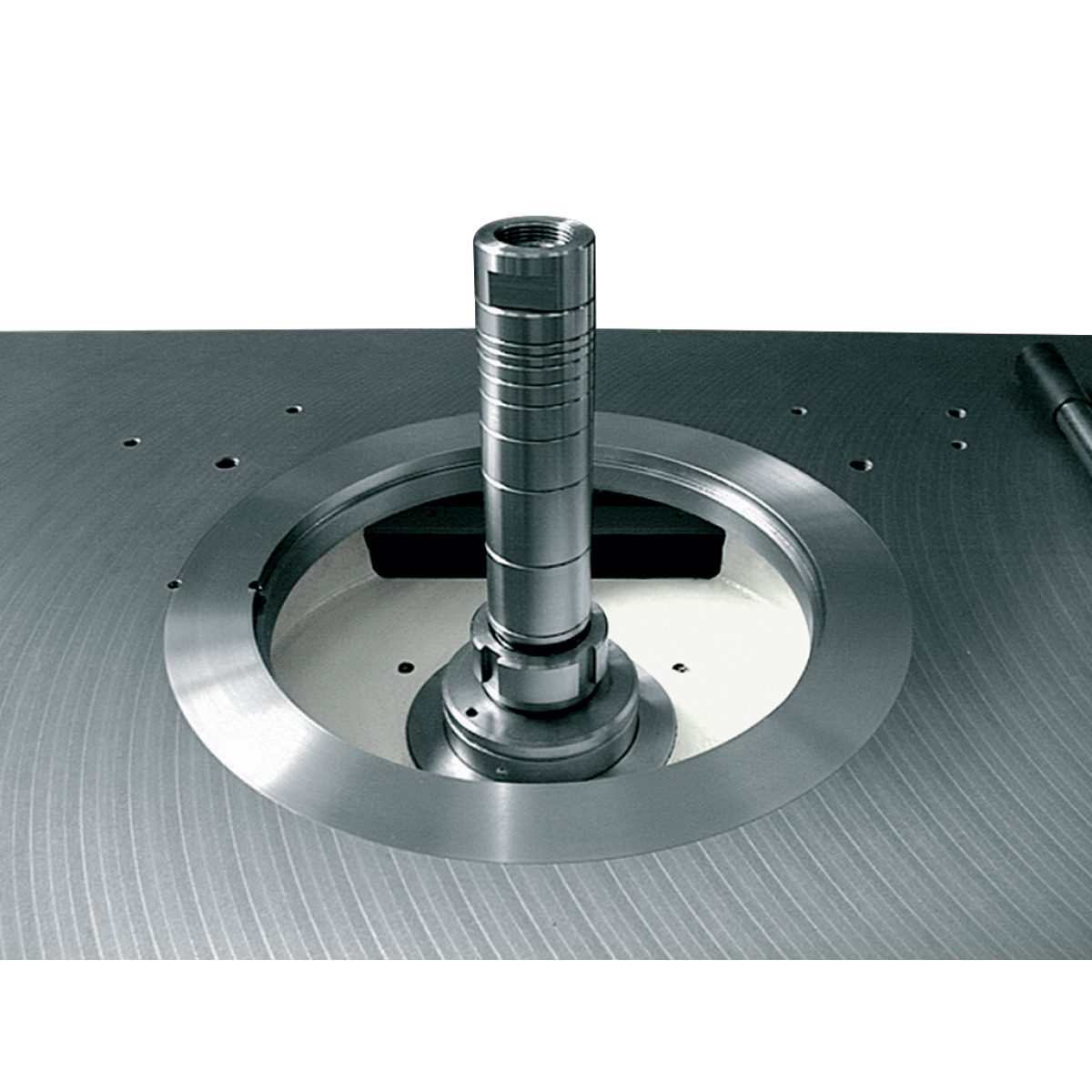

- Wechselspindel MK 5
- Bedienelemente an der Vorderseite

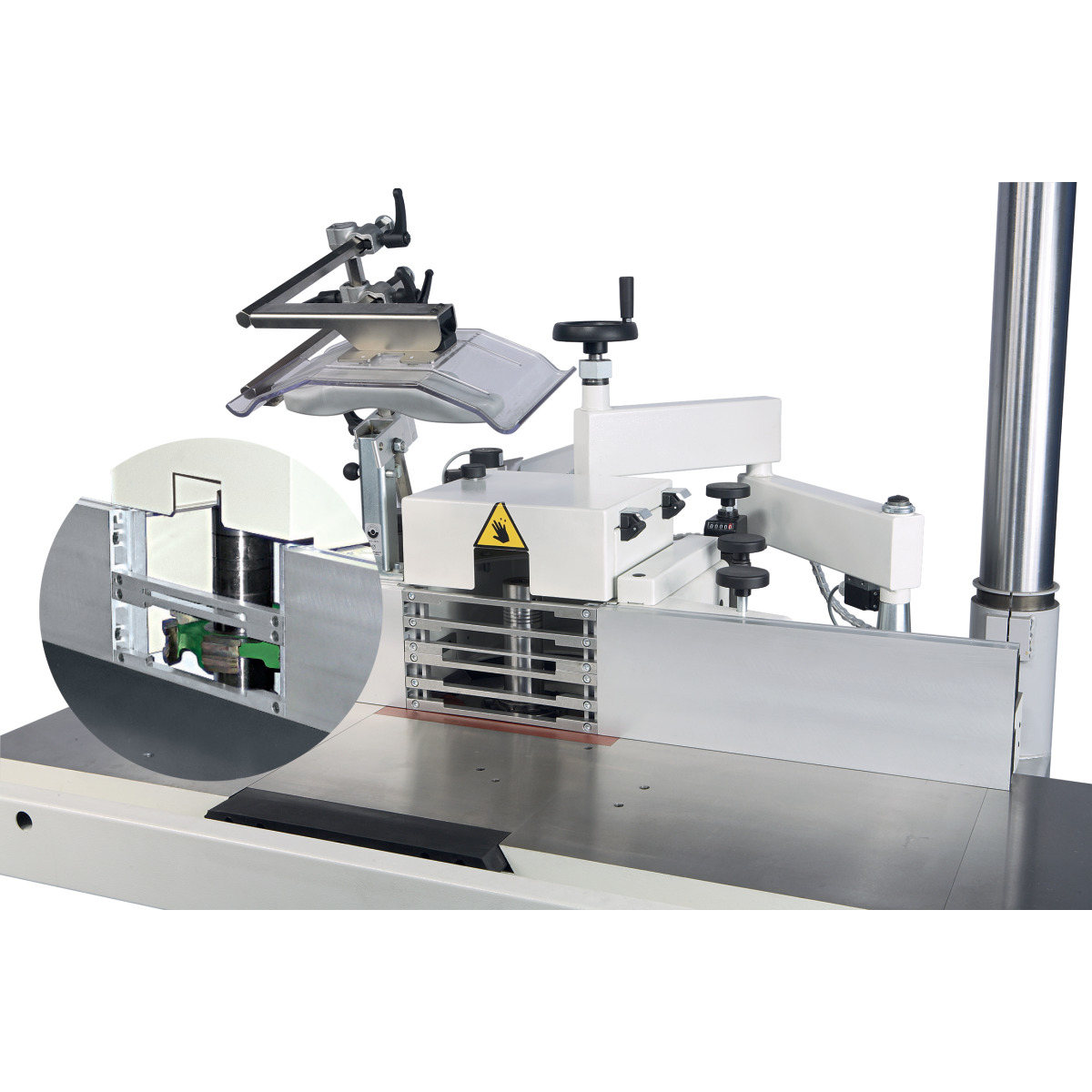

- Fräsanschlag mit Feineinstellung, linear verstellbar über Handräder von der Bedienerfront aus
- Automatischer Stern-Dreieck-Anlauf
- Automatische Motorbremse
- Anschluß für Vorschubapparat
Ausstattungsdetails:

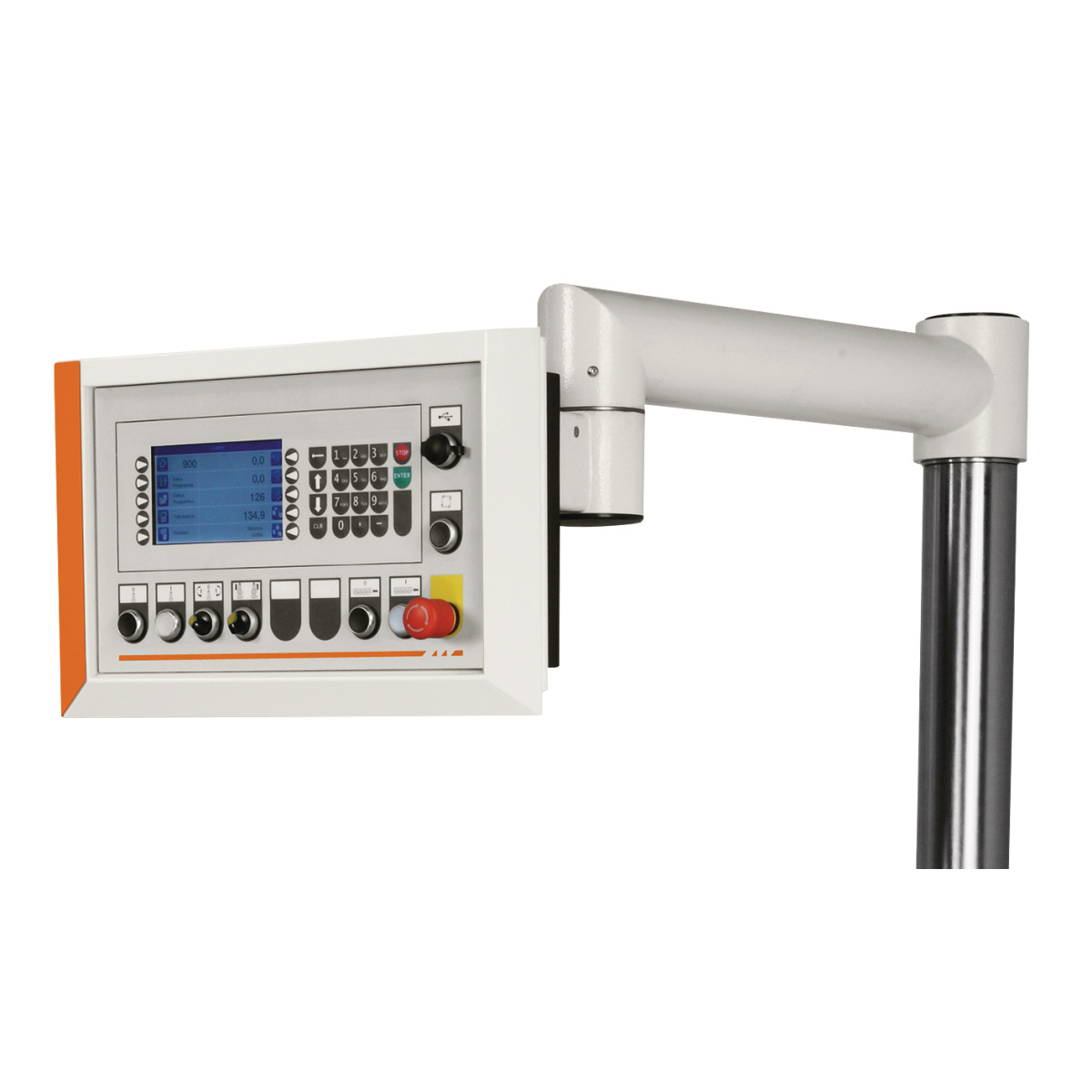

Schwenkbare N.C. Steuerung auf Augenhöhe
- Die serienmäßige NC-Steuerung kontrolliert alle Achsen der Maschine und die Geschwindigkeit der Frässpindel, wenn die Maschine mit einem Inverter ausgestattet ist.

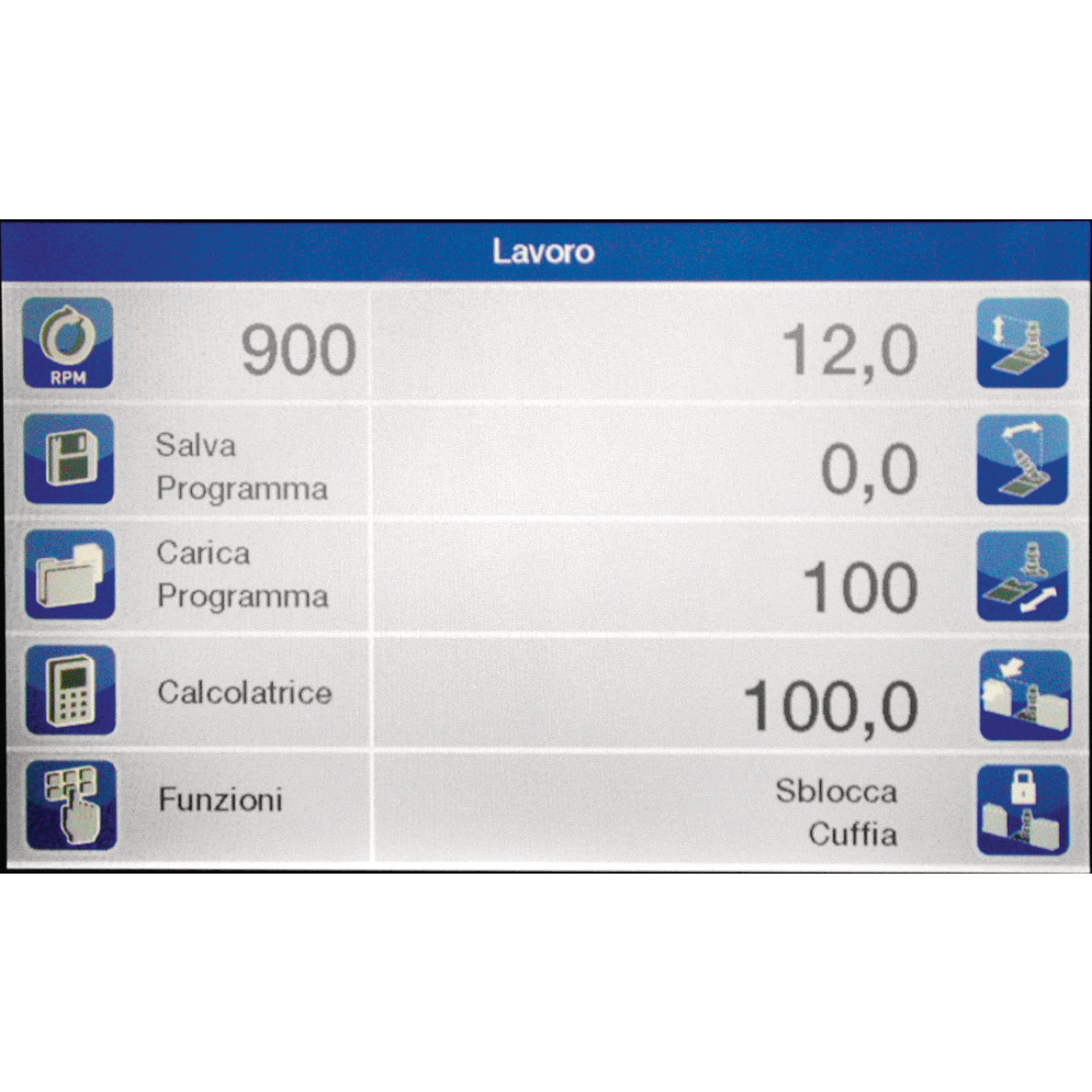

- Großer 7" Bildschirm, 16:9 Format. Alle Spindelsteuerungen sind auf einer Seite und erlauben eine schnelle Einstellung der Maschine.
- Die Software ist einfach in der Handhabung. Die Speicherkapazität umfasst bis zu 300 Programme, welche mit verschiedenen Parameter auch durch eine USB-Schnittstelle übertragen werden können.

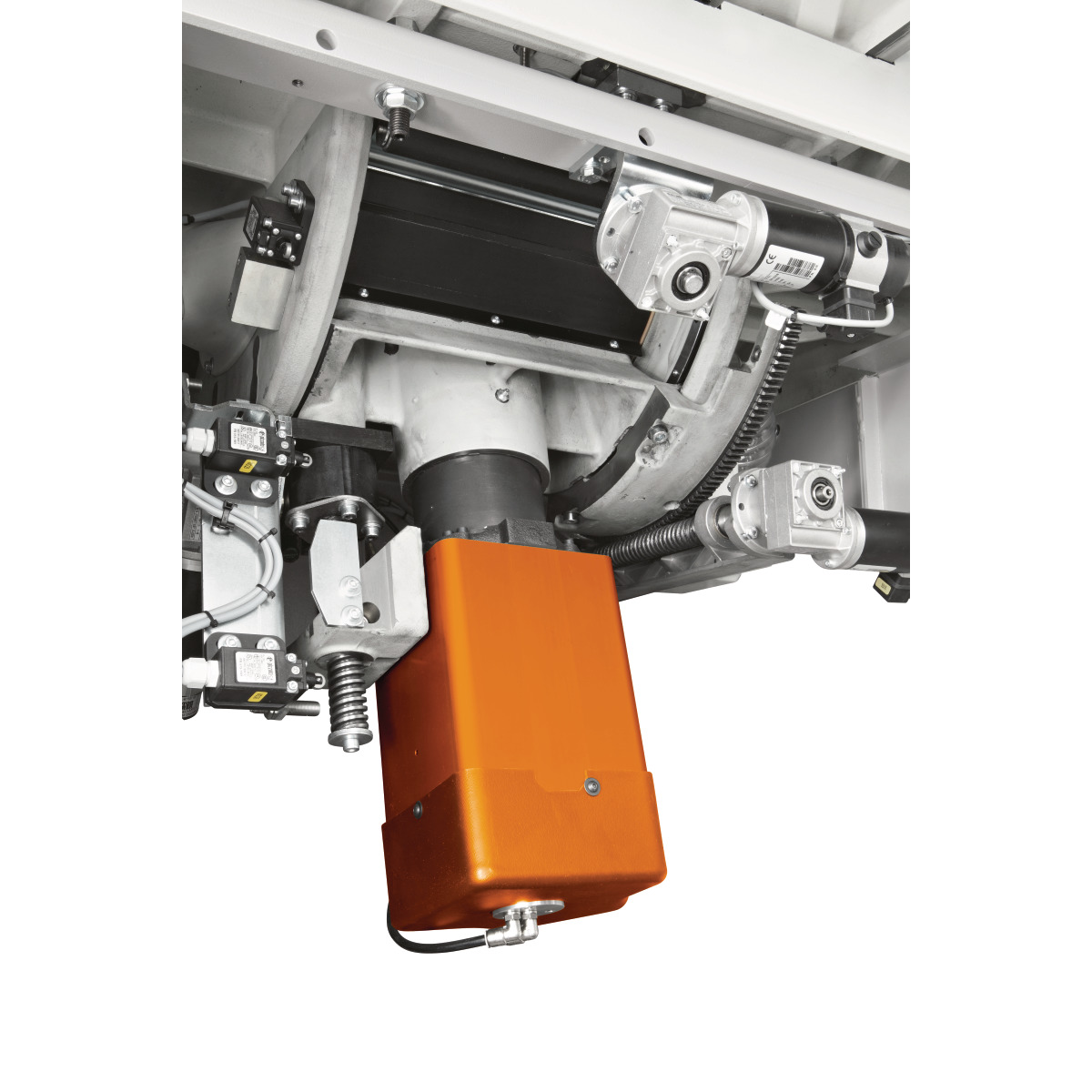

Schwenkbare Wechselspindel
- Wechselspindel MK 5 serienmäßig
- Spindel +45,5° bis -45,5° schwenkbar
- Die Schwenkung erlaubt die Verwendung von Werkzeugen mit kleinem Durchmesser und für spezielle Bearbeitungen
Erhältliche Optionen:
Option Schwenkeinrichtung Fräsanschlag
- bequem abschwenkbar vom Arbeitstisch
- für kürzere Rüstzeiten
- Serienmäßig bei F 255 A3
Option PL-Ausführung
- Mit Tischverlängerung rechts und links und ausziehbarer Werkstückauflage an der Front
- Materialrolle rechts
- Gesamtlänge 2540 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Lieferumfang
- NC-Programmsteuerung mit 7" Farbdisplay im 16/9 Format (300 Programme) zur Positionierung von drei Achsen über Tastatur und Digitalanzeige, kontinuierlich oder inkremental
- Automatische Kalibrierung
- Elektronische Anzeige der Geschwindigkeit
- Bedienpult auf Augenhöhe
- Elektrische Positionierung der Spindelhöhe, der Spindelschwenkung und des Fräsanschlags

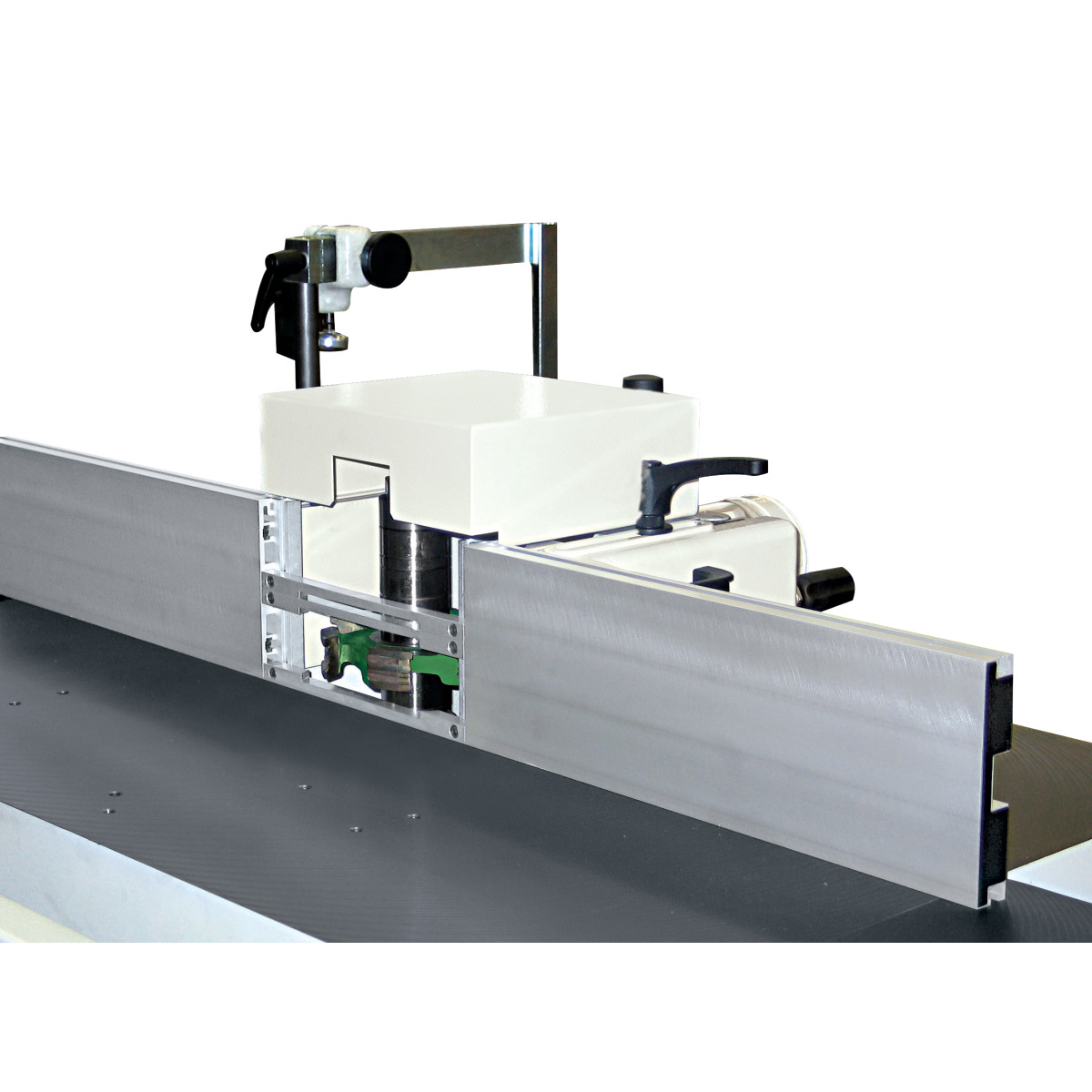

- Aluminium-Anschlagbacken mit verstellbaren Füllstäben (Supersafe-System)
- Schwenkeinrichtung zum seitlichen Wegschwenken des Fräsanschlags
- Automatischer Stern-Dreieckanlauf
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 950 kg |
| Anschluss Absaugung | |
|---|---|
| Anzahl Absaugstutzen | 2 |
| Absaugstutzendurchmesser | 100 mm |
| Anzahl Absaugstutzen Anschlag | 1 |
| Absaugstutzendurchmesser Anschlag | 120 mm |
| Anzahl Absaugstutzen Zwangskühlung Elektrospindel | 1 |
| Absaugstutzendurchmesser Zwangskühlung Elektrospindel | 100 mm |
| Arbeitstisch | |
|---|---|
| Arbeitstischlänge | 1200 mm |
| Arbeitstischbreite | 780 mm |
| Tischhöhe | 935 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 2615 mm |
| Platzbedarf Breite/Tiefe | 1434 mm |
| Platzbedarf Höhe | 1919 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Maschinenkörper Länge | 1194 mm |
| Maschinenkörper Breite/Tiefe | 1225 mm |
| Arbeitsbereich Länge | 5000 mm |
| Arbeitsbereich Breite/Tiefe | 3700 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Leistung Antriebsmotor | 7,5 kW |
| Frässpindel | |
|---|---|
| Spindelneigung | +45,5 – -45,5 ° |
| Nutzlänge der Spindel | 140 / 180 mm |
| Erläuterung zu Nutzlänge der Spindel | bei Spindel-Ø 30 – 35 / bei Spindel-Ø 40 – 50 mm |
| Frässpindelhub | 130 mm |
| Wechselspindel | MK 5 |
| Spindeldrehzahl(en) | 900 – 12000 min¯¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. absenkbar | 300 x 80 mm |
| Werkzeugdurchmesser max. Profilfräsen | 250 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 300 / 350 mm |
| Erläuterung zu Werkzeugdurchmesser max. Zapfenfräsen | bei Spindel-Ø 30 – 35 mm / bei Spindel-Ø 40 – 50 mm |
| Werkzeugdurchmesser max. Formfräsen | 160 mm |
