Holzkraft CASADEI Tischfräse F 25 LL FK CASADEI
Robuste Handwerkermaschine mit beidseitig um 45° schwenkbarer Frässpindel und MK4 Wechselspindel
20.170,50 €
Produktinformationen "Holzkraft CASADEI Tischfräse F 25 LL FK CASADEI"
- Stabile Stahl-Graugusskonstruktion
- Dynamisch ausgewuchtetes Fräsaggregat am Arbeitstisch verankert
- Besonders robuste Bauweise
- Ruhiger Lauf durch Präzisionsaggregate und hohes Eigengewicht
- Serienmäßig mit Rechts-Linkslauf und elektronischer Blockierung bei Richtungswechsel
- Fünf Geschwindigkeiten von 3000 - 10000 min¯¹
- Der Drehzahlwechsel erfolgt einfach und bequem von der Maschinenseite aus

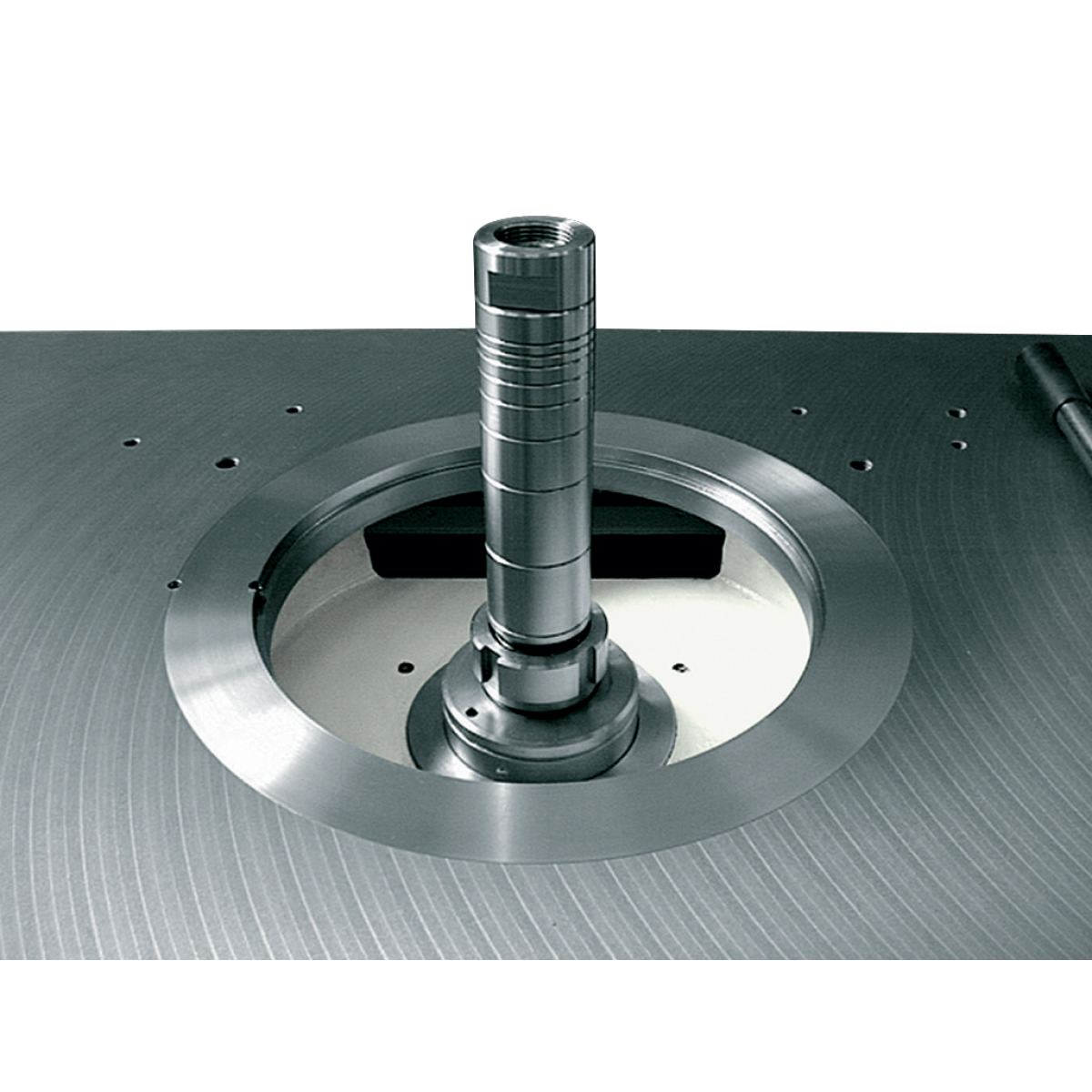

- Serienmäßig mit MK 4 Wechselspindel-System
- Großer Arbeitstisch aus Grauguss für dauerhafte Präzision

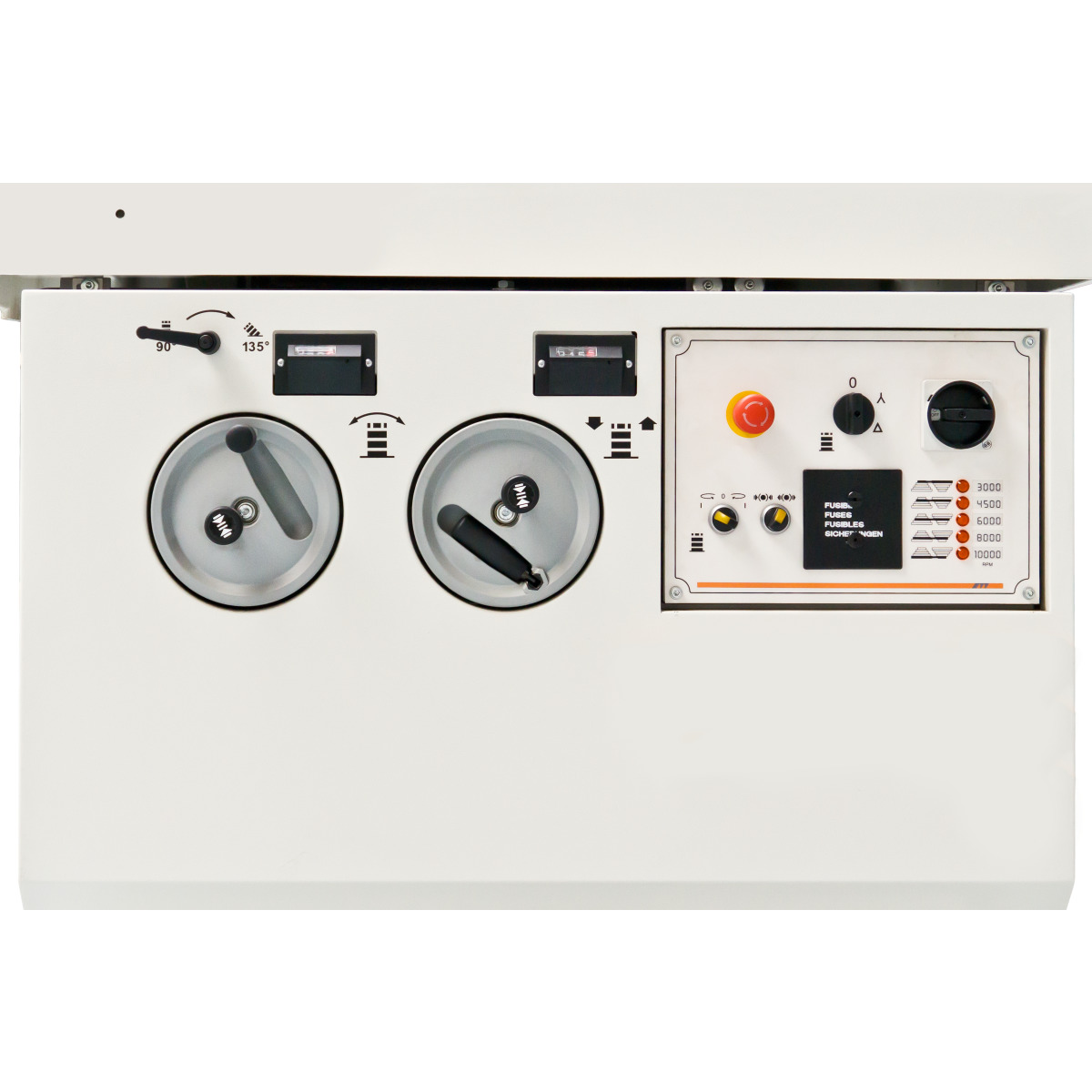

- Einfache Handhabung durch Bedienungselemente und Drehzahlanzeige an der Maschinenvorderseite

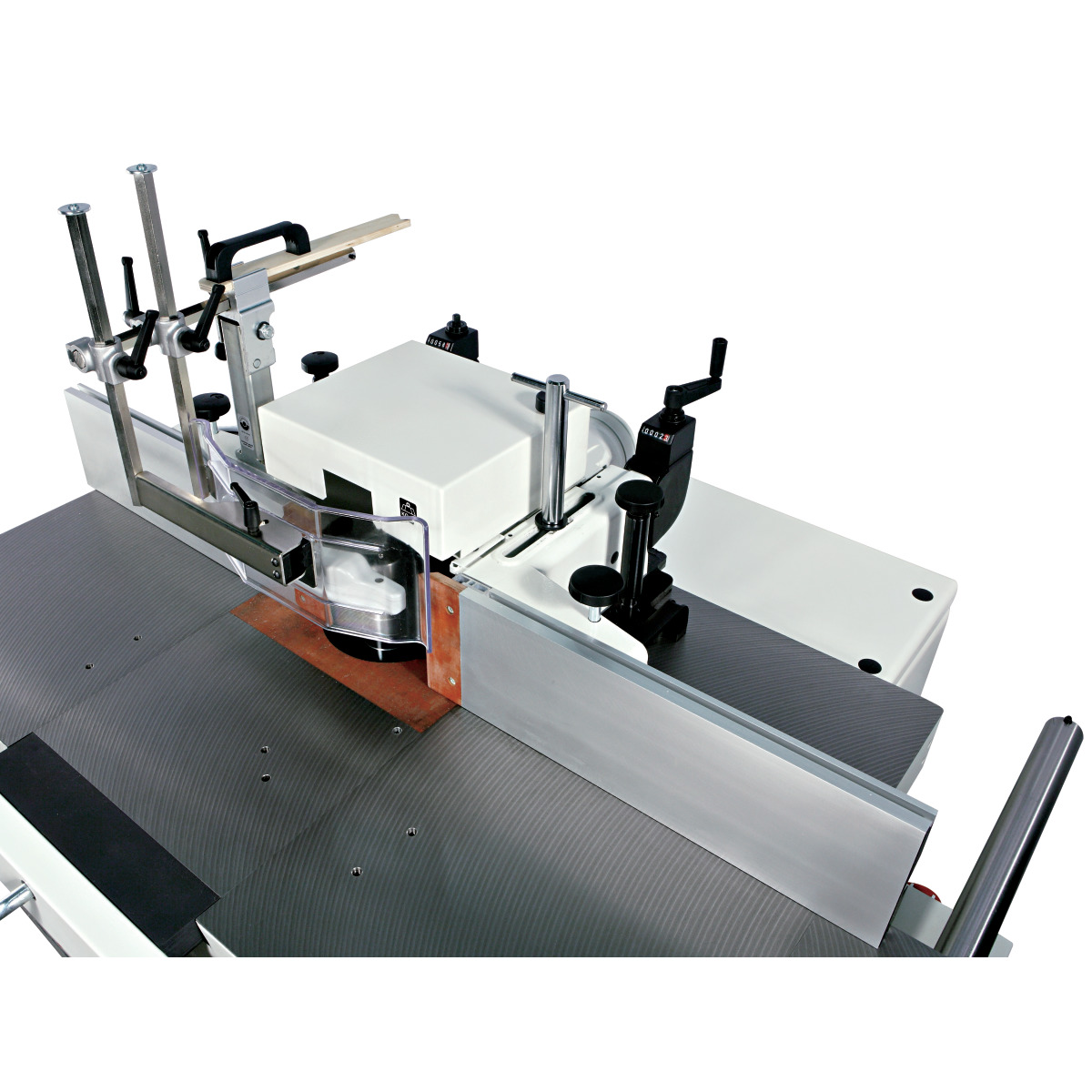

- Großdimensionierter Fräsanschlag mit Feineinstellung und Aluminiumanschlagbacken serienmäßig
- Einstellung des Anschlags über Kurbel
- Numerische Anzeige der eingestellten Spindelhöhe, zehntelgenau
- Leistungsstarke Industriemotoren
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 510 kg |
| Anschluss Absaugung | |
|---|---|
| Anzahl Absaugstutzen | 2 |
| Absaugstutzendurchmesser | 80 mm |
| Anzahl Absaugstutzen Anschlag | 1 |
| Absaugstutzendurchmesser Anschlag | 120 mm |
| Arbeitstisch | |
|---|---|
| Arbeitstischlänge | 2500 mm |
| Arbeitstischbreite | 810 mm |
| Tischhöhe | 923 mm |
| Aufstellinformationen | |
|---|---|
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Arbeitsbereich Länge | 3700 mm |
| Arbeitsbereich Breite/Tiefe | 5000 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Fräsanschlag | Schwere Profi-Ausführung mit Aluminiumanschlagbacken und Feineinstellung, Einstellung von der Frontseite über Kurbel mit numerischer Digitalanzeige |
| Bogenfräs-Schutzhaube | ✔ |
| Höhenverstellung der Spindel | manuell |
| Neigungsverstellung der Spindel | manuell |
| Steuerung | manuelle Höhen- und Schwenkungseinstellung der Fräseinheit |
| Position der Steuerelemente | am Maschinenkorpus |
| Tischausführung | Tischverlängerung links und rechts und ausziehbare Werkstückauflage (Gesamtbreite 2500 mm) |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Leistung Antriebsmotor | 7,0 kW |
| Frässpindel | |
|---|---|
| Spindelneigung | -45 – +45 ° |
| Nutzlänge der Spindel | 140 / 180 mm |
| Erläuterung zu Nutzlänge der Spindel | bei Spindel-Ø 30 – 35 / bei Spindel-Ø 40 – 50 mm |
| Frässpindelhub | 90 mm |
| Wechselspindel | MK 4 |
| Spindeldrehzahl(en) | 3000/4500/6000/ 8000/10000 min¯¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. absenkbar | 320 x 60 mm |
| Werkzeugdurchmesser max. Profilfräsen | 250 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 350 mm |
| Werkzeugdurchmesser max. Formfräsen | 160 mm |
