Holzkraft CASADEI Tischfräse F 23 CASADEI
Mit starrer Frässpindel
11.721,50 €
Produktinformationen "Holzkraft CASADEI Tischfräse F 23 CASADEI"
- Stabile Stahl-Graugusskonstruktion
- Dynamisch ausgewuchtetes Fräsaggregat am Arbeitstisch verankert
- Besonders robuste Bauweise
- Ruhiger Lauf durch Präzisionsaggregate und hohes Eigengewicht
- Serienmäßig mit Rechts-Linkslauf und elektronischer Blockierung bei Richtungswechsel
- 5 Geschwindigkeiten von 3000 - 10000 min¯¹
- Der Drehzahlwechsel erfolgt einfach und bequem von der Maschinenseite aus
- Serienmäßig mit MK 4 Wechselspindel-System
- Großer Arbeitstisch aus Grauguss für dauerhafte Präzision
- Einfache Handhabung durch Bedienungselemente und Drehzahlanzeige an der Maschinenvorderseite
- Fräsanschlag mit Feineinstellung und Aluminiumanschlagbacken serienmäßig
- Leistungsstarke Industriemotoren
- Großdimensionierter Fräsanschlag, vielfach einstellbar
- Mit Aluminium-Anschlagbacken
- Numerische Anzeige der eingestellten Spindelhöhe, zehntelgenau
- Ausführung mit seitlichem Zapfenschneidschiebetisch mit schrägstellbarem Teleskoplineal mit vier Anschlägen und Referenzvorrichtung, Splitterholz am Anschlag, Not/Ausschalter, Schutzarm für Bediener, Mikroschutzschalter mit Drehzahlbegrenzung 3000/4500 min¯¹, Zapfenschneidhaube
- Zusätzlich mit Tischverlängerung rechts und ausziehbarer Werkstückauflage an der Front
- komplett mit Tischverlängerung rechts und links mit Materialrollen und ausziehbarer Werkstückauflage an der Front
- Gesamtbreite 2500 mm
- Kurbelbedienung
- Mit numerischer Anzeige

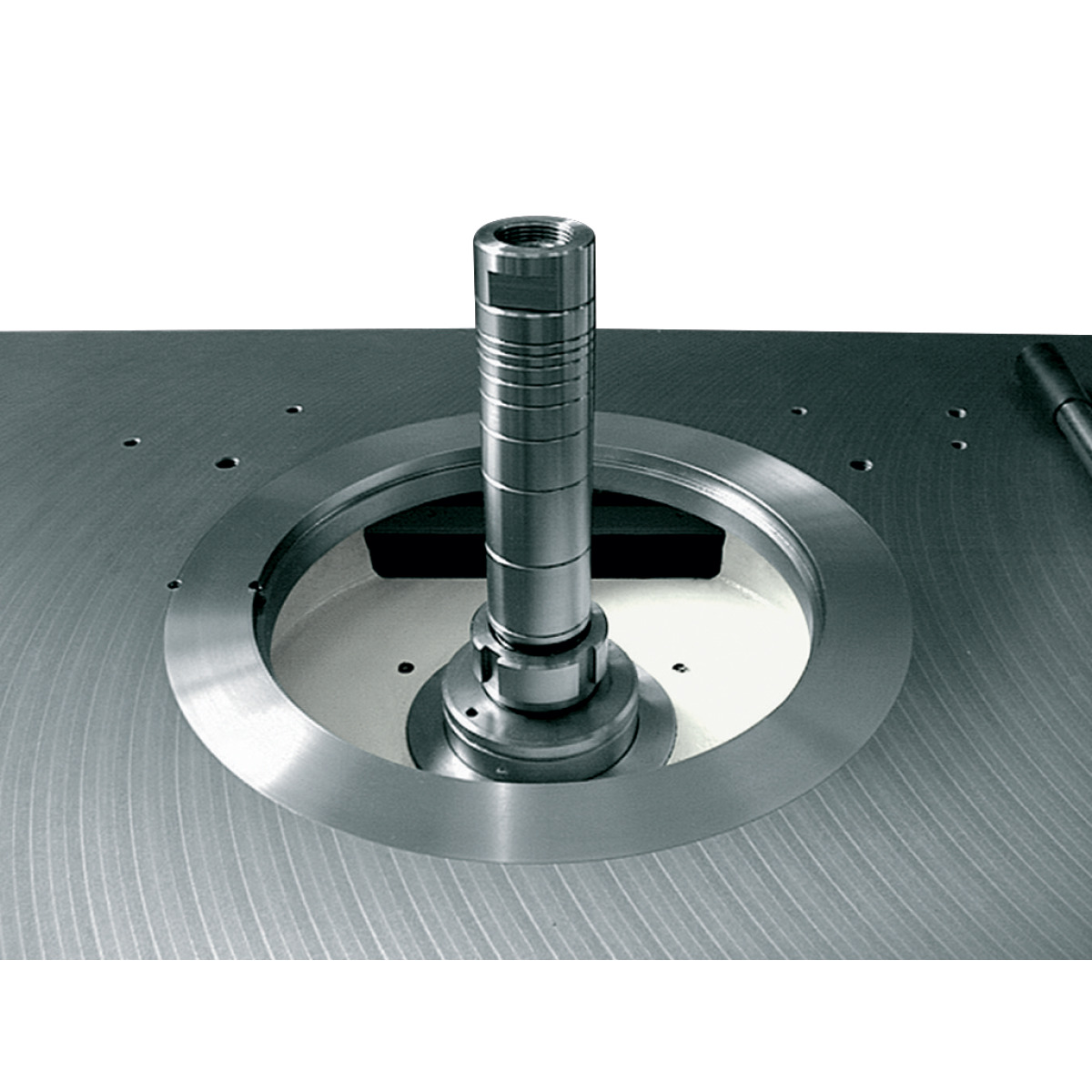

- Wechselspindel MK 4 serienmäßig bei allen CASADEI F 23 und F 25 Modellen
- für kleine Zapfenschneidbearbeitungen und zum Schlitzen
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Lieferumfang
- Starre Frässpindel
- Geschwindigkeitsanzeige über LED an der Front
- Aluminiumanschlagbacken
- Bogenfrässchutzhaube
- Rechts-Linkslauf der Frässpindel
- MK 4 Wechsel-Frässpindel
- Fräsanschlag mit Kurbel-/Handradverstellung von der Frontseite aus mit numerischer Anzeige
Technische Daten
| Abmessungen und Gewichte | |
|---|---|
| Gewicht (Netto) ca. | 400 kg |
| Anschluss Absaugung | |
|---|---|
| Absaugstutzendurchmesser Anschlag | 1 x 120 mm |
| Arbeitstisch | |
|---|---|
| Arbeitstischlänge | 1200 mm |
| Arbeitstischbreite | 730 mm |
| Aufstellinformationen | |
|---|---|
| Platzbedarf Länge | 1200 mm |
| Platzbedarf Breite/Tiefe | 730 mm |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen. |
| Maschinenkörper Länge | 992 mm |
| Maschinenkörper Breite/Tiefe | 577 mm |
| Arbeitsbereich Länge | 5000 mm |
| Arbeitsbereich Breite/Tiefe | 3700 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | |
|---|---|
| Fräsanschlag | Schwere Profi-Ausführung mit Aluminiumanschlagbacken und Feineinstellung |
| Bogenfräs-Schutzhaube | ✔ |
| Höhenverstellung der Spindel | manuell |
| Neigungsverstellung der Spindel | manuell |
| Steuerung | manuelle Höhen- und Schwenkungseinstellung der Fräseinheit |
| Position der Steuerelemente | am Maschinenkorpus |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Leistung Antriebsmotor | 5,0 kW |
| Frässpindel | |
|---|---|
| Nutzlänge der Spindel | 140 / 170 mm |
| Erläuterung zu Nutzlänge der Spindel | bei Spindel-Ø 30 – 35 / bei Spindel-Ø 40 – 50 mm |
| Frässpindelhub | 90 mm |
| Spindeldrehzahl(en) | 3000/4500/6000/ 8000/10000 min¯¹ |
| Fräswerkzeugdurchmesser max. | |
|---|---|
| Werkzeugdurchmesser max. absenkbar | 320 x 85 mm |
| Werkzeugdurchmesser max. Profilfräsen | 250 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 350 mm |
| Werkzeugdurchmesser max. Formfräsen | 160 mm |
Zubehoer
Mit schwenkbaren Anschlägen ±60° auf dem TischMit Teleskopverlängerung und WerkstückspannerMaximaler Werkzeugdurchmesser 250 mmMit Standard-ProfilieranschlagHerstellerSCM Group S.p.A.Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italienwww.scmgroup.com
Sicheres und maßgenaues Arbeiten an der TischfräsmaschineDer Integralanschlag bietet eine lückenlose Führungsfläche, auch im Eingriffsbereich des WerkzeugsSchnelle und einfache Montage sowie Einstellungen ohne zusätzliche Werkzeuge.Stufenlose Verstellbarkeit für genaue Anpassung an Werkzeugdurchmesser und -höhe.Integrierte Führungsstege für durchgehende Führungsfläche.Seitliche Aufnahme und Tragschiene ermöglichen die Montage weiterer Sicherheits- und Arbeitsvorrichtungen.Oberfläche mit Hard-Coat-BeschichtungSchnelle und stabile Befestigung mit dem KlemmexzenterHerstellerAIGNER GmbHThannenmais - Höfen 2, 94419 Reisbach, Deutschlandwww.aigner-gmbh.com
Sicheres und maßgenaues Arbeiten an der TischfräsmaschineDer Integralanschlag bietet eine lückenlose Führungsfläche, auch im Eingriffsbereich des WerkzeugsSchnelle und einfache Montage sowie Einstellungen ohne zusätzliche Werkzeuge.Stufenlose Verstellbarkeit für genaue Anpassung an Werkzeugdurchmesser und -höhe.Integrierte Führungsstege für durchgehende Führungsfläche.Seitliche Aufnahme und Tragschiene ermöglichen die Montage weiterer Sicherheits- und Arbeitsvorrichtungen.Oberfläche mit Hard-Coat-BeschichtungSchnelle und stabile Befestigung mit dem KlemmexzenterHerstellerAIGNER GmbHThannenmais - Höfen 2, 94419 Reisbach, Deutschlandwww.aigner-gmbh.com
Optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige AufgabeUniverselle Grundelemente zur Aufnahme von AIGNER-Sicherheits- und ArbeitsvorrichtungenSchnell einstellbar durch gleichzeitige Klemmung aller einzeln verschiebbaren StäbeAus hochwertigem AluminiumZur Selbstmontage: je nach Maschinenmodell können kleine Montagearbeiten anfallenHerstellerStürmer Maschinen GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@stuermer-maschinen.de
Inhalt: 2 Stück (308,81 € / 1 Stück)
