HAGER HDE-59 "BIG" Drechselmaschine - Sondermodell
Abverkauf Lager- und Ausstellungsmaschinen ohne Betriebsstunden, solange der Vorrat reicht!
4.254,25 €
% 5.033,70 € (15.48% gespart)Produktinformationen "HAGER HDE-59 "BIG" Drechselmaschine - Sondermodell"
Das Sondermodell HDE-59 "BIG" wurde speziell für das Querholzdrechseln von großen Werkstücken entwickelt.
Die robuste Bauweise des Spindelstockes, der starke 3 PS Motor und das mit Vibrations hemmenden Quarzsand gefüllte Bankbett / rechter Fuß garantieren beste Arbeitsergebnisse beim Drechseln von großen Schüsseln, Vasen etc. Natürlich eignet sich die Maschine dank ihrer hohe Präzision auch optimal für Längsholzarbeiten. (Optional ist eine Bettverlängerung erhältlich.)
VORZÜGE Sondermodell HDE-59 "BIG" (gegenüber HDE-59 Standardversion):
- Sehr starker Motor mit 3 PS / 400 V (anstelle 2 PS)
- Frequenzumrichter und 3 speziell angepasste Drehzahlstufen: 100-450, 300-1.100 und 750-2.700 U/min
- Spindelkasten in speziell robuster Ausführung mit Kippsicherung
- Kompakte und platzsparende Bauweise mit 1.000 mm Spitzenweite
- Bankbettholme und rechter Standfuß mit Vibrations hemmenden Quarzsand gefüllt
- Trotz kürzerer Bauweise hohes Gewicht von 235 kg (anstelle 195 kg)
- Handauflage 350 mm (anstelle 300 mm)
- Sonderlackierung in Farbkombination Platingrau / Anthrazit
Sonstige Details:

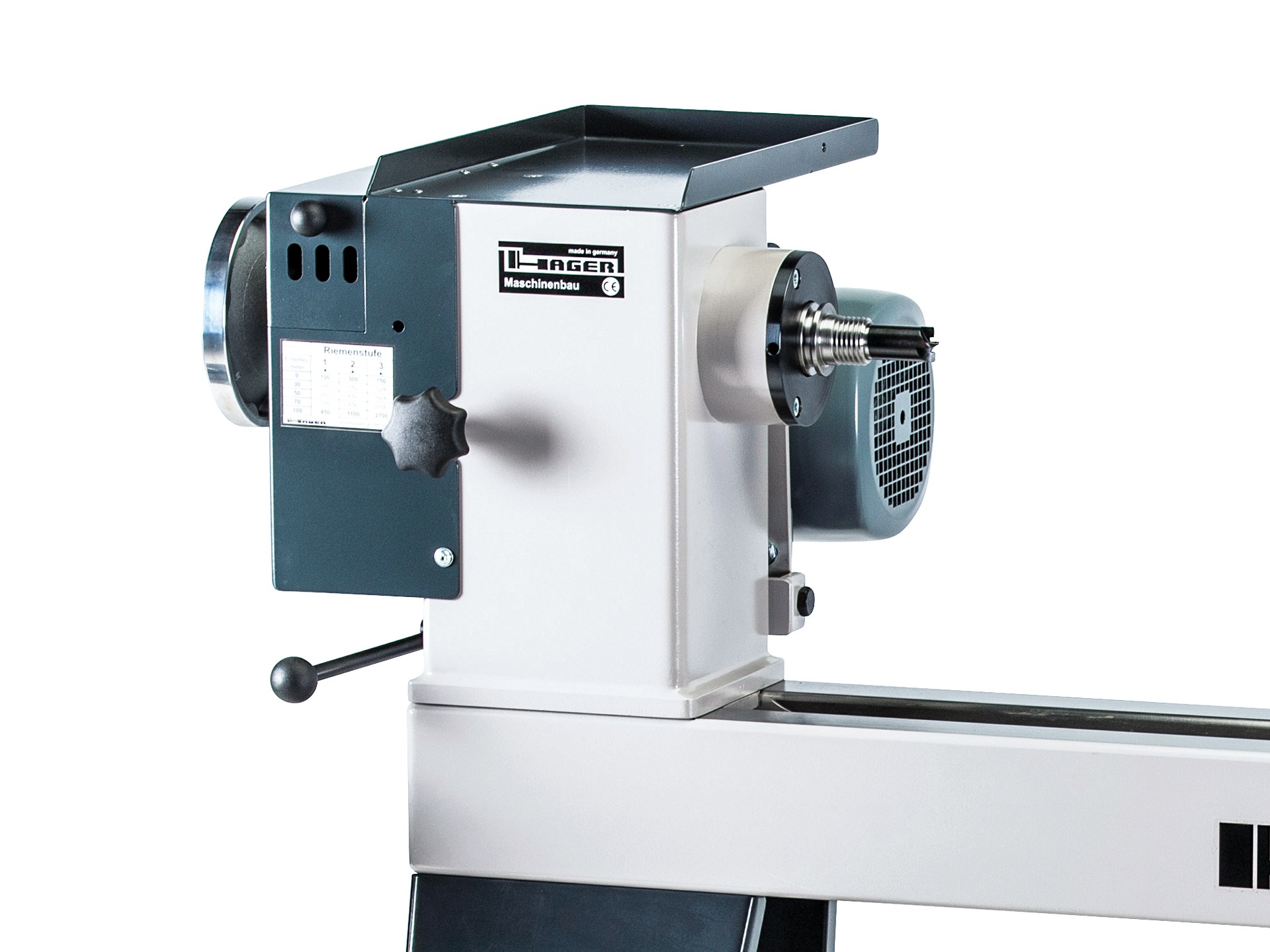

- Schwenkbarer Spindelstock
- Spitzenhöhe 250 mm
- Spitzenweite 1.000 mm

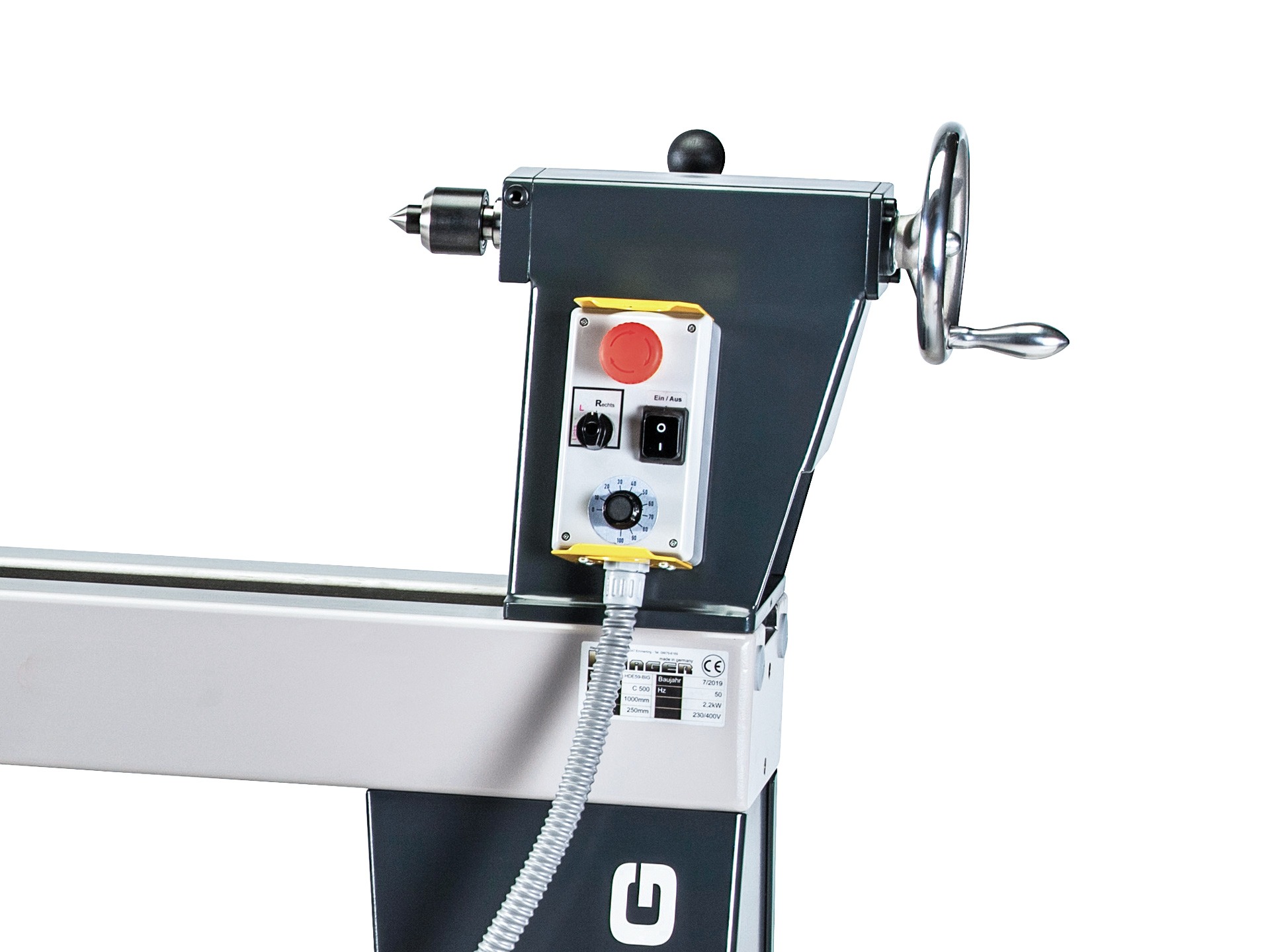

- Bewegliche, magnetische Schaltereinheit
- Drehrichtungsschalter

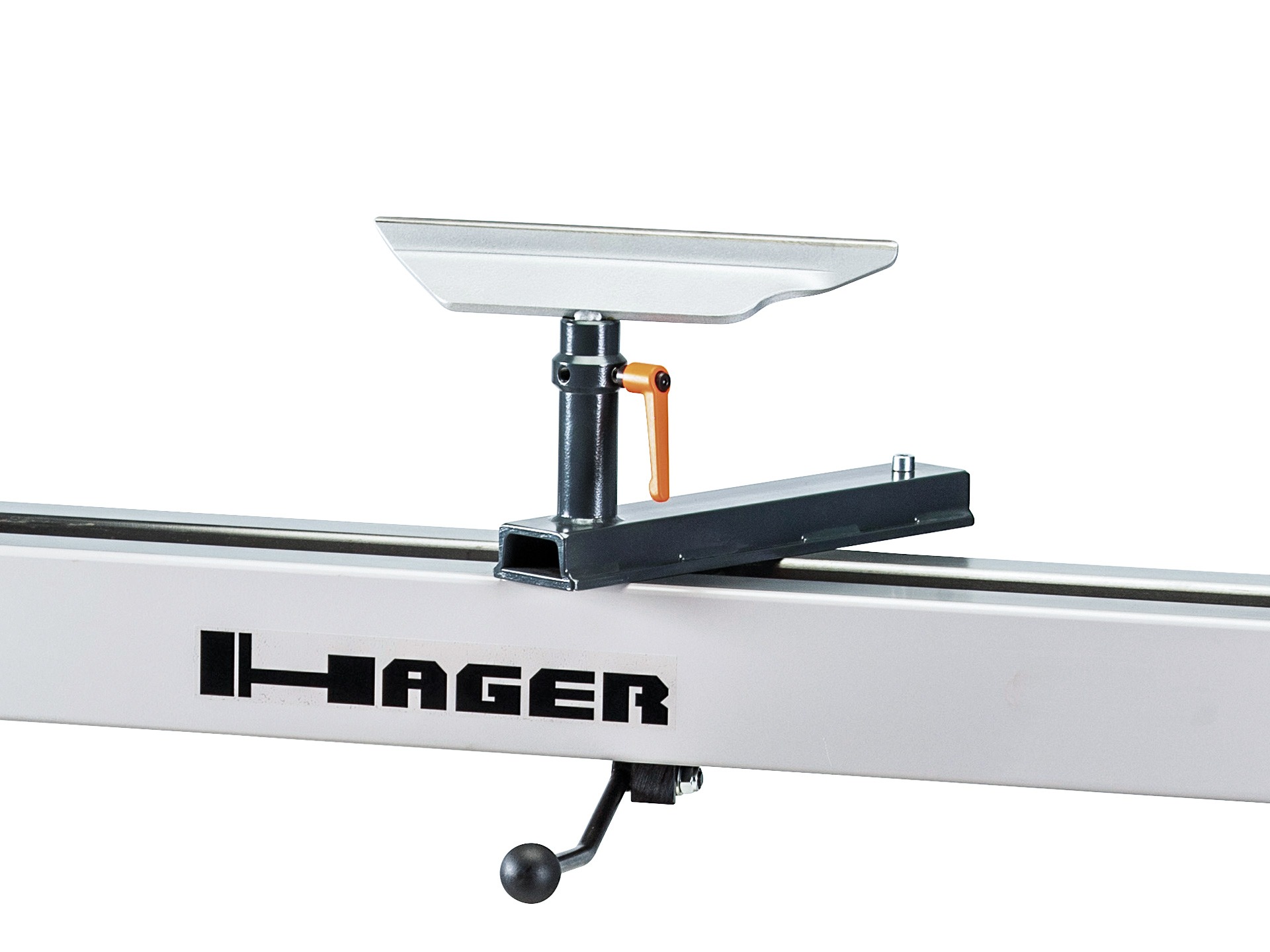

- Exzenterklemmung für Handauflage und Reitstock
- Vierzackmitnehmer MK3 (24 mm)
- Mitlaufkörner MK3
- Hohlspindel D = 20 mm
- Hauptspindel 4-fach gelagert
- Pinolenweg 150 mm (mit Skala)
- Gesamtlänge 1.780 mm
Technische Daten
- Motor 3 PS / 400 V
- Drehzahlstufen:
- 100-450 U/min
- 300-1.100 U/min
- 750-2.700 U/min
- Spitzenhöhe 250 mm
- Spitzenweite 1.000 mm
- Handauflage 350 mm
- Drehrichtungsschalter
- Spindel M33 x 3,5 mm mit ASR-(Euro)-Ablaufsicherungsnut
- Spindel- und Reitstockkonus MK3
- Hohlspindel D = 20 mm
- Hauptspindel 4-fach gelagert
- Pinolenweg 150 mm (mit Skala)
- Gesamtlänge 1.780 mm
- Gewicht 235 kg
Zubehoer
Passend für Drechselmaschinen und Zubehör mit Ablaufsicherungsnut.Eine Drechselmaschine mit M33 x 3,5 Spindelanschluss MIT ABLAUFSICHERUNGSNUT, sowie ein Zubehör (Spannfutter, Planscheibe, etc.) EBENFALLS MIT ABLAUFSICHERUNGSNUT sind die Voraussetzungen für die Verwendung des Ablaufsicherungsringes! (Lieferung ohne Innensechskantschlüssel.)Funktionsweise:Durch die Montage des Ablaufsicherungsringes auf der Nut der Spindel und auf der Nut des Zubehörs wird ein mögliches "Ablaufen" des Zubehörs (z.B. Spannfutter, Planscheibe, etc.) im laufenden Betrieb bzw. beim Abbremsen verhindert. Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Dieser klappbare ASR-(Euro-)Ablaufsicherungsring verfügt über eine präzisionsgefräste Oberfläche und ermöglicht eine sichere Verbindung von geeigneten Drechselzubehörteilen und Ihrer Drechselbank. Die hochwertige Verarbeitung sorgt für einen optimalen Rundlauf und die schlanke Bauform macht ihn passend für eine Vielzahl von Drechselbänken und Zubehörteilen. Mit dem praktischen Klappmechanismus sparen Sie wertvolle Zeit beim An- und Ablegen des Ringes.Voraussetzung:Voraussetzung für die Verwendung des Ablaufsicherungsringes ist eine Drechselbank mit M33 x 3,5 Spindelanschluss MIT ASR ABLAUFSICHERUNGSNUT, sowie ein Zubehör (Spannfutter, Planscheibe, etc.) EBENFALLS MIT ASR ABLAUFSICHERUNGSNUT! Funktionsweise:Durch die Montage des Ablaufsicherungsringes auf der Nut der Spindel und auf der Nut des Zubehörs wird ein mögliches "Ablaufen" des Zubehörs (z.B. Spannfutter, Planscheibe, etc.) im laufenden Betrieb bzw. beim Abbremsen verhindert.Montage:Öffnen Sie den Ablaufsicherungsring und setzen Sie ihn von unten auf die Nut der ASR-Spindel und ASR-ZubehörSchließen Sie den Ring und klappen Sie den Bügel in die dafür vorgesehen AusnehmungKlappen Sie die Schraube in den oberen Teil des ASR und ziehen Sie diese mit Hilfe eines Innensechskantschlüssels an Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Außendrehständer passend für HDE-59 "BIG" OHNE Planscheibe.
