DRECHSELMEISTER Reitstock-Bohrpinole ER25 TWISTER/STRATOS
Das Pinolen-Schnellwechselsystem passend für DRECHSELMEISTER TWISTER FU-200, TWISTER ECO, STRATOS FU-230 und STRATOS LV Drechselmaschinen.
65,15 €
% 69,32 € (6.02% gespart)Produktinformationen "DRECHSELMEISTER Reitstock-Bohrpinole ER25 TWISTER/STRATOS"
Passend für DRECHSELMEISTER TWISTER FU-200, TWISTER ECO, STRATOS FU-230 und STRATOS LV Drechselmaschinen.

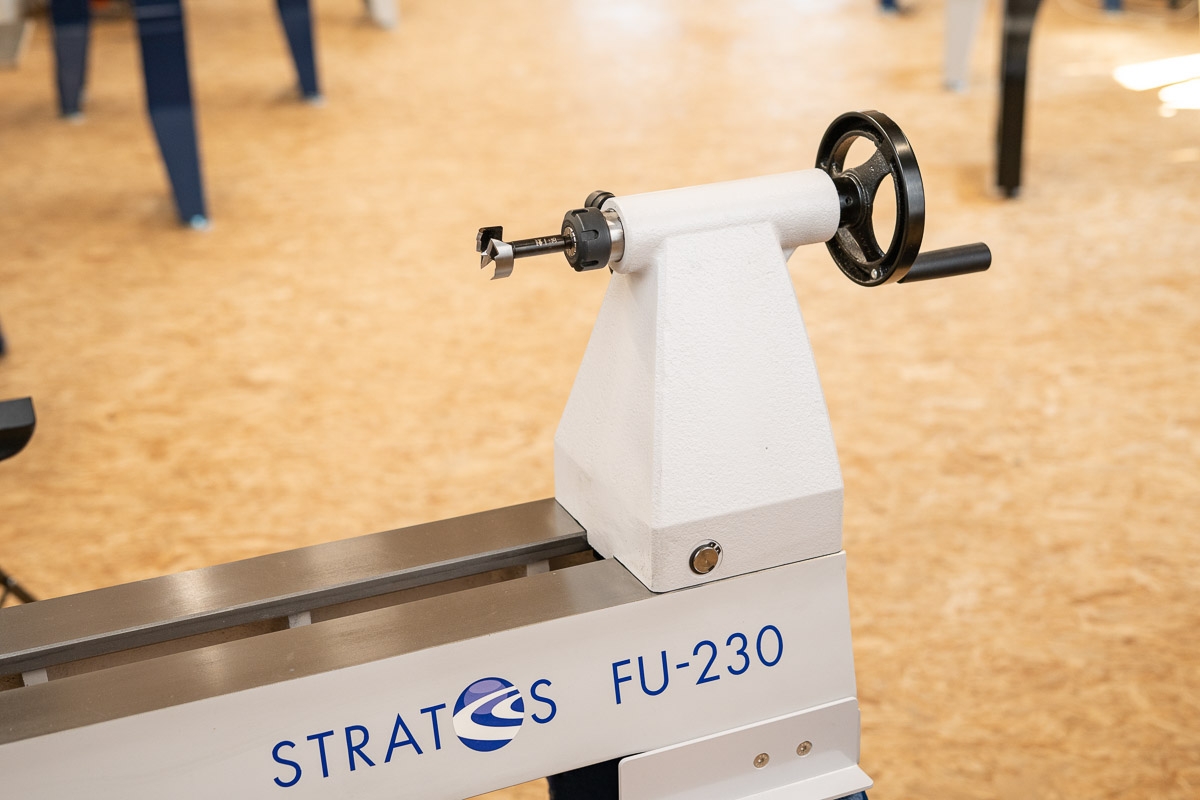

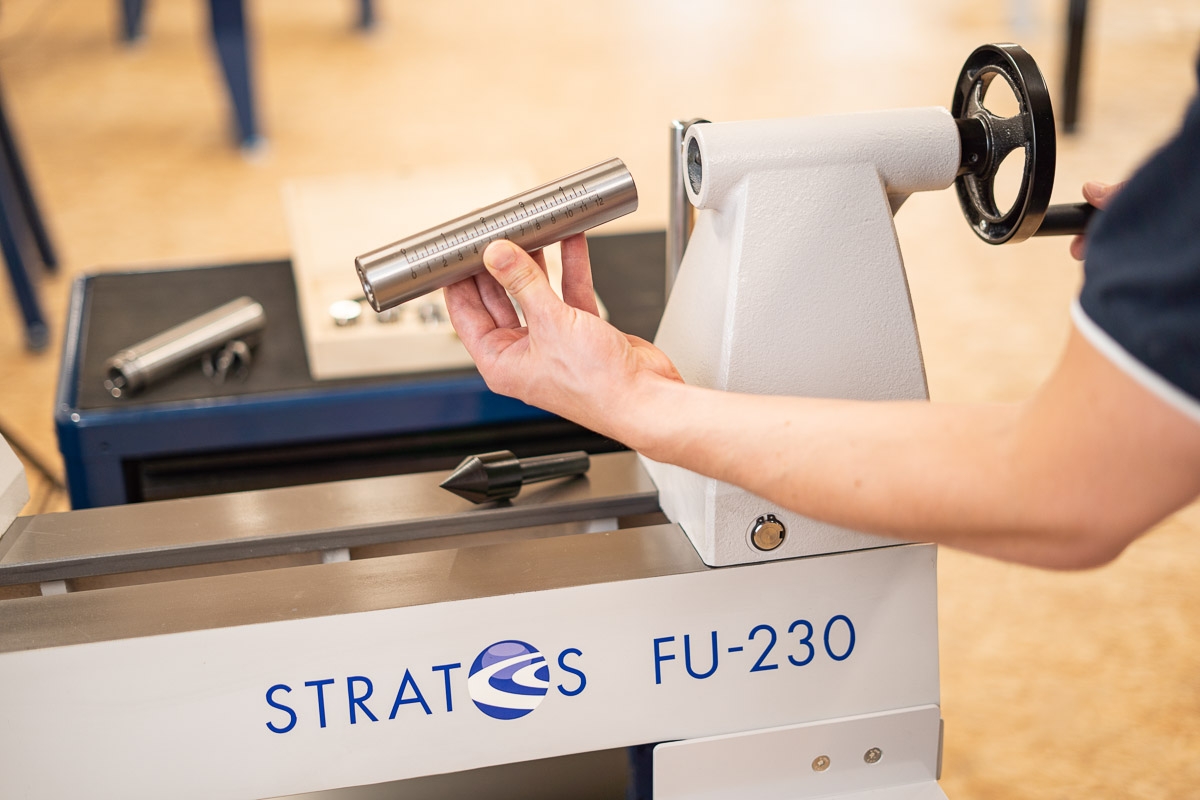

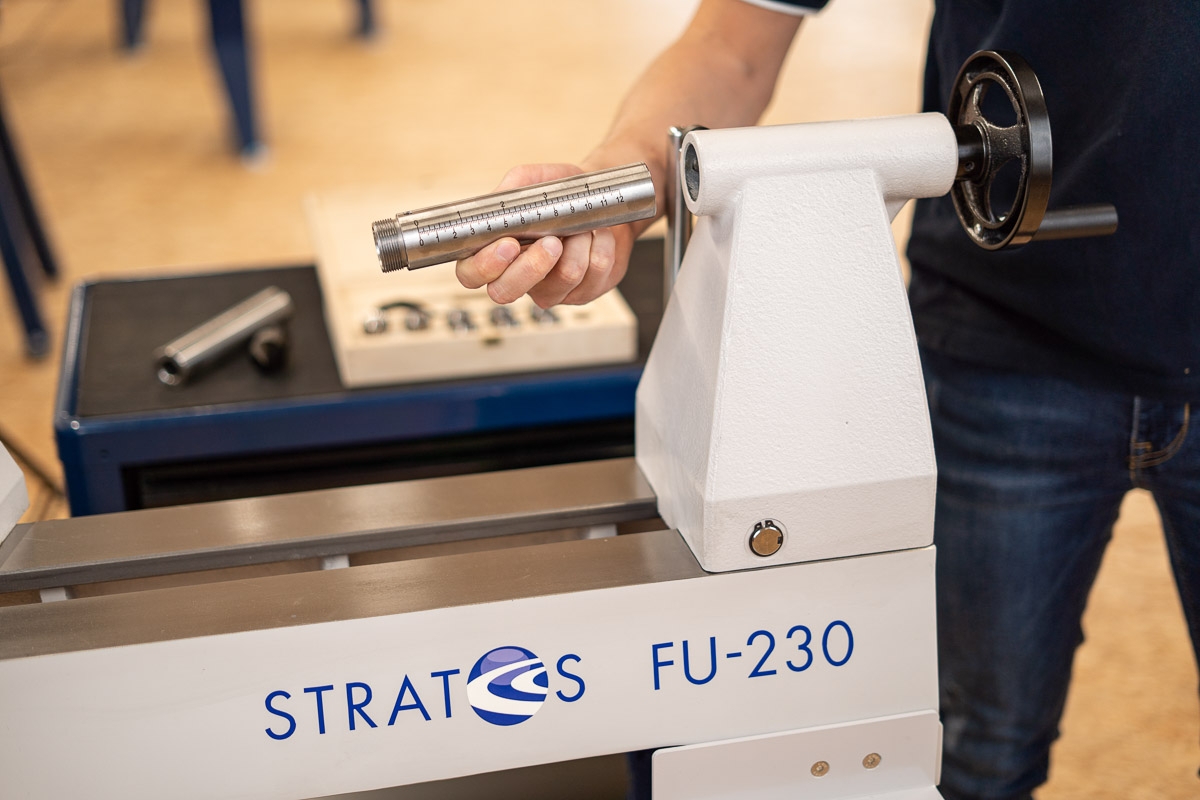

Das Pinolen-Schnellwechselsystem am Reitstock der Drechselbank ermöglicht es, eine Bohrpinole mit hochwertigem ER25 Spannzangen-System einzusetzen. Somit können Bohrer direkt und präzise in die jeweils passende ER25 Spannzange eingespannt werden, ohne Verwendung eines separaten Bohrfutters bzw. ohne Verlust von Spitzenweite beim Bohren.
ER25 Spannzangen sind äußerst präzise und sowohl in der Holzbearbeitung als vor allem auch in der Metallbearbeitung seit Jahren bewährt. Die Trapezgewinde-Spindel für die Pinolenverstellung bei den Drechselbänken sorgt für leichtgängigen und schnellen Vortrieb, was dem System zusätzlich zu Gute kommt.

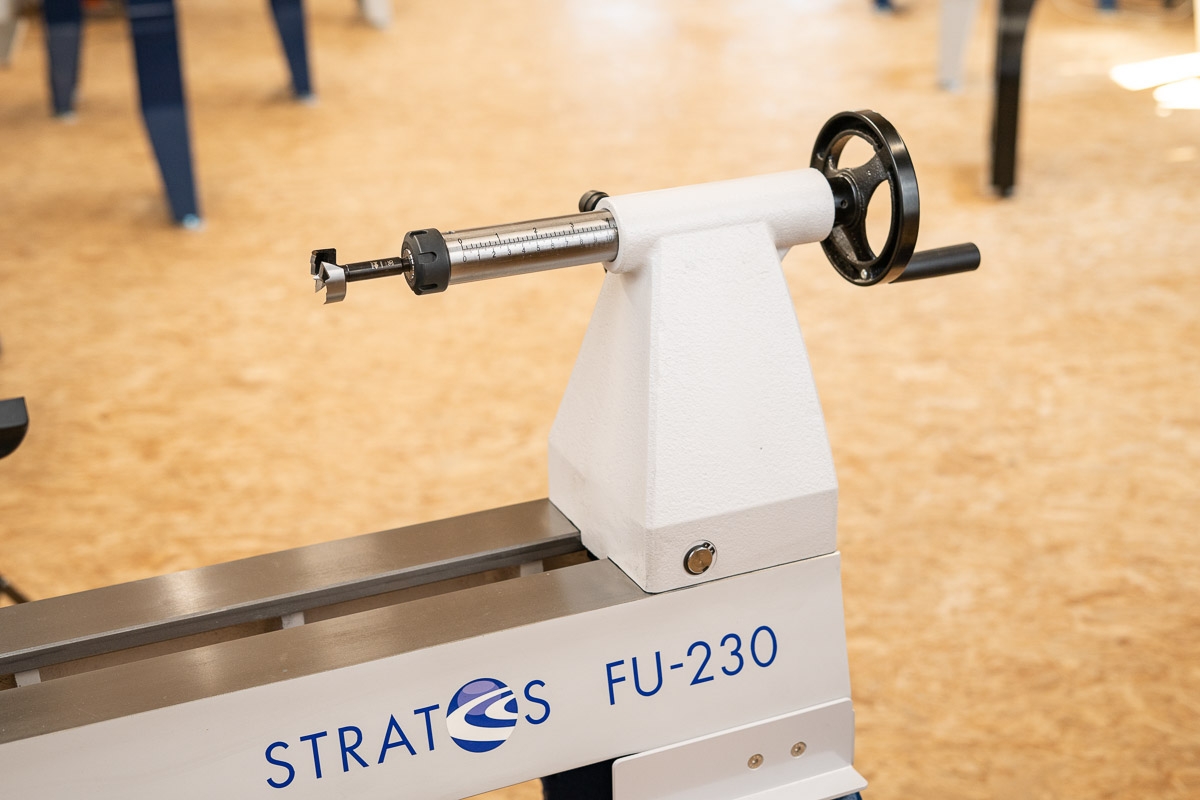

Die Reitstock-Bohrpinole hat einen Pinolenweg von 100 (!) mm und ist mit einer Skala ausgestattet.
ACHTUNG! Diese ER25 Bohrpinole passt nur für DRECHSELMEISTER Modelle ab einem bestimmten Baujahr.
- TWISTER FU-200 ab Baujahr 2020/07
- TWISTER ECO ab Baujahr 2020/07
- STRATOS FU-230 ab Baujahr 2017/08
- STRATOS LV ab Baujahr 2017/10
Ab diesem Zeitpunkt wurden die Modelle bereits mit einer Wechselpinole und Trapezgewindespindel ausgestattet. NICHT PASSEND für TWISTER FU-180 Modelle!
Nachrüstsatz für ältere Modelle

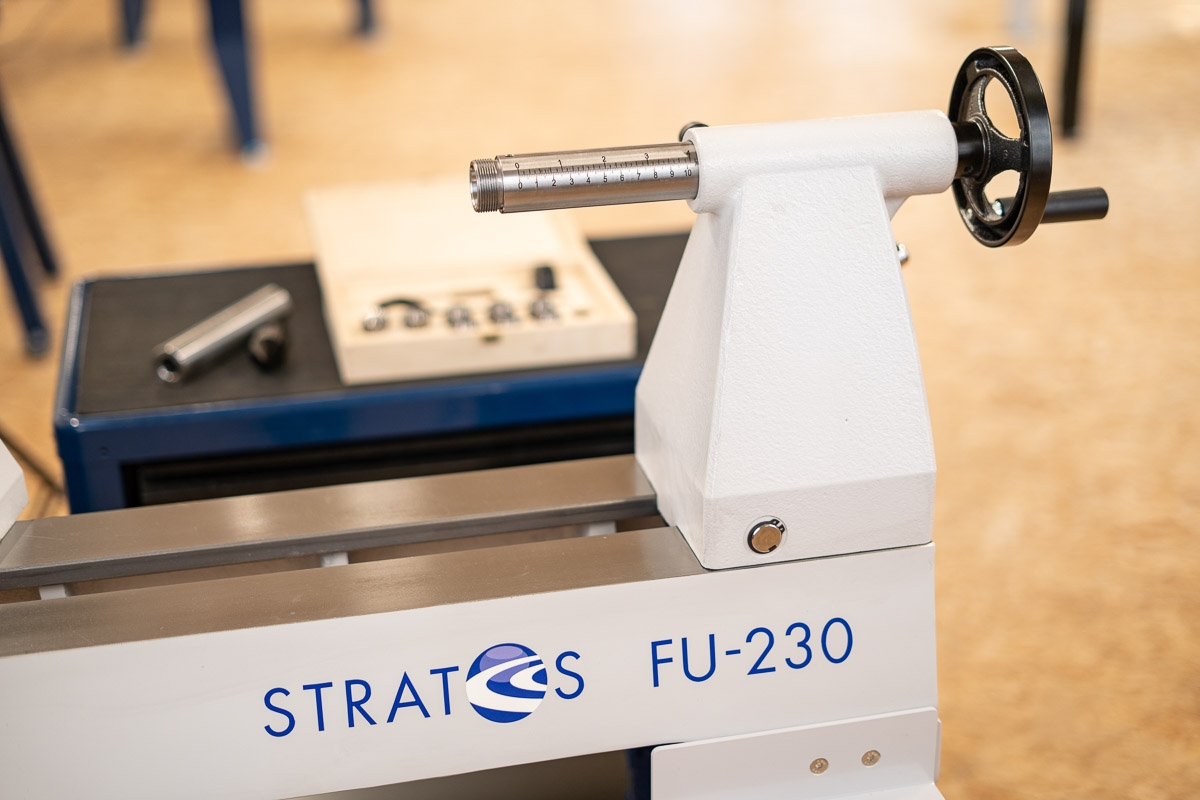

Für die oben angeführten Modelle vor dem angegebenen Baujahr gibt es Nachrüstsätze, um das verbaute MK2 Feingewinde gegen eine MK2 Trapezgewindespindel zu tauschen. Ihre Drechselbank ist anschließend auch kompatibel mit der Reitstock-Bohrpinole ER25.
Den Nachrüstsatz und weiteres passendes ER25 Zubehör finden sie unterhalb im Reiter der Zubehörprodukte.
Marke / Hersteller / Produktverantwortlicher:
Neureiter Maschinen GmbH
Kellau 167, 5431 Kuchl
Österreich
Zubehoer
Die mitlaufende Körnerspitze verfügt über einen geraden 12,7 mm Schaft und kann auf der Drechselbank direkt in ER-Spannzangensysteme oder einem Schnellspannfutter eingespannt werden. Die Körnerspitze ist dreifach gelagert und äußerst stabil ausgeführt.Passend zur DRECHSELMEISTER Reitstock-Bohrpinole ER25Der Vorteil liegt in der Verwendung mit einer DRECHSELMEISTER Reitstock-Bohrpinole ER25. Wird nach einem Bohrvorgang mit der Reitstock-Bohrpinole kurzfristig ein Mitlaufkörner benötigt, kann die mitlaufende Körnerspitze mit geradem Schaft mit Hilfe einer 12 - 13 mm Spannzange (Art. 495298-12) darin befestigt werden.Ein Wechsel der Reitstock-Bohrpinole ER 25 auf eine Standardpinole mit Morsekonus ist somit nicht mehr nötig.Technische Daten:3-fach LagerungSchaftdurchmesser 12,7 mm (1/2“)Gewicht 0,64 kgLieferung ohne Spannzange. Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Pinolen-Umrüstsatz für STRATOS FU-230, STRATOS LV, TWISTER FU-200, TWISTER ECO Bzw. STRATOS XL und TWISTER XL.Umrüstsatz zum Wechsel der Feingewinde-Pinole einer älteren Drechselbank aus der DRECHSELMEISTER STRATOS Baureihe, sowie für ältere TWISTER FU-200 / ECO bzw. TWISTER XL Maschinen auf eine hochwertige Trapezgewindespindel.Die Trapezgewindespindel verfügt über denselben Pinolenweg wie die originale Pinole mit Feingewinde (STRATOS FU-230/LV und TWISTER FU-200 / ECO = 100 mm, STRATOS XL und TWISTER XL = 150 mm). Durch die spezielle Trapezform des Gewindes ist die Pinole besonders leichtgängig und verfügt über einen schnellen Pinolenvortrieb. Darüber hinaus ist die Leitspindel mit Trapezgewinde auch kompatibel mit der optional erhältlichen ER 25 Bohrpinole (Siehe Zubehörartikel).Lieferumfang:Leit-Spindel mit TrapezgewindeMK2 Pinole mit Maß-Skala und TrapezgewindeINFORMATION zur STRATOS und TWISTER Baureihe:ACHTUNG: Ab einem bestimmten Produktionsdatum wurden die STRATOS bzw. TWISTER FU-200 / ECO und TWISTER XL Drechselbänke bereits serienmäßig mit einer Trapezgewindespindel ausgerüstet. Das Produktionsdatum finden Sie eingestanzt im Format JJJJ-MM am Typenschild auf der Rückseite des Bankbetts.Drechselbänke, die bereits mit einer Trapezgewindespindel ausgeliefert wurden:STRATOS FU-230 ab dem Produktionsdatum 2017-07STRATOS LV ab dem Produktionsdatum 2017-10STRATOS XL ab dem Produktionsdatum 2017-09TWISTER FU-200 / ECO ab dem Produktionsdatum 2020-07TWISTER XL ab dem Produktionsdatum 2022-03 Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
Spannzangenmutter passend für das ER25 Spannzangensystem.
Hochwertiges Spannzangen Set in praktischer Holzkassette.Im Set sind bereits 8 Stk. ER25 Spannzangen mit einem Spannbereich von 5 – 13 mm enthalten. Optional bietet die Holzkassette noch Platz für 4 weitere Spannzangen und das optional erhältliche Spannzangenfutter ER25 / MK2. Lieferumfang:SpannzangenmutterHakenschlüssel8 Stk. ER 25 Spannzangen für einen Spannbereich von 5 - 13 mm Hochwertige Holzkassette mit Platz für weitere ER 25 Produkte
15 Stk. hochwertige ER25 Spannzangen in praktischer Holzkassette.Der Spannbereich der Zangen deckt einen Klemmbereich von 2 bis 16 mm ab. Die Zangen passen z.B. in die optional erhältlichen Bohrpinolen der diversen DRECHSELMEISTER Drechselbänke, aber auch in ER25 Spannzangenfutter mit M33 Gewinde oder MK2 Konus. Die Holzkassette bietet noch Platz für weiteres, separat erhältliches Zubehör.Lieferumfang:15 Stk. ER 25 Spannzangen für einen Spannbereich von 2 - 16 mm Hochwertige Holzkassette mit Platz für weitere ER 25 Produkte
Passender Hakenschlüssel für die Spannzangenmutter ER25.
Präzise ER 25 Spannzangen - Spannbereich siehe Tabelle
