DRECHSELMEISTER Holzgewinde-Schneidgerät GZ
Inklusive Fräser - zum Schneiden von Innen- und Außengewinden!
187,42 €
% 207,26 € (9.57% gespart)Produktinformationen "DRECHSELMEISTER Holzgewinde-Schneidgerät GZ"
Gerät zur Herstellung eines Innen, bzw. Außengewindes eines kleinen oder mittelgroßen Holzobjekts.
Die Gewindeschneidvorrichtung besteht aus:
- 3 Zapfen Ø 16, 25,4 und 30 mm, die Sie je nach Drechselbank auswählen können
- Spezielle Zentriervorrichtung zum Fluchten
- Nonius zur Prüfung der Gewindetiefe
- Gewindesteigung 2,5 mm
- Verfahrweg ca 50 mm

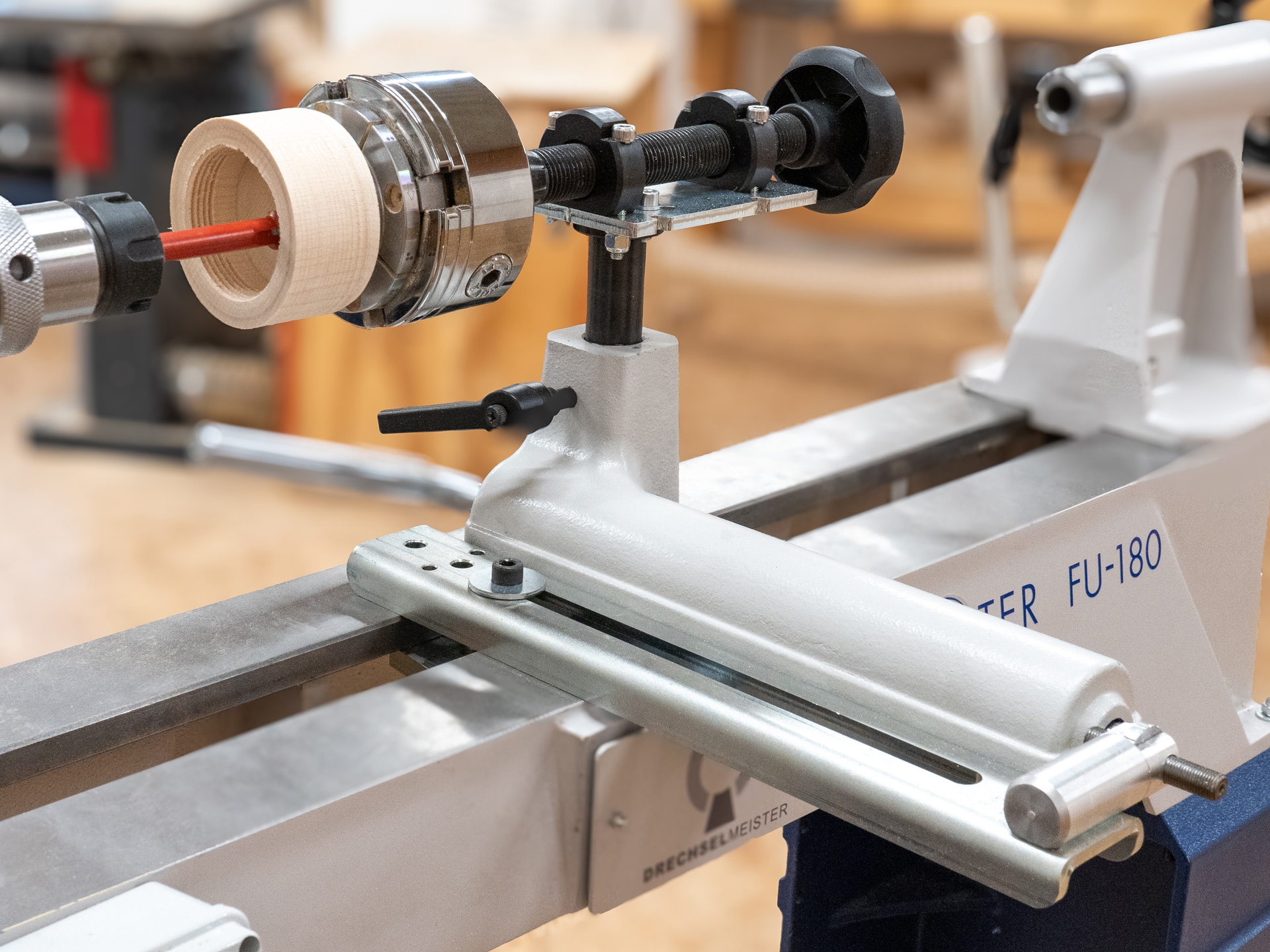

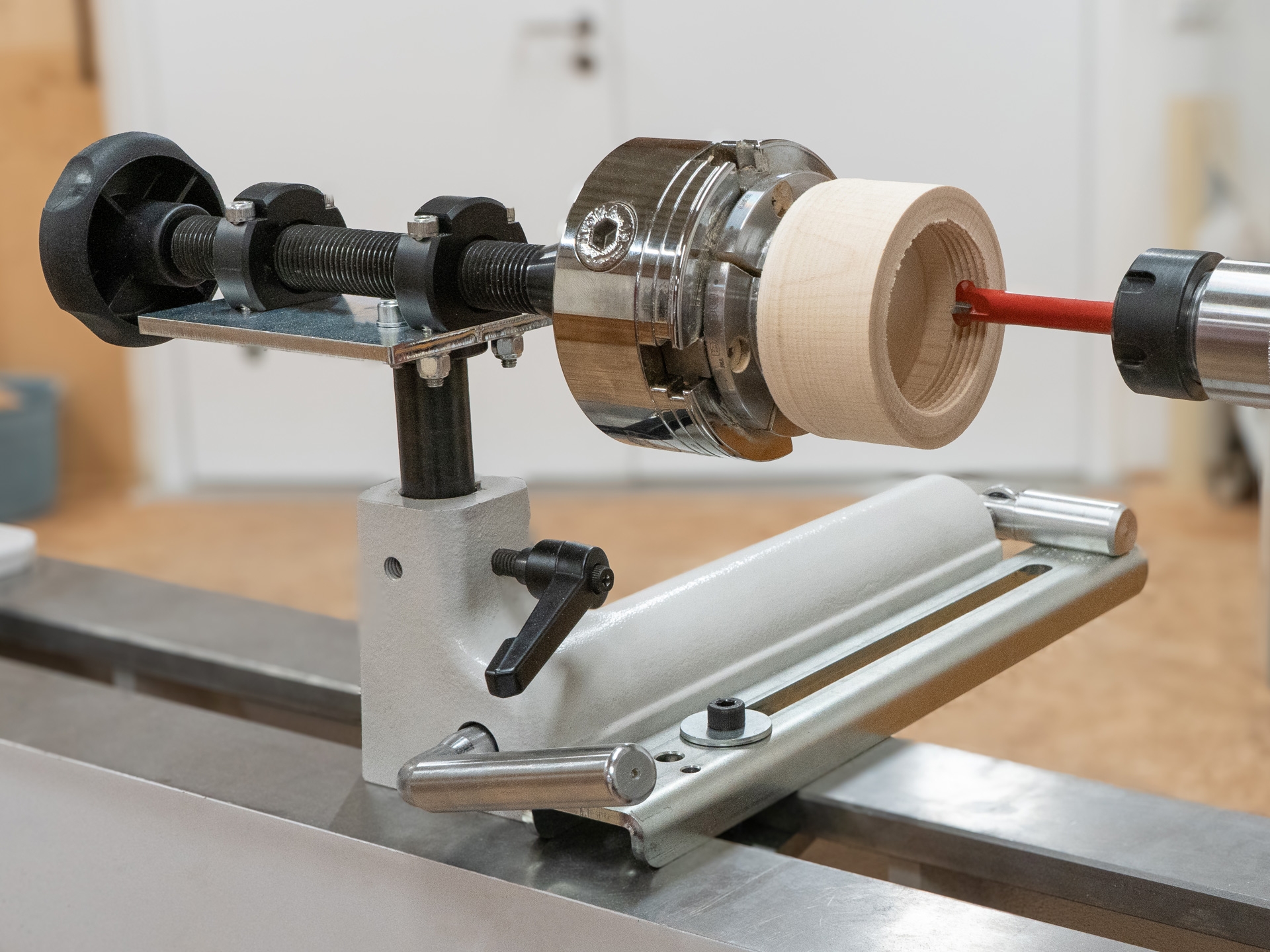

Für Drechselmaschinen mit Spitzenhöhe 150 - 300 mm geeignet! Stabile Konstruktion, die an das Maschinenbett montiert wird. Das Gerät kann quer und parallel zur Spannfutterachse eingestellt werden.

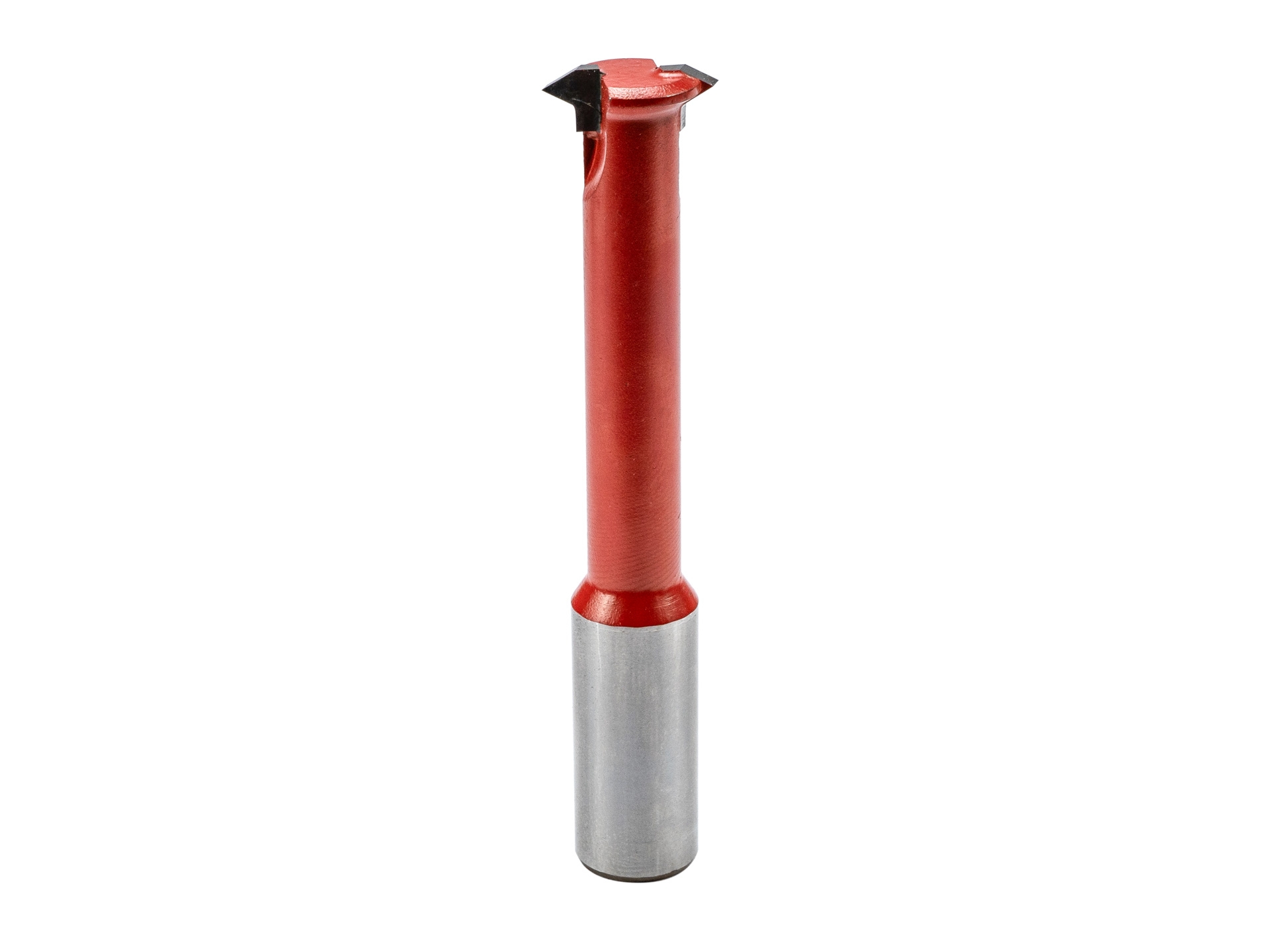

Bei Anschlussgewinde M33 x 3,5 kann das Spannfutter, in dem das Werkstück aufgespannt ist, direkt montiert werden. Mit dem gelieferten Fräser (Schaft 14 mm) und Zubehör fertigt man metrische Spitzgewinde mit Steigung 2,5 mm (optional 3,5 mm) bis zu 50 mm Länge in Holz.
Es wird empfohlen den Fräser mittels des optional erhältlichen Spannzangenfutters ER25 (Art. 009631) und Spannzange 14 mm (Art. 495298-13) einzuspannen!
Optional erhältlich:
- Muttergewinde für Steigung 3,5 mm Art. 009527
- Befestigungsplatte für hohe Bankbetten (z.B. HAGER) Art. 023320
Lieferumfang

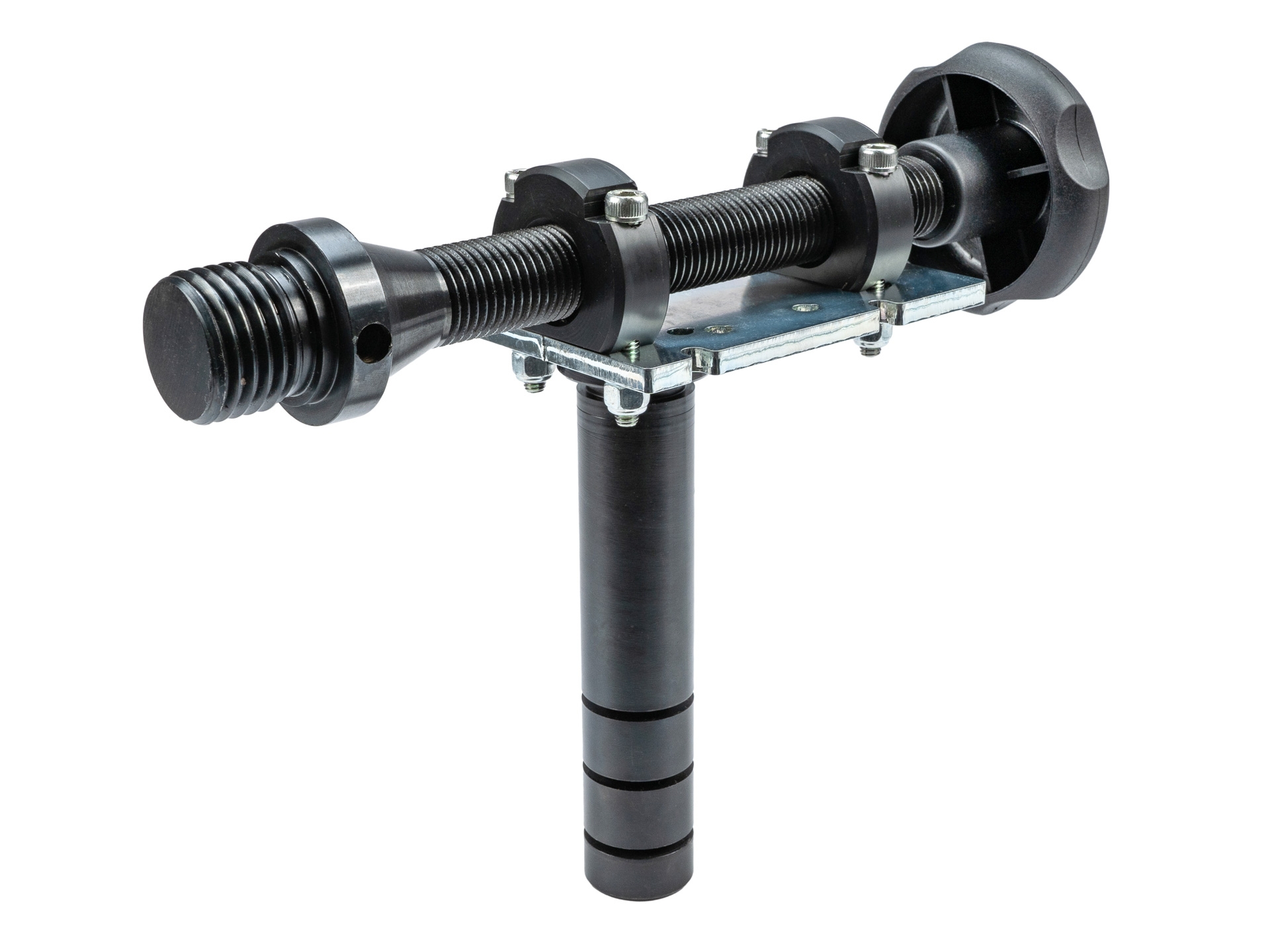

- Spindelträger mit Muttergewinde M33 x 3,5mm

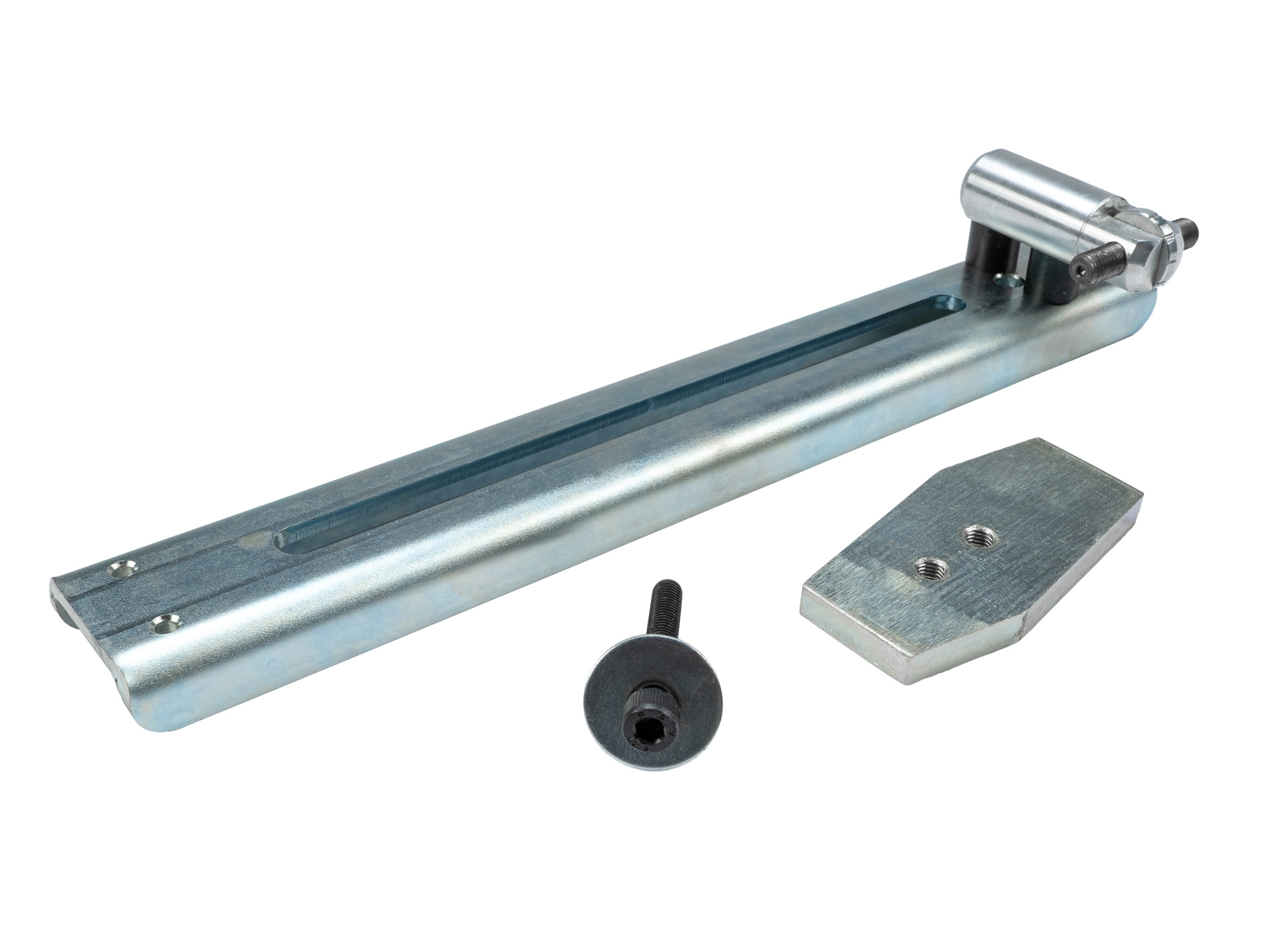

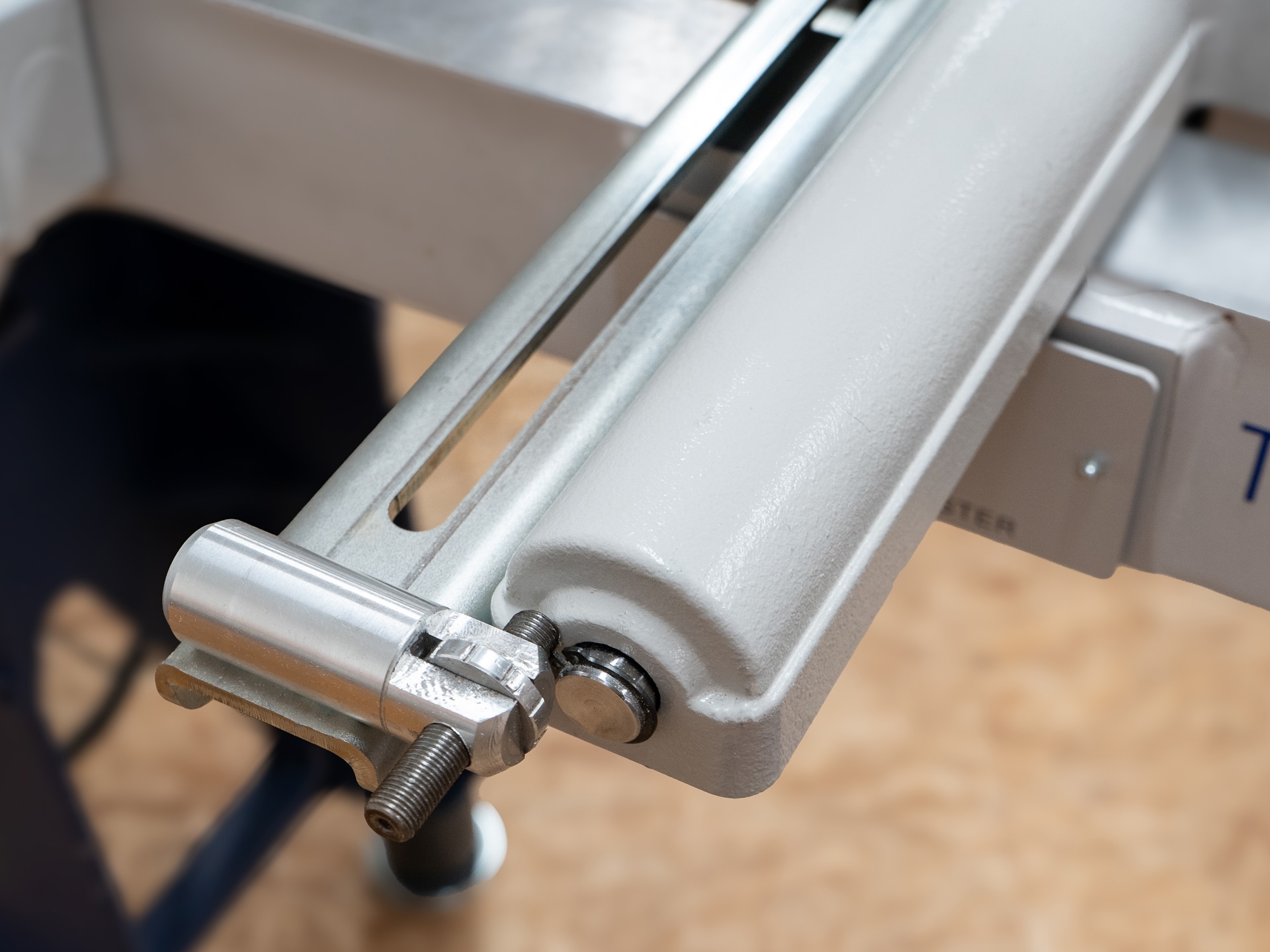

- Führungsanschlag für das Werkzeugauflagenunterteil mit Klemmung und Nonius

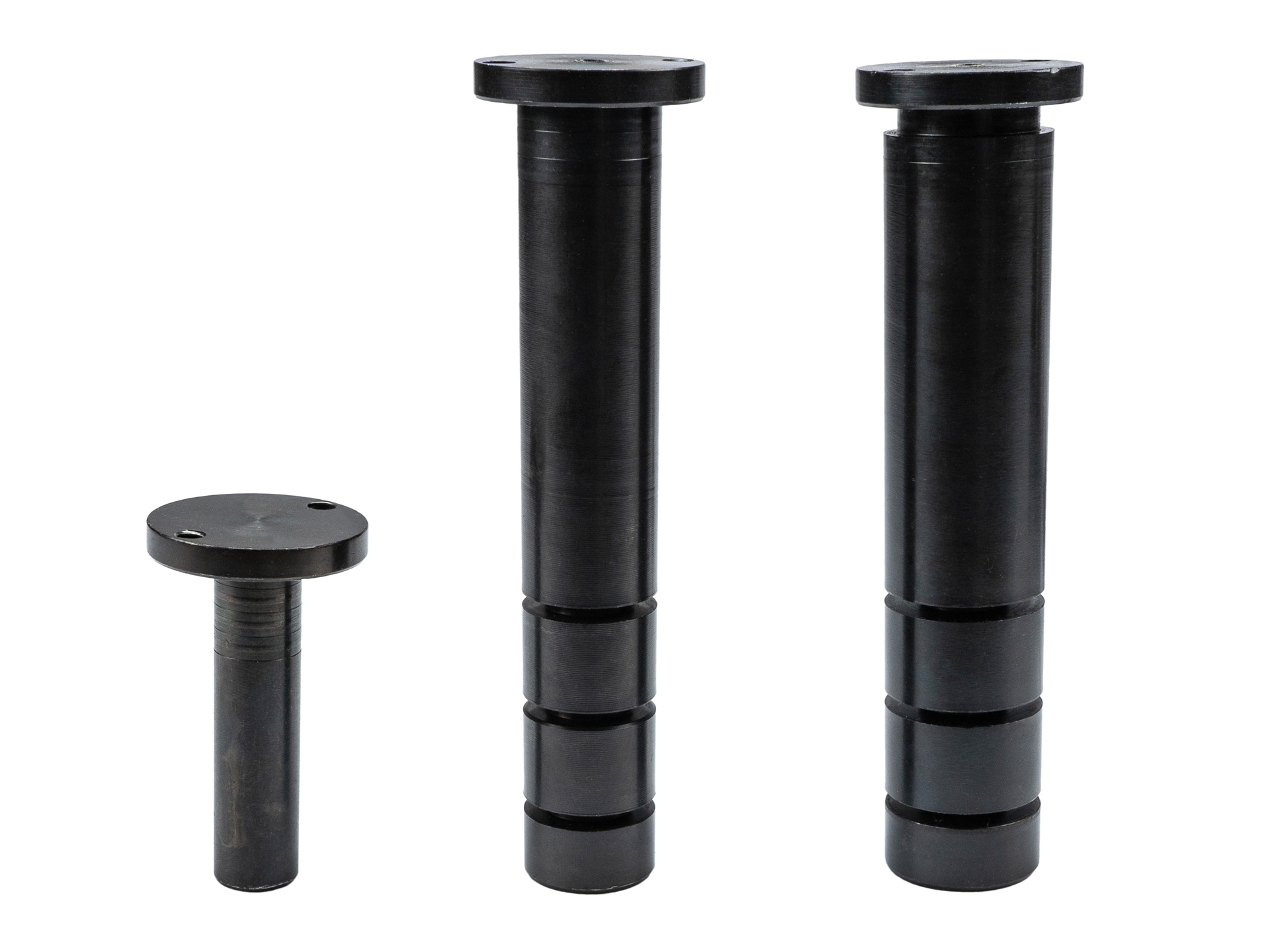

- 3 Zapfen (Ø 16, 25,4 und 30 mm)
- Zentrierhilfe Fräser
