SawStop Winkelanschlag SCALE
Präzises Sägen auf dem nächsten Niveau
219,00 €
Produktinformationen "SawStop Winkelanschlag SCALE"

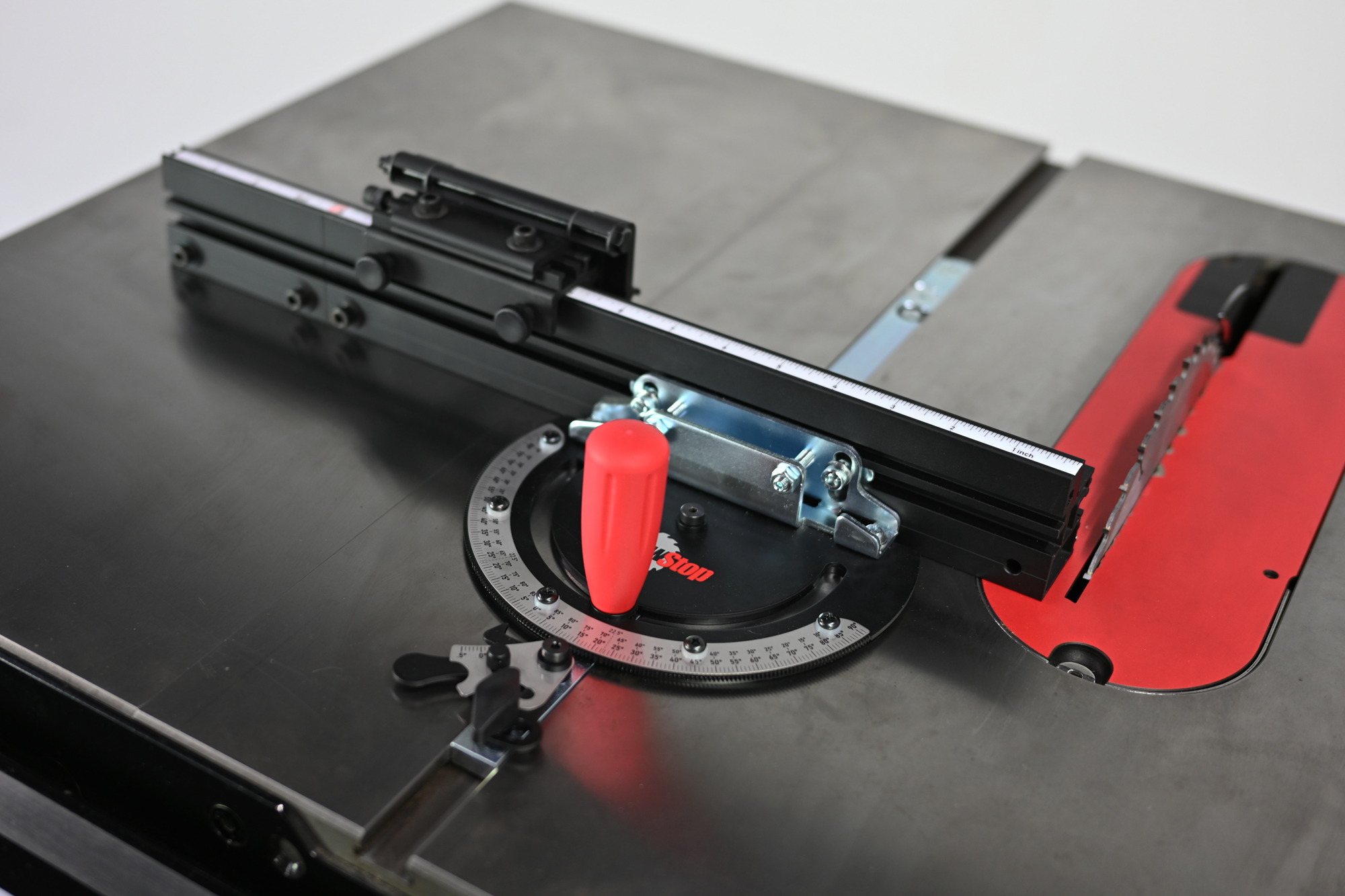

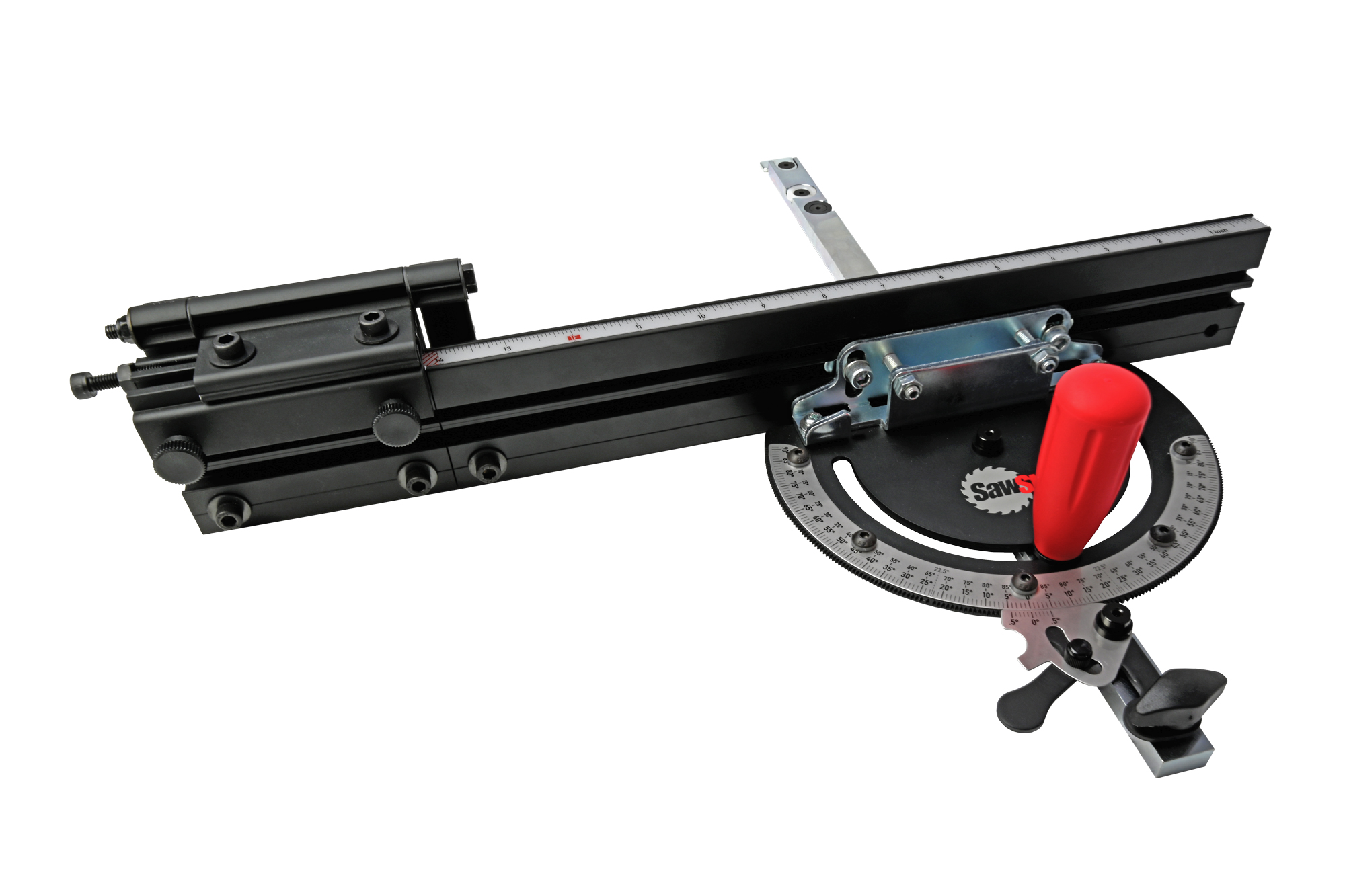

Der Scale Miter Gauge (SMG) wurde entwickelt, um höchste Präzision an nahezu jeder Tischkreissäge zu ermöglichen. Der Präzisions-Gradkopf mit Zeiger-und-Rastmechanismus verriegelt 181 exakt definierte Winkel zuverlässig. In Kombination mit einer hochwertigen, einstellbaren Gehrungsstange, einem stabilen, ausziehbaren Anschlag und einem fein einstellbaren Klappanschlag entsteht ein Premium-Gehrungsanschlag, der wiederholgenaue Schnitte auf ein neues Genauigkeitsniveau hebt.
Präzisions-Gradkopf mit Zeiger und 90 Rastpositionen in 1°-Schritten auf jeder Seite von 0°, einschließlich 22,5°-Rastungen links und rechts. Eine integrierte Vernierskala ermöglicht die Feineinstellung in 0,1°-Schritten.
- Gehrungsstange (457,2 mm) passend für gängige T-Nuten 9,52 × 19,05 mm. Sechs einstellbare Scheiben eliminieren seitliches Spiel und sorgen für einen gleichmäßigen Lauf. Ein T-Clip an der Vorderseite hält die Stange beim Zurückziehen des Kopfes plan in der Nut.
- Aluminium-Anschlag mit großer Anlagefläche für präzise Werkstückführung. Die Teleskopverlängerung reicht bis 800,1 mm bzw. 863,6 mm mit Klappanschlag. Eine T-Nut an der Vorderseite erlaubt die Montage zusätzlicher Holzanschläge. Die kalibrierbare Skala auf dem Anschlag ermöglicht exakte Kappschnitte ohne vorheriges Anzeichnen.

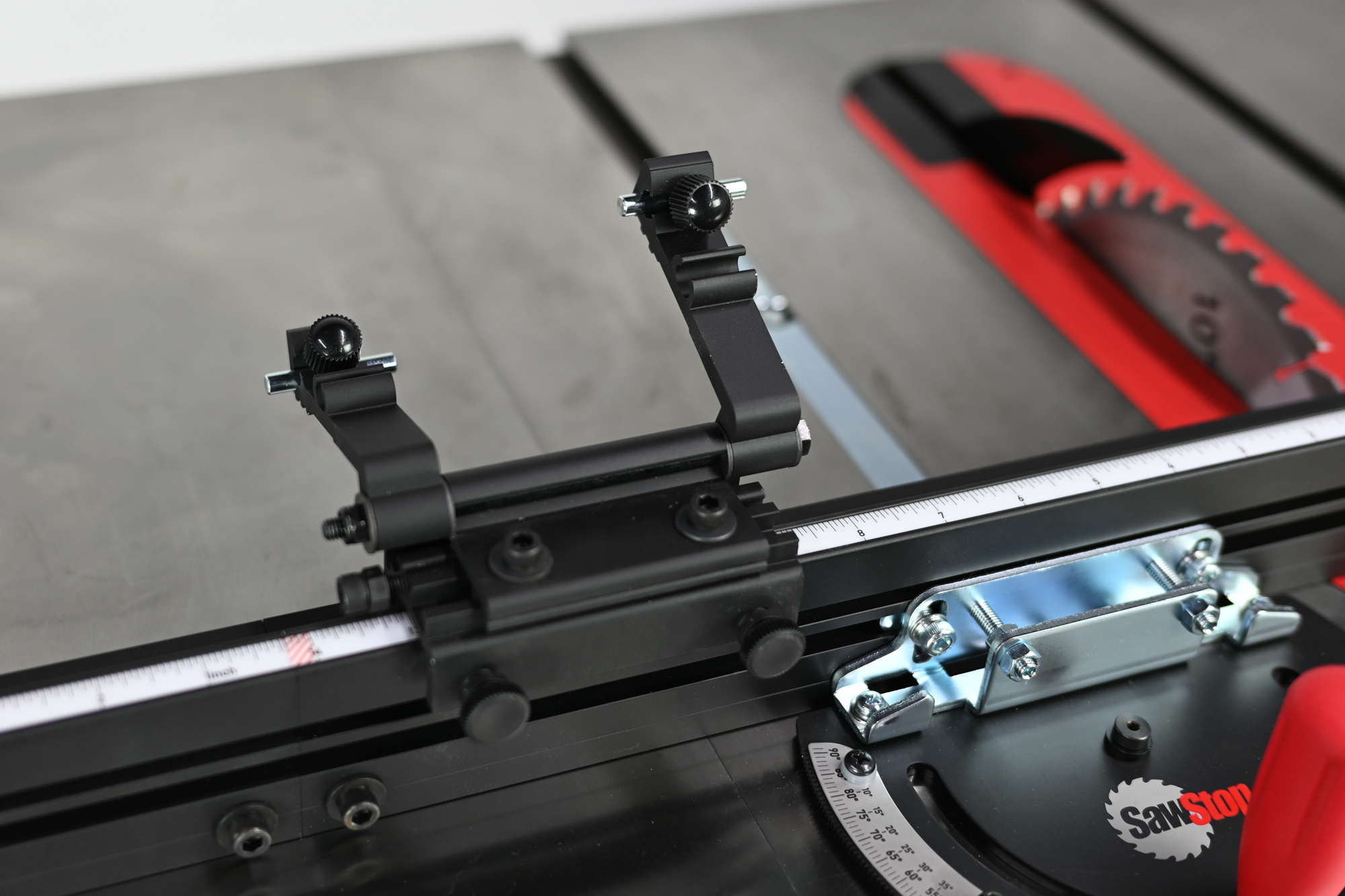

- Klappanschlag für Wiederholschnitte – Positionierung in 0,8-mm-Schritten über ein Zahn-und-Rastsystem. Die zwei Anschlagarme können unabhängig oder gekoppelt verwendet und über einen integrierten Feineinsteller exakt justiert werden.
Lieferumfang
- Gehrungsanschlag mit ausziehbarem Anschlag (vormontiert)
- Doppel-Klappanschlag
- Umkehrskala für Hauptanschlag
- Umkehrskala für Anschlagverlängerung
- Griff
- T-Clip mit Schraube (für T-Profil-Gehrungsnuten)
- Innensechskantschlüssel 3 mm
- Innensechskantschlüssel 5 mm
- (2) 38-mm-Stahlstangen
- (2) 12-mm-Sechskantschrauben
- (2) Unterlegscheiben
- (2) Rechteckmuttern
- (3) Expansionsscheiben für Gehrungsstange
- (3) Feste Scheiben für Gehrungsstange
- (3) Sechskantschrauben für Expansions- oder feste Scheiben
Technische Daten
| Technische Daten | |
|---|---|
| Winkelbereich | 90° links bis 90° rechts |
| Gehrungsstange | 9,52 × 19,05 × 457,2 mm |
| Anschlaghöhe | 60,3 mm |
| Gehrungsnuten | T-Form – 19,05 mm oben, 25,4 mm unten, 9,5 mm tief |
| Rastwinkel | 181 |
| Anschlaglänge | 463,6 mm eingefahren / 800,1 mm ausgefahren |
| Gewicht | 2,81 kg |
