DRECHSELMEISTER Befestigungsplatte für Maschinen mit hohem Bankbett
Spezialhalterung zur Befestigung von DRECHSELMEISTER Aufsatzgeräten für Maschinen mit hohem Bankbett (z.B. HAGER).Passend für folgende Ausatzgeräte:DRECHSELMEISTER Stehlünette Spezial (Art.: DDZ-3662)DRECHSELMEISTER Schnitzgerät GZ-450 (Art.: DDZ-3665)DRECHSELMEISTER Absaugvorrichtung Universal (Art.: DDZ-3749)DRECHSELMEISTER Teileinrichtung 72 / 48 / 40-Schritt (Art.: DDZ-3944)DRECHSELMEISTER Teileinrichtung 24-Schritt (Art.: DDZ-3945)DRECHSELMEISTER Holzgewinde-Schneidgerät (Art.: DDZ-4077)

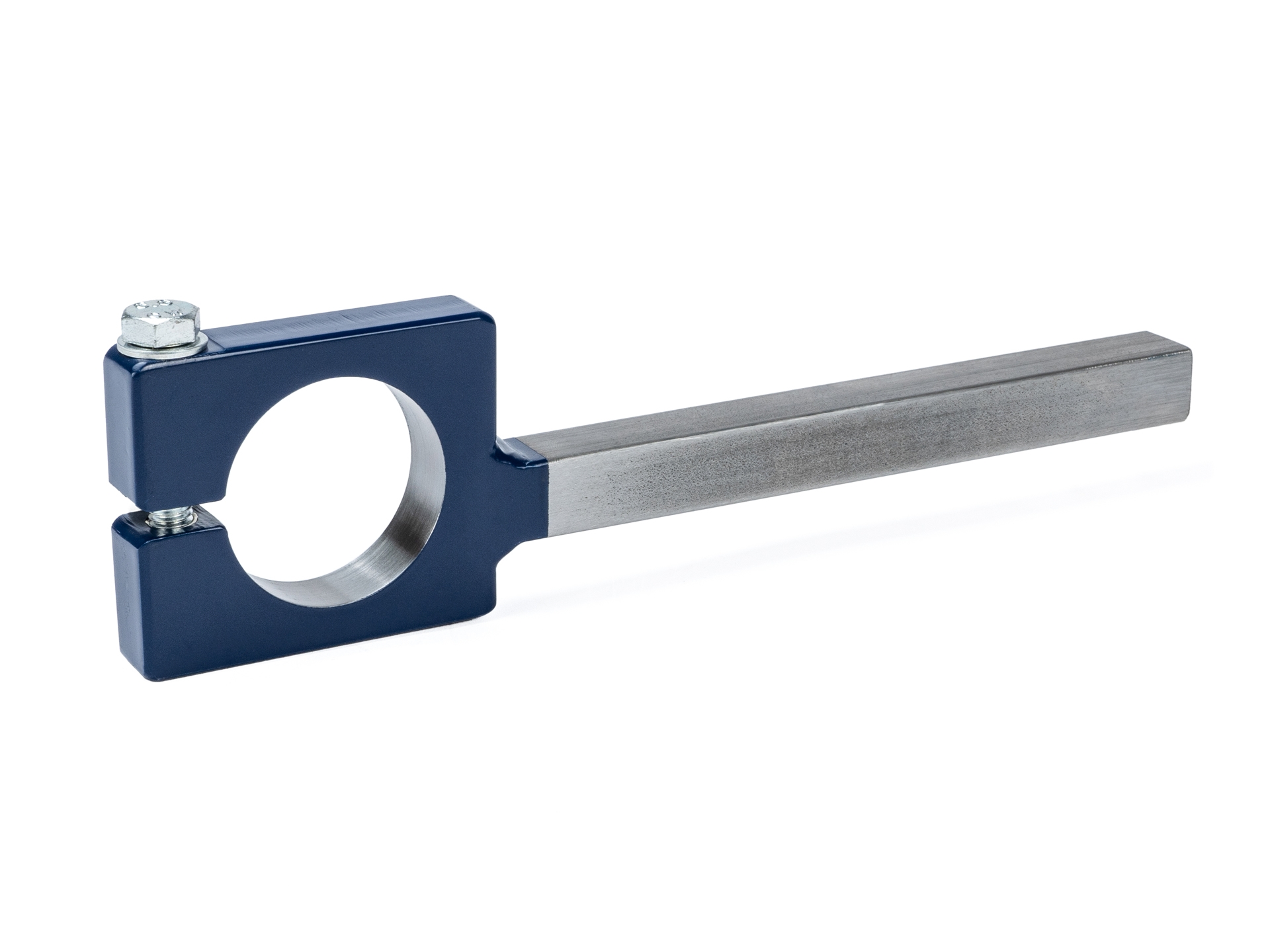

Oberfräshalterung für Kreuzsupport
Eurobund Ø 43 mm, mit 16 x 16 mm Aufnahme (ohne Oberfräse)

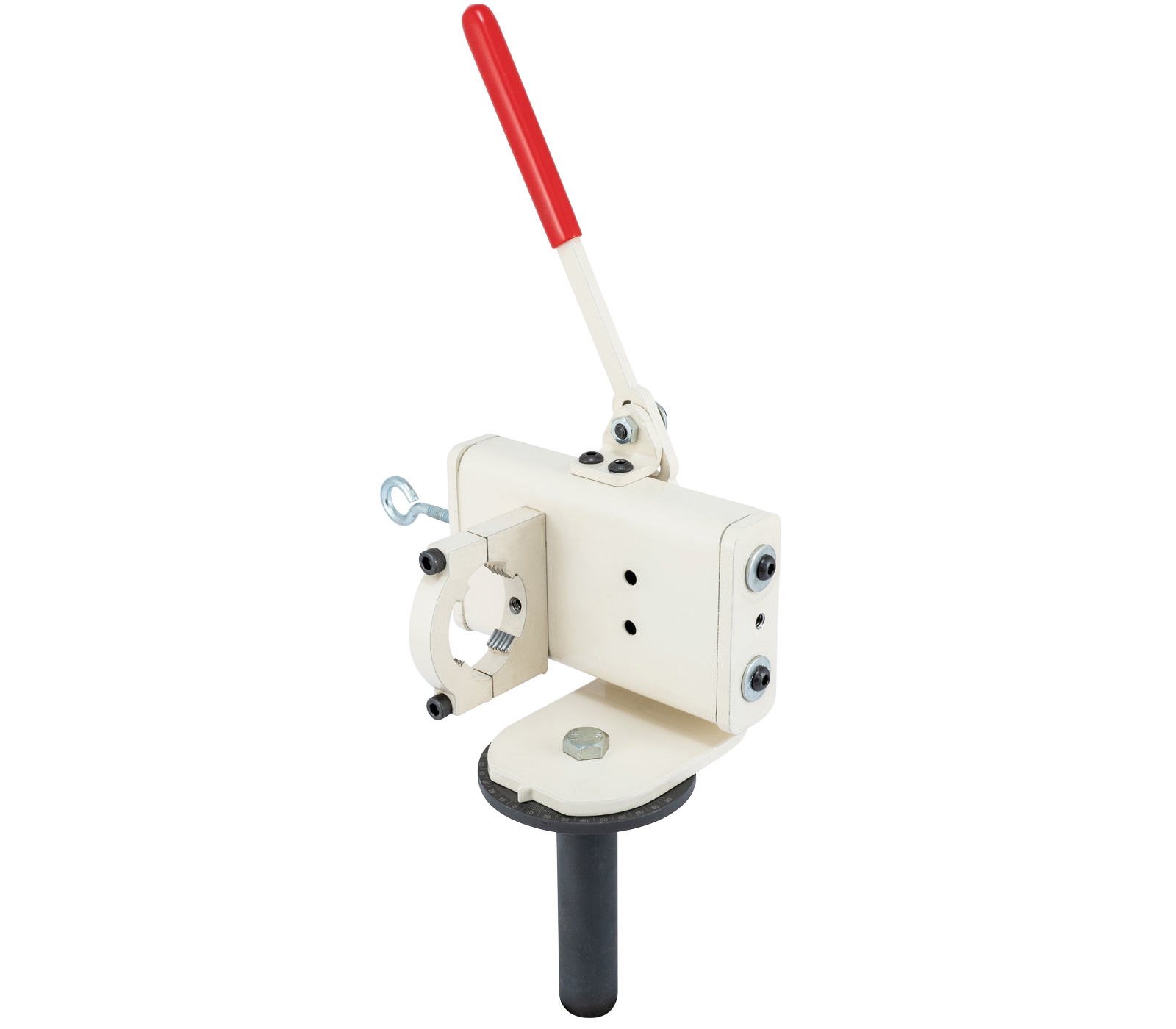

ONEWAY Bohrhalterung DrillWizard
ONEWAY DrillWizard BohrhalterungSchnell und einfach einsetzbare Bohrhalterung. Die Vorrichtung wird mittels 25,4 mm (1“) Aufnahmeschaft in das Handauflagenunterteil Ihrer Drechselbank gespannt. Eine Bohr- oder Fräsmaschine mit 43 mm Eurospannhals wird am DrillWizard befestigt. Über einen Hebel wird das Werkzeug geführt. Inklusive Maßskala mit Winkelangabe am Aufnahmeschaft. Voraussetzungen:Handauflagenunterteil 25,4 mm (1") an der DrechselbankEurospannhals 43 mm am Werkzeug Lieferumfang Schaft 25,4 mm mit Stellring und Indexplatte von -90° bis +90°Bohrvorschub mit einstellbarem Tiefenanschlag

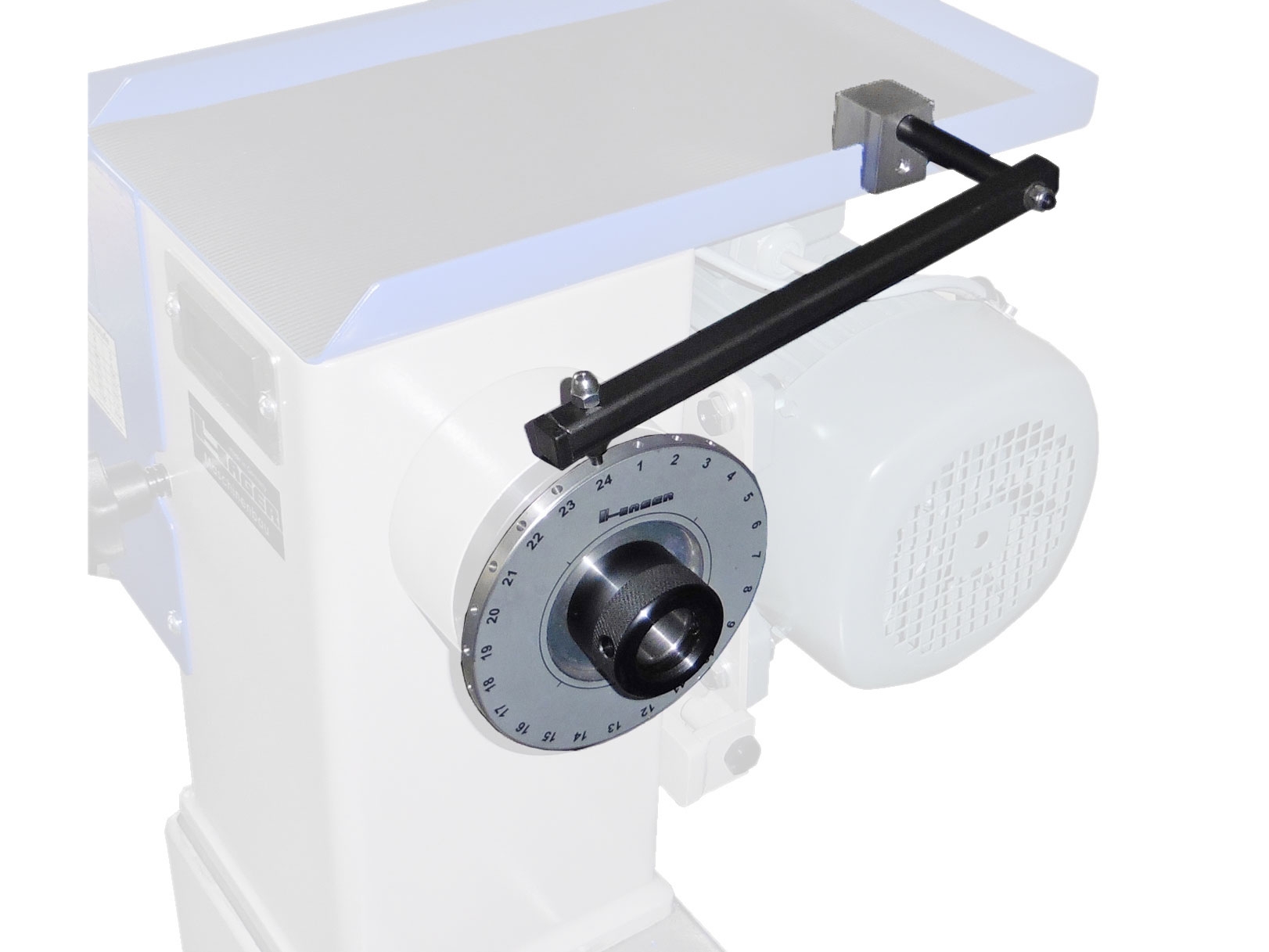

HAGER Teilscheibe 24-Schritt "Pendelarm"
Für HAGER Maschinen mit Mutter M33, konischer Raststift mit Zahlen. (Abstandhalter zu Ablage nach Angabe!)
DRECHSELMEISTER Bohr- und Fräsvorrichtung
Hochwertige Vorrichtung für Fräs- und Bohrarbeiten auf der Drechselbank. Das Gerät wird in Verbindung mit dem Handauflagenunterteil der Drechselbank verwendet. DieHalterung mit 43 mm Aufnahme kann entsprechend umpositioniert werden.Vorbereitet für gängige Fräsmaschinen bzw. Bohrmaschinen (Eurobund 43 mm). Ideal für die Verwendung in Verbindung mit einer Teileinrichtung.Technische Daten:Zapfen-Ø 16 mm (entsprechende Adapter erhältlich!)Verstellung 170 mmSchwenkbar 0 - 90 GradEURO-Aufnahme Ø 43 mm Technische Daten Zapfen-Ø 16 mm (entsprechende Adapter erhältlich!)Verstellung 170 mmSchwenkbar 0 - 90 GradEURO-Aufnahme Ø 43 mm
DRECHSELMEISTER Spezialvorrichtung DT100, 16 mm
Vorrichtung für durchbrochene Technik. Mit diesem Set können Sie die durchbrochene Technik beim Drechseln einfach und sicher anwenden.Set bestehend aus:Einstecher 2 mm mit Griff 165 mmStellring für EinstecherAuflage mit SkalaWahlweise mit Zapfen 16mm, 1" (25,4 mm) oder 30 mm#Stellring für HöheneinstellungKlemmhebelSchiebeschlitten mit 2 Anlege- bzw. Führungsstiften1 Spannplatte aus Multiplex beidseitigBei Bestellung bitte Zapfendurchmesser angeben! ▶ Video ansehen
DRECHSELMEISTER Teileinrichtung 24-Schritt
Diese hochwertig gefertigte Teileinrichtung passt dank der universellen Bankbett-Klemmscheibe auf praktisch alle gängigen Drechselbänke.Bei einem Anschlussgewinde M33 x 3,5 und 34 mm Zentrierbund kann die Teilscheibe direkt montiert werden. Bei anderen Gewinden wird ein Adapter auf M33 benötigt. Im Lieferumfang ist eine 24-Schritt Teilscheibe enthalten (Fixierung alle 15°). Die Fixierung der Scheibe erfolgt durch die Montage eines Spannfutters (nicht im Lieferumfang enthalten).Zusätzlich erhältlich:Teilscheibe 72/48 (Art. 009059)
HAGER Teileinrichtung 24-Schritt
Für Fremdfabrikate. Scheibe mit Mutter M33, mit Untergestell und Raststiftträger (mit Zahlenprägung).

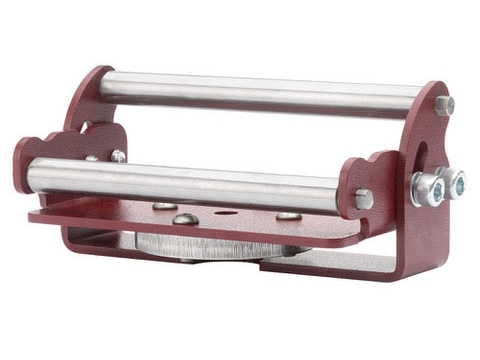

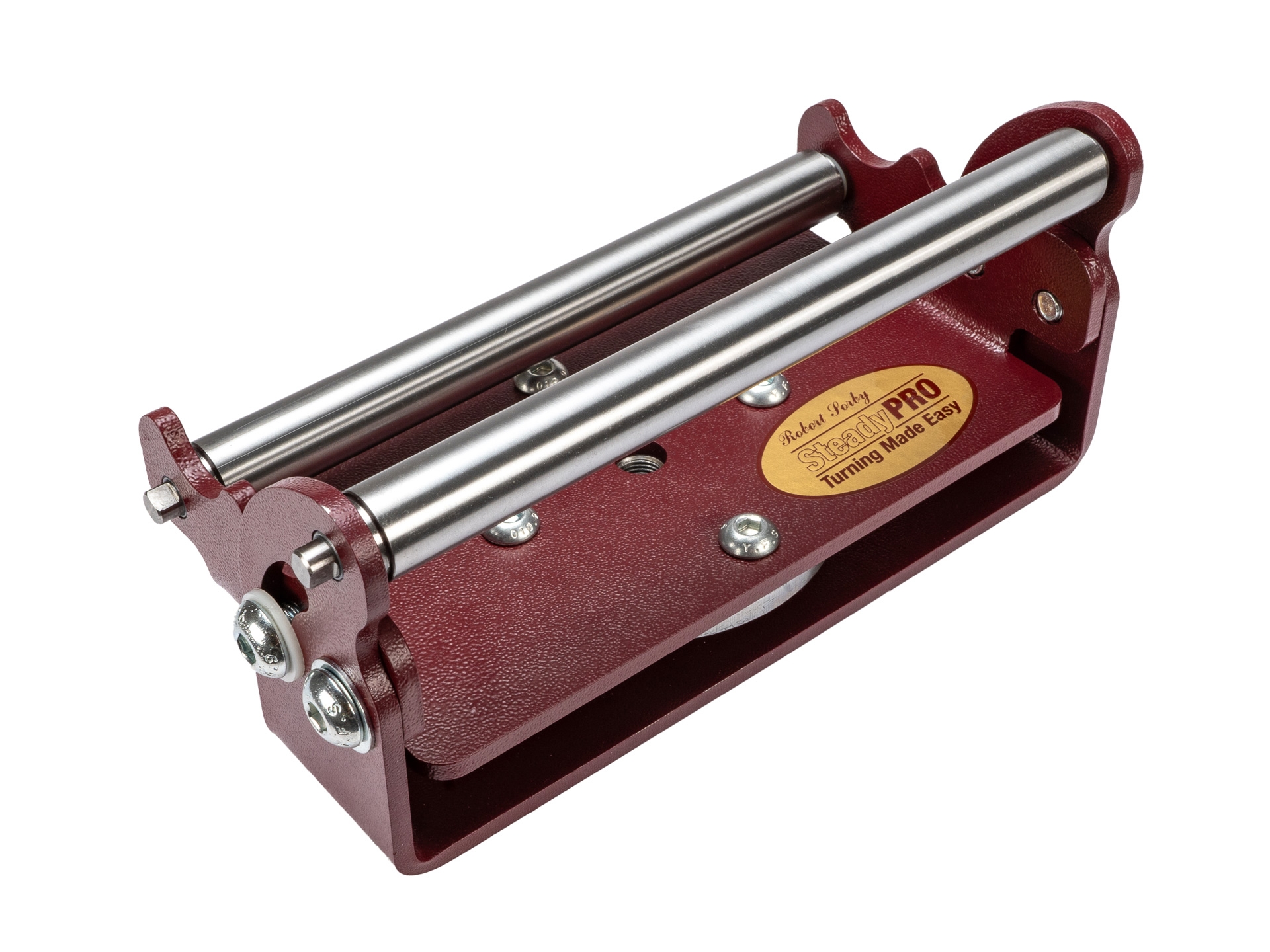

SORBY Ausdrehhilfe SteadyPRO
Die SteadyPro Ausdrehhilfe ist eine einfach zu bedienende Vorrichtung, die beim Aushöhlen und bei vielen anderen Drechselarbeiten eine zusätzliche Unterstützung für das Werkzeug bietet.Sie reduziert Vibrationen und Rattern und ist mit Schaft-Durchmesser 25,4 und 30 mm erhältlich, wodurch sie in die Handauflage der meisten Drechselbänke passt. Die Auflagerollen können einfach verstellt und an Ihr Drechselwerkzeug angepasst werden. So bietet die SteadyPro eine optimale Unterstützung für eine große Auswahl an Drechselwerkzeugen verschiedener Dimensionen, die auf horizontaler Ebene eingesetzt werden. Die SteadyPro wird zu Ihrem dritten Arm. Die SteadyPro kann m it den empfohlenen ROBERT SORBY Werkzeugen verwenden werden (z.B. Turnmaster), aber auch mit anderen Drechselwerkzeugen.(Preise ohne Werkzeug!) Lieferumfang SteadyPRO GrundgerätBefestigungszapfen für Handauflagenunterteil 25,4 mm (1")
Bohr- und Fräseinrichtung DB 190, Länge 190 mm, Zapfen 30 mm
Die Einrichtung wird in das Handauflagenunterteil gesteckt. Es kann damit gebohrt oder durch Schrägstellen der oberen Einheit gefräst werden. Mit diesem Gerät ist man unabhängig von Bohrhülsenträgern. Wir empfehlen dazu eine 24-Schritt-Teileinrichtung.Grundausstattung:Beidseitiger verstellbarer EndanschlagHöheneinstellringMit eingefräster VerdrehsicherungOhne Handauflagenunterteil, ohne Oberfräse!Erhältliche Varianten:Zapfendurchmesser 30 mm oder 25,4 mmSonderlänge 390 mm Technische Daten Zapfendurchmesser 30 mm oder 25,4 mmVerfahrweg 190 mmEURO-Aufnahme Ø 43 mmBeidseitiger verstellbarer EndanschlagHöheneinstellringMit eingefräster Verdrehsicherung
DRECHSELMEISTER Teileinrichtung 72/48/40-Schritt
Diese massive Teilscheibe mit 200 mm Durchmesser bietet eine 72-Schritt, sowie eine 48-Schritt und 40-Schritt Teilung (Fixierung alle 5° | 7,5° | 9°).Dies eröffnet unzählige Möglichkeiten bei der Bearbeitung von gedrechselten Werkstücken.Für Gewinde M33 x 3,5 (mit 34 mm Zentrierbund), bzw. wird bei anderen Gewinden ein entsprechender Adapter benötigt.Lieferung ohne Spannfutter.Die Teilscheibenfixierung wird auf dem Bankbett montiert und ist universell auf verschiedenen Drechselbänken mit unterschiedlichen Spitzenhöhen verwendbar.

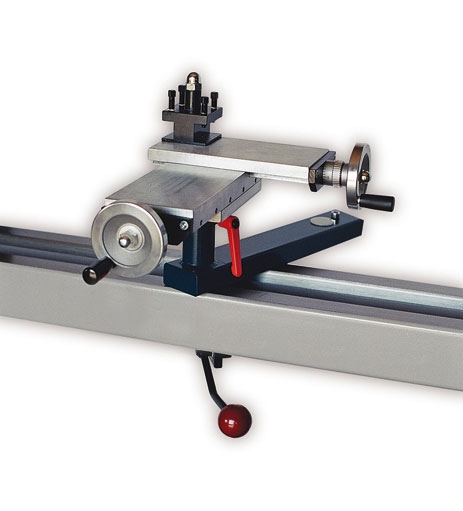

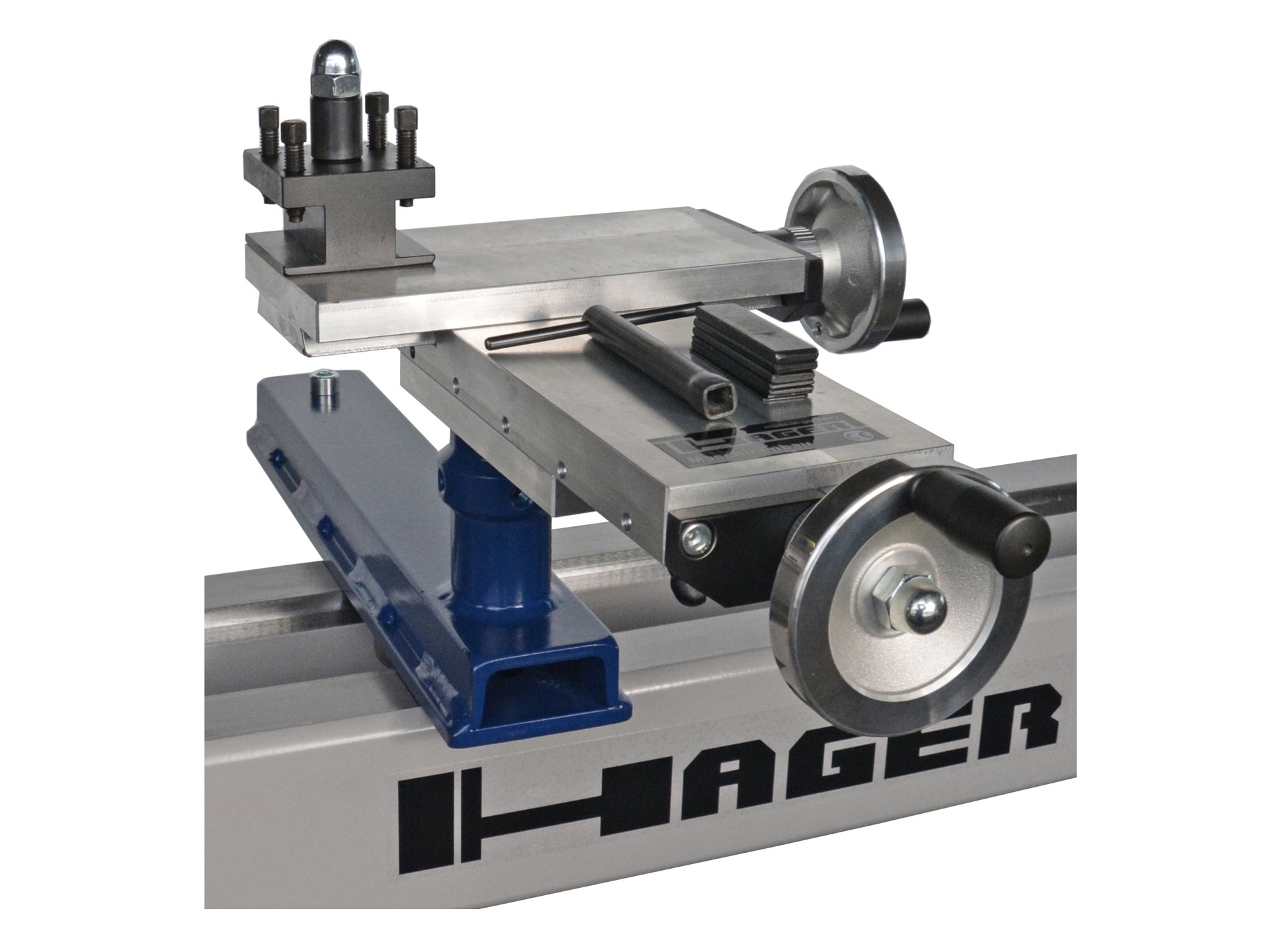

HAGER Kreuzsupport K170, 30 mm
In Aluminiumausführung mit Schwalbenschwanzführungen zum Einstecken in das Handauflagenunterteil mit Welle Ø 30 mm. (wahlweise mit Ø 25,4 mm lieferbar)Grundausstattung:HöheneinstellschraubeFeinskalierung mit GradeinteilungsskalaPlanverstellung 170 mmLängsverstellung 100 mmdrehbare Stahlhalterung für 2 Stähle 16 x 16 mmVerstellung über Trapezgewindespindel 14 x 3 mmUnterlegbleche für StähleTrapezgewindespindel in geschlossener AusführungAufbauhöhe ab Handauflage 79 mmGesamtgewicht ca. 5,7 kg
HAGER Ringdrehvorrichtung R50
Hochwertige, eigenständige Vorrichtung zum Drehen von Ringen.Das Arbeitsprinzip ist ähnlich der Kugeldrehvorrichtung HKD120. Es wird dabei nur der Drehpunkt aus der Mitte gekurbelt. Ein Teller wird auf die Verlängerungswelle geschraubt. So können aus einem Teller mehrere Ringe herausgearbeitet werden. Der Vorteil gegenüber dem R30 Gerät ist die Verstellung über Handkurbel und Maßskala. 2 Einstellschrauben dienen zur exakten Winkeleinstellung zwischen dem Maschinenbett auf 90°. Wird der Drehpunkt auf 0 gestellt, können auch Kugeln von ca. 8 - 120 mm hergestellt werden.Details:Ringgröße stufenlos verstellbar über Gewindespindel mit MaßskalaRingdurchmesserstufenlos verstellbarTiefenanschlagHartmetallwendeplattenstahl mit HalterRingdrehverlängerungswelle passend für M33 x 3,5 (DIN 800)Inkl. Schraub und KlemmscheibeWichtig:Auch für andere Fabrikate (nicht HAGER) lieferbar! Bitte fragen Sie uns! Für Fremdfabrikate mit Bettanpassung ist eine Skizze, sowie Hersteller- und Typenangabe erforderlich.

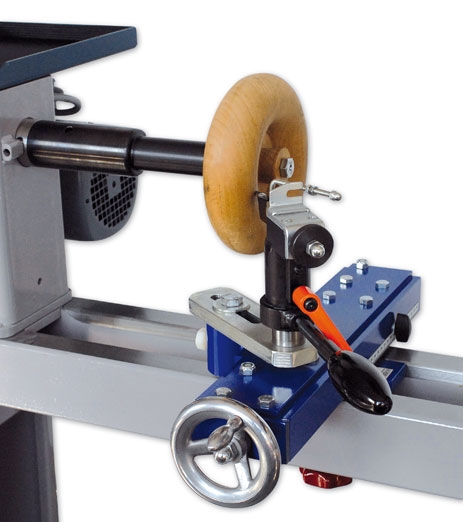

HAGER Ringdrehvorrichtung R50 für Fremdfabrikate
Hochwertige, eigenständige Vorrichtung zum Drehen von Ringen.Das Arbeitsprinzip ist ähnlich der Kugeldrehvorrichtung HKD120. Es wird dabei nur der Drehpunkt aus der Mitte gekurbelt. Ein Teller wird auf die Verlängerungswelle geschraubt. So können aus einem Teller mehrere Ringe herausgearbeitet werden. Der Vorteil gegenüber dem R30 Gerät ist die Verstellung über Handkurbel und Maßskala. 2 Einstellschrauben dienen zur exakten Winkeleinstellung zwischen dem Maschinenbett auf 90°. Wird der Drehpunkt auf 0 gestellt, können auch Kugeln von ca. 8 - 120 mm hergestellt werden.Details:Ringgröße stufenlos verstellbar über Gewindespindel mit MaßskalaRingdurchmesserstufenlos verstellbarTiefenanschlagHartmetallwendeplattenstahl mit HalterRingdrehverlängerungswelle passend für M33 x 3,5 (DIN 800)Inkl. Schraub und KlemmscheibeWichtig: Version für Drechselmeister Drechselbänke, bitte Typ beim Kauf angeben.

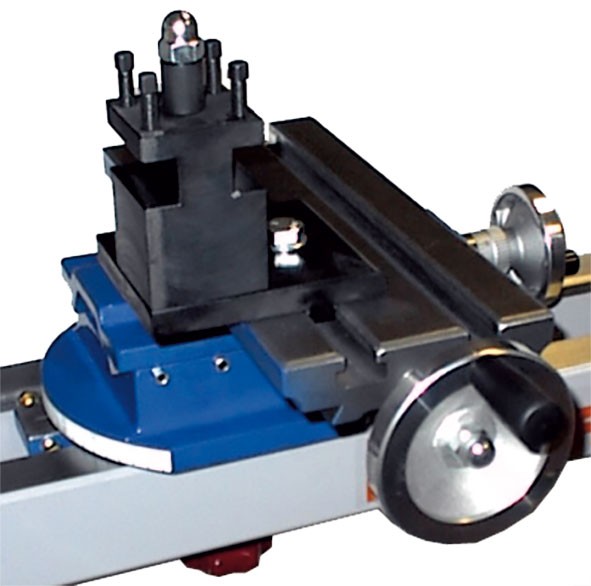

HAGER Kreuzsupport K230 für HAGER Fabrikate
In Graugussausführung mit Schwalbenschwanzführung, schwenkbar mit Gradeinteilung. (Für die jeweilige Anpassung bitte Hersteller und Typenbezeichnung der Maschine angeben!)Technische Daten: Feinskalierung mit Gradeinteilungsskala Planverstellung 230 mm mit zusätzlicher Stahlhalterverschiebung Längsverstellung 130 mm Drehbare Stahlhalterung für 2 Stähle 16 x 16 mm Unterlegbleche für Stähle Verstellung über geschlossene Trapezgewindespindel 14 x 3 mm Ab Spitzenhöhe 155 mm aufbaubar Aufbauhöhe über Drehbankbett: 118 mm Gewicht ca. 21 kg Technische Daten Feinskalierung mit GradeinteilungsskalaPlanverstellung 230 mm mit zusätzlicher StahlhalterverschiebungLängsverstellung 130 mmDrehbare Stahlhalterung für 2 Stähle 16 x 16 mmUnterlegbleche für StähleVerstellung über geschlossene Trapezgewindespindel 14 x 3 mmAb Spitzenhöhe 155 mm aufbaubarAufbauhöhe über Drehbankbett: 118 mmGewicht ca. 21 kg
