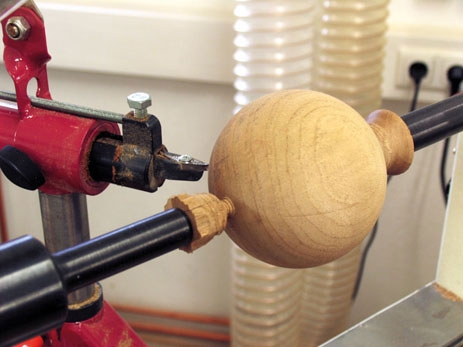

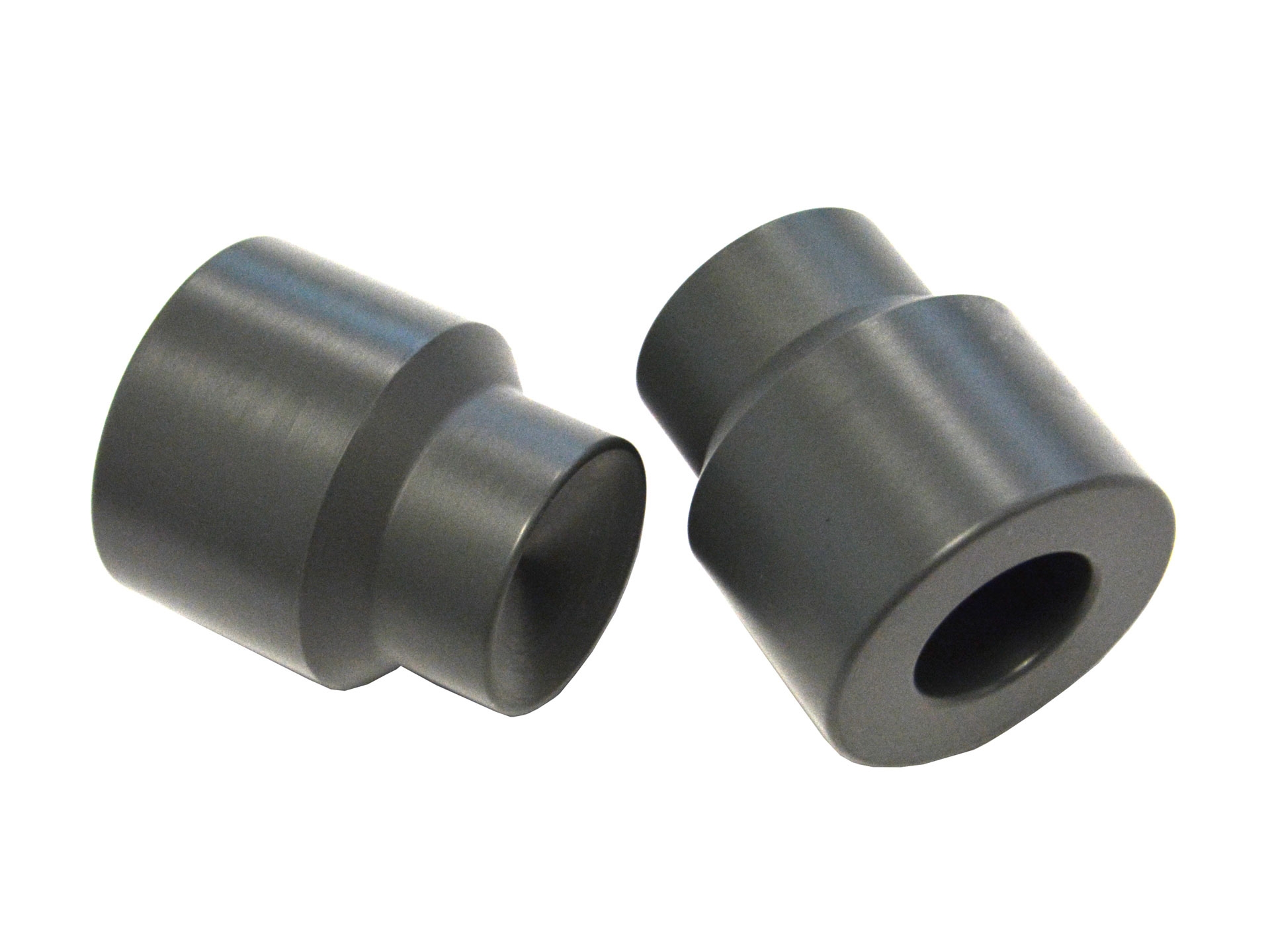

Kugeldrehschalen "Standard" D = 50 mm (2 Stk.)
Passendes HAGER Zubehör für unterschiedliche Kugeldrehvorrichtungen!Ersatz-Kugeldrehschalten:Es werden jeweils 2 Stk. geliefert, aus Kunsstoff gefertigt.Spindelseitig mit Innendurchmesser 24 mmReitstockseitig mit Innendurchmesser 20 mmOptimale Verwendung mit HAGER Vierzackmitnehmer VERLÄNGERT und HAGER Mitlaufkörner VERLÄNGERT (Beide sind optional erhältlich und NICHT im Lieferumfang enthalten).Vierzackmitnehmer VERLÄNGERT:In MK2 und MK3 erhältlich.Für die Kugeldrehschalen wird der Durchmesser 24 mm verwendet.MK2: 150 mm (Art. 023400)MK3: 150 mm (Art. 023380)Mitlaufkörner VERLÄNGERT:In MK2 und MK3 erhältlich.Für die Kugeldrehschalen wird der Durchmesser 20 mm verwendet.MK2: 200 mm (Art. 023404)MK3: 220 mm (Art. 023403)Weitere Kugeldrehschalen in "Riesen"-Ausführung auf Anfrage!

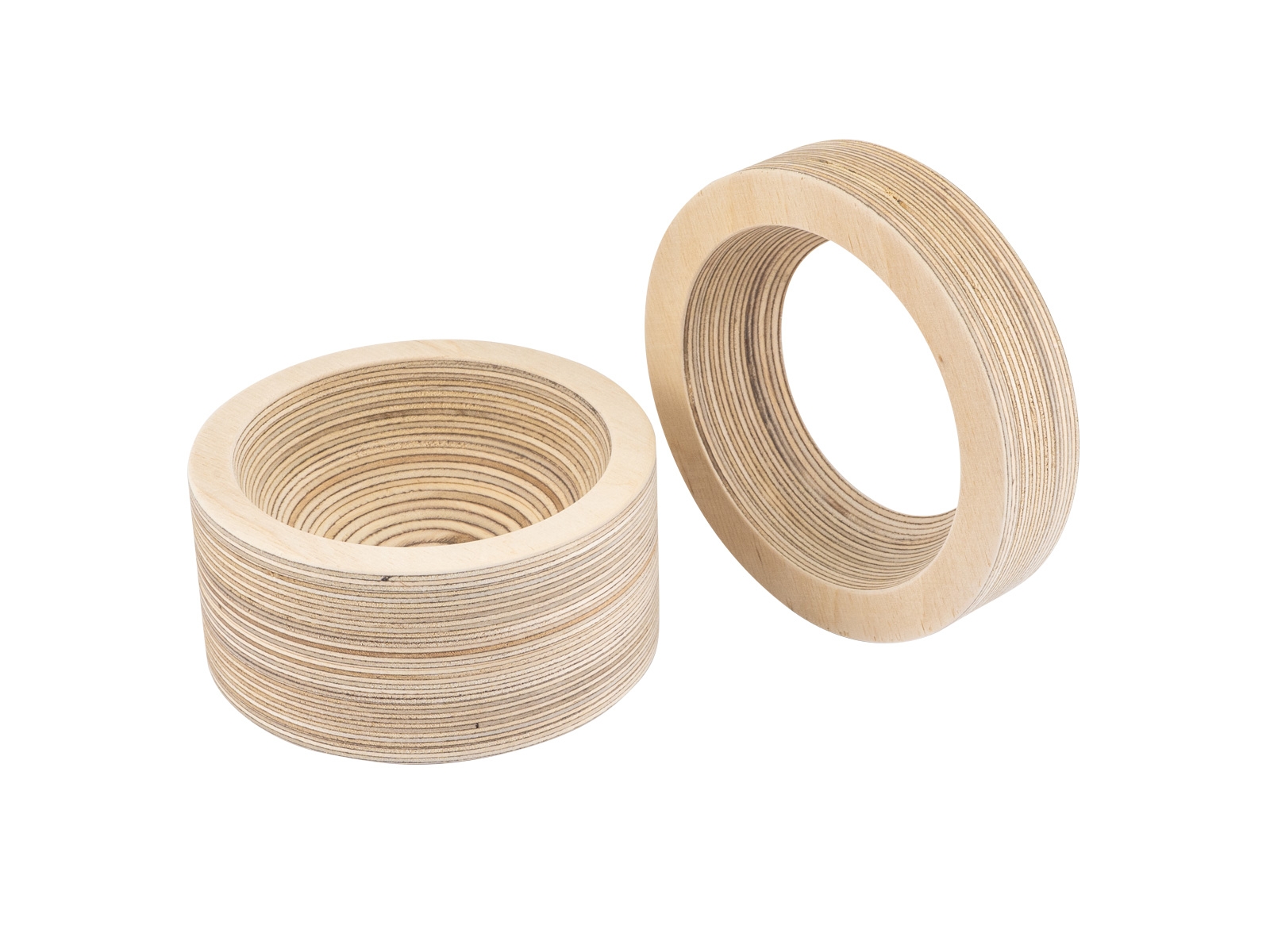

WIEDEMANN Spannscheiben KSF029, 100 mm
Spezielle Spannscheiben passend zum KSF020 Kugelspannfutter.Mit diesen Spannscheiben lässt sich eine 100 mm Kugel durch eine größe Auflagefläche gegenüber den Standard-Spannscheiben besser spannen. Auch bestens für das Spannen von chinesischen Kugeln geeignet, durch den Formschluss wird auch ein Verrücken oder sogar Zerdrücken der Kugeln verhindert. Lieferumfang:2-teiliges Spannscheiben SETKSF020 Kugelspannfutter nicht im Lieferumfang enthalten. ▶ Video ansehen

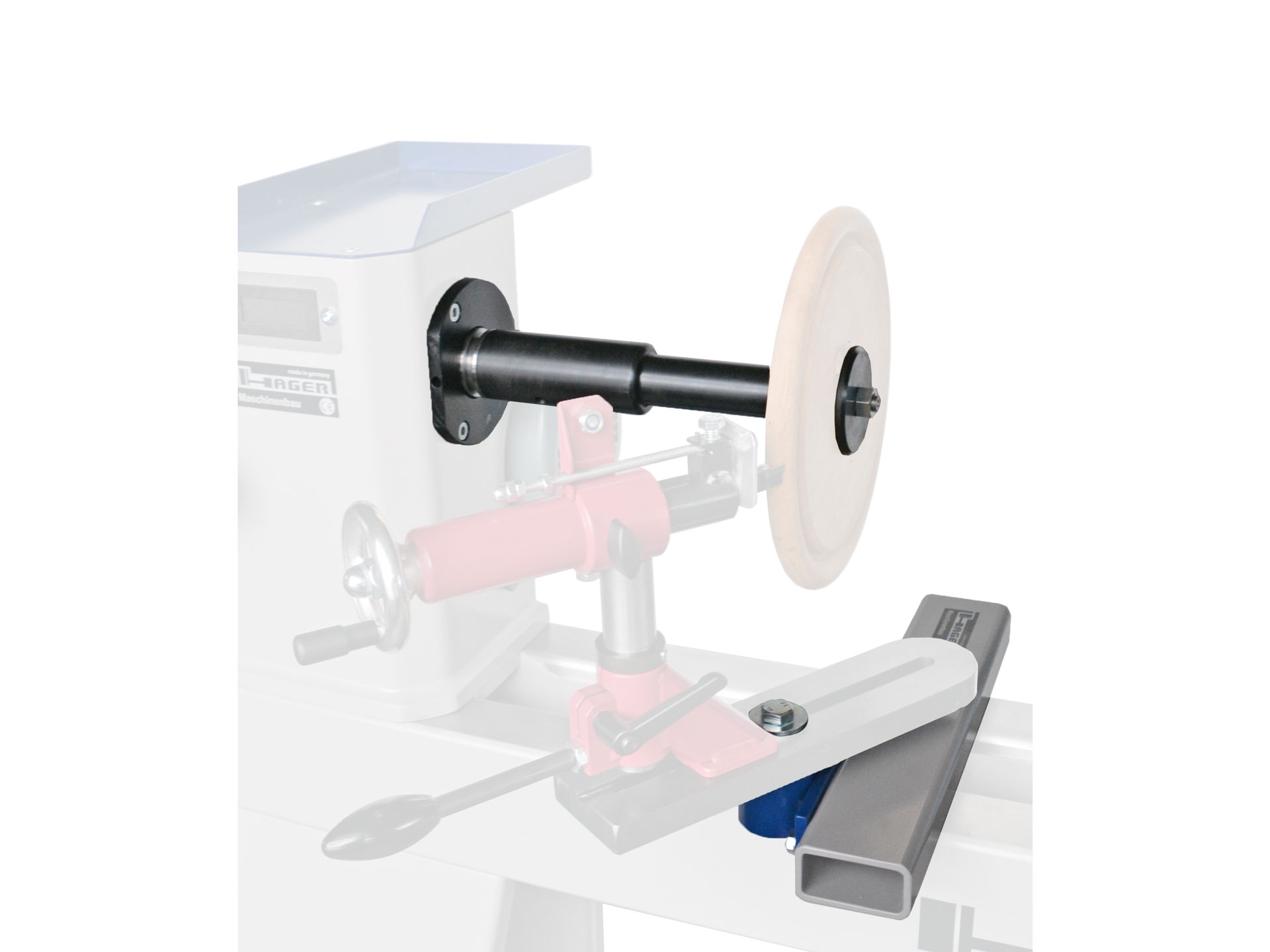

HAGER Ringdrehvorrichtungsaufsatz für HKD120A
(Zusatzgerät für HKD120) Als Ergänzung zur Kugeldreheinrichtung HKD120A - zum Drehen von Ringen.Ringdurchmesser:260 mm bei Spitzenhöhe 200 mm310 mm bei Spitzenhöhe 225 mmPreis ist inkl. Ringdrehverlängerungswelle mit Anschluss M33, Haltescheibe und Schraube (Gesamtlänge 220 mm).

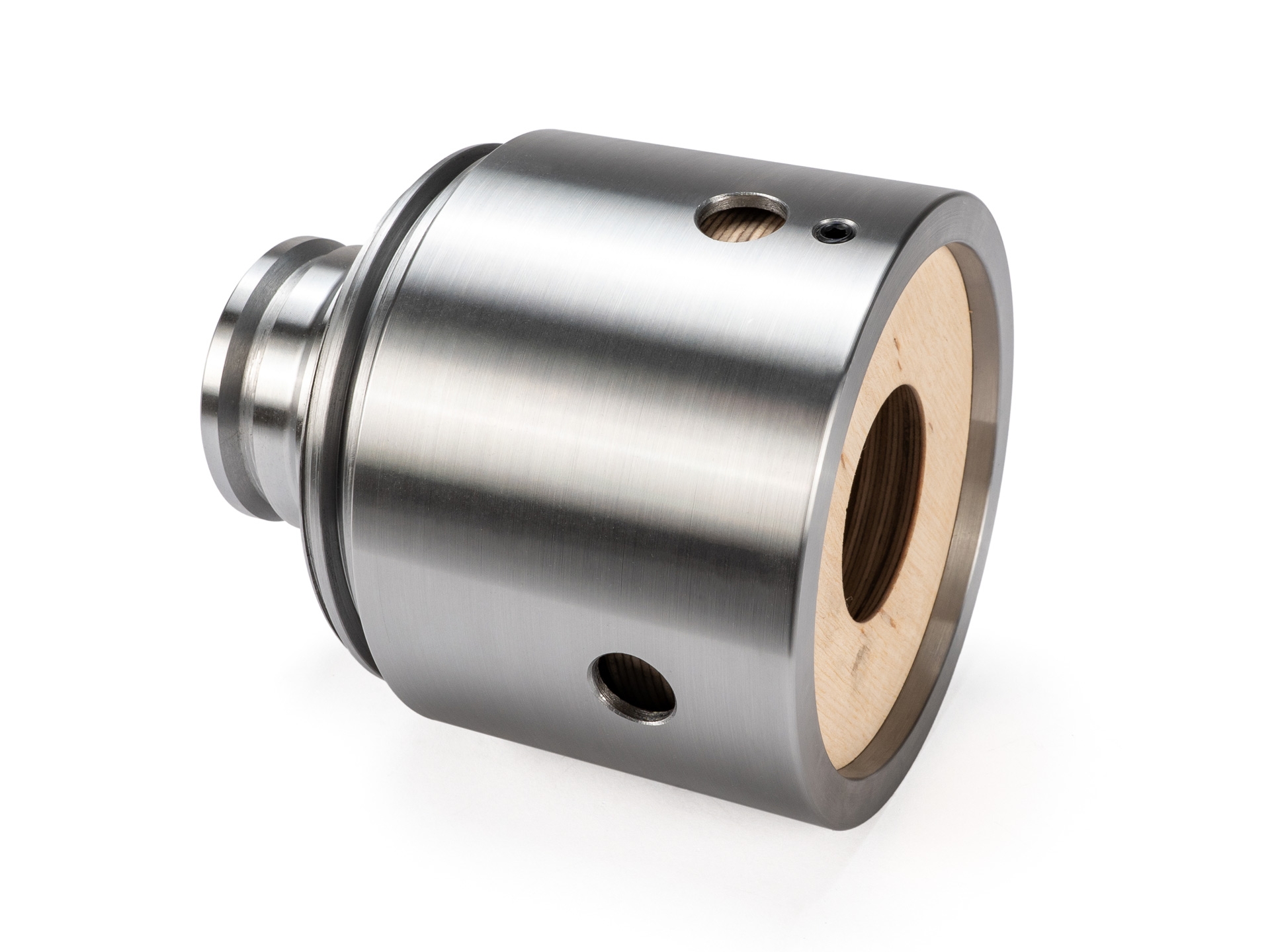

WIEDEMANN Kugelspannfutter KSF010
Mit diesem Kugelspannfutter lassen sich hervorragend die stehen gebliebenen Zapfen beim Kugeldrehen (durch Spannen zwischen den Spitzen) abdrehen. Die fast fertige Kugel (bis Durchmesser 80 mm) wird dabei im Kugelspannfutter fixiert.Lieferumfang2-teiliges FutterAufnahme M33x3,5 mm3-teiliges Multiplex Ringeset (2 verschiedene Größen) Lieferumfang 2-teiliges FutterAufnahme M33x3,5 mm3-teiliges Multiplex Ringeset (2 verschiedene Größen) ▶ Video ansehen
CARTER Kugeldrehvorrichtung PERFECT SPHERE, 125 mm | ca. 200 mm | MINITEC
Speziell geeignet für Maschinen mit einem Bankbett aus Guss (DRECHSELMEISTER, JET und vergleichbare Drechselbänke mit Gussbankbett...)Sehr hochwertig ausgeführte Vorrichtung, erzeugt in den USA. Mit dieser Vorrichtung können sowohl Kugeln, als auch konkave Formen gedrechselt werden.Für das Herstellen von Kugeln mit Durchmessern von ca. 25 mm bis 350 mm.Der max. mögliche Kugeldurchmesser ist der Drehdurchmesser der Maschine abzüglich 51 mm.Die jeweilige Spitzenhöhe der geeigneten Maschinen finden Sie in der Spalte an erster Stelle, den max. Drehdurchmesser (der Kugel) an zweiter Stelle. Marke / Hersteller / Produktverantwortlicher:Carter Products Company2871 Northridge Drive, NW, 49544 MI,Grand RapidsUSA

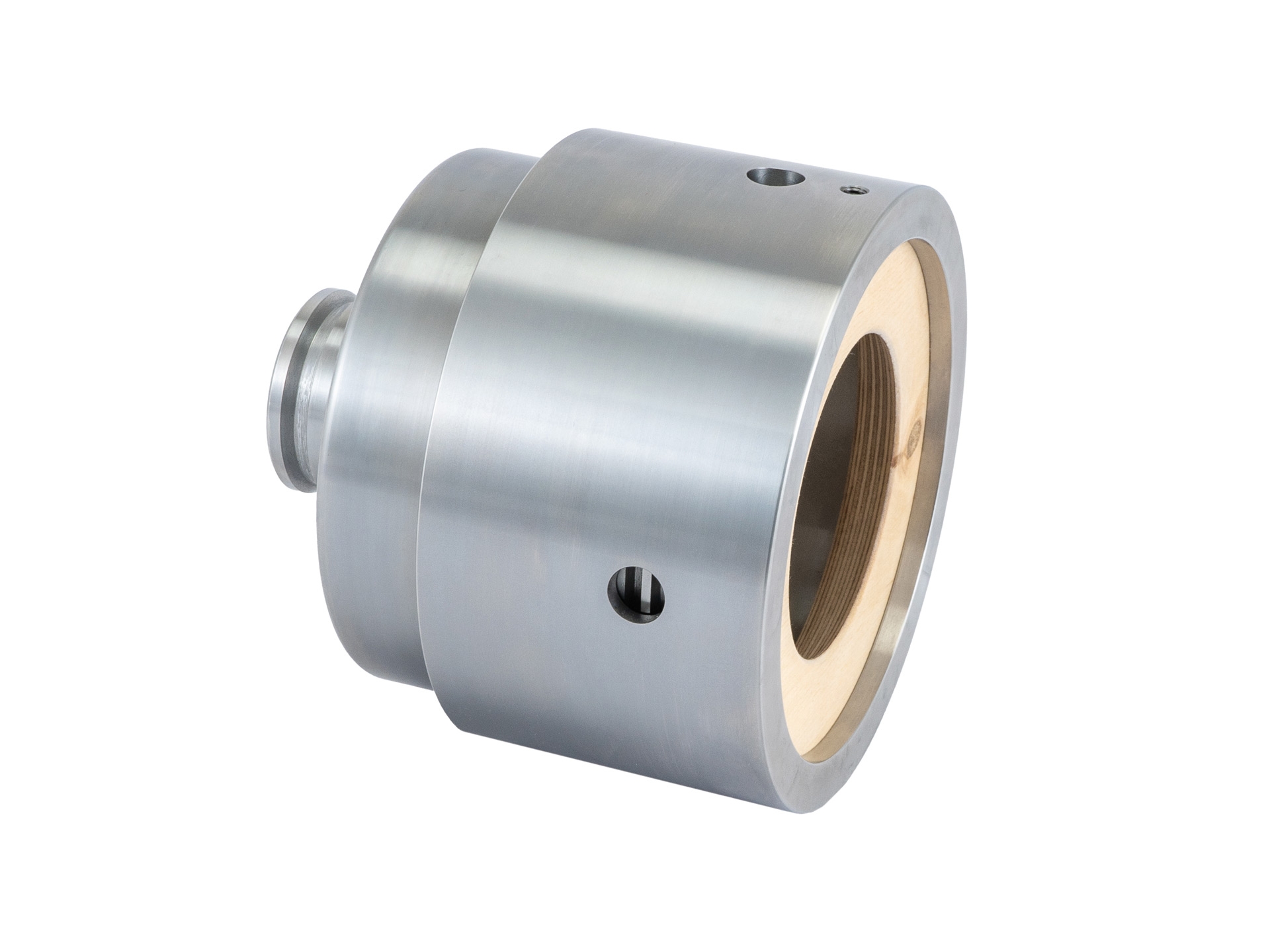

WIEDEMANN Kugelspannfutter KSF020
Mit diesem Kugelspannfutter lassen sich hervorragend die stehen gebliebenen Zapfen beim Kugeldrehen (durch Spannen zwischen den Spitzen) abdrehen. Die fast fertige Kugel (bis Durchmesser 120 mm) wird dabei im Kugelspannfutter fixiert.Der kleinstmögliche Kugeldurchmesser mit dem mitgelieferten Spannscheiben beträgt 95 mm.Lieferumfang:2-teiliges FutterAufnahme M33x3,5 mm mit ASR-(Euro-)Ablaufsicherungsnut2-teiliges Multiplex Ringeset Lieferumfang 2-teiliges FutterAufnahme M33x3,5 mm mit ASR-(Euro-)Ablaufsicherungsnut2-teiliges Multiplex Ringeset ▶ Video ansehen

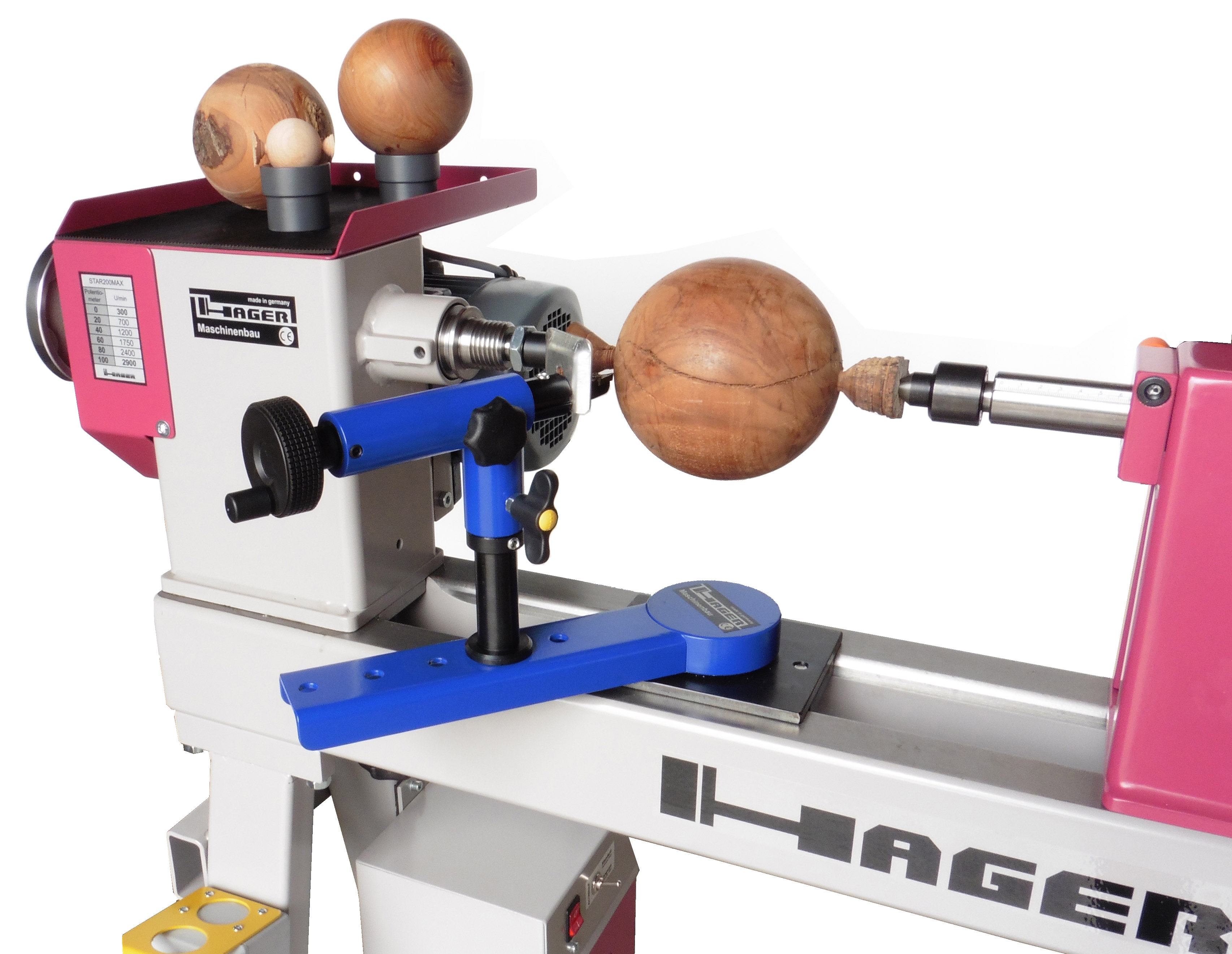

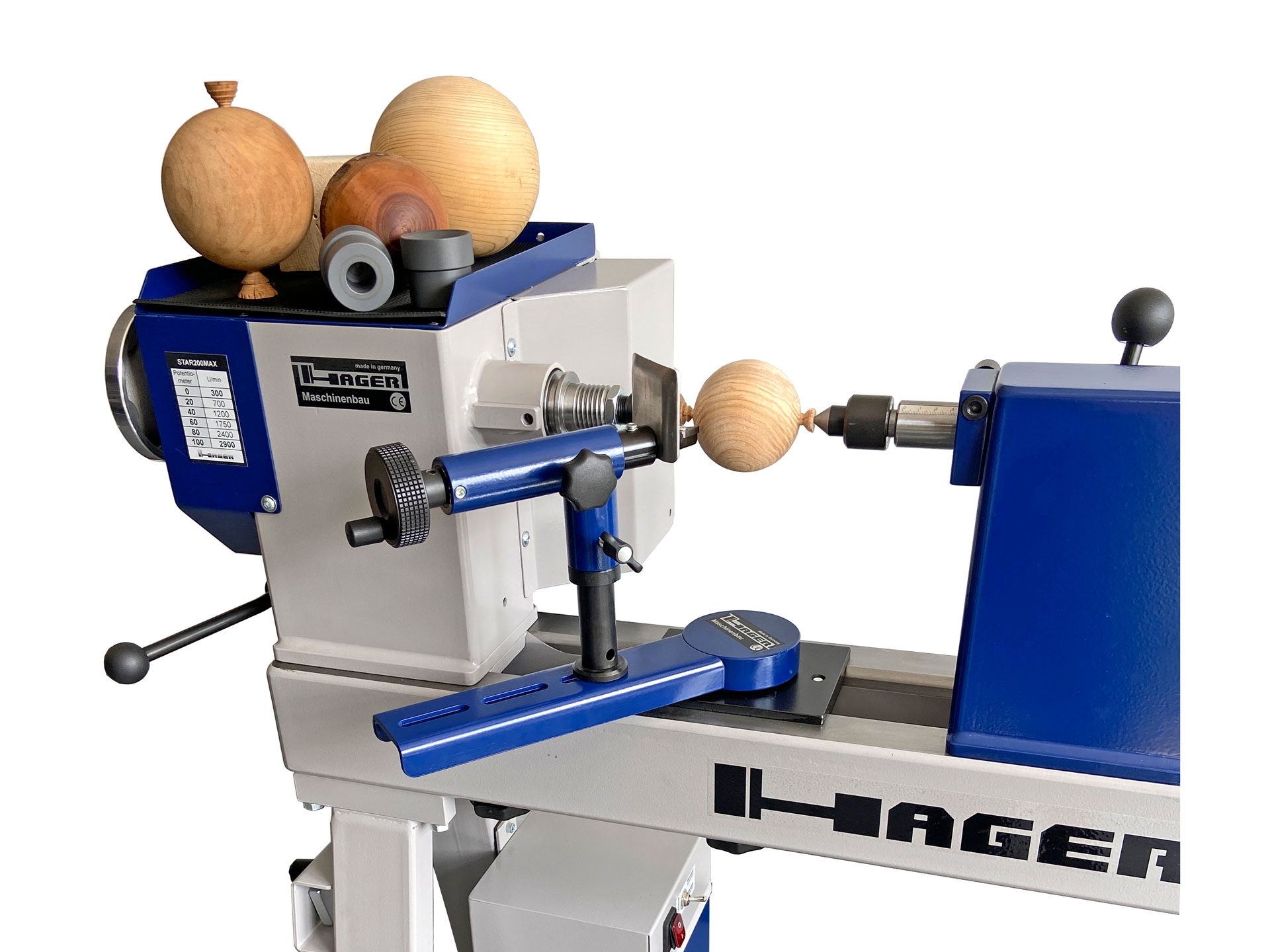

HAGER Kugeldrehvorrichtung HKD100 - für Fremdfabrikate
Einfach zu bedienende Kugeldrehvorrichtung in bewährter HAGER-Qualität - für verschiedene Drechselbänke geeignet.Highlights:Stufenlos einstellbar (ohne Schablone) für Kugeln ab ca. Ø 8mmSpielfreie Spezialkugellagerführung mit einstellbarer BremseAufbauhöhe 39mmAbstandseisen einstellbar für exakte MitteneinstellungSchwenkbare Pinolenzustellung mit Pinolenweg 50mm und FeststellschraubeHöheneinstellung über StellringEinheit nach oben herausziehbar für schnelle SchwenkbewegungSpäneabweisblech schnell abnehmbarGewicht 6,8 kgBitte bei Bestellung Maschinentyp oder Abmessungen angeben:SpitzenhöheBettabstandSteghöhe Lieferumfang Grundausstattung: 1 Stahlhalter 12x12mm mit Hartmetallwendeplatte HW082 Kunststoffschalen AußenØ 50mm zum Schleifen mit InnenØ 20 u. Ø24mm BedienungsanleitungJe nach Typ: Klemmung/Halteplatte nach Drehbankbett ▶ Video ansehen
![HAGER Kugeldrehvorrichtung HKD120A [für Hager / bis Spitzenhöhe: 225 mm (z.B. HDD180, STAR, HDE49)]](https://ballas-shop.de/media/c2/b3/9b/1771704879/ballas_023498_1.jpg?ts=1771704879 "HAGER Kugeldrehvorrichtung HKD120A [für Hager / bis Spitzenhöhe: 225 mm (z.B. HDD180, STAR, HDE49)]")

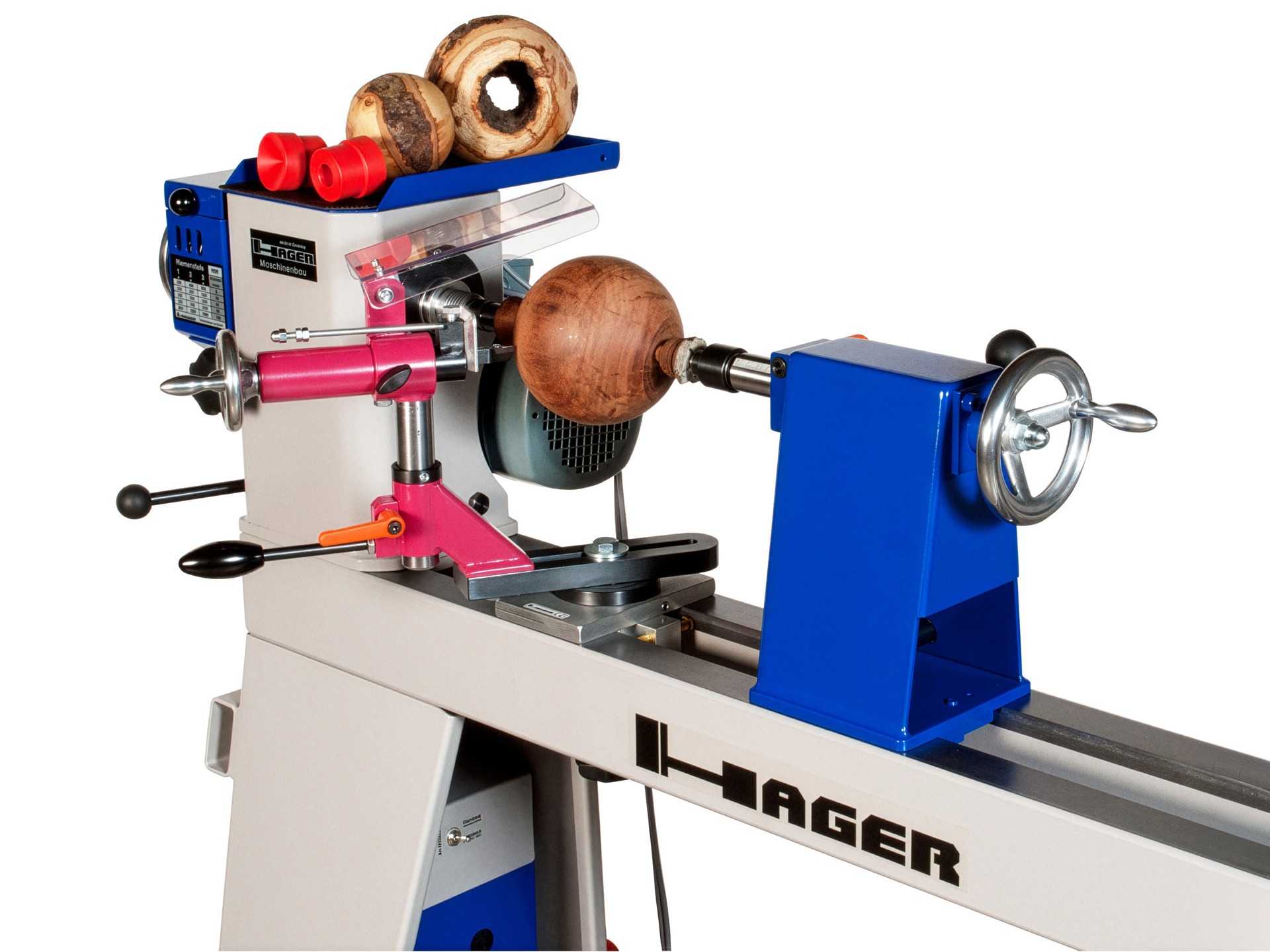

HAGER Kugeldrehvorrichtung HKD120A [für Hager / bis Spitzenhöhe: 225 mm (z.B. HDD180, STAR, HDE49)]
Die meistverkaufte Kugeldrehvorrichtung aus unserem Programm! Mit der HAGER HKD120A Vorrichtung werden schnell und einfach Kugeln hergestellt. Die Größe der jeweils herstellbaren Kugel ist abhängig von der Spitzenhöhe der Drechselmaschine, auf der das Gerät aufgebaut wird. Der Aufbau-Höhenverlust ist dabei nur 57 mm (bei Aufbau auf HAGER Maschinen)Die Kugeln werden in einem einzelnen Einspannvorgang bis auf kleine Zäpfchen komplett fertiggestellt. Dies geschieht durch beidseitiges Schwenken der oberen Stahlhaltereinheit. Mit den beiden Kunststoffschalen kann die Kugel dann noch einmal zum Fertigschleifen eingespannt werden. Eine einstellbare Bremse sorgt für feinfühliges Arbeiten.Für mehr Bewegungsfreiheit beim Arbeiten empfehlen wir einen verlängerten HAGER Vierzackmitnehmer (optional erhältlich!)Die HAGER Kugeldreheinrichtung passt auf fast jede gängige Drechselbank am Markt. Für andere (nicht HAGER) Fabrikate (z.B. mit Gussrippen zwischen dem Bankbett) werden Sonderhalterungen und Sonderklemmungen angeboten. Bei einer Spitzenhöhe von z.B. 200 mm sind Kugeln mit Durchmesser von bis zu 285 mm herstellbar. Für Spitzenhöhen ab ca. 250 mm wird die Kugeldrehvorrichtung in einer verstärkten Ausführung geliefert.Auch für andere Fabrikate lieferbar! Bitte fragen Sie uns!Für Fremdfabrikate mit Bettanpassung ist eine Skizze, sowie Hersteller- und Typenangabe erforderlich.)Kugeldreheinrichtung für Groß-Drechselmaschinen (für Kugeldrehdurchmesser bis 1.000 mm) ebenfalls auf Anfrage lieferbar! Lieferumfang Grundausstattung:1 Stahlhalter 12 x 12 mm mit HW-Wendeplatte2 Kunststoffschalen mit Außendurchmesser 50 mm (Bohrung 24 mm / bzw. 20 mm)Aufsteckbarer SpäneabweiserPlexiglasschutz schwenkbarHöheneinstellringTiefenanschlag ▶ Video ansehen

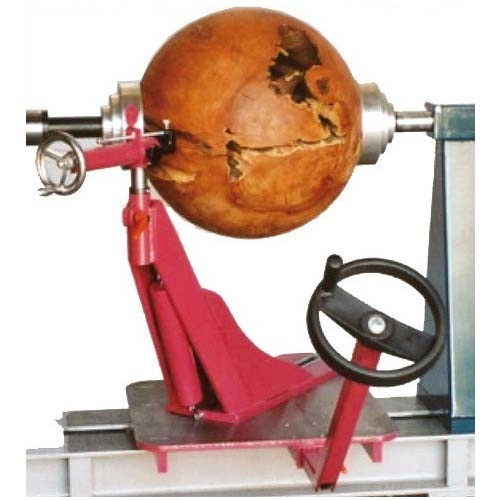

HAGER Kugeldrehvorrichtung HKD565
Passend für die Kopfdrehbank KHDE1130!Für die Herstellung von großformatigen Kugeln mit einem Durchmesser von ca. 150 - 920 mm.
