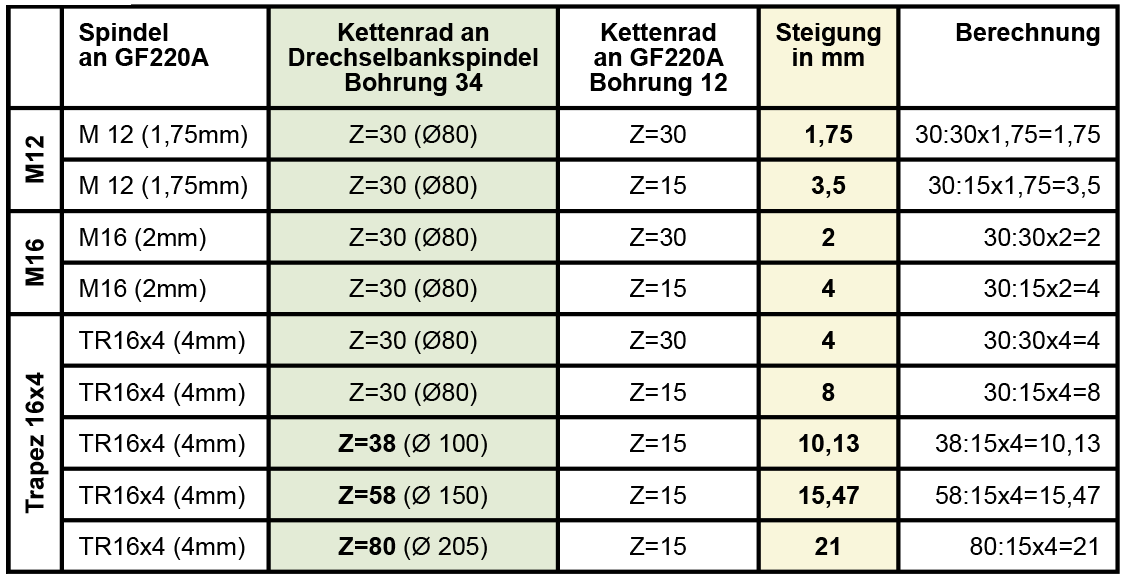

Steigung 10,1 mm über Kettenrad Z38
Durch die Änderung des verwendeten Kettenrades wird die Steigung des Gewindes angepasst.
Ersatzfräser für GZ 4077
Ersatzfräser für das DRECHSELMEISTER Holzgewinde-Schneidgerät GZ 4077!
Gewindefräser - HSS-Spitzfräser 60°
Als passendes Zubehör für das HAGER Gewindefräsgerät GF400A
DRECHSELMEISTER Muttergewinde für Steigung 3,5 mm
Zusätzliches Muttergewinde, um mit dem Holzgewinde-Schneidgerät DRECHSELMEISTER GZ 4077 Spitzgewinde mit einer Steigung von 3,5 mm zu schneiden.

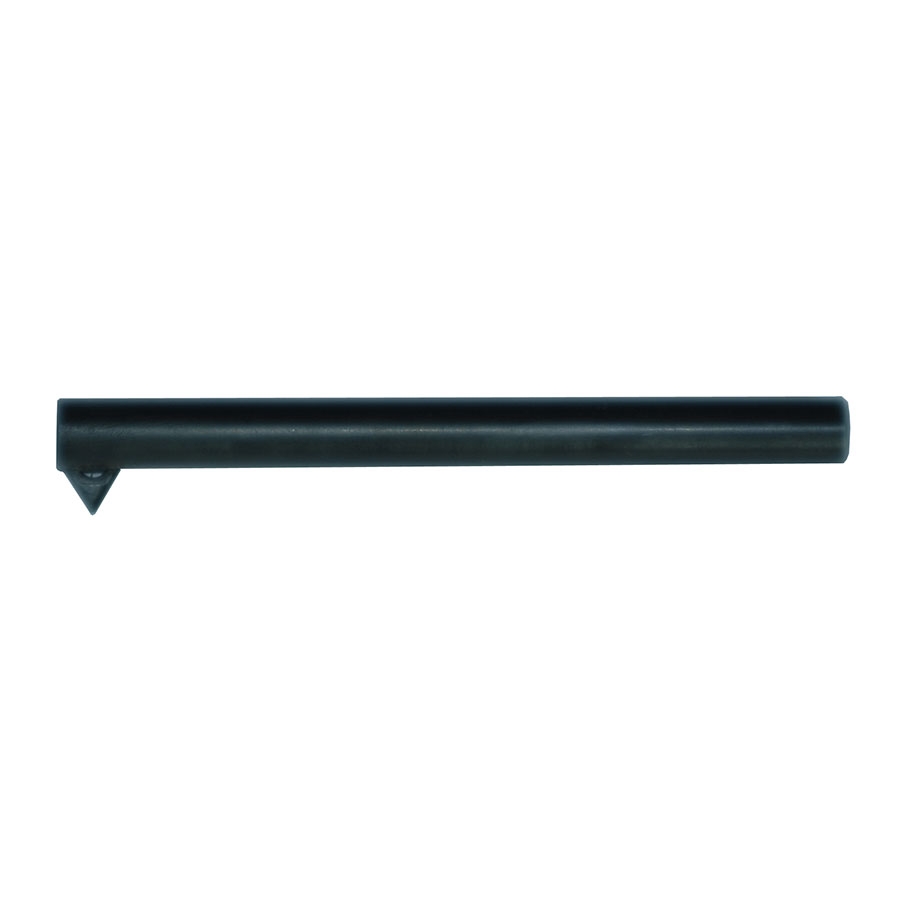

Gewindefräser Hartmetell für Innen und Außen - 60° - 105mm lang
Gewindefräser Hartmetell für Innen und Außen - 60° - 105mm langPassend für das Gewindefräsgerät GF400A
DRECHSELMEISTER Holzgewinde-Schneidgerät GZ 4077
Innovatives System zum Schneiden von Innen- und Außengewinden mit 2,5 mm Steigung!Für Drechselmaschinen mit Spitzenhöhe 150 - 300 mm geeignet! Stabile Konstruktion, die an das Maschinenbett montiert wird. Das Gerät kann quer und parallel zur Spannfutterachse eingestellt werden.Bei Anschlussgewinde M33 x 3,5 kann das Spannfutter, wo das Werkstück schon aufgespannt ist, direkt montiert werden. Mit dem gelieferten Fräser (Schaft 14 mm) und Zubehör fertigt man metrische Spitzgewinde mit Steigung 2,5 mm (optional 3,5 mm) bis zu 50 mm Länge in Holz.Es wird empfohlen den Fräser mittels des optional erhältlichen Spannzangenfutters ER25 (Art. 009631) und Spannzange 14 mm (Art. 495298-13) einzuspannen!Das Holzgewinde-Schneidgerät ist nur auf Maschinen mit Gussbett montierbar!

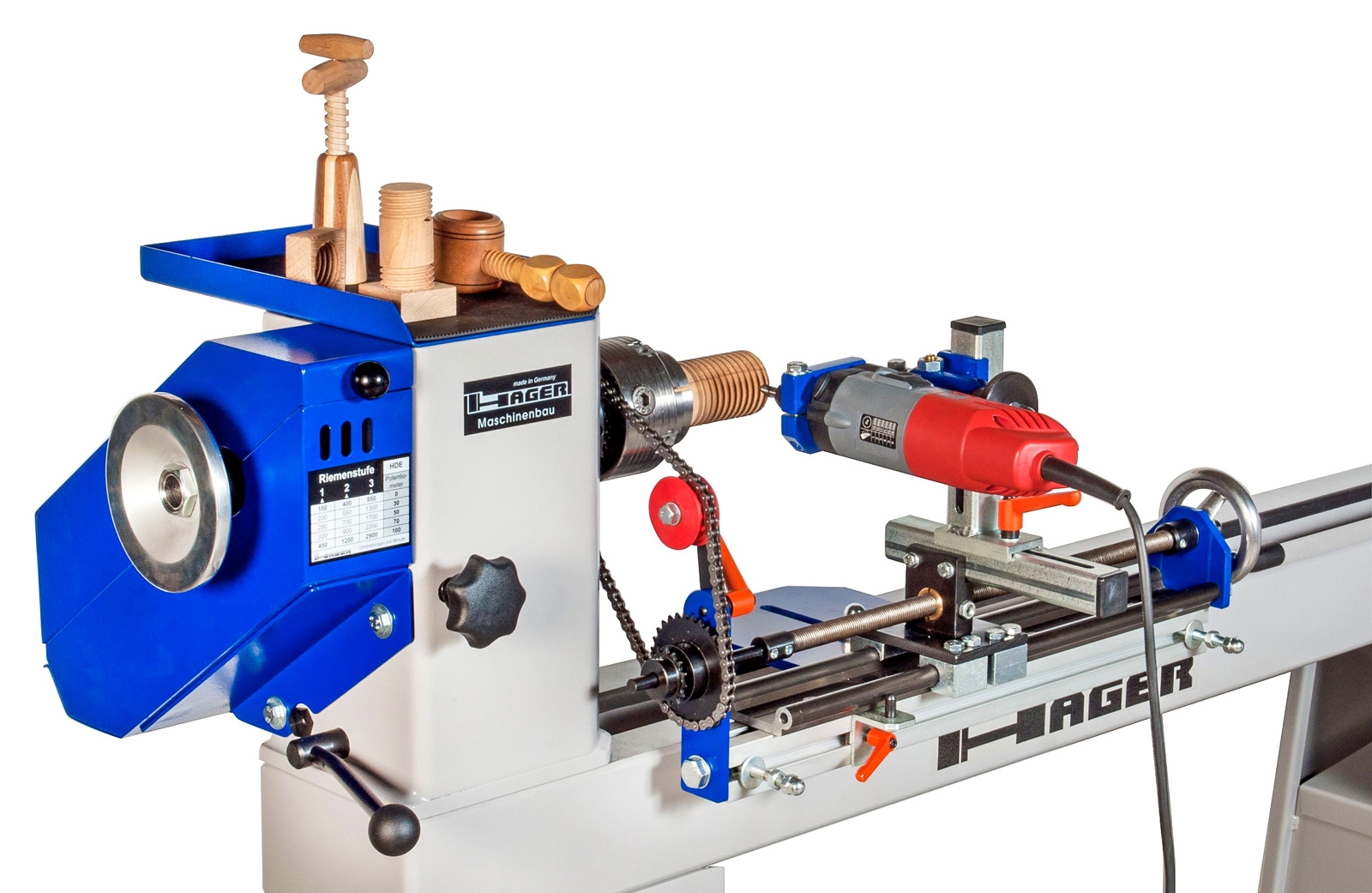

GF400A Gewindefräsgerät mit 400mm Verfahrweg

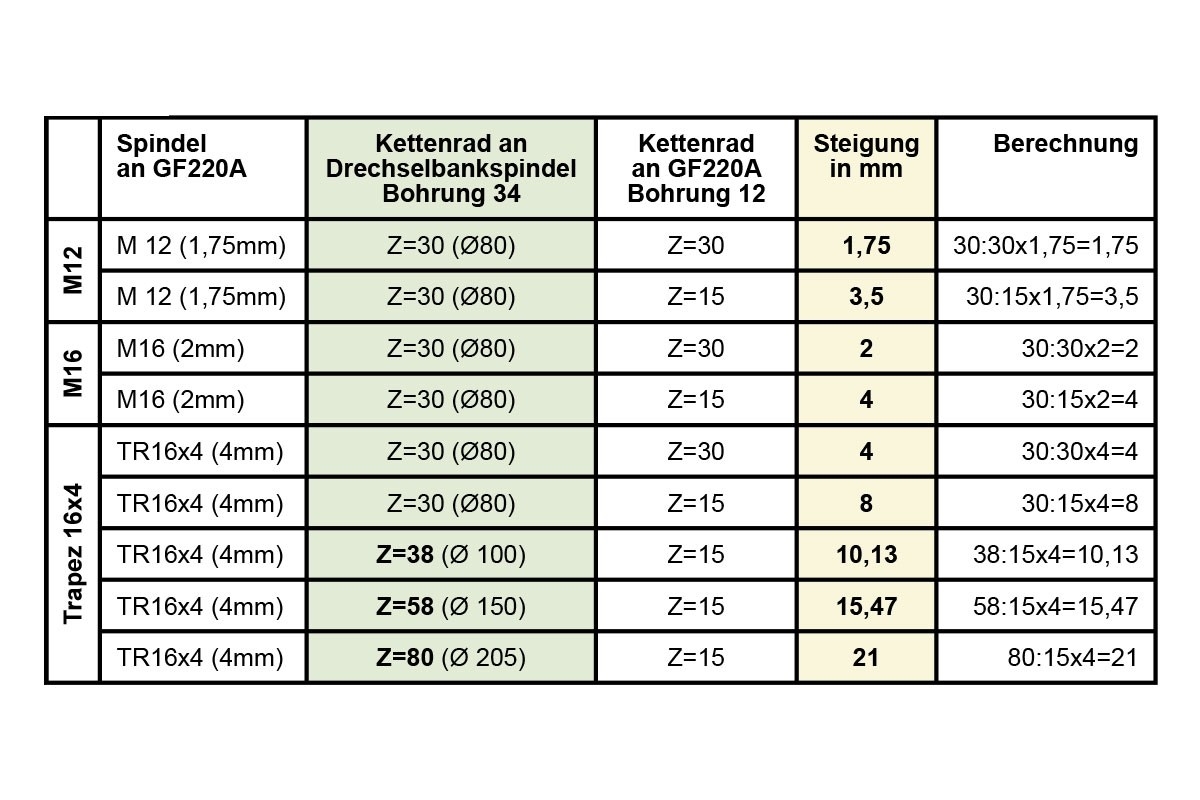

Gewindefräsgerät GF400AAufbaugerät zum Fräsen von Innen- und Außengewinden in beliebiger Größe und Steigung. Ersetzt das Vorgängermodell HAGER GF220A. Die Bearbeitung erfolgt bei ausgeschalteter Drechselbank, durch Drehen am Handrad, mittels Oberfräsbearbeitung. Die Oberfräshalterung ist für lange Gewinde um 90° drehbar. Die Steigungen sind über Zahnrad und Spindel wechselbar.Technische Daten:Verfahrweg 400 mmStandardsteigungen 1,75 / 2 / 3,5 / 4 / 8 mmGewicht 11 kgLieferumfang:Führungsuntergestell mit Klemmung für MaschinenbettOberfräshalterung mit Eurobund 43 mm, feinzustellbar mit SkalenringKettenrad Z30 passend auf Spindelgewinde M33 mit Bohrung 34 mmKlemmmutter M33, 1 Kette, 1 Tiefenanschlag,Spindeln M12 / M16 / TR16x4 mit MessingmutterKettenrad Z15 und Kettenrad Z30 für verschiedene SteigungenArbeitsprinzip:Der Fräser wird auf Spitzenhöhenmitte eingestellt und geklemmt.Kettenrad auf Spindel M33 aufsetzen und mit Futter oder Mutter klemmen.Gewindefräsgerät exakt auf parallele Kette positionieren und klemmen.Die orange Kuststoffscheibe dient als Kettenspanner.Um eine exakte parallele Einstellung herstellen zu können, befinden sich links und rechts zusätzliche Gewindespindelanschläge mit Kontermutter, die auch beim Lösen der Schraube zwischen dem Drehbankbett eine gleichbleibende Verschiebung ermöglicht.Der Tiefenanschlag ist stufenlos verstellbar.Die Halterung oben ist nach vorne stufenlos grobverschiebbar und zusätzlich mittels Sterngriff und verstellbarer Skala feinverstellbar.Der Oberfräshalter lässt sich in 2 Stellungen befestigen. Um 180° gedreht ist somit Innen- und Außenbearbeitung möglich.Die Kettenverbindung lässt sich zusätzlich auf der Welle Ø 8mm seitlich verstellen.Die Grundführungsschiene ist auf einem Aluprofil befestigt. Löst man die 3 Schrauben und die Kettenradschraube, lässt sich die Führung zusätzlich verschieben.Schnellaustausch Gewindespindel: Die Gewindespindel ist beidseitig in Hülsen mit Schrauben befestigt. Achtung: Ist die Maschinenspindel mit dem GF400 mittels der Kette verbunden, darf die Hauptspindel der Drechselbank nicht eingeschaltet werden. Lieferumfang Führungsuntergestell mit Klemmung für MaschinenbettOberfräshalterung mit Eurobund 43 mm, feinzustellbar mit SkalenringKettenrad Z30 passend auf Spindelgewinde M33 mit Bohrung 34 mmKlemmmutter M33, 1 Kette, 1 Tiefenanschlag,Spindeln M12 / M16 / TR16x4 mit MessingmutterKettenrad Z15 und Kettenrad Z30 für verschiedene SteigungenLieferung ohne Oberfräse (z.B. Art. MAF9M0001) und ohne Spannfutter! Technische Daten Verfahrweg 400 mmStandardsteigungen 1,75 / 2 / 3,5 / 4 / 8 mmGewicht 11 kg
