MIDI 3 Tischdrechselbank
- Artikel-Nr.: 001932
- Herstellernummer: DDMIDI3
- Sperrgut-Versand Deutschland: 60 €
- Verpackungseinheit: Stück
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 100
Jetzt vorbestellen! Verfügbar ab Juli 2025!

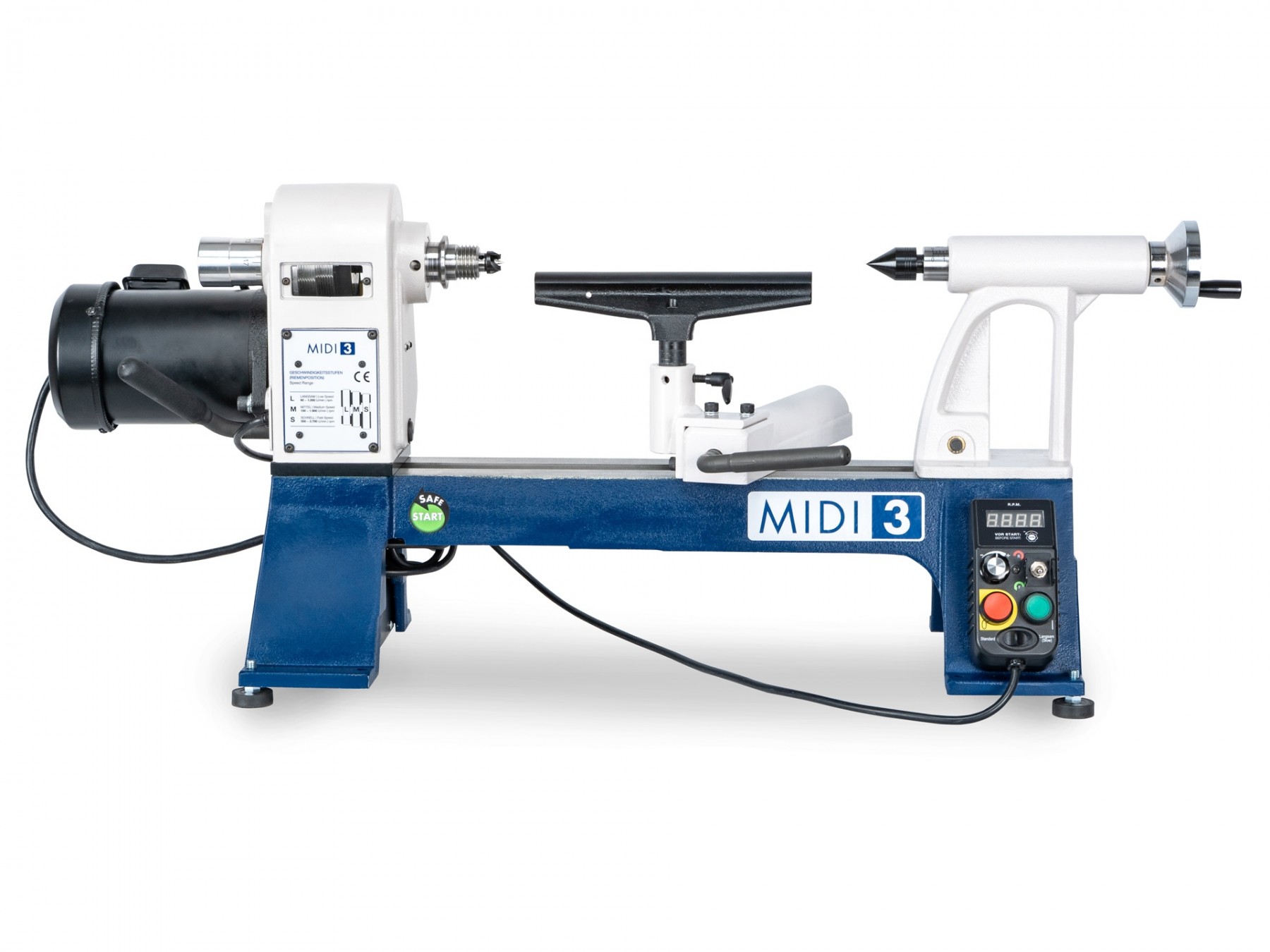

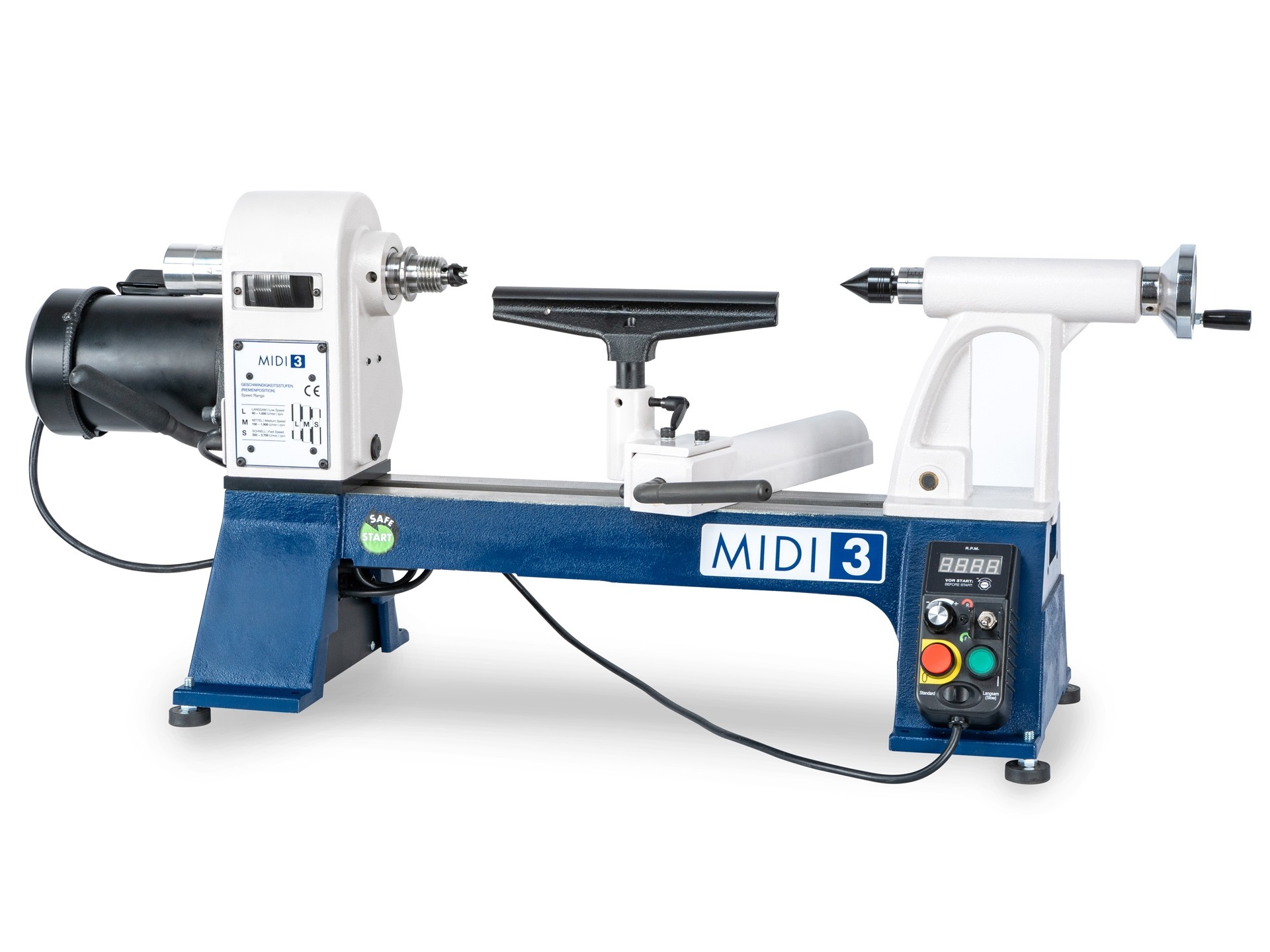

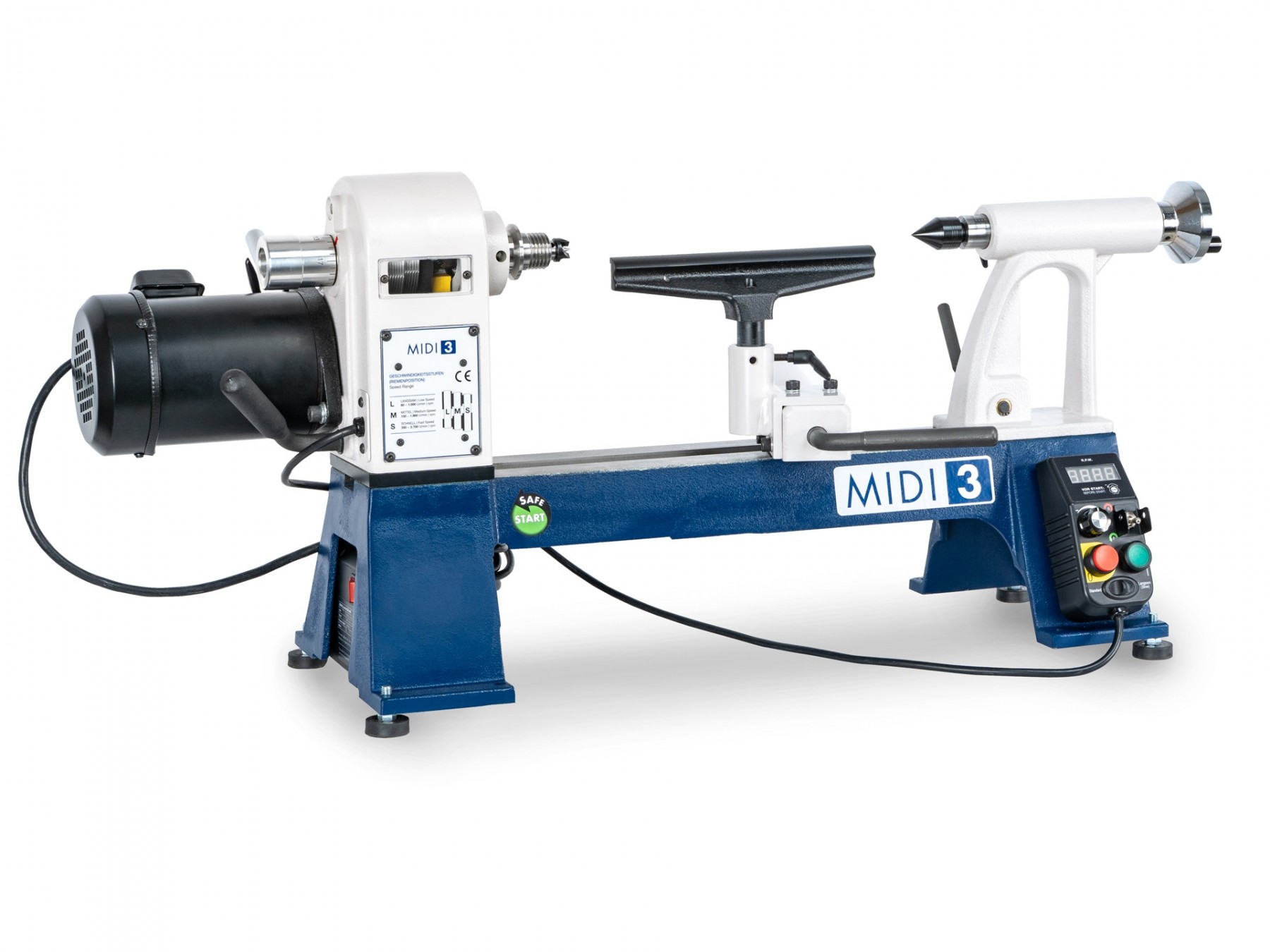

Die neue MIDI 3 Tischdrechselbank mit drehbarem Spindelstock vereint die bewährten Eigenschaften der MIDI Serie mit herausragenden neuen Funktionen in diesem Maschinensegment!
Ausgestattet ist sie mit einem schwenkbaren Spindelstock mit 190 (!) mm Spitzenhöhe und extra stabilem Bankbett, SAFE-START-Funktion* und 2-stufigem Bremsschalter.
Zusätzlich lässt sich die MIDI 3 aufgrund ihrer Bauweise für Linkshänder anpassen**.
Das Bankbett wurde von der MIDI 2 Plus übernommen, somit ist eine breite Standfläche von 30 cm gewährleistet und die Drehbarkeit des Spindelstockes kann optimal genutzt werden ohne Einbußen bei der Stabilität. Die neue MIDI 3 ist aber mit einigen zusätzlichen Features ausgestattet!
Die Highlights der neuen MIDI 3 auf einen Blick:

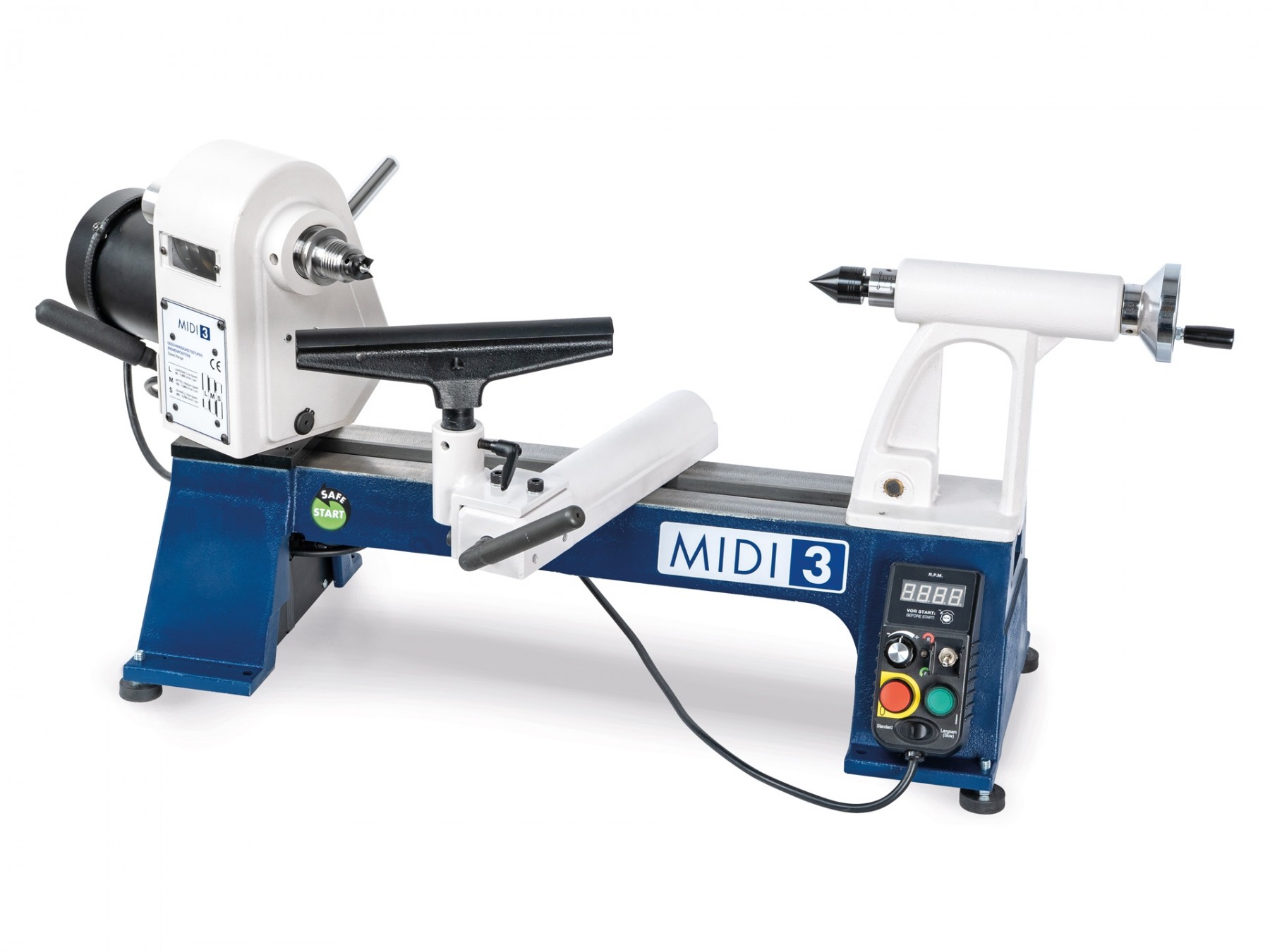

- Drehbarer Spindelstock (eine Besonderheit in dieser Klasse!)
- Gussbankbett mit extra breiter Standauflage von 30 cm
- NEU! Frequenzumrichter mit SAFE-START Funktion verhindert einen versehentlichen Start mit zu hoher Drehzahl*.

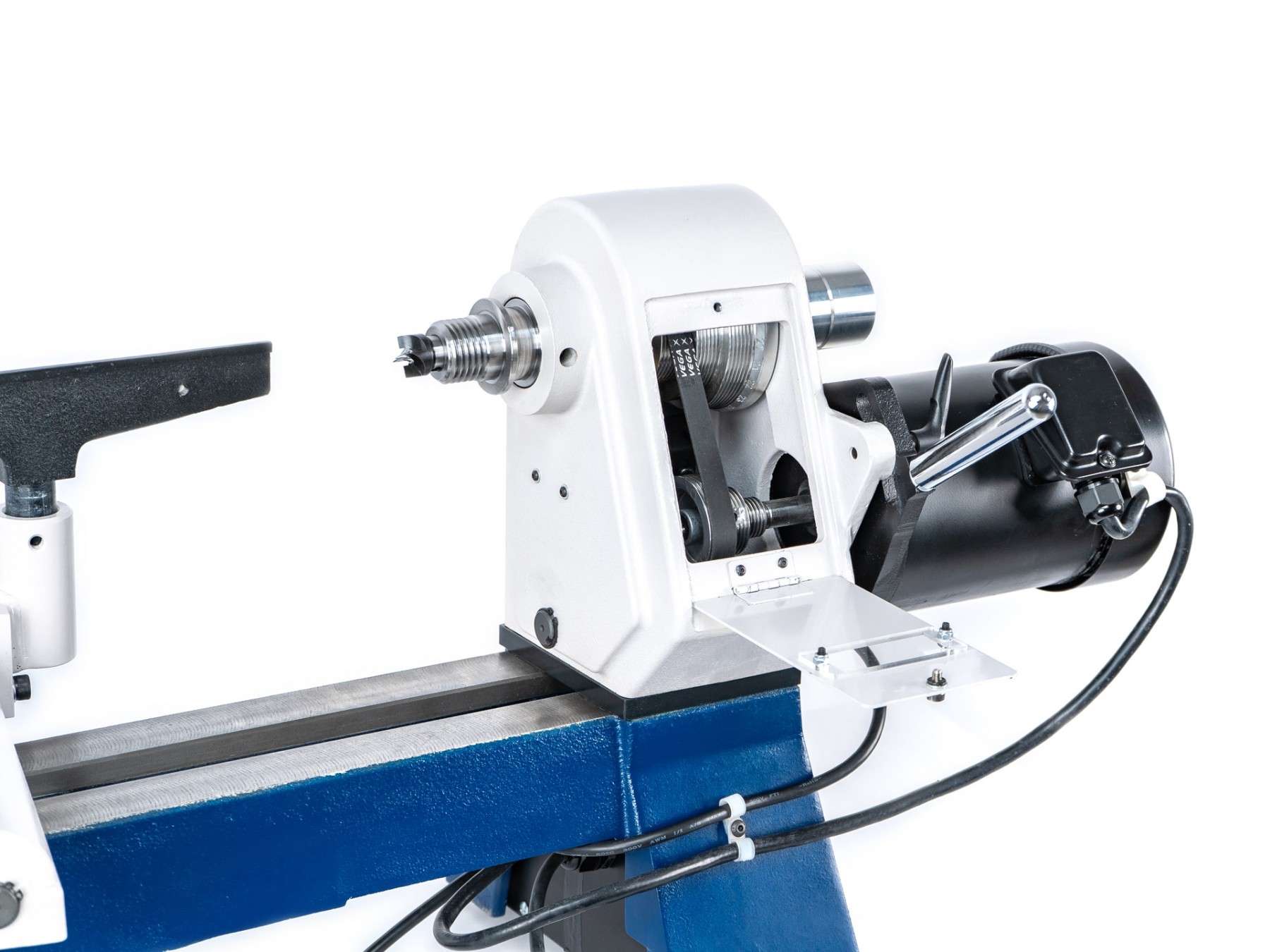

- Die MIDI3 kann für Linkshänder umgebaut werden! (Dank zusätzlichem Riemen-Schaufenster, Spindelarretier-Bohrung und Pinolenskala auf der Rückseite, sowie entsprechend umbaubaren Maschinenteilen (Handauflagen-Unterteil und Reitstock-Klemmung).
- 2-stufiger Bremsschalter (schnell / standard), der die Bremsgeschwindigkeit der Spindel nach dem Ausschalten der Maschine regelt. (Kurze Bremszeit = ideal z.B. beim Drechseln von kleinen Projekten wie Kugelschreibern usw.)

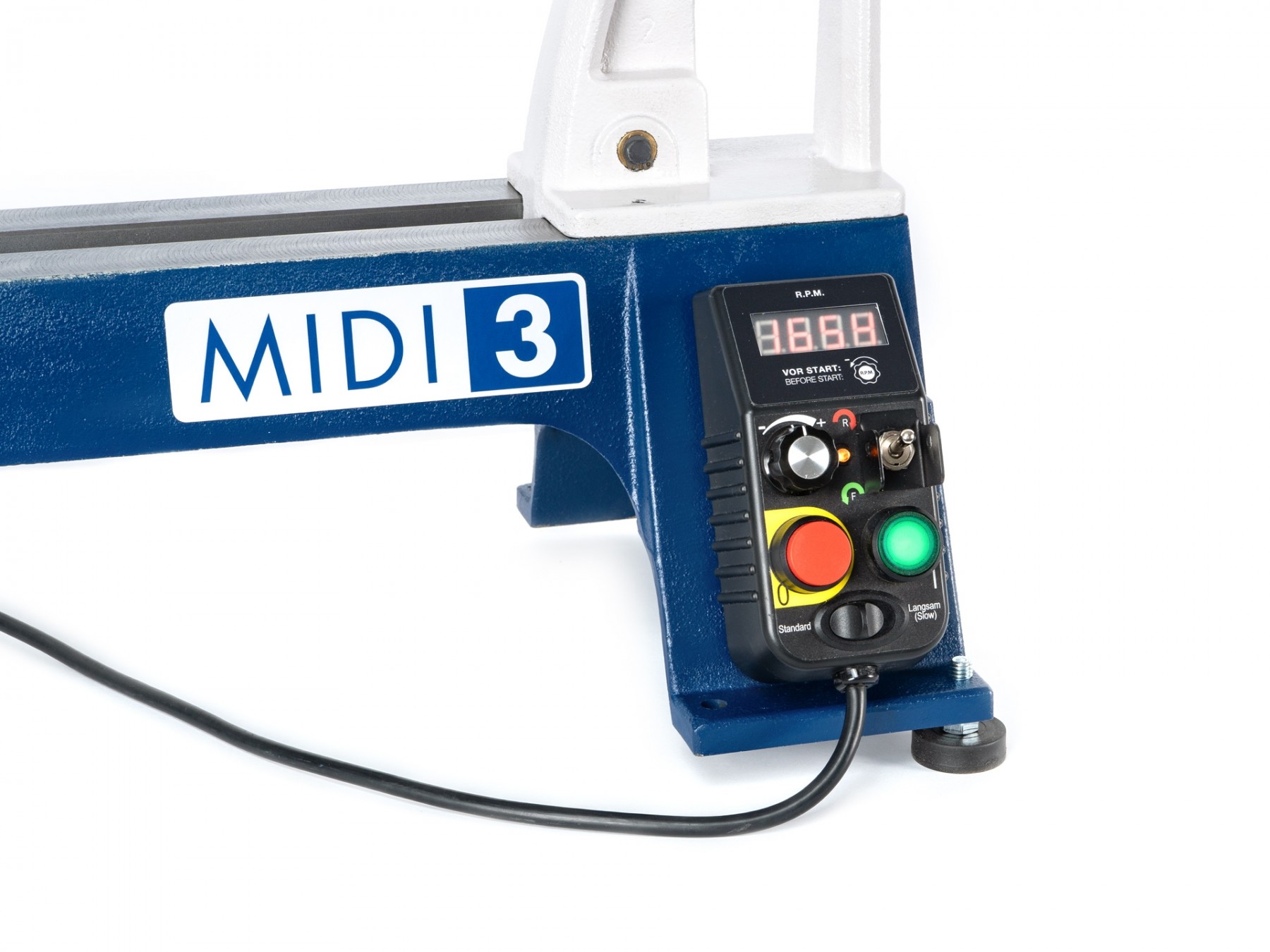

- Mobile Bedienbox magnetisch, mit digitaler Drehzahlanzeige
- Große Spitzenhöhe von 190 mm
- Schalter für Vorwärts-/Rückwärtslauf (mit gelber Warnleuchte)
- Maschinen-Hauptschalter

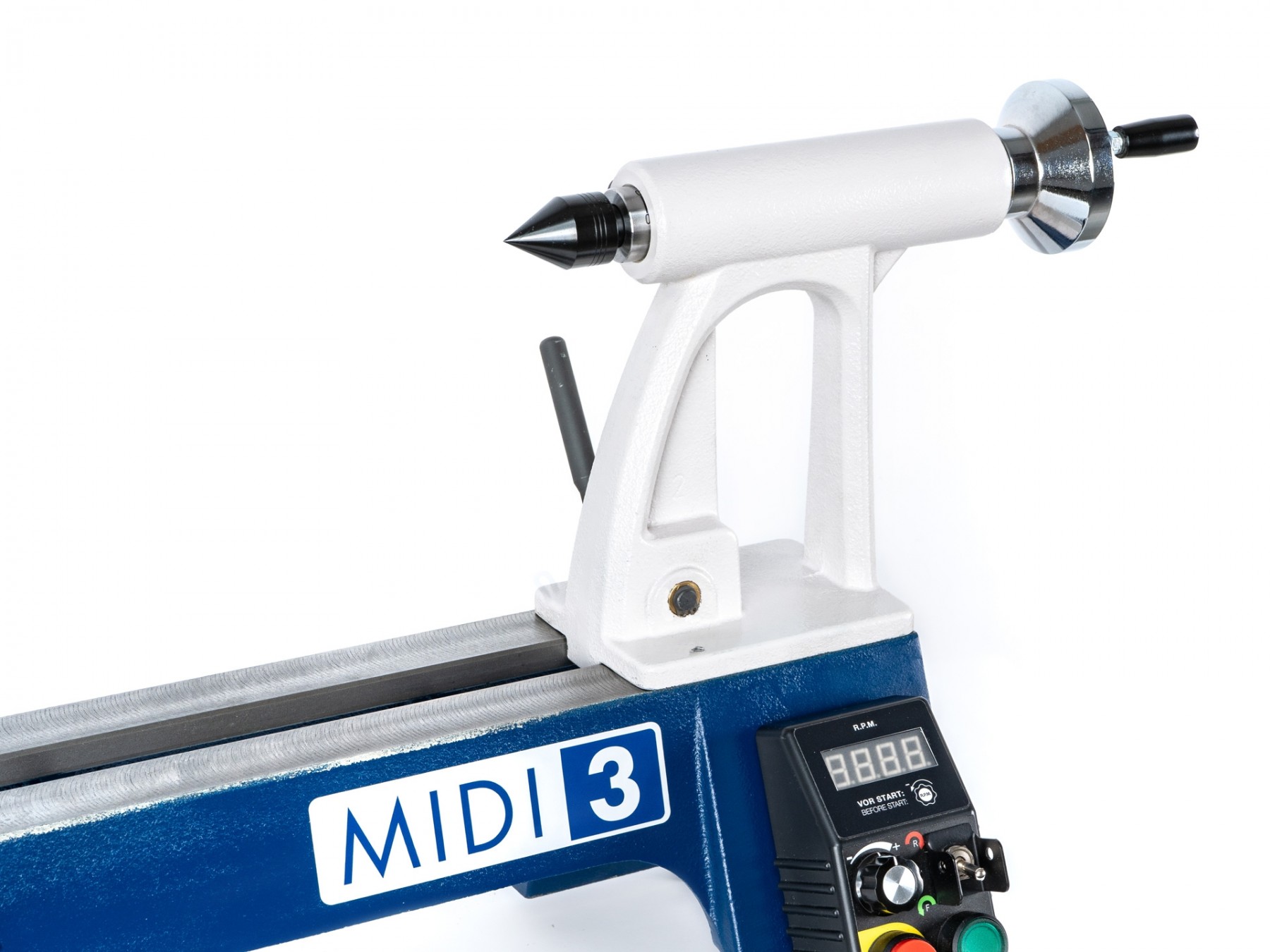

- Reitstock aus Grauguss mit Pinolenweg 100 mm (Trapezgewinde) und Pinolen-Schnellwechselsystem (vorbereitet für optionale ER-25 Bohrpinole)
- "Drechseln mit System" - viel praktisches Zubehör optional erhältlich, z.B.: ER25-Bohrpinole, Bettverlängerungen 280 mm und 600 mm, großes Handrad für Reitstock (für Bohrarbeiten), stabiler Maschinenuntersatz PRO, Reitstock-Messlehre…
Grundausstattung:

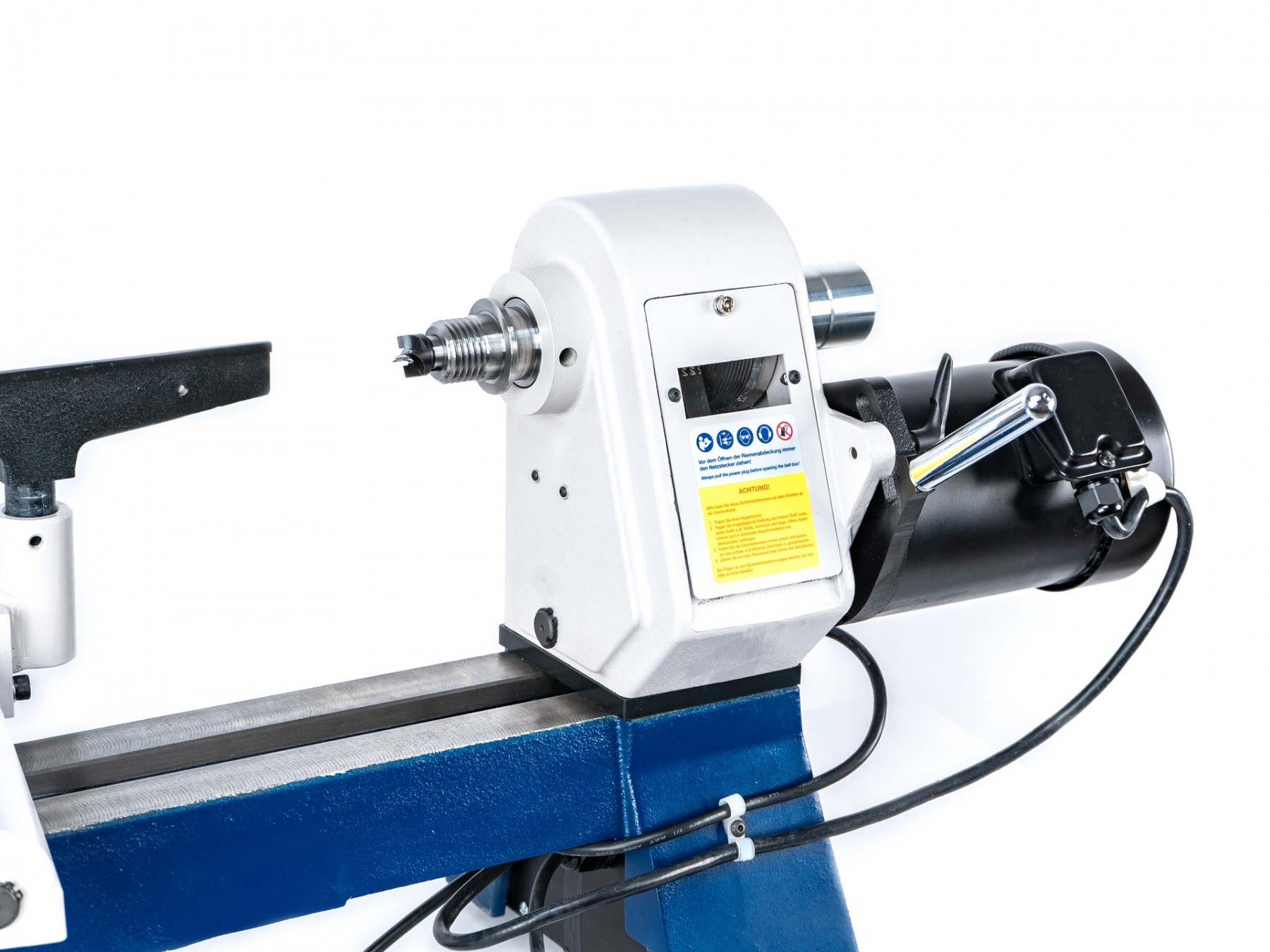

- Spindelstock aus Grauguss, schwenkbar
- Massiver Reitstock und extra breites Bankbett aus Grauguss
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Messerauflage 250 mm (Zapfen D = 25,4 mm)
- Planscheibe 95 mm (Stahl)
- Reitstock mit MK2 Pinole mit 100 mm (!) Verstellweg und Schnellwechselsystem
- 24-Schritt-Teileinrichtung
- Mobile Bedienbox magnetisch, mit digitaler Drehzahlanzeige
- Schalter für Vorwärts-/Rückwärtslauf (mit gelber Warnleuchte)
- EIN-Schalter mit Leuchtfunktion
- Maschinen-Hauptschalter
- 2-stufiger Bremsschalter „schnell“ / „standard“
- Doppelkonus MK2 (zum Justieren der Spindelflucht)
- Vorbereitet zum Umbau für Linkshänder**
*Safe Start Funktion:
Die „Safe-Start“ Funktion verhindert einen versehentlichen Start mit zu hoher Drehzahl. Vor dem Start muss der Drehknopf für die Drehzahl immer auf 0-Position gestellt werden. Die „Safe-Start“ Funktion kann deaktiviert werden, wenn z.B. beim Kugelschreiber Drechseln die Maschine öfters ein- und ausgeschaltet werden muss und dabei die zuvor eingestellte Drehzahl behalten werden soll.
**Umbau für Linkshänder:
Die MIDI 3 kann ganz einfach für Linkshänder umgebaut werden, dank zusätzlichem Riemen-Sichtfenster, Spindelarretier-Bohrung und Pinolenskala auf der Rückseite, sowie umbaubaren Maschinenteilen (Handauflagen-Unterteil und Reitstock-Klemmung).
ACHTUNG: Bei Verwendung als Drechselmaschine für Linkshänder darf die Maschinen ausschließlich unter Verwendung eines ASR-(Euro-)Ablaufsicherungsringes für die Spindel betrieben werden.
- Spitzenhöhe 190 mm / Drehdurchmesser ca. 378 mm
- Spitzenweite ca. 400 mm (erweiterbar mit optional erhältlichen Bettverlängerungen)
- 3 Riemenstufen / Geschwindigkeiten: 60 – 1.000 / 150 – 1.900 / 350 – 3.700 U/min
- Spindelanschluss M33 x 3,5 (Konus MK2) mit ASR-(Euro-)Ablaufsicherungsnut*
- Reitstock mit Wechselpinole 100 mm MK2, Trapezgewinde und Maßskala! (Optional: Wechselpinole mit ER25 Spannzangensystem zum Bohren)
- Motor 1 PS (230 V) mit hochwertigem Frequenzumrichter und „SAFE-START“ Funktion*
- Gewicht ca. 60 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.
An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
