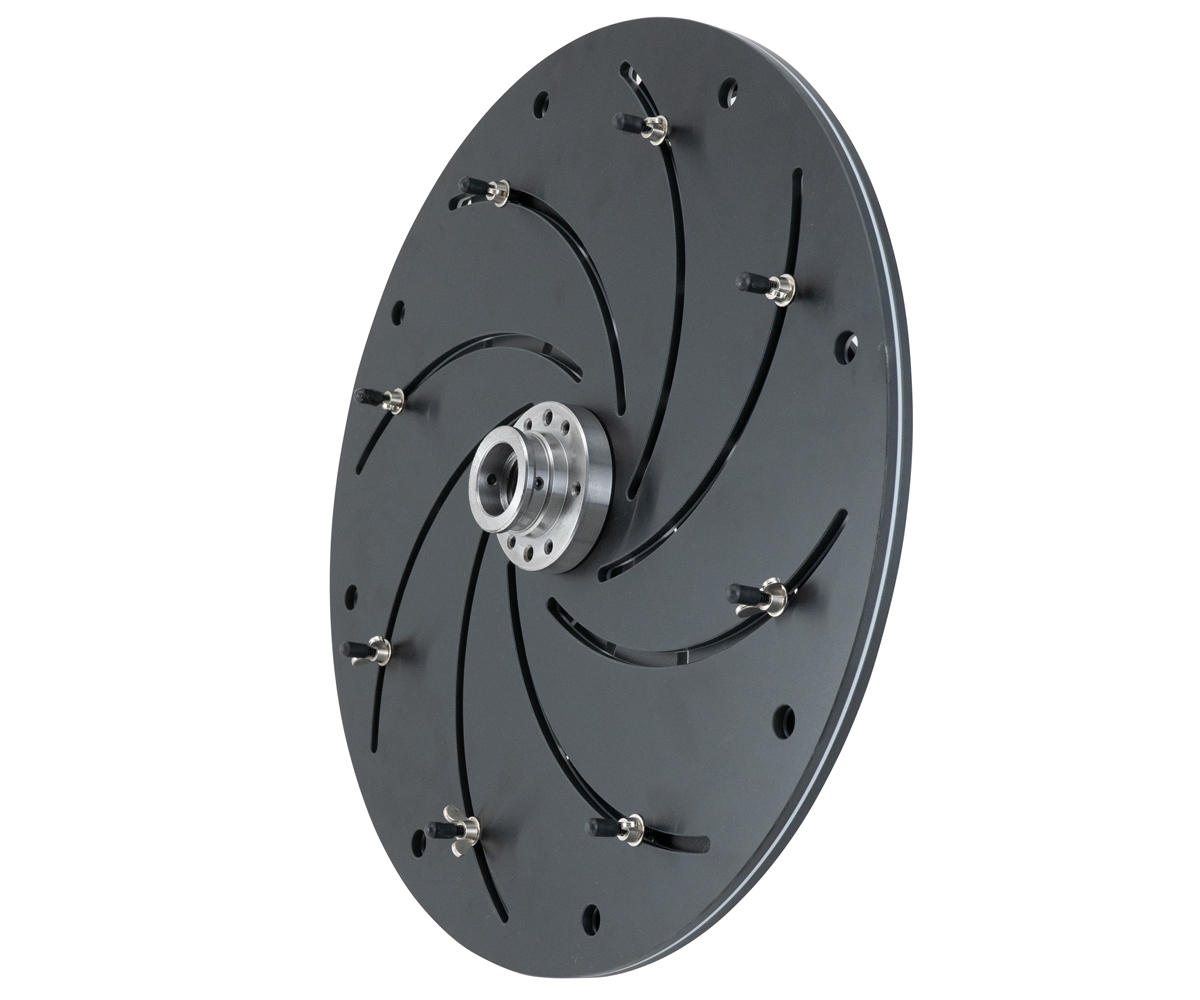

DRECHSELMEISTER Aufspannscheiben LSC-M33/350 mm, Durchmesser 350 mm | min. Spitzenhöhe 175 mm
Die bewährten selbstzentrierenden Spannscheiben in der Ausführung mit Gewindeaufnahme M33 x 3,5 mit ASR-(Euro-)Ablaufsicherungsnut!Durch den Verschiebe-Mechanismus können Schalen in unterschiedlichen Dimensionen zur Fertigbearbeitung eingespannt werden. Durch die verformbaren Kunststoffnoppen passen sich die Spannscheiben sehr gut dem Radius des Werkstückes an.Ideal für kleine Nacharbeiten und vorsichtiges Entfernen des Rezesses an einem bereits fertiggestellten Werkstück. Nicht geeignet zum Bearbeiten oder Drechseln von "rohen" Werkstücken! Max. Drehgeschwindigkeit 500 U/min! Technische Daten LSC-M33/350:Durchmesser ca. 350 mmGeeignet für Spitzenhöhen ab 175 mmSpannmaß klemmend: 90 - 280 mmSpannmaß expandierend: 130 - 320 mmGewindeaufnahme M33 x 3,5ASR-(Euro-)AblaufsicherungsnutGewicht ca. 2,3 kgLSC-M33/450:Durchmesser ca. 450 mmGeeignet für Spitzenhöhen ab 228 mmSpannmaß klemmend 90 – 380 mmSpannmaß expandierend 130 – 420 mmGewindeaufnahme M33 x 3,5ASR-(Euro-)AblaufsicherungsnutGewicht ca. 3,3 kgVor allem für expandierendes Klemmen ist eine geeignete Form des Werkstückes Voraussetzung! Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich

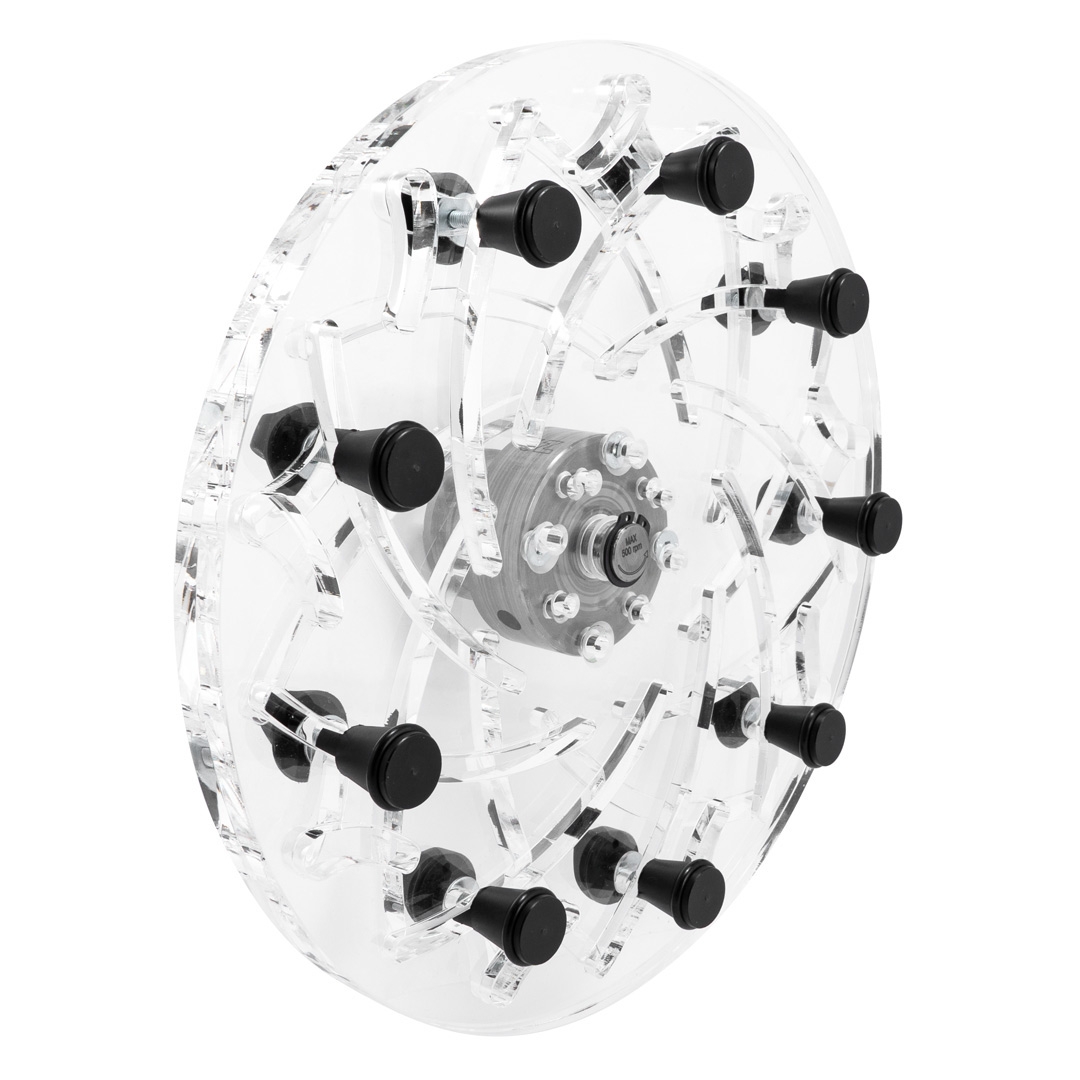

DRECHSELMEISTER Aufspannscheibe GRIP 300
Spannscheibe selbstzentrierendSehr einfacher und effektiver Verstell-Mechanismus! Durch Verschieben der beiden Aufnahmeplatten aus speziellem Kunststoff können auch fertig gedrechselte Werkstücke sicher und ohne Beschädigung zur Weiterbearbeitung eingespannt werden (z.B. zur Entfernung des Halterezesses an der Unterseite einer Schale usw.). Inkl. 9 Standard-Haltepins (Spannstifte 20 mm), diese laufen konzentrisch zusammen.Die Aufspannscheibe dient ausschließlich zur Nachbearbeitung von bereits fertig gestellten Werkstücken der Querholztechnik, wie Schalen, Teller, Scheiben oder dergleichen.Nach dem Festspannen kann man unter vorsichtigem Arbeiten den Rezess am Werkstück entfernen, zusätzliche Zierrillen anfertigen oder kleine Ausbesserungen vornehmen, außerhalb des Bereichs der Halter. Technische Daten Durchmesser 300 mm Anschlussgewinde M33 x 3,5 Spannbereiche: Expandierend von D = 135 mm 280 mm Klemmend von D = 98 mm 240 mm Gewicht ca. 3 kg

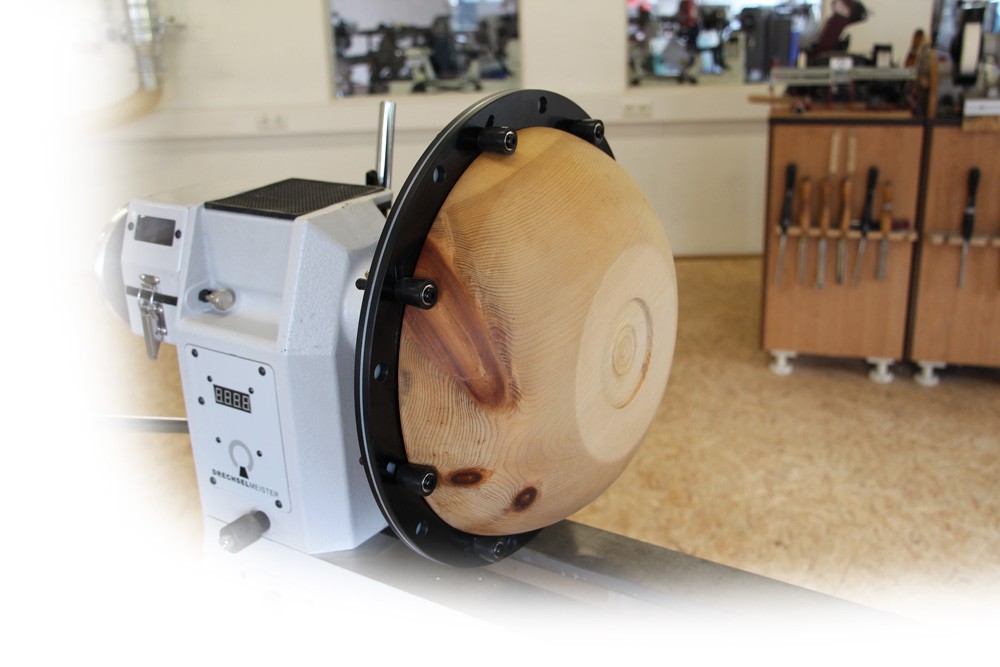

DRECHSELMEISTER Aufspannscheibe, LSC-300
Selbstzentrierende Spannscheibe für Aufnahme mit Spannfuttern und SpannzangeDiese Spannscheiben werden in Verbindung mit einem herkömmlichen Spannfutter und einer Spannzange verwendet (nicht im Lieferumfang enthalten).Die Spannscheiben werden im Spannfutter geklemmt und können mittels Verstellmechanismus auf die jeweilige Werkstückgröße angepasst werden. Die Haltepins passen sich sehr gut dem Werkstückradius an (siehe Bilder).Ideal für kleine Nacharbeiten und vorsichtiges Entfernen des Rezesses an einem bereits fertiggestellten Werkstück. Nicht geeignet zum Bearbeiten oder Drechseln von "rohen" Werkstücken! Max. Drehgeschwindigkeit 500 U/min!Passende Spannzangengrößen:LSC-300 & LSC-400:50 mm Spannzange (Art. DTJS50N)50 mm „Long Nose“ (Art. DT6017)70 mm Spannzange (Art. DTJS70N)75 mm Stufenspannzange (Art. DTJS75DT)LSC-500:Spannzange 130 mm (Art. DTJS130N)Lieferung ohne Spannfutter und Spannzange! Technische Daten LSC-300:Durchmesser ca. 300 mmGeeignet für Spitzenhöhen ab 150 mmSpannbereiche:* Expandierend ca. 150-280 mm; Klemmend ca. 100-250 mmDurchmesser der Aufnahmescheibe ca. 58 mmFür Spannzangentype 50 mmGewicht ca. 2 kgLSC-400:Durchmesser ca. 400 mmGeeignet für Spitzenhöhen ab 200 mmSpannbereiche:* Expandierend ca. 150-380 mm; Klemmend ca. 100-350 mmDurchmesser der Aufnahmescheibe ca. 58 mmFür Spannzangentype 50 mm - 75 mmGewicht ca. 3 kgLSC-500:Durchmesser ca. 500 mmGeeignet für Spitzenhöhen ab 250 mmSpannbereiche:* Expandierend ca. 200-480 mm; Klemmend ca. 160-450 mmDurchmesser der Aufnahmescheibe ca. 110 mmFür Spannzangentype 130 mmGewicht ca. 6 kgLieferung ohne Spannfutter und Spannzange!*Abhängig vom benutzten Spannfutter & Spannzange. Vor allem für expandierendes Klemmen ist eine geeignete Form des Werkstückes Voraussetzung! Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich

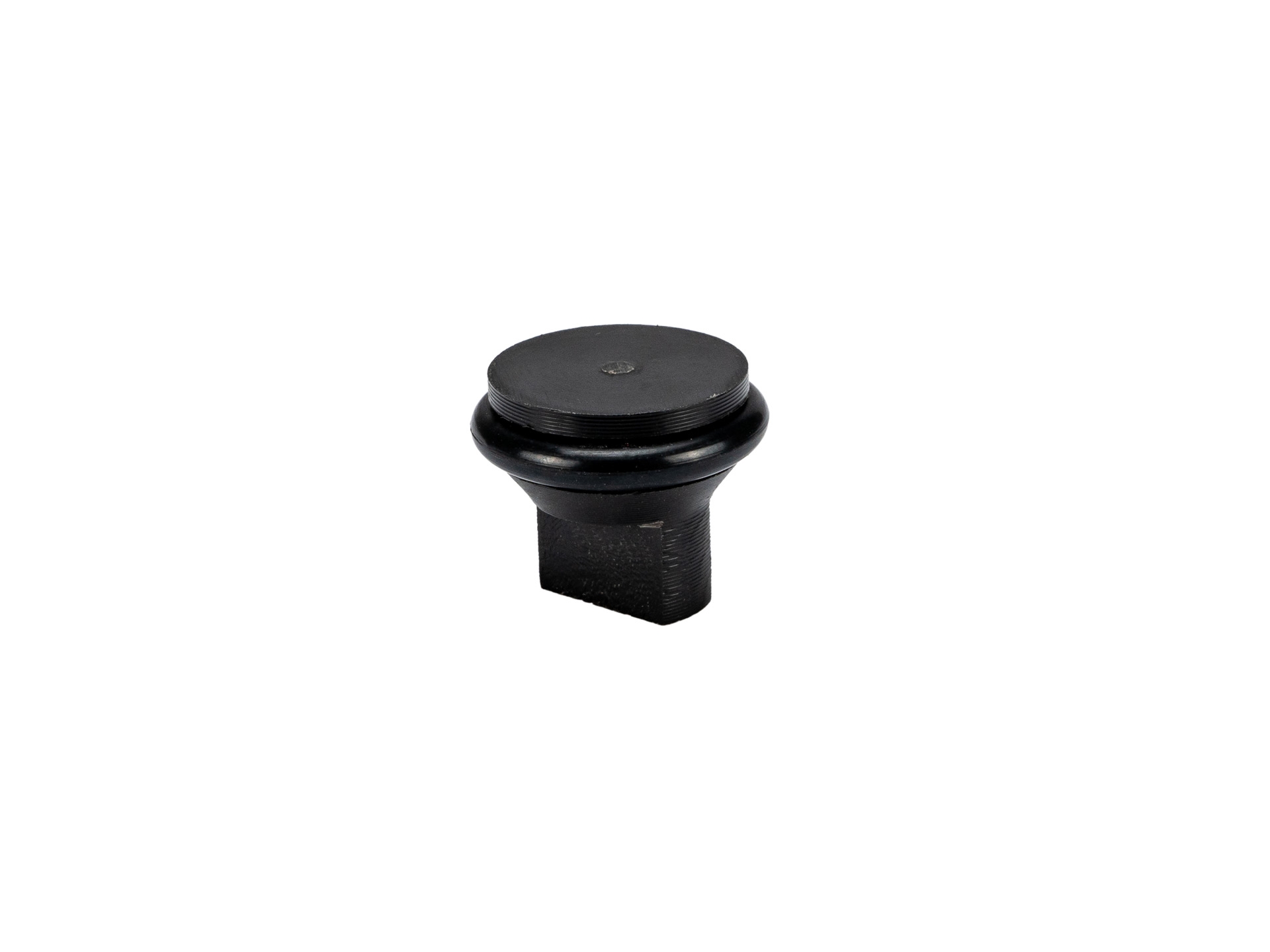

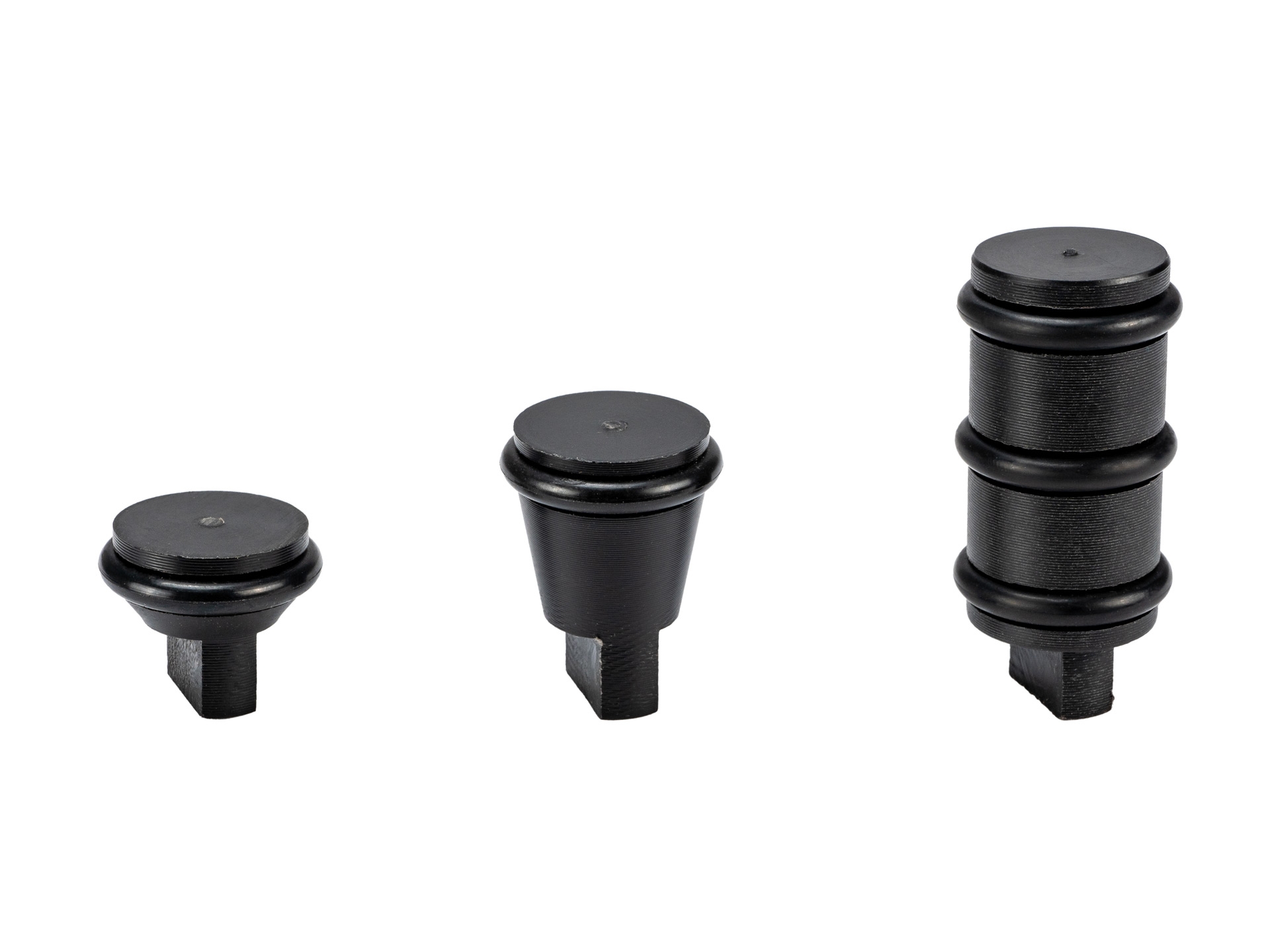

Haltepins für Aufspannscheibe GRIP, Haltepins Flach (9 Stk.)
Haltepins flach oder lang.Packungsinhalt jeweils 9 Stück.Haltepins flach:Höhe 10 mmD = 20 mmHaltepins lang:Höhe 40 mmD = 24 mm(ohne Befestigungsschraube)

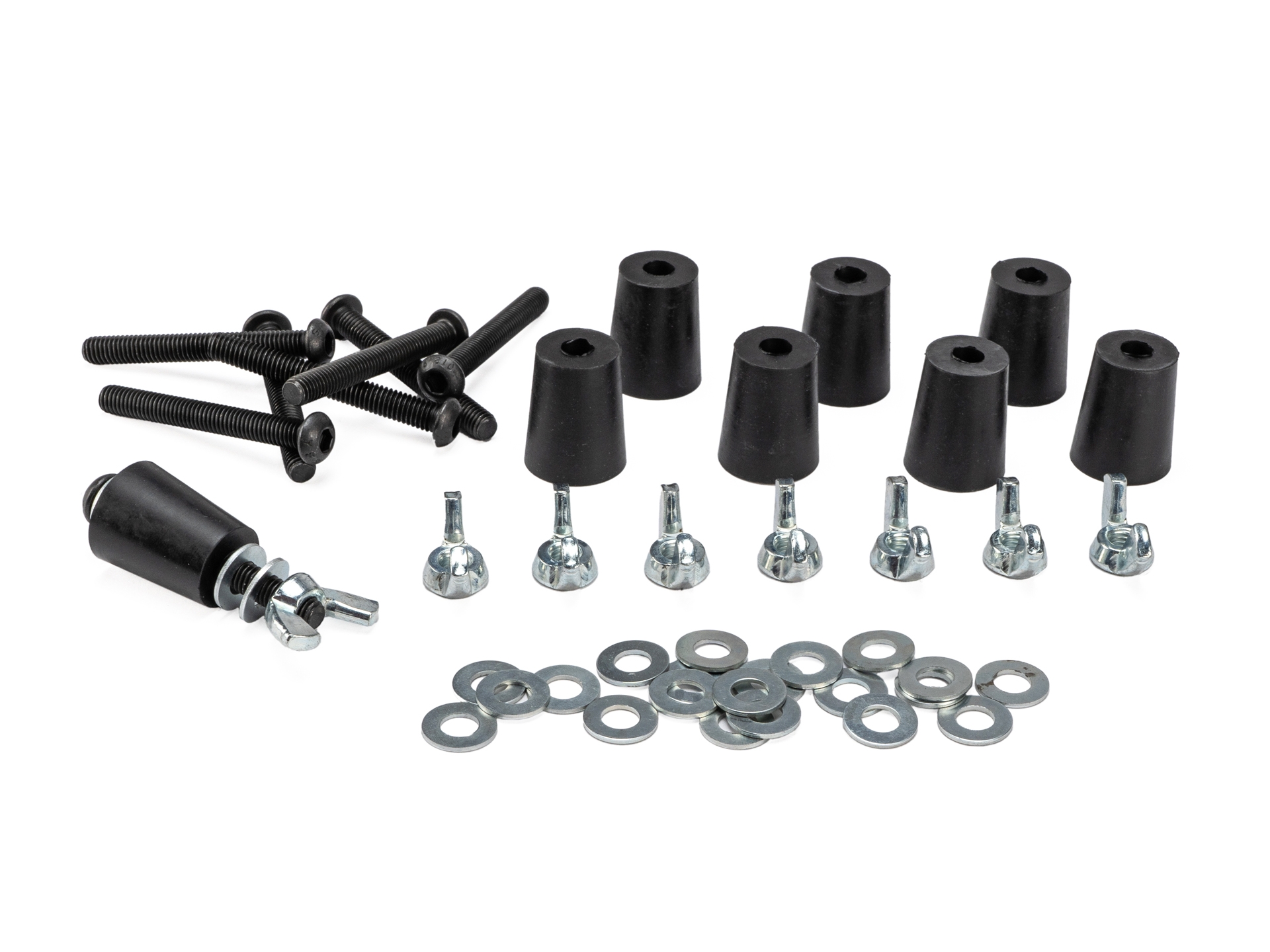

Haltepins Komplett-KIT (8 Stk. Haltepins, Schrauben)
Komplett-KIT mit 8 Stk. Haltepins inkl. Flügelschrauben etc. Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich

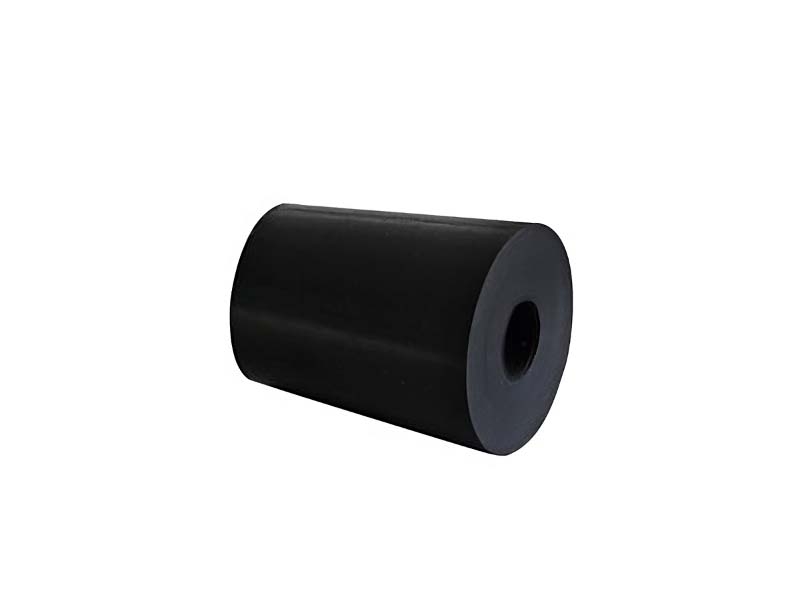

Haltepins Ersatz SET 8 Stk.
Ersatz SET mit 8 Stk. Haltepins Marke / Hersteller / Produktverantwortlicher:Neureiter Maschinen GmbHKellau 167, 5431 KuchlÖsterreich
