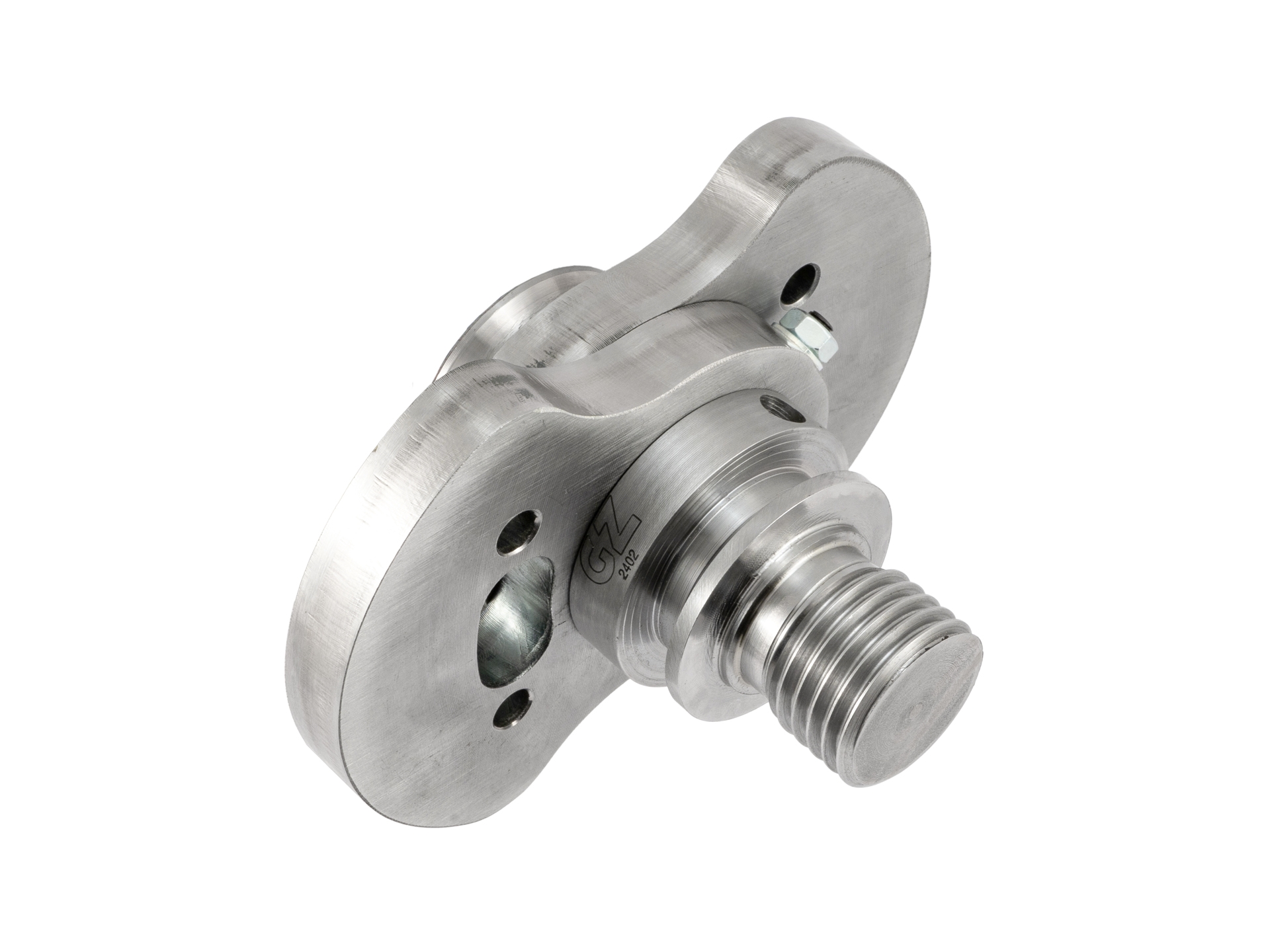

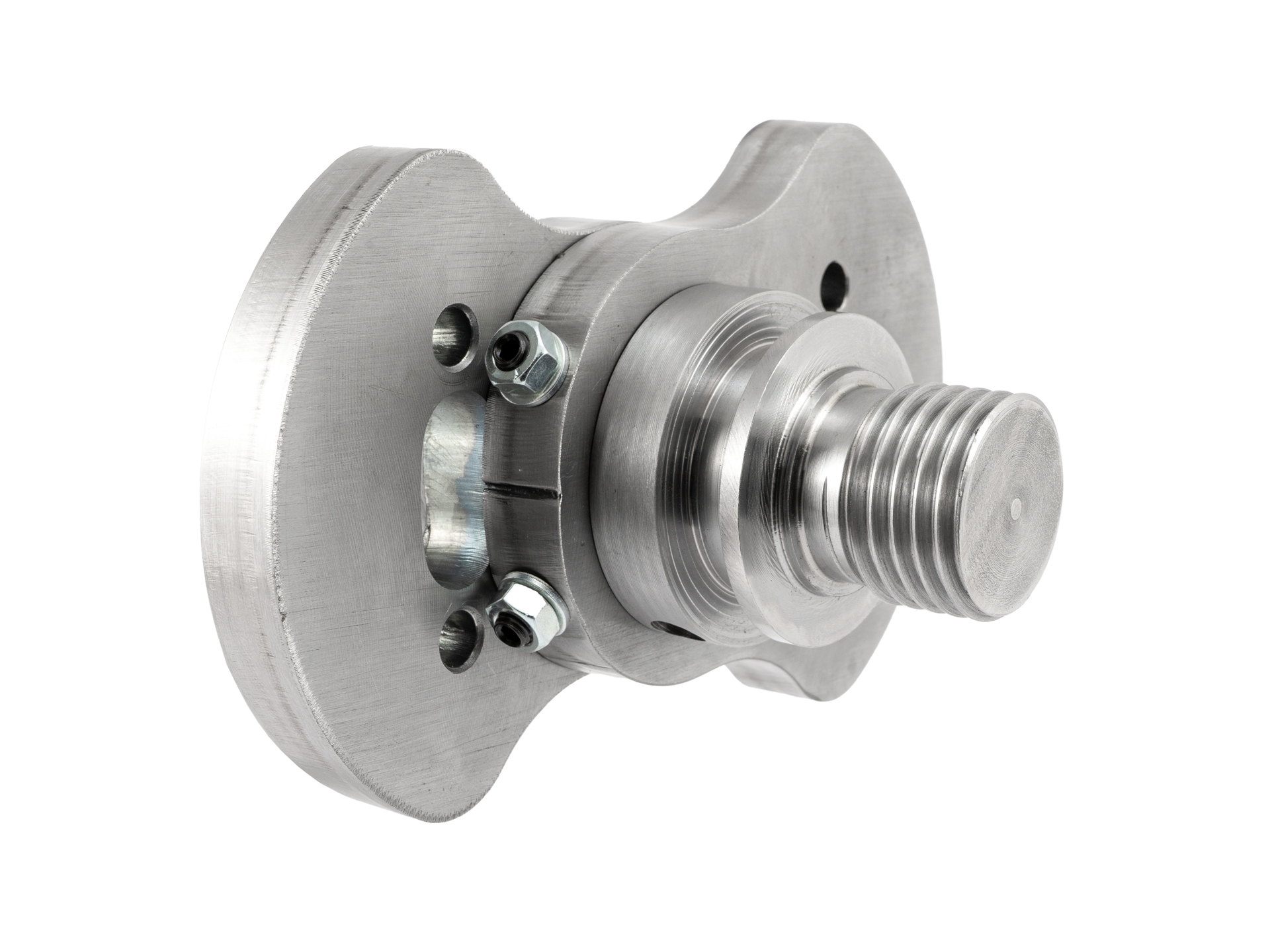

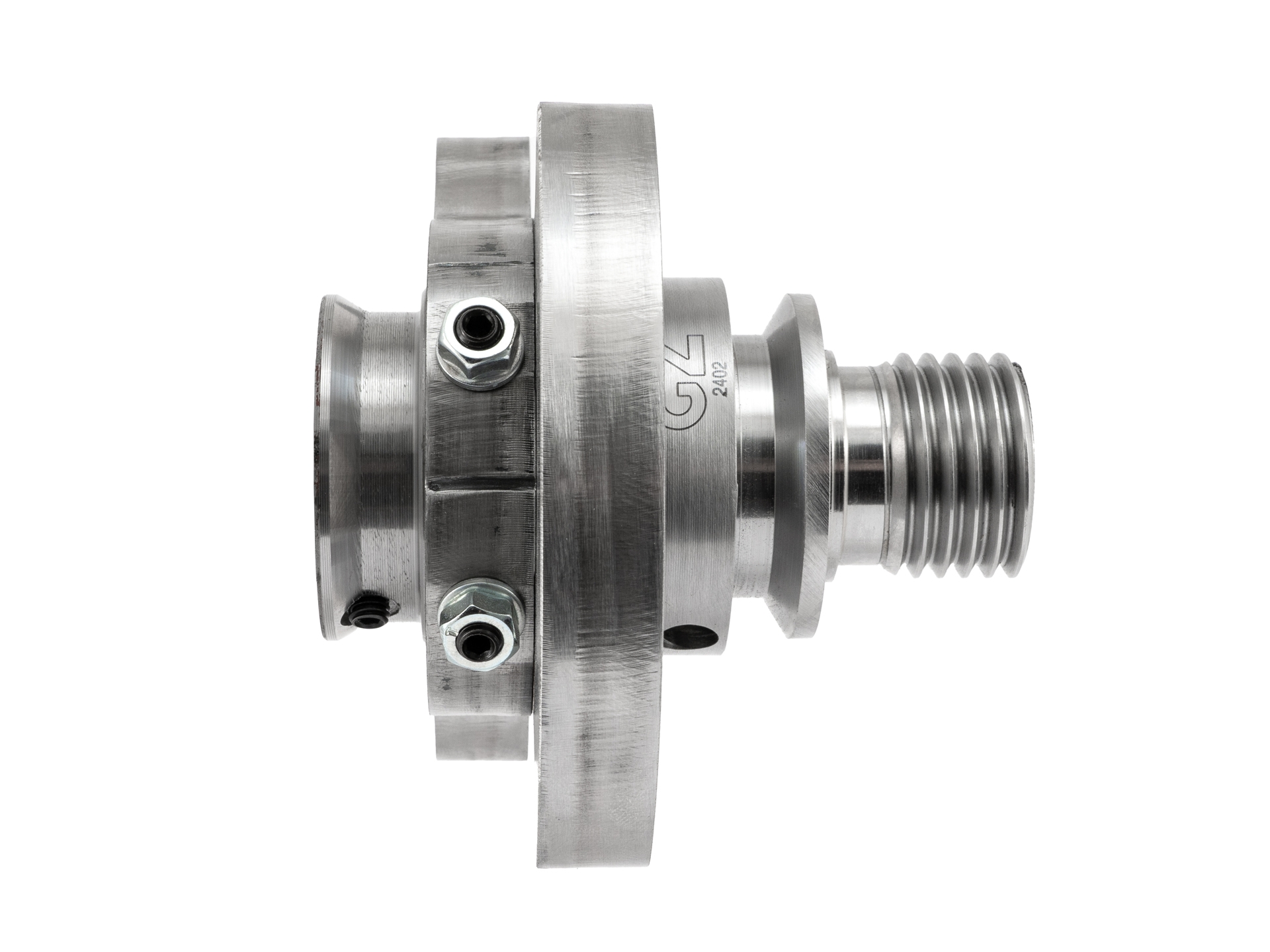

DRECHSELMEISTER modulare Auswuchthilfe GZ
2-in-1: Spindelverlängerung und Auswuchthilfe!
147,76 €
% 157,67 € (6.29% gespart)Produktinformationen "DRECHSELMEISTER modulare Auswuchthilfe GZ"
Modulare Auswuchthilfe mit 2 Funktionen:
Funktion 1: Spindelverlängerung
Sie benötigen mehr Abstand zur Spindel - z.B. für eine Naturrand-Schale? Dann verwenden Sie die modulare Auswuchthilfe ohne Gewichtsplatten. Sie erreichen damit eine Verlängerund der Spindel von ca. 70 mm.
Die Spindelverlängerung verfügt über 2 ASR-Ablaufsicherungen, sie kann aber auch konventionell mittels Gewindestift gesichert werden.
Funktion 2: Auswuchthilfe
- Zur sicheren Befestigung eines Spannfutters oder einer Planscheibe mit Anschluss M33 x 3,5 mm
- Die beiden Ausgleichsscheiben ermöglichen den Ausgleich des exzentrischen Gewichts des Holzes - dadurch reduzieren sich Vibrationen während der Bearbeitung und die Laufruhe der Drechselbank verbessert sich
- Ausgestattet mit zwei Auswuchtscheiben mit Ø 150 mm (neutral) kann die Unwucht der Drechselmaschine bis zu 2 kg ausgeglichen werden
- Optional sind Wuchtgewichte in zwei weiteren Größen erhältlich (Art. 023310: Ø ca. 150 mm, ca. 2.400 g, Art. 023311: Ø ca. 290 mm, ca. 3.500 g)
- Beidseitig mit dem Gewindeanschluss M33 x 3,5 mm ausgeführt
Das Auswuchten des Systems auf der Drehmaschine:
- Sobald das Werkstück auf der Drechselmaschine montiert und gut angezogen ist, lösen Sie den Antriebsriemen vollständig von der Riemenscheibe. Auf diese Weise wird das größere Gewicht nach unten ziehen
- Lösen Sie die Gewindestifte und Kontermuttern der Wuchtplatten und stellen Sie diese nach und ein, bis sich das System nicht mehr von selbst dreht, d.h. es ausgewuchtet ist
ACHTUNG!: Durch die Spanabnahme verändert sich auch die Unwucht. Regelmäßiges Prüfen und Nachjustieren ist generell notwendig!
Lieferumfang
- Spindelverlängerung
- 2 x Auswuchtscheiben
- Lösehebel
- Innensechskantschlüssel
Technische Daten
- Spindelverlängerung mit beidseitigem M33 x 3,5 mm Anschluss
- Auswuchtscheiben-Ø 150 mm
- Scheibengewicht 1,2 kg
- Gesamtgewicht ca. 2,33 kg
Zubehoer

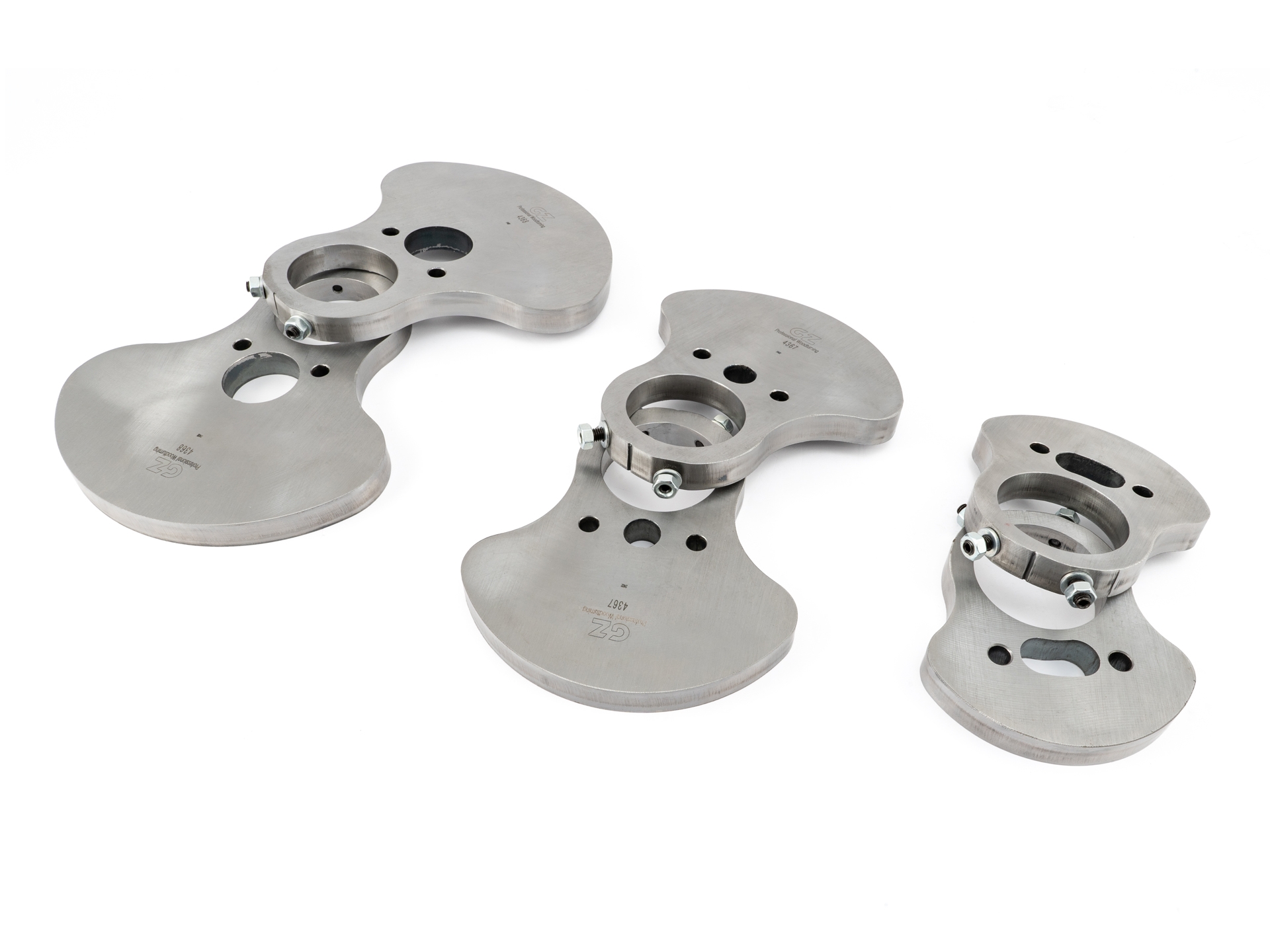

Mit Hilfe der Ausgleichsscheiben kann in Kombination mit der modularen Auswuchthilfe (Art. 023309) das exzentrische Gewicht des Holzes ausgeglichen werden. Die Wuchtgewichte sind in zwei Größen erhältlich.
